DS929MG舵机高精度数字伺服执行结构

项目分类:机器人 发布时间:2026-01-20 ID:1127592
  • DS929MG舵机高精度数字伺服执行结构
  • DS929MG舵机高精度数字伺服执行结构

在小型机器人关节驱动、航模舵面控制、小型自动化工位精准摆位这类需要小体积大扭矩角度输出的场景里,这类金属齿轮数字舵机的应用覆盖率一直很高。不同于普通直流电机的连续旋转输出,该伺服结构的核心功能是接收PWM控制信号后,将输出轴稳定锁定在指定角度位置,位置闭环的控制逻辑让它不需要额外加装编码器就能实现0-180度范围内的任意角度悬停,足够应对绝大多数需要往复摆动、角度精准定位的轻载驱动需求。

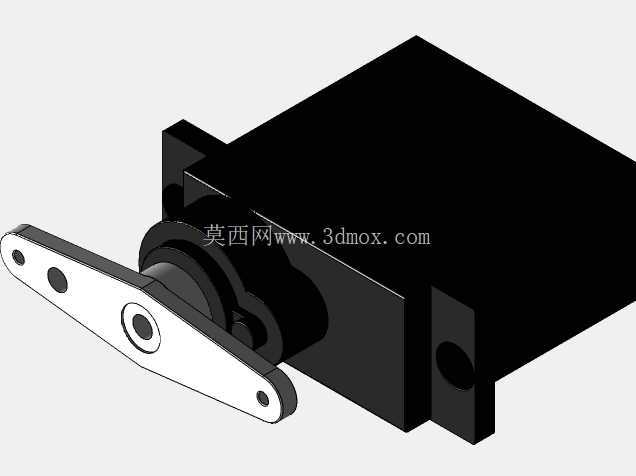

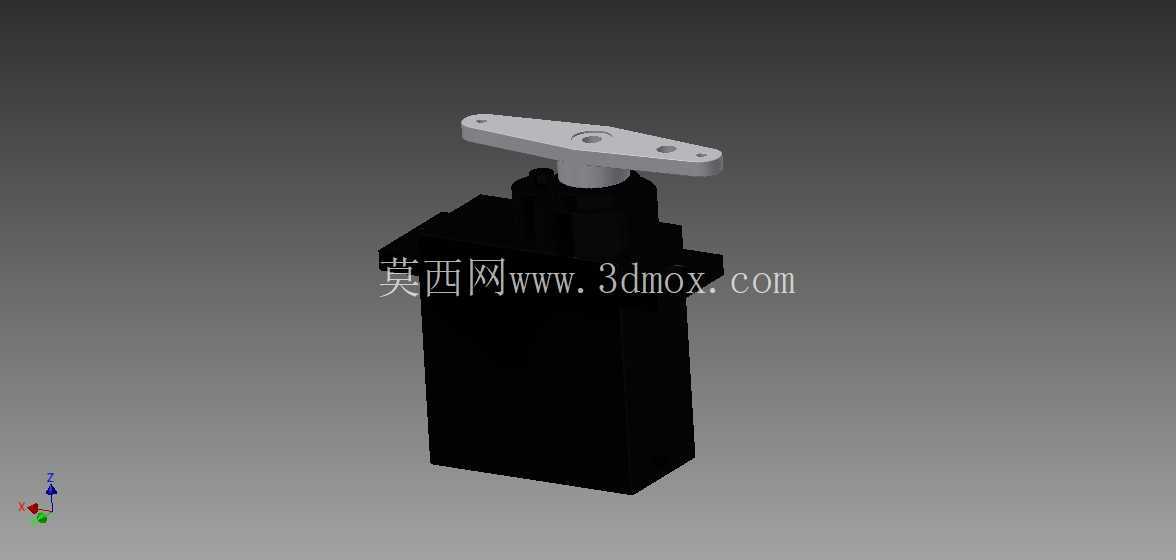

从结构设计逻辑来看,整个舵机采用上下分层的布局思路,下部是黑色的主体壳体,内部集成了直流驱动电机、减速齿轮组、位置反馈电位器与控制电路板,壳体做了规整的立方造型,侧面预留标准的安装孔位,方便使用者直接通过螺丝将舵机固定在安装支架或者设备基板上,安装孔的孔距遵循小型舵机的通用安装规范,不需要额外定制转接件就能适配市面上绝大多数标准舵机支架、摇臂配件。上部的输出轴采用金属材质,搭配一字型的金属摇臂,摇臂上预留了多个不同半径的安装孔位,使用者可以根据实际需要的输出扭矩、摆动行程选择对应的孔位安装连杆,当需要更大的输出推力时选择靠近轴中心的孔位,需要更大的摆动线位移时选择远离轴中心的孔位,适配不同的传动连杆布局。

实际选型使用时,首先要明确安装边界:主体立方结构的外形规整,安装时需要在壳体周围预留至少2mm的间隙,避免壳体与周边结构件产生运动干涉,输出轴的伸出高度要匹配摇臂的安装厚度,摇臂摆动的全行程范围内不能有其他结构件阻挡,尤其是在极限角度位置,要确认摇臂、连接的连杆不会剐蹭舵机壳体或者周边设备部件。齿轮组采用金属齿轮设计,相比塑料齿轮的舵机,它的抗冲击能力更强,在机器人关节遇到瞬时负载冲击、航模飞行时遇到气流扰动的情况下,不容易出现打齿损坏的问题,能适应更复杂的工况环境。

从功能特性上看,这类数字伺服结构的控制逻辑比传统模拟舵机更稳定,它的控制电路会以更高的频率对位置信号进行采样修正,当输出轴受到外力偏移时,能更快地输出修正扭矩将轴拉回指定位置,位置保持的刚性更好,不会出现模拟舵机常见的位置抖动、受外力偏移量大的问题。在小型仿生机器人的关节设计中,这类舵机常被用来驱动腿部关节、手臂关节的摆动,通过多个舵机的协同动作实现多自由度的姿态调整,因为它的控制信号简单,只需要一路PWM信号就能实现角度控制,不需要复杂的通讯协议,对主控板的资源占用很低,非常适合多舵机协同的小型机器人项目。在航模应用场景里,它可以用来控制固定翼航模的副翼、升降舵、方向舵的摆动角度,也可以用来控制直升机航模的斜盘角度调整,快速响应遥控器发出的控制指令,精准调整舵面角度实现飞行姿态的控制。

建模过程中,对安装孔位的位置精度、输出轴的同轴度、摇臂安装孔的位置度都做了精准还原,壳体上的出线槽位置、输出轴与壳体的配合间隙都按照实际产品的装配公差做了还原,方便设计人员在做整体设备装配时直接调用该模型进行干涉检查,提前确认安装空间是否足够,摇臂摆动的全行程是否会和周边结构产生碰撞,不需要再手动测量实物尺寸重新建模,能有效缩短结构设计阶段的周期。在做小型自动化设备的工位摆位机构设计时,也可以用这类舵机来驱动料槽的摆动、挡料机构的开合,因为它的体积小,控制简单,不需要额外搭建复杂的驱动电路,非常适合轻载、小角度摆动的工位驱动需求,相比气缸驱动的摆位机构,它不需要气源,只需要供电和控制信号就能工作,安装布局更灵活,角度调整也更方便,只需要修改主控输出的PWM信号占空比就能调整摆动的角度范围,不需要调整机械硬限位。
