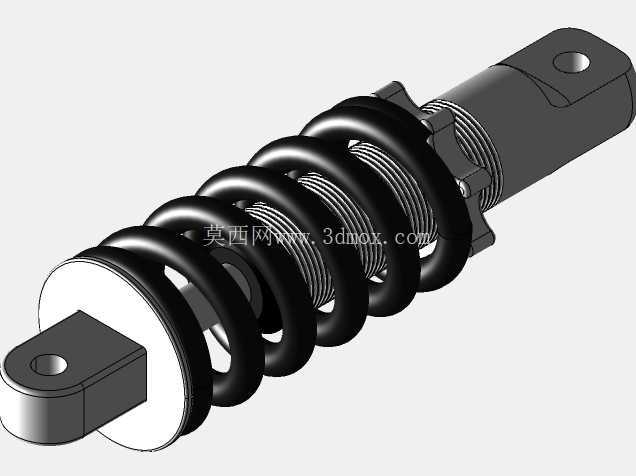

150毫米行程小型圆柱螺旋弹簧减震器结构

在小型移动机器人、电动代步车、轻型无人装备以及小型工业执行机构的设计中，缓冲减震部件的选型与结构设计往往直接决定设备运行的稳定性与核心部件的使用寿命，这款150毫米规格的减震结构，正是针对这类轻载、安装空间受限的应用场景完成的结构设计。不同于重型车辆或大型工业设备使用的大阻尼减震器，这类小型减震器的核心诉求是在有限的安装尺寸内，兼顾径向支撑刚度与轴向缓冲行程，同时保证两端安装接口的适配性，避免在设备运行过程中出现连接松脱、偏磨或者缓冲行程不足导致的硬冲击。

从结构设计逻辑来看，这款减震器采用了圆柱螺旋压缩弹簧作为核心弹性元件，弹簧两端配合导向轴套与阻尼衬套结构，既可以保证弹簧在压缩过程中始终保持轴向运动，不会出现侧向偏移导致的弹簧卡滞或永久变形，也能通过衬套与轴杆之间的摩擦提供基础阻尼，避免弹簧在受冲击后出现长时间的往复余振。两端的安装耳采用一体化的机加工结构，安装孔位做了同轴度公差约束，能够直接通过销轴与设备的安装支座连接，不需要额外设计转接结构，大幅降低了整机设计阶段的安装适配工作量。

在实际应用场景中，这类减震器常被用于小型战斗机器人的行走机构悬挂、电动滑板车的前后轮缓冲、小型自动化输送线的工位缓冲、甚至是部分便携检测设备的隔振安装位。比如在小型轮式机器人的越障过程中，减震器可以吸收轮组接触障碍物时产生的瞬时冲击，避免冲击直接传递到机身的控制板与电池组件，降低电子元器件受冲击失效的概率；在轻型代步工具的使用中，这类减震器可以过滤路面传递的小幅高频振动，提升驾乘的平稳性，同时在遇到较大颠簸时提供足够的缓冲行程，避免结构件受冲击断裂。

设计过程中，尺寸边界的把控是这类小型减震器的核心要点，这款结构的总安装长度控制在150毫米的常规适配尺寸，两端安装耳的中心距在自由状态下严格匹配行业通用的安装间距，弹簧的中径、线径经过刚度校核，在额定载荷下的压缩量控制在总行程的合理区间，既不会因为刚度过大导致缓冲效果不足，也不会因为刚度过小出现弹簧压并、失去缓冲能力的情况。导向轴的长度设计预留了足够的伸缩余量，即使在最大冲击载荷下，轴端也不会从衬套中脱出，保证结构连接的可靠性。弹簧的两端做了并圈磨平处理，与两端的支撑座面完全贴合，避免弹簧受载时出现局部应力集中，提升弹簧的疲劳寿命。

从安装适配性角度考虑，两端的安装耳采用了对称的扁头开孔结构，安装孔的直径匹配通用的销轴尺寸，安装时不需要对设备端的支座做特殊修改，既可以用于单减震器的垂直安装场景，也可以成对用于平行四边形悬挂结构中，适配不同的机构运动轨迹。外漏的弹簧表面做了防锈处理的结构预留，建模时已经考虑了表面处理层的厚度公差，不会因为镀层或喷塑层的厚度影响弹簧的正常伸缩。衬套部分采用了自润滑材料的设计预留，长期往复运动过程中不需要额外加注润滑脂，减少后期维护的工作量，适合无人化设备或者长期免维护的应用场景。

很多初级结构工程师在选型这类小型减震器时，往往只关注总长度和额定载荷，忽略了安装耳的厚度、安装孔的位置度以及弹簧压缩后的最小长度，导致实际装配时出现干涉或者行程不足的问题。这款三维结构在建模阶段就严格按照实物样品的尺寸完成了全参数化建模，所有配合面的公差、运动件的行程间隙都按照实际装配要求做了预留，不管是用于设备选型阶段的装配干涉检查，还是用于后续的结构改进参考，都可以直接导入装配体中使用，不需要再做额外的尺寸修正。在做整机的运动仿真时，也可以直接赋予弹簧对应的刚度参数，模拟不同载荷下的减震器压缩量，验证悬挂系统的运动轨迹是否合理，避免物理样机阶段出现结构干涉或者缓冲性能不达标的问题。
