BF12型丝杠支撑轴承座结构设计

在直线传动系统的布局中，支撑端的固定结构直接决定了整套传动机构的运行精度与寿命，BF12规格的轴承支撑座，是针对12mm公称直径滚珠丝杠配套开发的固定端支撑部件，常见于中小型自动化设备的传动链路搭建中，涵盖桌面型3D打印设备、小型数控雕刻机、轻载点胶机、桌面级机械手的直线运动轴系，也可用于非标自动化设备中需要对旋转轴做端部径向与轴向约束的工位。从实际使用场景来看，这类支撑座多安装在传动丝杠的非驱动端，配合内置的角接触轴承，同时承受丝杠运转过程中产生的径向载荷与部分轴向载荷，抵消丝杠高速旋转时产生的端部窜动，避免丝杠因悬臂结构出现挠曲变形，保证丝杠副的传动同轴度。

从结构设计逻辑来看，这款支撑座采用一体化方块式本体设计，本体材质多选用45号钢经发黑处理，兼顾结构刚性与表面防锈能力，安装面做铣平加工，保证与设备安装基板的贴合度，减少装配后的形位公差累积。本体一侧为法兰式安装面，开设四个对称分布的沉头安装孔，可直接通过内六角螺栓将支撑座固定在设备的安装面板或型材立板上，安装孔的位置公差严格匹配丝杠安装的同轴度要求，装配时无需额外做位置调整即可保证轴承内孔与丝杠轴线的对中。本体内部为阶梯式轴承安装腔，腔体内径与配套角接触轴承的外径做过渡配合设计，轴承装入后通过端盖（部分同规格产品为内置卡簧）实现轴向定位，避免轴承在承受轴向载荷时出现外圈移位；轴承内孔与丝杠轴端做紧配合，通过轴端锁紧螺母将丝杠与轴承内圈锁固，实现丝杠端部的完全约束。

从安装边界尺寸来看，这款支撑座的整体外形为方块结构，法兰面的四个安装孔呈矩形分布，横向与纵向的孔位间距适配常规12mm丝杠支撑座的通用安装尺寸，可直接替换市面上同规格的BF系列支撑座，无需对原有设备的安装板做二次加工。本体的厚度方向预留了足够的轴承安装空间，同时在本体的上下端面开设了对应的定位销孔位，部分高精度装配场景下可加装定位销，进一步提升支撑座与安装基板之间的连接刚性，避免设备长期运行后螺栓松动导致的支撑座移位。支撑座的轴承安装腔与法兰安装面的垂直度控制在0.02mm以内，保证丝杠安装后与直线导轨的平行度符合传动要求，减少丝杠运转过程中的附加载荷，降低丝杠副的磨损速度。

在实际选型应用中，这款支撑座适配的丝杠公称直径为12mm，可承受的额定轴向载荷与内置轴承的额定载荷匹配，适用于轻载、中低速的直线传动场景，最高支持的丝杠转速与轴承的极限转速相关，常规脂润滑条件下可满足大部分中小型自动化设备的运行需求。设计时特意将本体的边角做了倒角处理，既避免装配过程中锐边划伤操作人员，也减少了热处理过程中的应力集中问题，提升本体的结构强度。支撑座的侧面预留了注油孔位（部分简化版本未开通），长期运行时可通过注油孔向轴承内部补充润滑脂，无需拆解支撑座即可完成维护，降低设备的后期维护成本。

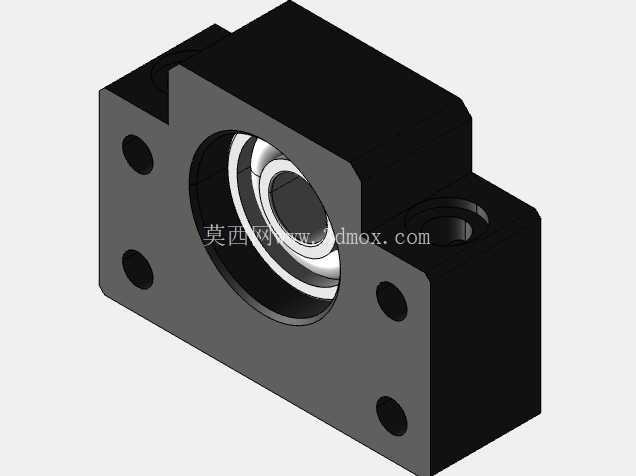

从建模细节来看，这款三维模型完整还原了支撑座的所有结构特征，包括安装沉孔的深度、轴承腔的阶梯尺寸、各面的加工倒角、安装孔的位置公差都按照实际加工尺寸1:1绘制，结构工程师在做设备整体装配时，可直接调用该模型进行布局，提前验证安装空间是否存在干涉，检查丝杠与导轨、电机座之间的同轴度是否符合设计要求，减少实际加工装配时的出错概率。模型的各特征参数完全匹配实物的加工尺寸，装配时可直接导出安装板的孔位加工图，无需重新测绘尺寸，大幅缩短结构设计的周期。在传动系统的布局中，这类支撑座通常与FF系列的丝杠螺母座、EF系列的另一端支撑座配合使用，共同组成完整的丝杠传动支撑体系，保证整套直线运动机构的运行稳定性。
