2P间距2.54mm磁性弹簧PogoPin母座

　　在消费电子、小型智能硬件的充电与信号传输场景里，接触式连接的可靠性一直是结构设计阶段需要重点考量的环节，传统插针式连接器在频繁插拔后容易出现针脚氧化、对位偏移、接触电阻飙升的问题，而磁吸式弹簧连接器刚好能解决这类痛点，这款2P规格的磁性弹簧Pogo Pin母座，就是针对小功率供电、低速信号传输场景设计的接触连接部件。从实际应用场景来看，这类连接器常被用在小型穿戴设备、便携智能终端、磁吸充电底座、模块化小型电子设备上，不需要用户刻意对准插接口，依靠磁体的吸附力就能自动完成对位吸合，哪怕是盲操作也能顺利完成连接，大幅降低了用户的操作门槛，也减少了硬插拔带来的结构件磨损。

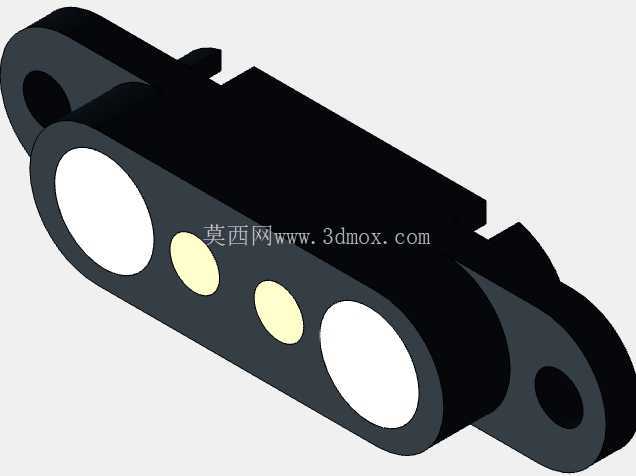

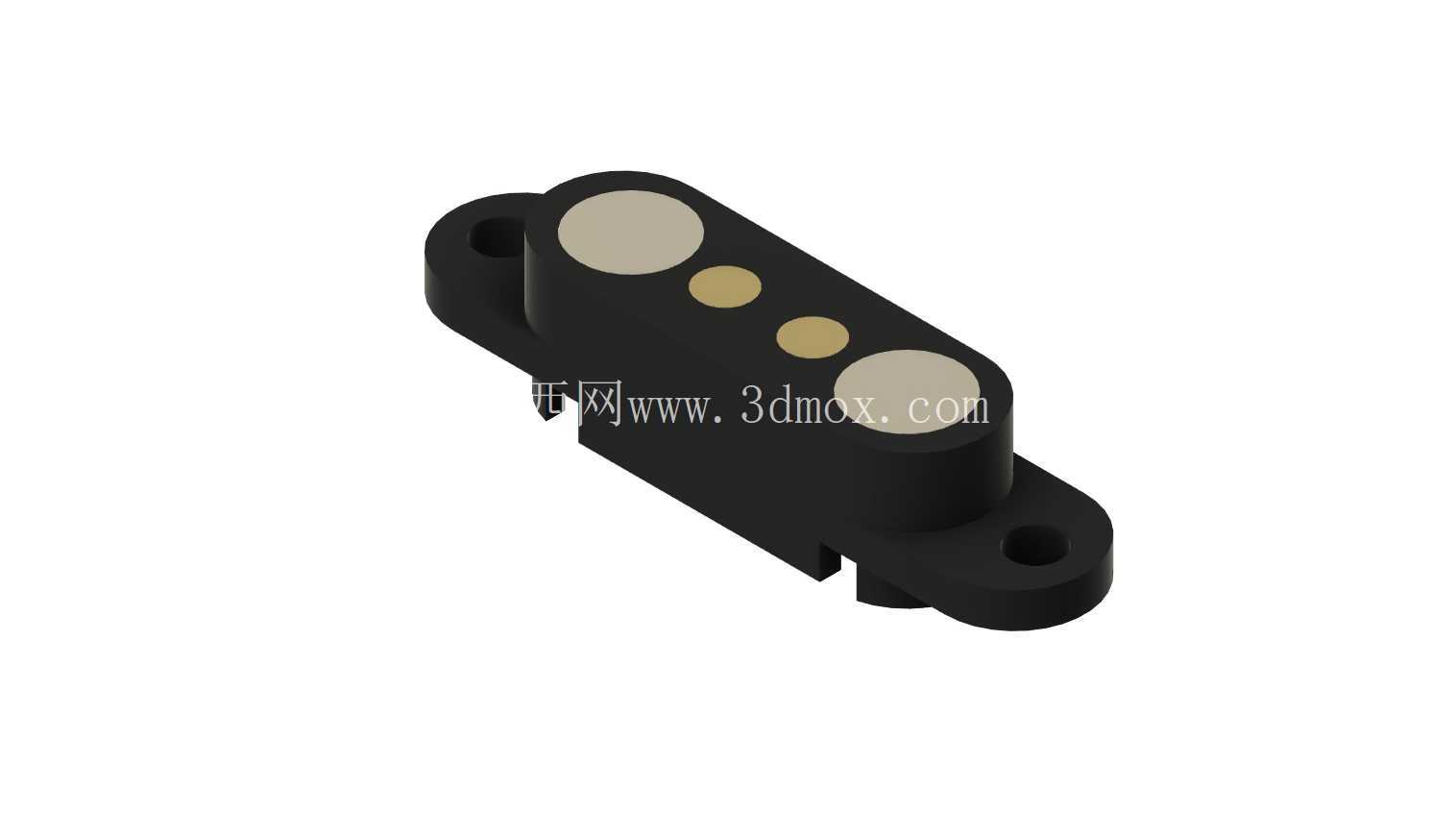

　　从功能特性上看，这款母座采用弹簧顶针结构，每根接触针内部都搭载了精密压缩弹簧，在对接公头的时候，顶针会产生一定的压缩行程，哪怕两个对接面存在轻微的平面度误差、或者装配时存在微小的高度差，弹簧的预紧力也能保证顶针和公头触点始终保持稳定接触，不会因为设备轻微晃动、装配公差就出现接触不良的问题。触点部分采用大直径接触端面设计，两个主触点负责大电流供电通路，中间两个小尺寸触点可以做信号识别、或者充电协议检测通路，避免出现反接、误接的问题，外围的磁体采用对称布局，吸附力均匀，不会出现单侧翘起的情况，同时磁体做了内埋式设计，不会直接暴露在外部，避免日常使用中磁体吸附铁屑造成接触短路的问题。从设计思路来看，这款母座采用DIP插装结构，安装引脚直接伸出本体底部，适合波峰焊或者手工焊接在PCB板上，安装定位靠本体两侧的带孔安装耳实现，两个安装孔位对称分布在本体两端，锁付螺丝之后可以完全固定连接器本体，避免用户插拔或者吸附的时候连接器出现移位，把受力直接传递到PCB焊盘上造成焊盘脱落。本体采用耐高温绝缘工程塑料注塑成型，能够耐受焊接时候的高温，不会出现过炉变形的问题，同时绝缘材料的介电强度足够，能够满足相邻触点之间的绝缘耐压要求，避免出现极间击穿短路的问题。

　　外形尺寸上，连接器整体为长条形结构，本体宽度控制在极小的尺寸范围内，不会占用过多的PCB板上空间，2.54mm的触点间距是行业通用的标准间距，和常规排针间距保持一致，方便PCB布线的时候做兼容设计，安装耳的突出高度和本体高度保持齐平，不会额外增加整体装配厚度，适合用在对厚度有严格要求的薄型设备内部。安装边界方面，设计PCB封装的时候需要注意，除了预留出插针的焊盘位置，还要在本体下方预留足够的避让空间，避免本体底部和PCB上的其他贴片元件产生干涉，两个安装孔的中心距需要严格按照公差要求设计，锁付螺丝的时候要注意控制扭力，避免扭力过大压裂塑料本体，磁体的吸附方向要和公座的磁体极性做对应设计，保证吸附的时候触点极性正确，不会出现反接的情况。

　　在实际选型使用的时候，需要根据传输的电流大小确认触点的载流能力，大电流场景下要适当降额使用，避免长时间大电流工作造成触点发热升温，弹簧的行程选择要匹配公母座之间的装配间隙，保证吸合之后每根顶针都有足够的压缩量，同时压缩量不能超过弹簧的额定行程，避免长期压缩造成弹簧弹力衰减，影响接触可靠性。这类磁吸连接器相比传统的Micro USB、Type-C接口，最大的优势就是没有外露的插口，不需要在设备外壳上开孔，能够提升设备的整体防水防尘性能，同时没有插拔寿命的限制，只要弹簧和触点没有出现氧化磨损，就可以长期稳定工作，特别适合用在需要频繁充电对接、或者对防水等级有要求的小型智能设备上。在三维建模阶段，需要重点还原弹簧顶针的活动行程、安装孔的位置公差、磁体的安装槽尺寸，还有插针的伸出长度，这些尺寸都会直接影响后续的实际装配和使用效果，建模的时候要把各个零件的装配间隙考虑进去，避免出现装配干涉的问题，同时要确认塑料本体的拔模角度，保证后续开模的时候能够顺利脱模，不会出现倒扣、粘模的问题。
