螺纹安装式小型拨动开关结构设计

　　这款小型拨动开关是电子设备、通讯终端、小型工控装置里常用的通断控制元件，日常做电路回路切换、信号通路选择时经常会用到这类器件，很多手持通讯设备、小型检测仪器、桌面式电控模块的面板上，都能见到同结构开关的身影。从结构设计来看，这款开关采用了前端螺纹配锁紧螺母的安装形式，这种设计的优势很明显，安装时只需要在设备面板上开出对应直径的圆孔，将开关本体从面板后侧穿入，再从面板前侧旋紧配套的六角锁紧螺母，就能把开关牢牢固定在面板上，不需要额外设计卡扣位或者螺丝安装柱，对面板的加工精度要求更低，适配不同厚度的非金属、金属面板都有足够的调整余量，安装效率比直插式贴片开关高很多，也方便后期设备维护时的拆换。

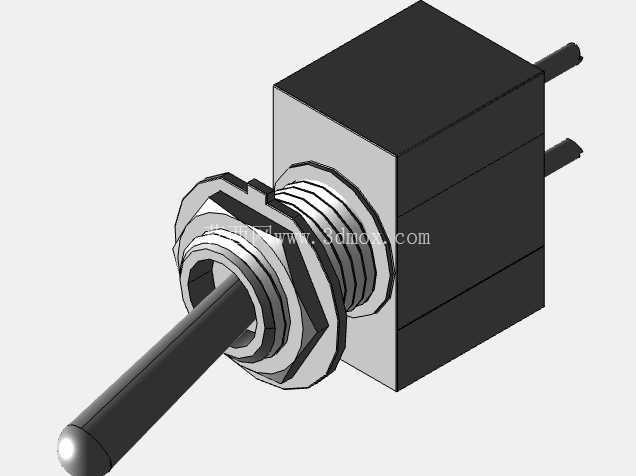

　　开关的拨杆做了加长圆柱设计，拨杆端部做了圆弧过渡，操作人员拨动时不会有尖锐的硌手感，拨杆的摆动行程控制在合理区间，拨动过程中有清晰的档位顿挫感，能让操作人员不用看面板也能明确感知开关的通断状态，避免误操作。开关本体采用方块式塑封结构，内部的触点组件完全封装在黑色绝缘塑壳内部，能有效隔绝外界的灰尘、少量溅落的液体，提升在复杂车间环境、户外便携设备里的使用可靠性，后侧伸出的两个直插式引脚，适配常规的PCB板孔位设计，焊接时不需要额外做引脚整形，波峰焊、手工焊都能顺利完成装配，引脚的长度预留了足够的焊接余量，即使是厚度稍大的PCB板也能顺利穿过完成焊接。

　　做三维建模的时候，这类开关的建模重点要抓准几个核心尺寸边界：首先是前端安装螺纹的公称直径和螺距，这个尺寸直接决定了面板开孔的大小，要是建模时尺寸偏差，后期做面板开孔就会出现开关装不进去或者间隙过大松动的问题；其次是锁紧螺母的对边尺寸和厚度，这个尺寸关系到面板前侧的安装空间预留，要是周边有其他凸起的元件或者面板装饰件，螺母的旋转空间必须留足，不然安装时扳手没法卡紧螺母；然后是拨杆的长度和摆动角度范围，建模时要把拨杆的两个极限摆动位置做出来，在做整机结构干涉检查的时候，要确认拨杆在全行程摆动时不会碰到周边的面板结构、其他操作元件，避免出现拨杆卡滞拨不动的情况；最后是后侧引脚的间距和伸出长度，这个尺寸要和PCB板上的焊盘孔位完全对应，不然装配时开关引脚没法顺利插入PCB孔，强行压装会导致引脚弯折或者塑壳开裂。

　　从实际选型应用的角度说，这类拨动开关常用在低电压小电流的信号回路里，做电源通断、功能模式切换使用，设计选型时除了安装尺寸匹配，还要注意开关的触点额定电流、接触电阻参数和实际电路参数匹配，不过从三维结构设计的层面，只要把安装边界、外形干涉、装配路径的问题处理好，就能满足结构设计阶段的选型建模需求。很多刚入行的结构工程师在做这类小型电子元件建模的时候，容易忽略安装操作的空间预留，比如只画了开关本身的外形，没留锁紧螺母的拧紧操作空间，或者没考虑拨杆摆动时的安全间隙，等到做手板装配的时候才发现开关装不上、拨杆拨不动，再回头改面板和PCB的设计，反而耽误项目进度，所以建模的时候就要把装配全流程的空间需求都考虑进去，把各个活动部件的极限位置都体现出来，才能给后续的结构设计提供准确的参考。这款开关的塑壳本体做了方正的外形设计，后侧没有多余的凸起结构，在PCB板上排布的时候，周边元件可以贴得更近，能有效节省PCB板的占用空间，对小型化、便携化的设备设计来说非常友好，这也是这类螺纹安装拨动开关在小型通讯设备、手持检测仪器里被广泛应用的原因之一。
