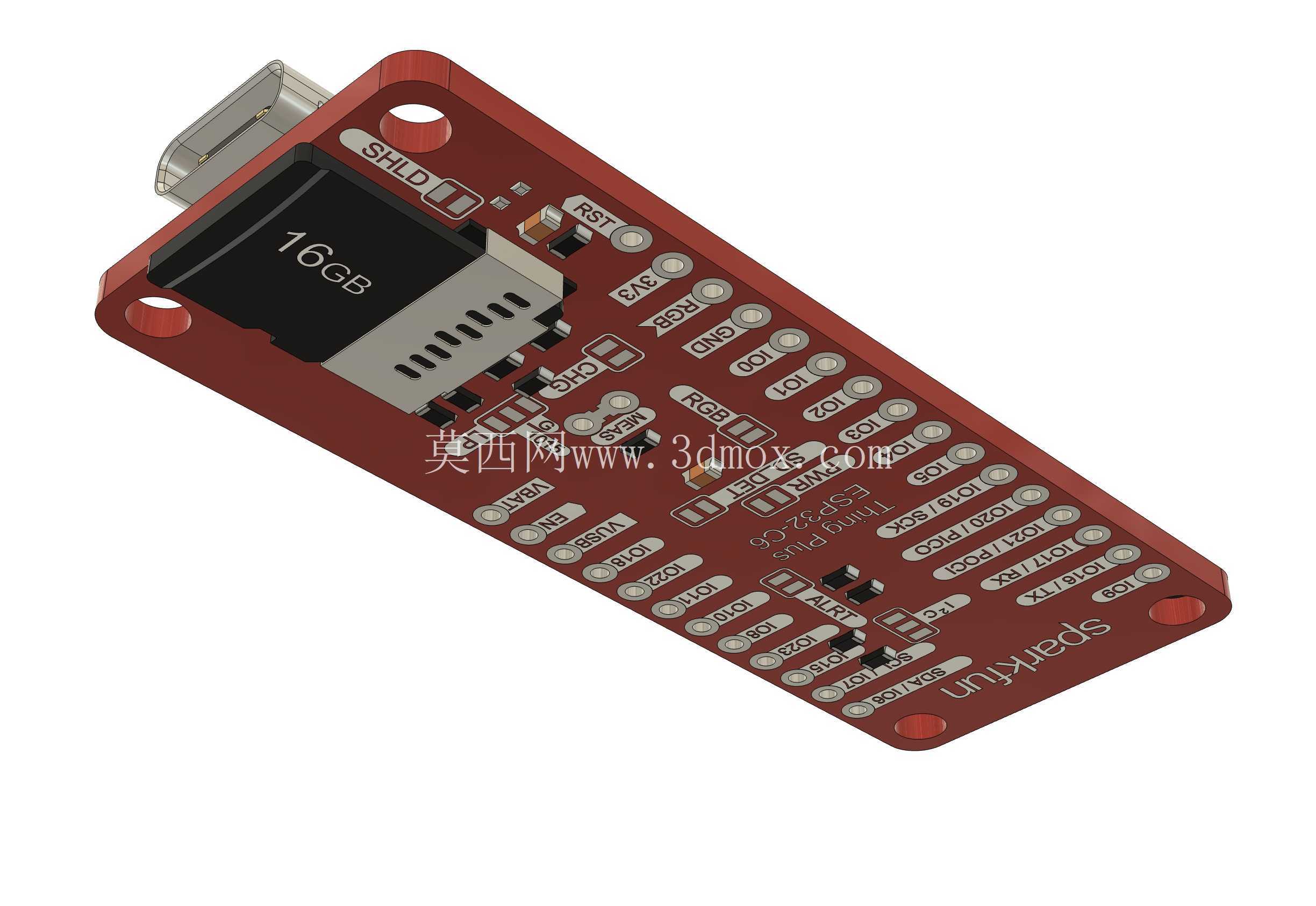

Sparkfun Thing Plus ESP32-C6开发板结构设计

项目分类:通讯工具类 发布时间:2026-01-20 ID:1127636
  • Sparkfun Thing Plus ESP32-C6开发板结构设计
  • Sparkfun Thing Plus ESP32-C6开发板结构设计
  • Sparkfun Thing Plus ESP32-C6开发板结构设计
  • Sparkfun Thing Plus ESP32-C6开发板结构设计

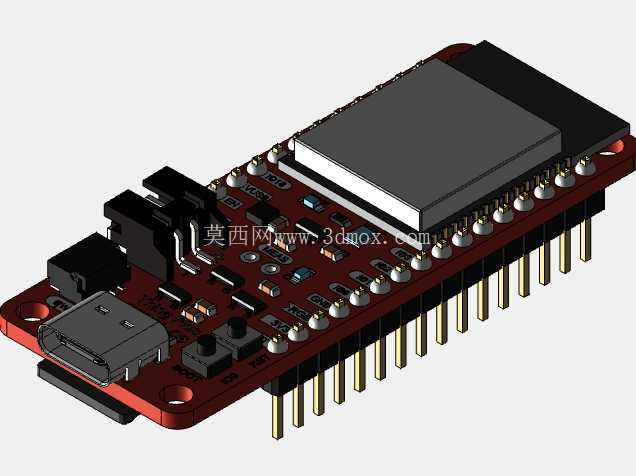

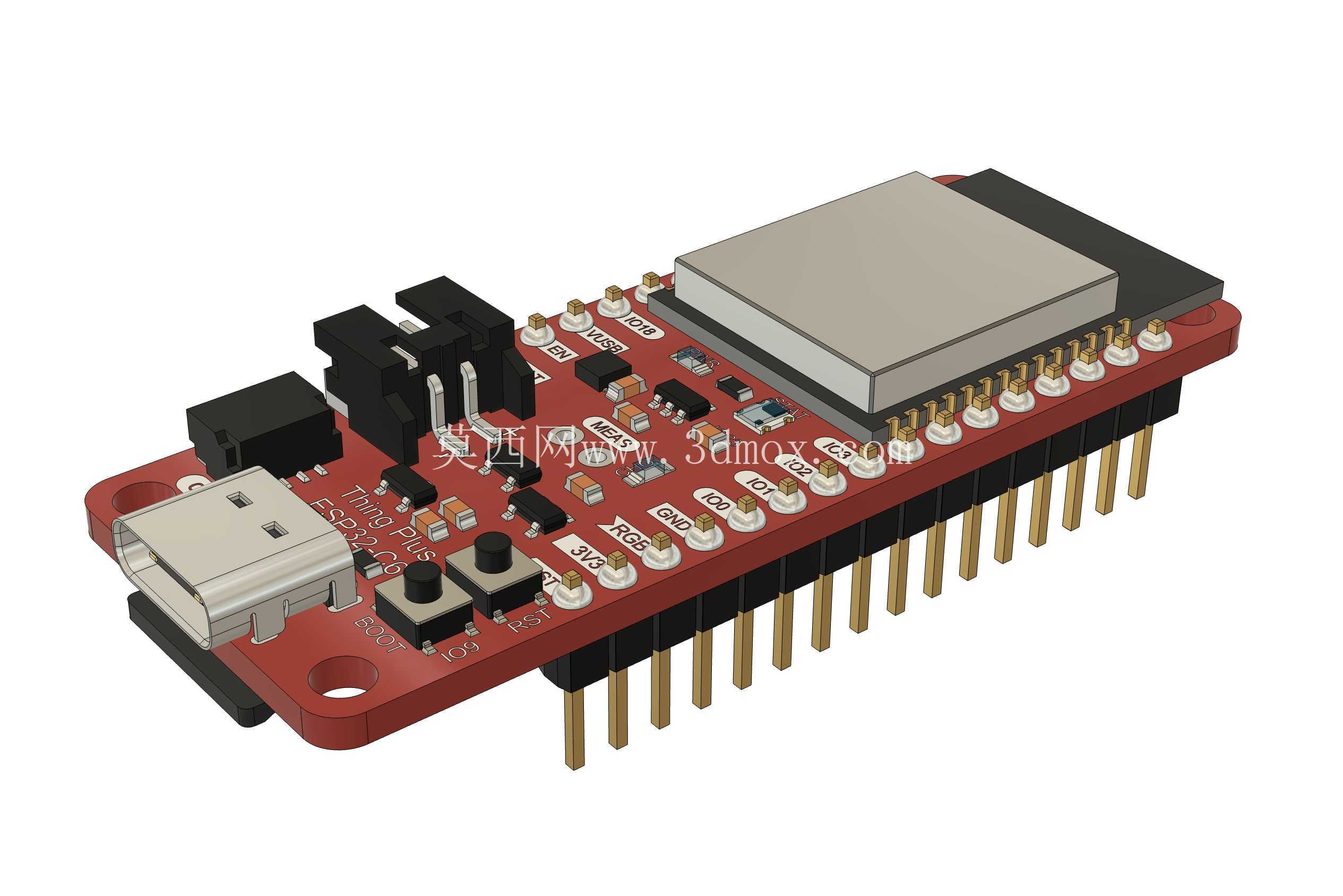

这款Sparkfun Thing Plus ESP32-C6开发板的三维结构设计,完全围绕嵌入式开发场景的实际使用需求展开,首先从安装适配性来看,板体采用长条形窄边布局,四角预留标准安装孔位,孔位间距匹配通用面包板、原型验证架以及小型嵌入式设备壳体的安装螺柱位置,可直接通过M2规格螺丝完成固定,无需额外设计转接支架,板体边缘的排针引脚采用标准2.54mm间距排布,既可以直接插装在面包板上完成快速电路验证,也能通过排针与定制载板焊接连接,适配量产级小型物联网终端的集成需求。

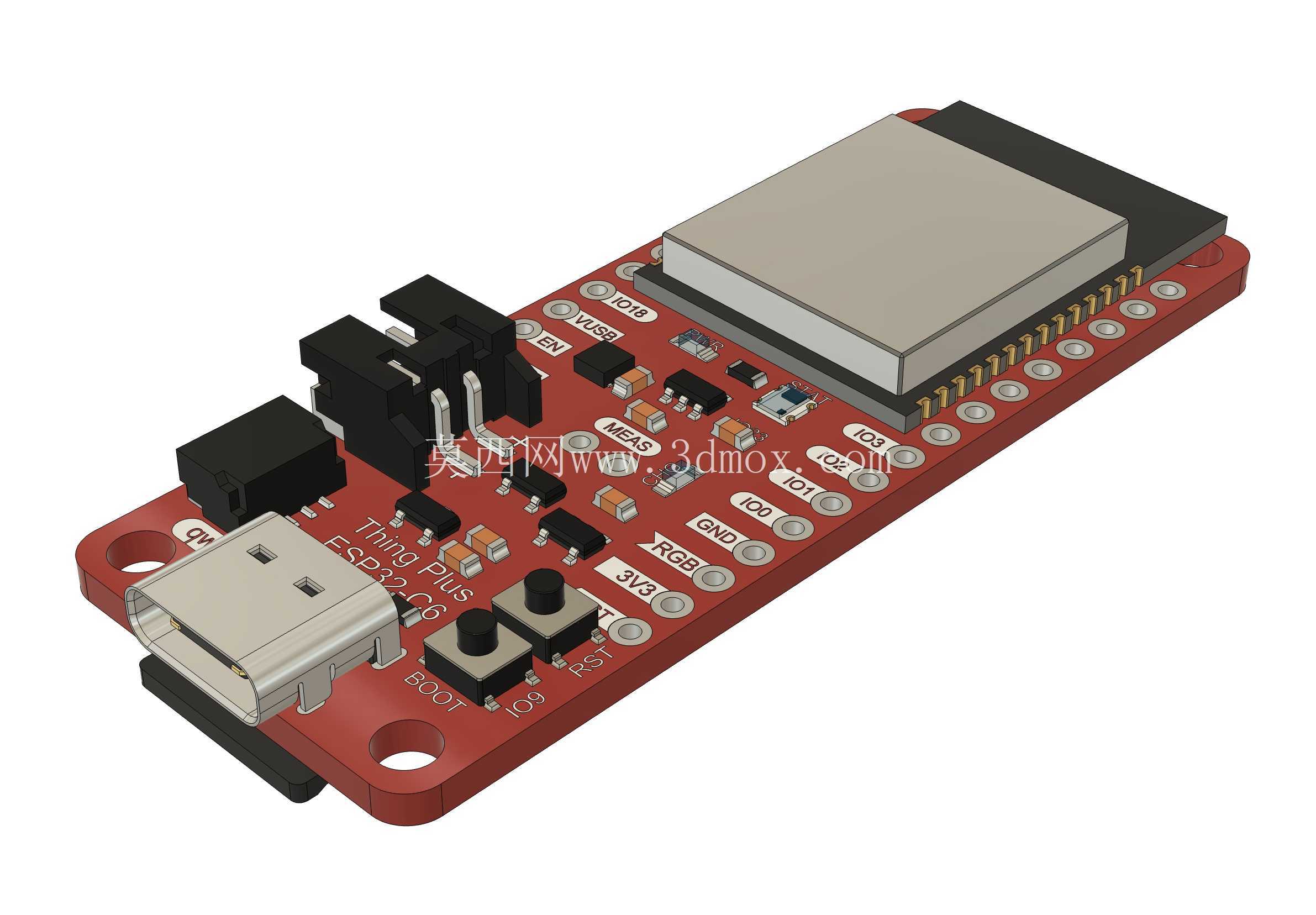

从功能布局的设计逻辑来看,板载Type-C接口放置在板体短边端部位置,接口高度与板体底部垫高凸台高度匹配,当开发板平放安装时,Type-C插头插拔不会与安装平面产生干涉,接口旁设置的电源指示灯、用户按键均避开排针安装区域,手指操作按键时不会误碰周边插接线材,板载的复位按键与BOOT按键采用不同高度的键帽设计,调试时可通过触感快速区分两个按键功能,无需目视确认即可完成烧录操作。板体中部的ESP32-C6模组放置区域预留了足够的散热空间,模组周边0.8mm范围内不布置高度超过1mm的元器件,避免屏蔽盖与周边元件产生空间干涉,同时也能保证模组工作时的空气流通,降低长时间无线传输时的积热问题。

在实际应用场景中,这款开发板可直接用于低功耗物联网终端的原型验证,比如室内环境监测节点、小型智能穿戴设备控制板、短距离无线通信网关等场景,板载的RGB指示灯放置在板边位置,当开发板嵌入半透明壳体内部时,灯光可透过壳体清晰显示设备工作状态,无需额外外接指示灯。电源管理部分的电路元件集中布置在Type-C接口相邻区域,电源走线宽度按照最大500mA负载设计,可同时给板载模组与外接传感器供电,板上标注的引脚丝印位置避开焊盘区域,焊接排针后丝印内容依然清晰可见,方便开发过程中快速核对引脚定义。

从安装边界尺寸来看,板体总长度控制在60mm以内,宽度22mm,整体厚度不超过10mm,可嵌入绝大多数小型智能设备的内部腔体,板体底部的元件高度均控制在1.5mm以内,当板体贴装在壳体内部平面时,底部元件不会与壳体筋位产生挤压,顶部模组屏蔽盖最高处距离板体表面7mm,与壳体上盖预留2mm间隙即可满足安装要求,无需额外做避空设计。板体边缘的邮票孔半孔设计,除了支持排针插装外,也可以直接作为贴片元件焊接在主载板上,满足紧凑型产品的集成需求,所有接口的插拔方向均沿板体平面向外,安装在设备内部时,线材插拔不会被周边结构件阻挡,Type-C接口的插拔寿命按照10000次标准设计,接口处的补强焊盘可承受反复插拔带来的应力,避免长期使用后接口开焊脱落。

设计过程中针对板上元件的高度差做了充分适配,USB接口的金属外壳高度与模组屏蔽盖高度差控制在2mm以内,当开发板叠放收纳时不会出现局部受压过大的问题,板上的电容、电阻等贴片元件均采用0805及以上封装尺寸,既方便手工焊接维修,也能提升量产时的焊接良率,电源输入端的ESD保护元件放置在接口与主电路之间,可有效释放插拔时的静电,避免核心模组被静电击穿。整体结构没有多余的异形结构,板体轮廓全部采用直线与圆弧过渡,加工时无需特殊铣刀即可完成PCB外形加工,降低打样与量产的加工成本,所有安装孔均做了金属化处理,螺丝固定时不会出现孔位开裂的问题,可承受多次拆装的应力。
