GY-87十自由度惯性测量传感模块复刻结构

项目分类:通讯工具类 发布时间:2026-01-20 ID:1127661
  • GY-87十自由度惯性测量传感模块复刻结构
  • GY-87十自由度惯性测量传感模块复刻结构
  • GY-87十自由度惯性测量传感模块复刻结构
  • GY-87十自由度惯性测量传感模块复刻结构

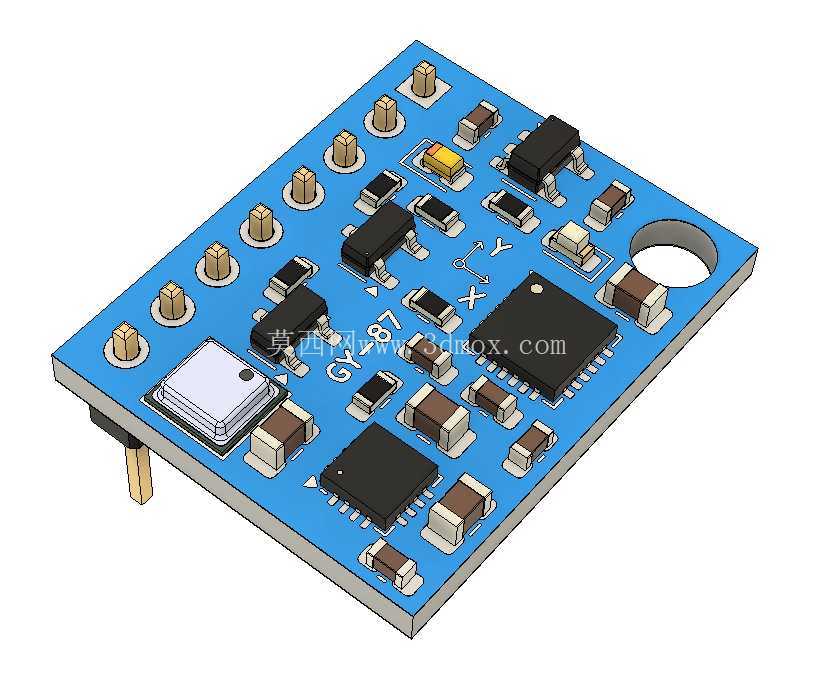

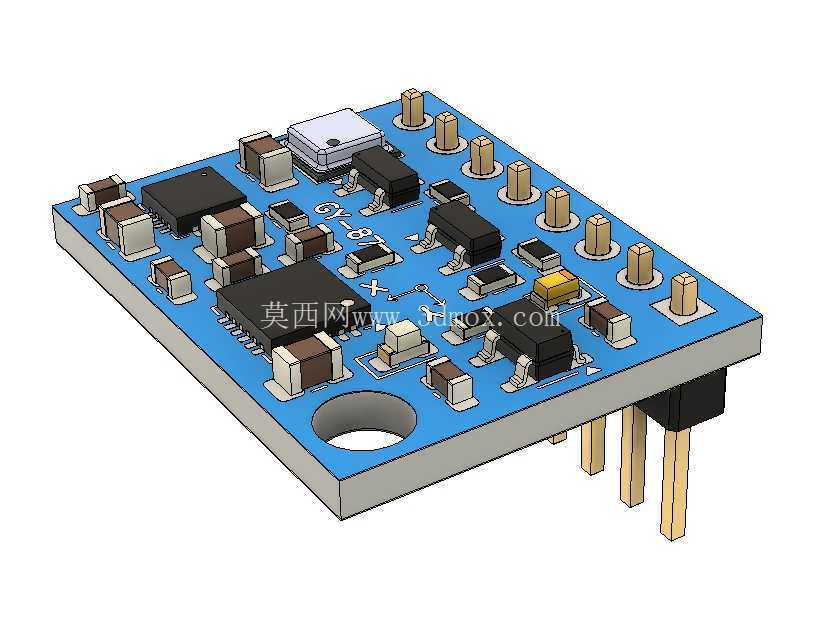

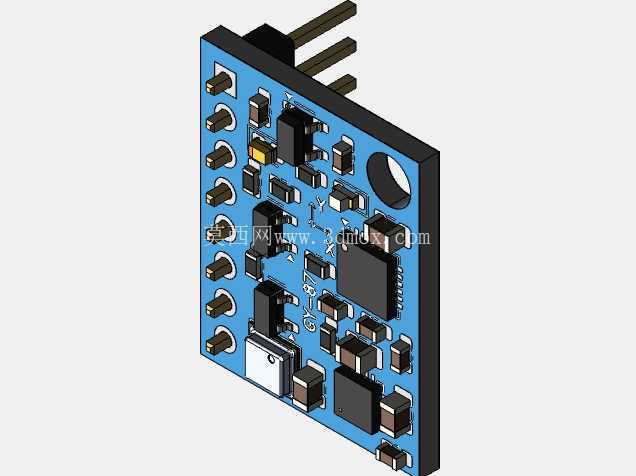

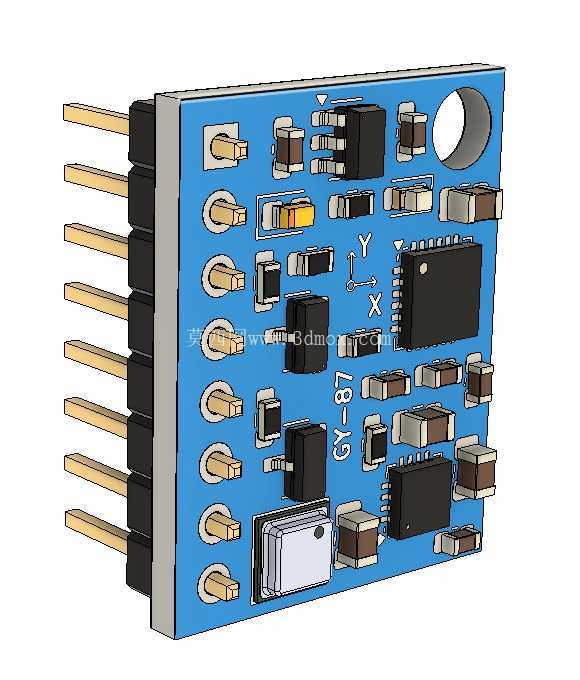

  从功能层面看,模块整合了三轴加速度、三轴陀螺仪、三轴磁力计以及气压高度测量的核心传感元件,能够输出载体的线加速度、角速度、磁场方位以及相对高度数据,足够支撑多数低中精度的运动姿态解算需求,不需要额外搭配其他传感单元就能完成基础的九轴融合,加上气压计的高度数据补充,能满足小型移动载体的导航与姿态控制基础要求。设计过程里首先考虑的是PCB板的安装边界,板体采用标准的矩形轮廓,边角预留了通用直径的安装孔,孔位间距和市面上同类型IMU模块完全兼容,不管是用铜柱固定在设备机架上,还是直接插在面包板、焊接在扩展载板上,都不会出现干涉问题。在小型无人机飞控调试、两轮平衡车姿态校准、可穿戴动作捕捉设备开发、工业机械臂末端位姿反馈这类需要实时采集运动参数的场景里,惯性测量单元是核心的感知部件,GY-87这类集成度较高的10自由度模块,因为外围电路简洁、接口通用,被很多原型开发项目选用。这次复刻的结构完全对齐原版模块的电气连接逻辑与机械安装尺寸,不管是替换原有损坏模块,还是做集成化设备的结构适配,都不需要重新调整安装位或者修改接线定义。

  板上的元件布局完全遵循信号完整性要求,敏感的传感芯片布置在板体中心区域,远离排针接口的电源输入引脚,减少电源纹波对测量精度的干扰;电源稳压模块布置在板边靠近供电引脚的位置,缩短供电路径,减少线路压降;排针采用标准的2.54mm间距直插设计,引脚定义完全匹配原版模块,从上到下依次是电源、地、I2C通信引脚,和常用的单片机开发板扩展接口直接对应,不需要额外做转接板就能接线。板体厚度采用常规PCB的1.6mm标准厚度,所有贴片元件的高度都控制在排针引脚的高度范围内,不会因为元件突出导致模块安装时和周边结构件产生碰撞,排针伸出板体的长度兼顾了直插焊接和插座连接的需求,既可以直接焊接在主电路板上,也可以搭配排母做可拆卸连接,方便后期维护更换。

  考虑到模块实际使用时可能会遇到的振动场景,所有较重的元件比如大尺寸电容、气压传感芯片的焊盘都做了加大处理,提升焊接牢固度,避免在持续振动环境下出现元件脱焊的问题。板上预留的校准用焊盘位置和原版一致,做参数校准的时候不需要改动原有校准工装的定位结构,直接沿用现有校准流程就能完成模块的参数标定。从结构适配的角度看,这个复刻模块的外轮廓尺寸、元件高度、安装孔位、排针位置都和原版完全一致,在做设备结构设计的时候,可以直接套用原有模块的安装空间预留尺寸,不需要重新调整腔体结构或者固定结构的设计,能大幅缩短原型开发阶段的结构迭代周期。

  比如在做小型穿越机的飞控安装架设计时,直接按照这个模块的外轮廓预留安装槽,不管是用原版模块还是这个复刻版本,都能顺利装入,不会出现尺寸偏差导致的装配问题。另外模块的边缘做了圆角处理,避免安装时尖锐边角划伤线材或者绝缘层,板上的定位孔没有做金属化处理,既可以用金属铜柱固定,也可以用尼龙螺柱绝缘安装,适配不同的设备绝缘要求。在实际选型适配的时候,只需要确认安装空间的深度能容纳排针加板体的总高度,安装孔位的中心距和预留孔对齐,就能完成装配,不需要额外做结构修改。模块上的各个传感芯片的朝向和原版完全一致,X/Y/Z轴的定义没有改动,做姿态解算的时候不需要修改轴方向的转换参数,直接沿用原有算法代码就能正常读取数据,减少软件开发端的适配工作量。
