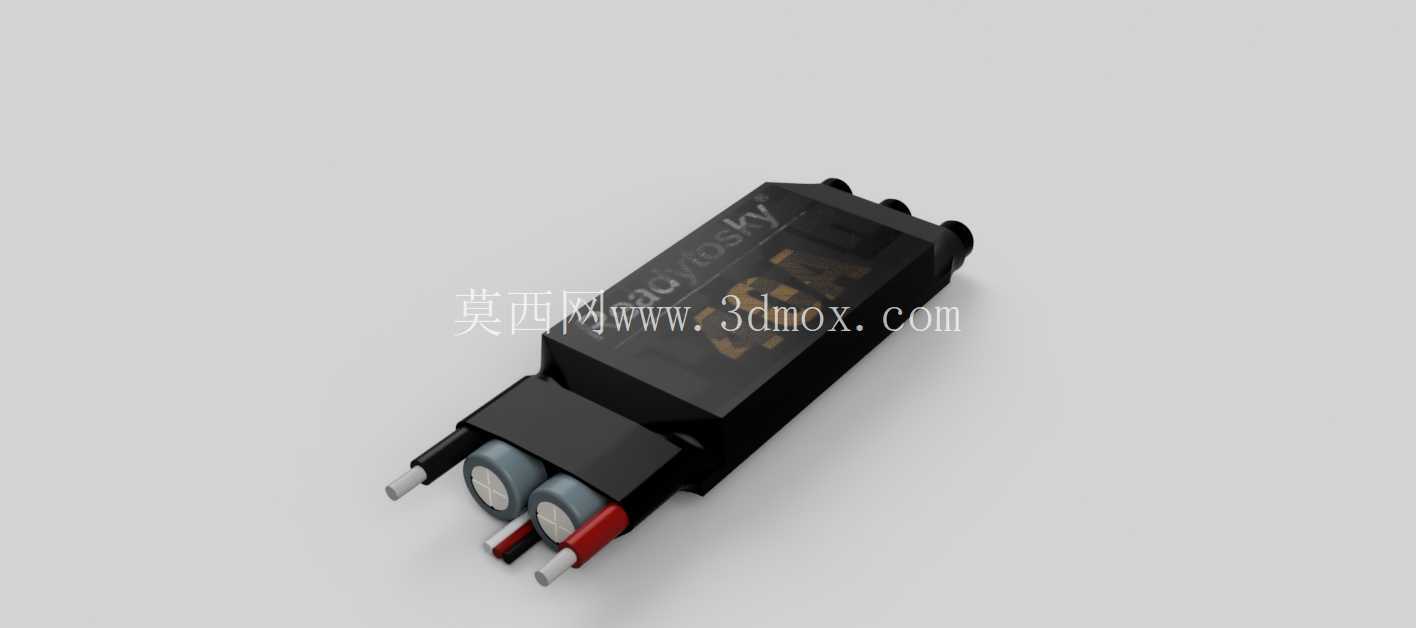

无人机电动车用40A无刷电调结构设计

在多旋翼无人机动力系统、小型电动两轮车驱动改造、航模动力升级场景中，无刷电子调速器是衔接飞控/油门信号与无刷电机的核心执行部件，这款40A规格的电调，正是针对中小功率动力需求开发的驱动单元。从实际工况适配来看，多旋翼无人机在悬停、机动变距、突发风扰下的电流波动极大，常规30A电调在搭配2212/2216级别电机、6S锂电池供电时，大机动动作下容易触发过流保护导致动力中断，而这款电调将持续电流阈值设定在40A，同时预留了55-60A的10秒瞬时电流承载能力，刚好覆盖这类动力组合的峰值电流区间，避免大油门爬升、急转时的掉电问题；在小型电动代步车、电动滑板的改装场景中，2S-6S锂电池的输入电压范围适配7.4V到22.2V的常用动力锂电规格，不需要额外加装调压模块就能直接匹配多数轮毂无刷电机的供电需求。

从功能设计逻辑来看，这款电调集成了5V/2A的BEC输出回路，能够直接为飞控板、接收机、舵机等外设供电，省去了额外搭载独立BEC模块的安装空间，对于寸土寸金的无人机机架内部布局来说，能有效减少走线杂乱带来的电磁干扰问题。信号协议层面覆盖了PWM、OneShot、MultiShot、DShot等主流飞控通讯协议，不同协议的响应延迟存在明显差异：普通PWM协议延迟在1-2ms级别，足够满足常规航拍无人机的动力响应需求，而DShot协议的数字信号传输延迟可以压缩到微秒级，不会出现模拟信号的偏移、抖动问题，更适配穿越机的高机动响应要求，用户可以根据固件版本选择对应协议，不需要更换硬件就能适配不同定位的载具。固件层面兼容BLHeli、BLHeli_S、SimonK7三类主流电调固件，不同固件的调校偏向存在区别：SimonK固件的启动扭矩更大，适合电动车这类需要大扭矩起步的场景，BLHeli_S固件的油门线性更顺滑，刹车响应速度更快，更适配无人机的精准动力控制需求，用户可以根据实际使用场景刷写对应固件，硬件本身的MOS管选型、驱动电路设计都能支撑三类固件的电流输出要求。

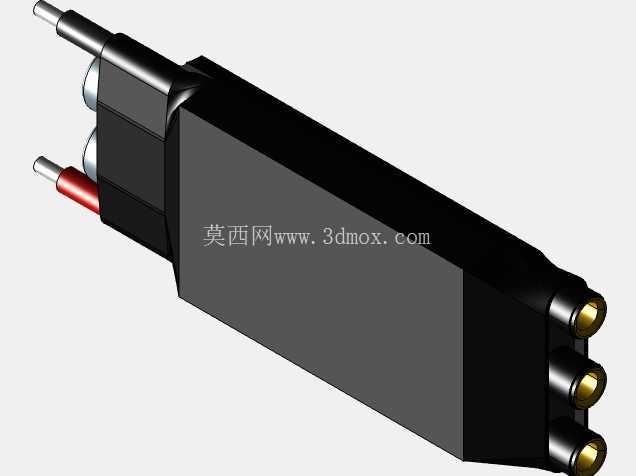

散热设计上采用风冷散热结构，主体外壳预留了散热接触面，用户可以根据持续大电流使用的需求额外粘贴散热片，在长时间满油门输出的工况下，风冷结构能快速带走MOS管工作产生的热量，避免过热触发降频保护。重量控制在15-35克区间，对于对重量极其敏感的无人机来说，每克重量的降低都能提升有效载荷、延长续航时间，这个重量区间在同规格电调中属于中等偏上的轻量化水平，不会给机架带来过多的死重负担。外形尺寸方面，整体长度控制在25-50毫米区间，不同固件版本的元件布局略有差异，宽度和厚度都适配常用的电调安装座尺寸，安装孔位兼容主流的无人机机臂安装标准、电动车控制器舱的固定位，不需要额外打孔改装就能完成固定。接线端采用了大电流焊盘设计，电源输入端、电机输出端的焊盘都做了镀锡加厚处理，能够承受大电流下的发热，避免长时间工作后焊盘脱焊、接线虚接的问题，信号输入端采用标准的杜邦针座，直接对接飞控的电调信号输出口即可，接线定义符合行业通用标准，不需要查阅特殊定义就能完成接线。

从结构设计细节来看，功率管排布在PCB板的两侧，紧贴外壳内壁，工作时产生的热量可以直接通过外壳传导到外部空气里，电容元件布置在输入端，能够滤除电池供电带来的纹波干扰，避免电压波动导致的信号误判，整体灌封处理可以抵御一定程度的雨水、灰尘侵入，在户外无人机飞行、电动车日常通勤的场景下，少量溅水、浮尘不会导致电路短路，提升了复杂工况下的可靠性。
