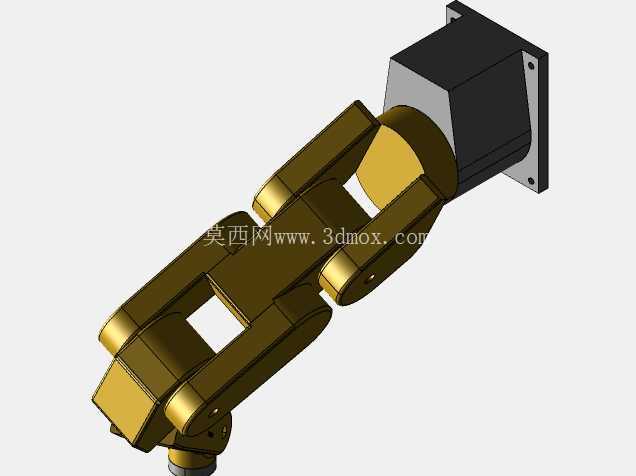

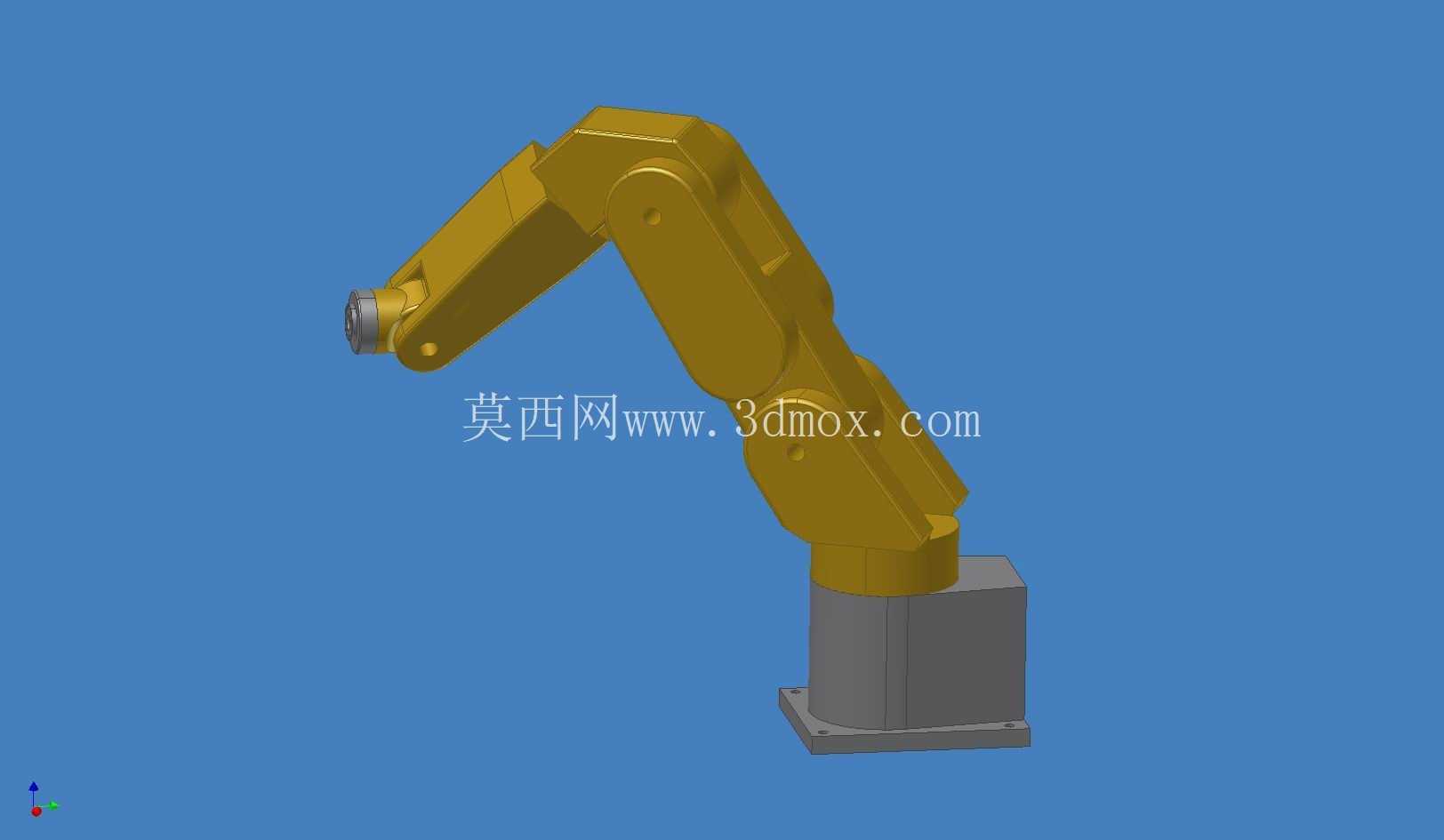

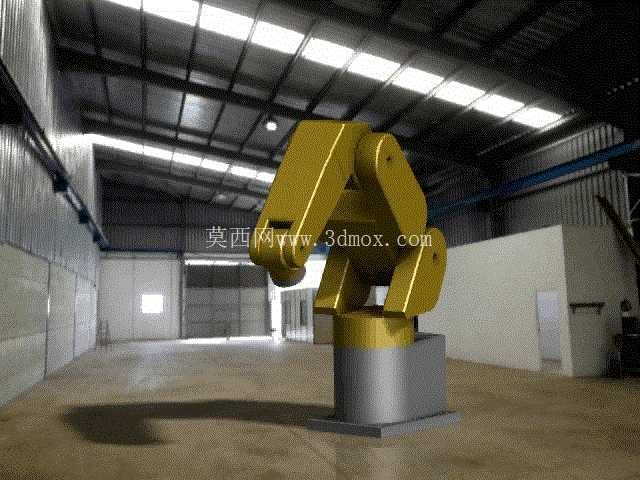

发那科LR Mate200六轴工业机械臂结构

这款六轴垂直多关节机械臂的结构设计，完全围绕紧凑工位的柔性作业需求展开，从底座安装面到末端法兰的运动包络经过反复校核，能在狭小的3C装配工位、机床上下料工位完成全角度作业，不会和周边工装、输送线产生干涉。底座采用方形铸铁安装座设计，底部预留四个对称的螺栓安装孔，安装孔的孔距、沉头深度都匹配常见的铝型材工作台、钢构机台的安装标准，现场安装时不需要额外做转接板，直接通过M10螺栓就能完成固定，底座内部预留了伺服电机、谐波减速器的安装腔体，走线槽从底座中心贯穿，所有动力线、编码器线都从内部走管，避免外部走线在关节回转时被拉扯磨损。

从结构布局来看，大臂、小臂的长度比例经过优化，在额定负载下的重心始终落在底座回转支撑的承载范围内，不会出现偏载导致的回转精度下降问题。肩部关节采用大跨距的交叉滚子轴承支撑，能同时承受径向、轴向的倾覆力矩，在做快速抬臂、落臂动作时不会出现关节抖动，腕部的三个关节集中在小臂末端，整体结构紧凑，末端法兰的回转半径控制在极小范围内，能伸入狭窄的设备腔体内部完成作业，比如机床内部的工件取放、注塑机模内的产品取出这类对作业空间要求严苛的场景，都能适配。

实际应用中，这类小型六轴机械臂的覆盖场景非常广，在3C电子制造车间里，它可以搭配气动夹爪完成电路板的插件、螺丝锁付、成品搬运，搭配视觉系统还能完成精密零件的缺陷检测、定位装配；在机加工车间，它可以布置在数控车床、加工中心的侧边，完成毛坯件上料、成品件下料、工件翻面的工序，替代人工完成重复性的上下料作业，减少人工接触高速运转设备的安全风险；在食品医药包装线上，它可以搭配真空吸盘完成盒装、瓶装产品的分拣、装箱，关节处的密封结构能适配定期冲洗的车间清洁要求，不会因为粉尘、水汽进入关节内部导致传动部件损坏。

设计思路上，这款机械臂的所有关节都采用模块化设计，每个关节的伺服电机、谐波减速器、制动器都做成独立的装配单元，后期维护时不需要拆解整个臂体，只需要单独拆卸故障关节就能完成更换，大幅降低停机维护的时间成本。臂体的外壳采用铸铝材质，在保证结构刚性的前提下尽可能降低自身重量，提升关节的响应速度，同时减少运动过程中的惯性冲击，提升提升重复定位精度。臂体表面做了硬质阳极氧化处理，耐磨耐腐蚀，在普通工业环境下长时间使用不会出现表面锈蚀、涂层脱落的问题。

从安装边界来看，底座安装面的平面度要求控制在0.1mm以内，安装时需要保证机台的刚性足够，避免机械臂高速运动时机台产生共振影响作业精度。机械臂的最大运动半径经过测算，在完全伸展的状态下不会超出常见安全围栏的内部空间，现场做安全防护布局时，只需要按照标准的小型工业机器人安全距离设置光栅、围栏即可，不需要额外预留过大的安全空间。末端法兰的安装孔位遵循通用工业机器人末端接口标准，可以直接适配市面上绝大多数的标准夹爪、吸盘、焊枪、打磨头等执行器，不需要额外定制转接法兰，能大幅缩短项目集成的周期。

在传动结构的细节上，每个关节的传动间隙都经过预紧调整，反向间隙控制在极小范围内，在做连续轨迹运动比如涂胶、打磨作业时，运动轨迹平滑，不会出现因为传动间隙导致的轨迹偏差。关节内部的润滑脂采用长效润滑设计，正常使用工况下长时间不需要补充润滑脂，减少日常维护的工作量。走线的设计上，所有内部线缆都采用高柔性拖链电缆，能承受数百万次的回转弯折，不会出现线芯断裂的问题，线缆的固定点都做了应力释放处理，避免关节运动时线缆受到拉扯导致接触不良。
