铝型材框架式轮式移动运载平台结构设计

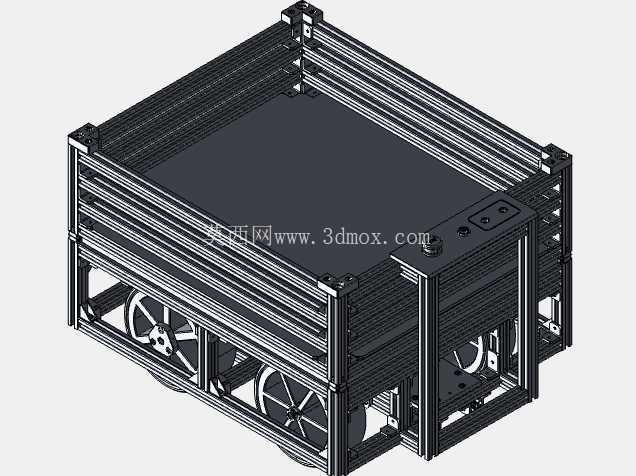

　　这款轮式移动运载平台的设计，最初是针对车间内工序间物料周转、仓储库区轻型货品转运的场景做的概念方案，区别于传统固定路径的磁条导航AGV，框架式的结构预留了足够的上层搭载空间，可根据实际使用需求加装辊筒输送面、料箱搁架、顶升机构等不同功能模块，适配离散制造车间多品种小批量的物料转运需求，也可用于实验室环境下的巡检设备搭载、轻型作业机具移动承载。从结构设计逻辑来看，主体框架采用标准工业铝型材拼装，没有采用定制焊接机架，核心考量是缩短加工装配周期，铝型材的槽道结构可灵活调整上层安装件的固定位置，后续改造不需要对主体框架做二次机加工，维护时单根型材损坏可快速替换，不需要整体拆解机架。

　　框架的边角位置配置了带缓冲垫的连接角件，既强化了框架整体的抗扭刚度，也能在运行发生剐蹭时吸收部分冲击能量，避免型材连接位置出现松动位移。行走部分采用四轮布局，驱动轮选用大直径的聚氨酯包胶轮，轮面宽度适配车间常见的环氧地坪、水泥硬化地面，小幅度的地面不平整不会出现轮组悬空打滑的问题，驱动单元集成在框架下层的安装空间内，电机、减速器的安装座直接固定在铝型材的预置槽位上，传动链路做了短距离设计，减少传动环节的功率损耗，从动轮配置带减震的回转支座，转向时的阻力更小，也能抵消部分地面颠簸带来的震动，避免上层搭载的精密器件受冲击损坏。

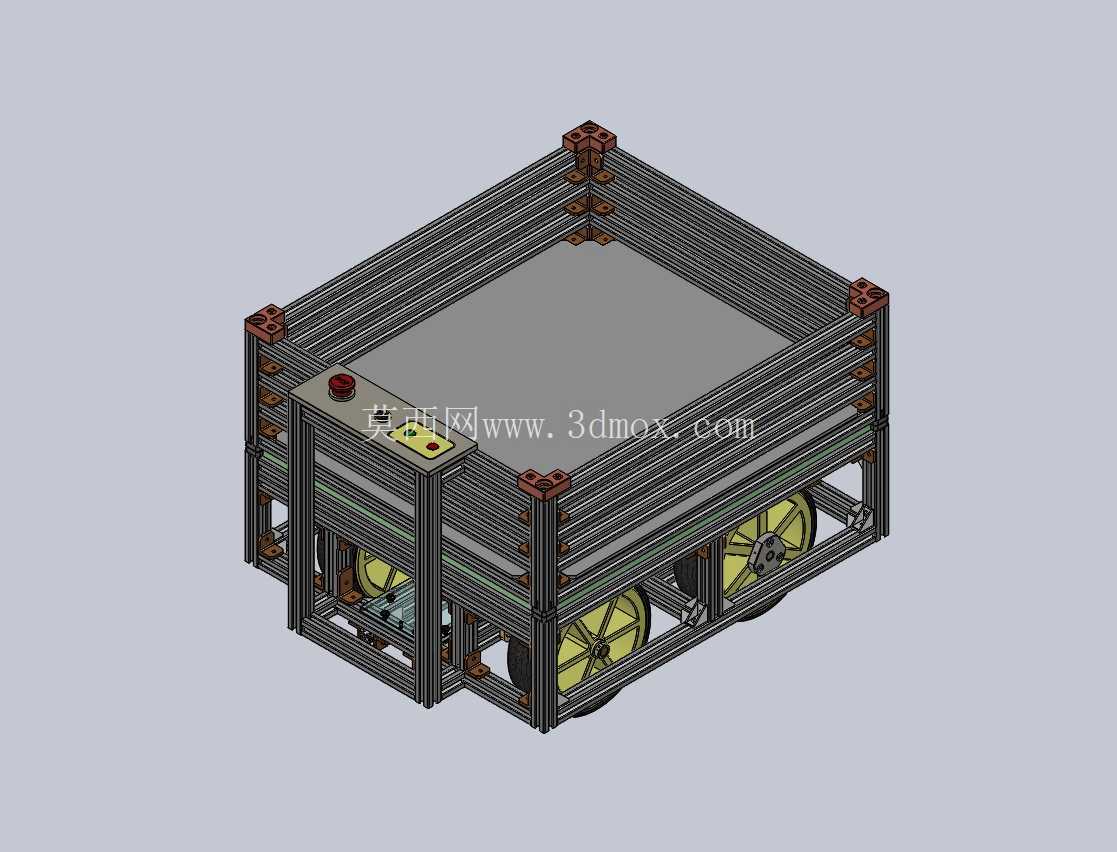

　　框架上层预留了整块平整安装面，尺寸边界控制在常见的标准料箱承载范围内，整体外廓尺寸适配车间内的人行通道、电梯轿厢的通行宽度，不需要对现有厂区通道做拓宽改造就能直接投入使用，框架四周的横置铝型材除了结构加强作用外，也可作为安全传感器、警示器件的安装基座，侧面预留的安装槽位可直接固定急停按钮、状态指示灯、操作面板等元件，图中可见的端侧操作位就集成了急停开关与状态指示按钮，操作人员可在平台端侧快速完成启停操作，不需要额外外接操作终端。

　　设计时也充分考虑了设备的安装边界，整体高度控制在低位，运行时的重心更低，急停状态下不会因为惯性出现侧翻，下层的电气安装空间预留了走线槽位，所有动力线、信号线都可沿型材内部槽道布设，不会出现线缆外露剐蹭的问题，电池组的安装位设置在框架下层中心位置，进一步优化整体重心分布，延长轮组的使用寿命。框架四周没有设置封闭外罩，一方面是减轻整体自重，提升续航表现，另一方面也方便运维人员快速检查驱动轮、传动部件的磨损情况，日常维护不需要拆解大面积的外罩板，降低运维的时间成本。轮组的安装位置做了内收设计，平台外廓的最外侧没有突出的轮系部件，在狭窄通道内会车、转弯时，不会因为轮组突出剐蹭到周边的货架或者设备，转弯半径的计算也结合了轮距参数做了匹配，在1.2米宽度的通道内即可完成原地转向，适配密集仓储库区的窄通道作业需求。
