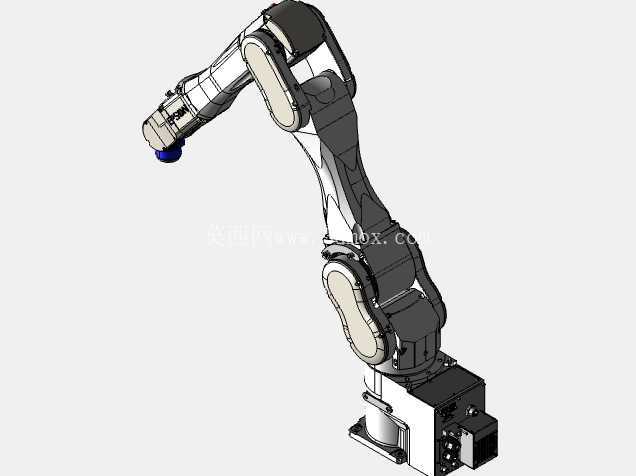

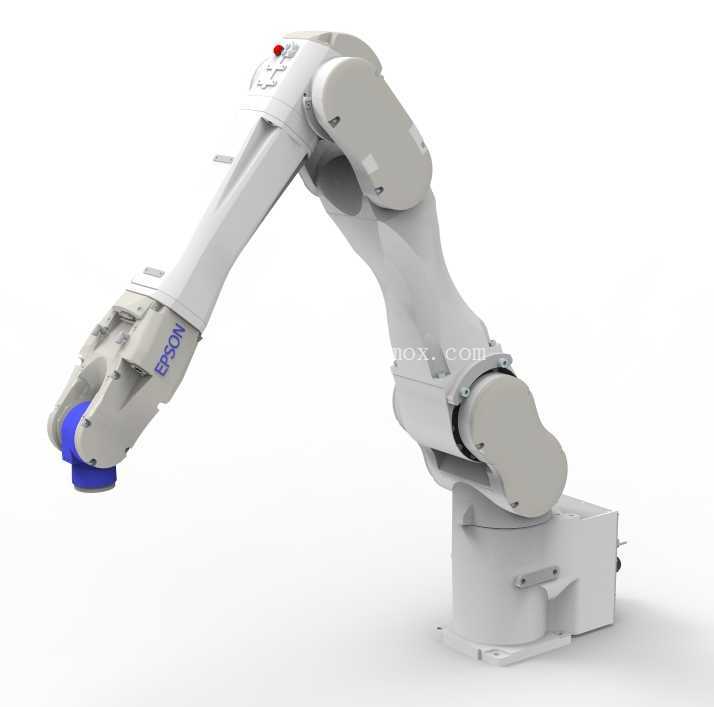

爱普生C12六轴工业机械臂三维结构

这款六轴关节型机械臂的结构设计，核心围绕紧凑工位下的高柔性作业需求展开，从关节布局到安装边界的设定，都适配3C电子装配、精密零部件搬运、小工件涂胶点胶这类对重复定位精度要求较高的生产场景。先从安装维度来看，其底座采用方形法兰式安装结构，底部预留的安装孔位按照标准工业安装间距排布，不需要额外制作复杂转接板，就能直接固定在设备工作台、流水线侧方机架或者移动AGV搭载平台上，底座的整体占地尺寸控制在小范围区间，哪怕是工位间距不足一米的密集产线，也能找到合适的安装位置，不会和周边的输送线、料架、工装夹具产生运动干涉。

从关节传动的设计思路来说，这款机械臂的六个关节全部采用伺服电机配合高精度谐波减速器的传动方案，每个关节的转动角度范围都做了软、硬双重限位设计：腰座关节可以实现近360度的大范围回转，能覆盖底座周边环形范围内的所有作业点位；大臂、小臂的摆动关节通过优化连杆比例，在保证臂展覆盖范围的同时，尽可能压缩了手臂向后收缩时的回转半径，当机械臂处于缩回待机状态时，整体外轮廓不会超出底座太多，方便产线做安全防护栏的布局设计，不需要为机械臂预留过大的安全避让空间。末端的三个腕部关节采用紧凑的同心轴布局，腕部整体直径做了收窄设计，哪怕是伸入狭窄的工件腔体内部作业，也不会和腔体内壁发生剐蹭，适配电子外壳内部零件装配、小型模具内腔涂覆这类需要伸入狭窄空间的作业场景。

末端执行器的安装接口采用标准的工业机械臂法兰接口，预留了通用的气路、电路走线通道，用户可以根据实际作业需求，快速更换夹爪、吸盘、点胶阀、焊枪等不同的末端工具，不需要额外在臂体外部布设拖链，所有走线管都内置在臂体空腔内部，既避免了外部走线在高速运动过程中产生的线缆缠绕、磨损问题，也让臂体的外轮廓更加光滑整洁，减少了运动过程中勾挂周边工件、线缆的风险。

在实际生产应用中，这款机械臂的负载能力适配12公斤以内的作业需求，足够覆盖绝大多数3C零部件、小型五金件、塑料壳体的搬运、装配作业，臂展范围可以覆盖半径1.2米左右的作业区间，单台机械臂就可以兼顾周边两到三个上料工位、一个加工工位、一个下料工位的上下料作业，不需要额外增加移位机构，就能完成多工序之间的工件转运。其运动速度的参数设定也充分考虑了精密作业的需求，高速运动时的轨迹平滑度经过优化，不会在启停阶段产生明显的抖动，哪怕是做连续轨迹的涂胶、打磨作业，也能保证轨迹的一致性，避免出现胶线粗细不均、打磨深度不一致的问题。

从结构建模的细节来看，整个臂体的外壳采用流线型的曲面设计，所有的接缝位置都做了平齐处理，没有突出的螺丝头或者凸台，日常生产中清理表面的灰尘、切削液残留时非常方便，不会在缝隙位置积攒污渍。关节处的密封结构采用多层密封圈设计，能够阻挡车间内的粉尘、少量切削液飞溅进入关节内部，适配普通机加工车间、电子组装车间的常规生产环境，不需要额外加装复杂的防护外罩就能稳定运行。臂体上预留的传感器安装位，可以根据需求加装视觉相机、力传感器等配件，实现视觉定位抓取、力控装配等更复杂的作业功能，扩展机械臂的应用场景。

在做产线布局仿真的时候，这款机械臂的三维模型可以直接导入产线仿真软件，通过运动仿真模拟实际生产中的动作轨迹，提前排查机械臂运动过程中和周边设备的干涉问题，测算每个作业节拍的运动时间，帮助设计人员在产线搭建之前就优化工位布局和动作路径，减少现场调试的时间成本。模型的各个关节都做了可动的装配约束，能够模拟真实机械臂的所有运动姿态，方便设计人员根据实际作业点位调整机械臂的安装高度、安装角度，找到最优的安装位置，避免后期安装完成后发现部分点位无法到达的问题。
