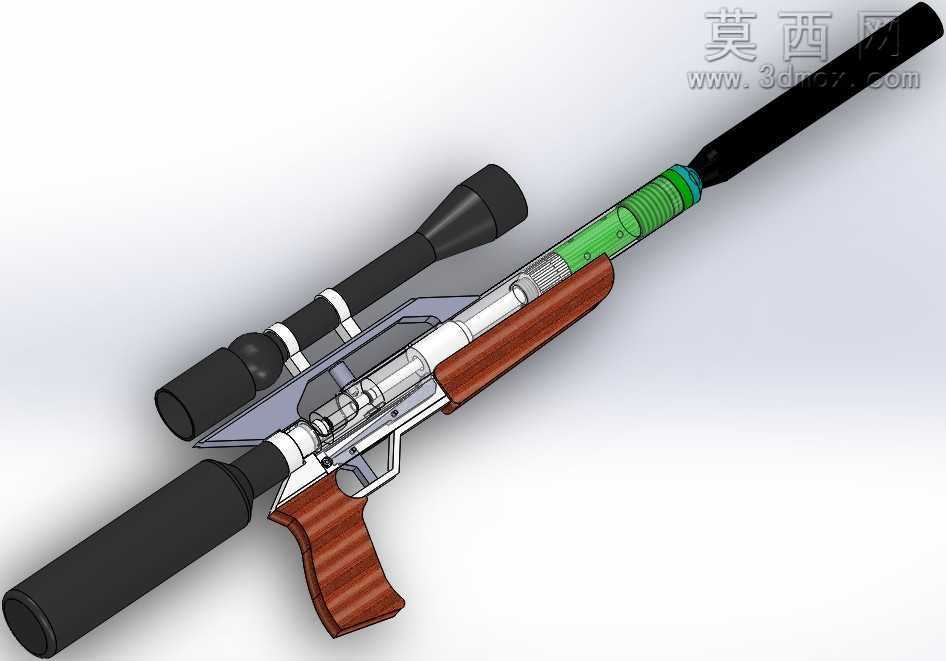

高压气步枪全部件结构三维设计

高压气枪的气路密封一直是小批量加工里最容易出问题的环节，密封槽的公差如果放得太松，高压充气后会出现慢漏，打十几发就出现初速掉档，公差压得过紧，装配时O型圈容易被切边，现场装调时反复拆换密封件的情况十分常见。这套三维模型把阀体内的密封槽、阀芯锥面的配合尺寸做了完整的细节还原，连密封件的压缩量预留都在装配关系里做了对应约束，加工时可以直接参照槽宽、槽深的尺寸标注，不用再反复试配密封件规格。过桥部分的滑块与导轨配合间隙也做了贴合实际的设置，没有做成理想化的零间隙配合，留了0.02mm的滑动间隙，刚好能容纳日常使用中附着的少量油污与金属碎屑，不会出现滑块卡滞导致的击发无力。木质护木与金属机匣的连接位置，模型里做了嵌入式的定位凸台，不是简单的面贴合，加工护木时直接按照凸台轮廓铣型，装配时不用反复修磨护木内槽就能实现严丝合缝的贴合，也能避免射击时护木松动产生的共振影响精度。消音器部分的分隔腔、缓冲内管的同轴度在模型里做了严格的对齐约束，加工时只要按照基准面找正，就不会出现内管偏心导致的弹道擦碰问题。击发簧的导杆与弹簧的配合间隙也做了合理设置，不会因为间隙过大导致弹簧压缩时出现弯折，提前出现金属疲劳。高压气瓶与阀体的连接螺纹处，模型里预留了密封垫的安装槽，不用额外在螺纹上缠生料带，拆装维护更方便。瞄准镜的安装导轨做了标准的皮卡汀尼槽型细节，槽间距、槽深都符合通用配件的安装尺寸，后期更换不同倍率的瞄准镜不用额外修磨导轨。扳机组件的保险、阻铁的扣合面做了对应的角度还原，扣合面的角度刚好能实现清脆的击发手感，又不会因为震动出现意外走火。握把的贴合曲面做了符合人手握持的弧度处理，加工时按照曲面走刀铣型，不用后期大量手工修磨就能获得舒适的握持感。气路里的压力表安装位做了对应的密封锥面，安装压力表时只要拧紧到对应扭矩就能实现高压密封，不会出现漏气情况。两脚架的连接位置做了快拆结构的细节还原，拆装脚架时不用额外工具，野外使用时切换携行和射击状态更便捷。
