NEMA11规格小型两相步进电机结构

做小型自动化设备结构设计的这些年，选步进电机永远是绕不开的环节，尤其是桌面级DIY装置、小型检测模组这类对安装空间卡得极严的场景，NEMA11规格的步进电机几乎是小扭矩点位传动的首选。这次建模的这款28机座步进电机，完全按照行业通用的NEMA11安装标准做的全细节还原，从前端盖的安装孔位到出线端的接线座结构，每一处尺寸都对齐了实物的装配边界，不管是拿来做设备布局的干涉检查，还是做安装支架的配套设计，都能直接复用，不用再反复核对实物参数调整模型。

从实际应用场景来说，这类小尺寸步进电机的适配范围非常广，桌面级3D打印机的挤出机构送料驱动、小型光学检测平台的微调滑台动力、DIY数控雕刻机的Z轴进给、实验室小型液体分装装置的泵体驱动，甚至是智能门锁的锁舌传动机构，都能看到它的身影。它的优势就在于体积足够小，28mm的方形机座可以塞进很多紧凑的安装空间里，同时步进电机特有的开环点位控制特性，不需要额外加装编码器就能实现精准的角度控制，对于成本敏感、负载不大的小型传动场景来说，性价比远高于同尺寸的伺服电机。

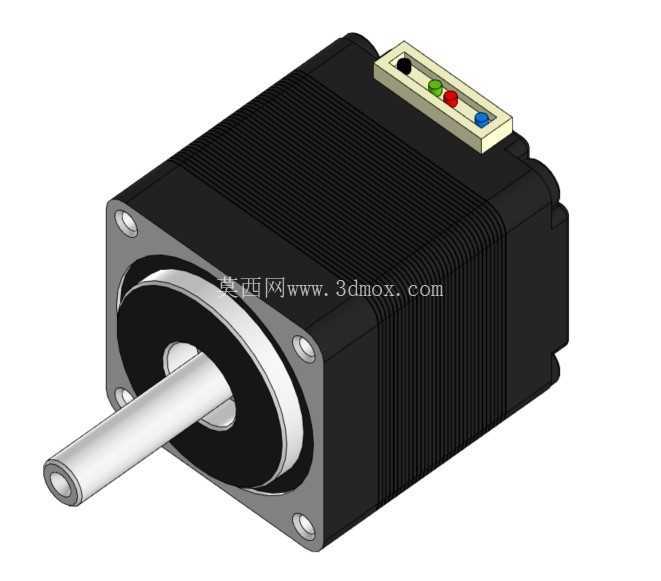

这款电机的结构设计完全遵循了行业成熟的混合式步进电机架构，定子部分采用多齿层叠矽钢片结构，模型里还原了机壳表面的散热筋纹理，这些细密的轴向筋条不只是外观特征，实际运行中能增大机壳和空气的接触面积，把绕组通电产生的热量更快散出去，避免长时间运行出现过热退磁的问题。前端盖采用压铸铝合金材质，四个安装孔的位置严格遵循NEMA11标准的31mm孔距，孔位做了沉台设计，安装时M3螺丝可以完全沉入沉台内，不会突出端盖表面影响和安装面的贴合度。输出轴采用标准的D型切边设计，直径5mm，切边平面可以让配套的同步轮、联轴器顶丝完全锁死，避免传动过程中出现轴和连接件打滑的问题，轴伸长度也按照通用规格做了还原，选型搭配联轴器的时候不用额外调整轴长参数。

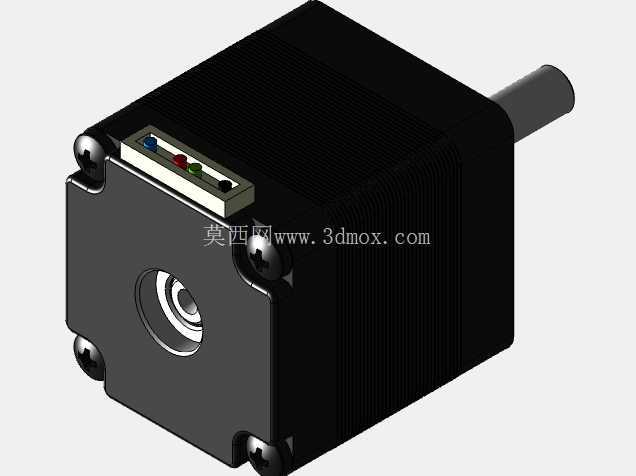

机身后端的接线座部分，模型还原了快插式接线端子的结构，四个接线引脚分别对应两相绕组的A+、A-、B+、B-，端子旁的颜色标识也和行业通用的线序定义对齐，做电气接线设计的时候可以直接参考标识定义引脚，不用再额外查电机的接线定义。接线座采用凸起式设计，高出机壳表面2mm左右，做结构布局的时候要注意给接线端留出足够的接线空间，避免安装时机壳和其他结构件干涉，压到导线导致绝缘层破损。

做这类标准件三维建模的时候，最核心的要求就是安装边界的准确性，很多工程师做设备布局的时候，往往只关注电机的主体长宽高，忽略了输出轴的突出长度、接线座的凸起高度、安装螺丝的沉台深度这些细节，最后加工完安装支架才出现装配干涉，要返工修改结构。这款模型在建模的时候就把所有装配相关的尺寸都做了精准还原，机座总长度、端盖厚度、轴伸长度、安装孔的沉孔深度、接线座的突出尺寸都和实物保持一致，导入装配体之后可以直接用来做静态干涉检查，也可以直接用来生成安装板的开孔图，不用再反复测量实物调整尺寸。

从选型适配的角度来说，这款电机适合0.1N·m以下扭矩的传动场景，搭配细分驱动器的时候可以实现0.01度级别的角度控制，完全能满足小型设备的点位传动需求。设计配套结构的时候要注意，电机的安装面平面度要控制在0.1mm以内，不然安装的时候电机会出现偏斜，导致输出轴和传动部件不同心，运行的时候出现抖动、噪音大的问题，长期运行还会加速轴承的磨损，缩短电机的使用寿命。另外这类小步进电机的后端没有预留编码器安装位，如果需要做闭环控制，要额外搭配外置的编码器支架，选型的时候要提前算好整体的安装长度，避免出现长度方向的空间不足。

很多DIY爱好者做小型装置的时候，往往会随便找个近似尺寸的电机模型凑数，最后做出来的实物要么安装孔对不上，要么接线位置被其他结构挡住，折腾很久才能调整好。这个模型完全按照量产实物的结构做了1:1还原，不管是做专业的小型自动化设备结构设计，还是做个人DIY项目的结构验证，都能直接拿来用，减少反复核对尺寸、调整模型的时间，把更多精力放在核心功能结构的设计上。
