15mm带安装支架微型减速直流电机

做小型自动化设备结构设计时，选驱动件最头疼的就是空间受限场景下的动力匹配，这款带安装支架的微型直流减速电机，刚好适配很多紧凑安装位的驱动需求。从实际应用场景来看，这类小尺寸减速电机常被用在小型智能门锁的锁舌驱动、桌面级小型3D打印机的送料机构、手持微型打磨设备的动力输出、小型云台的转动驱动，还有部分精密电子设备的自动翻盖、小型传送带的轻载输送工位，甚至不少DIY创客做小型机械臂关节、智能小车驱动轮时也会优先选这类规格的电机，核心原因就是它在极小的安装空间里，能通过减速箱把直流电机的高转速转换成适配负载的低转速大扭矩输出，避免了直接用裸直流电机扭矩不足、转速过高难以控制的问题。

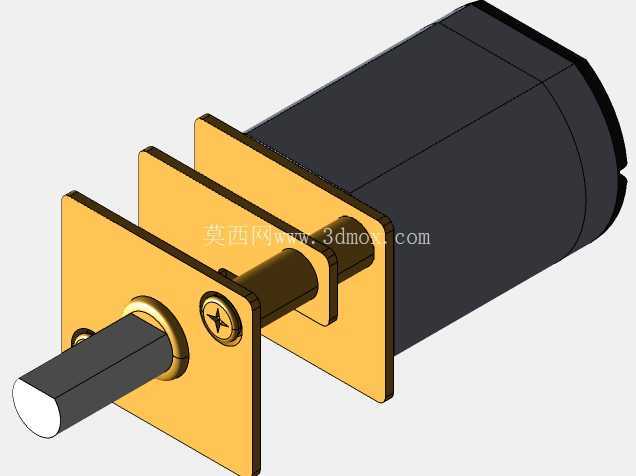

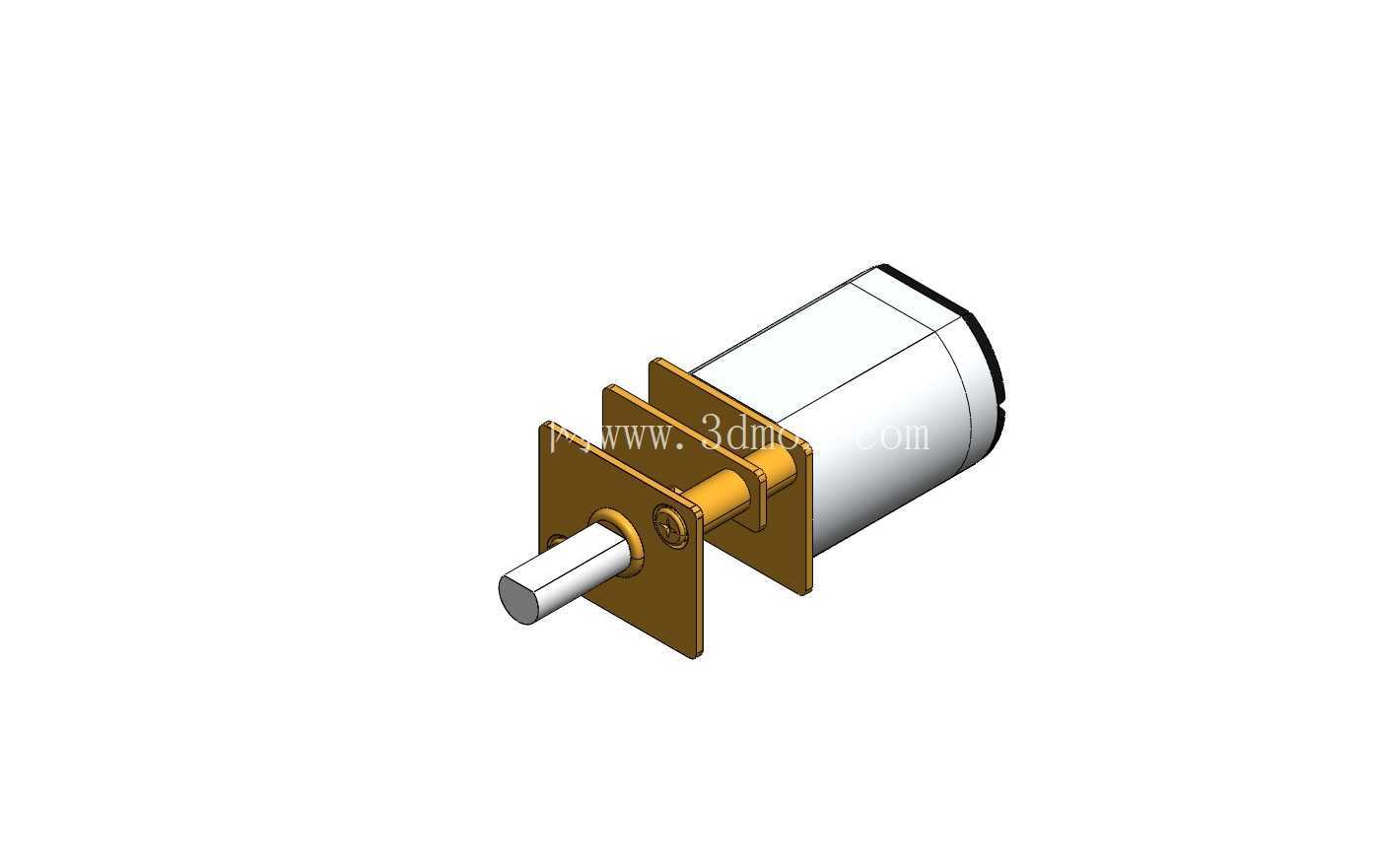

从结构设计思路来看，这款电机采用了一体式安装支架的设计，支架直接固定在减速箱输出端的壳体上，两个带安装孔的固定耳片和电机轴线平行，安装时不需要额外做转接固定座，直接通过两个M2或者M2.5的螺丝就能把电机锁在设备的安装板上，比那种光轴输出的裸电机省了至少一个转接零件的设计和加工成本，也减少了装配时的同轴度误差。输出轴采用单出轴D型切边设计，和传动件装配时不需要额外打顶丝孔防转，直接套上同步轮、齿轮或者联轴器就能靠D面传递扭矩，避免了光轴打滑的问题，这一点在小扭矩传动场景里非常实用，毕竟小尺寸零件上打顶丝孔很容易出现滑牙、轴变形的问题。

尺寸边界上，这款电机的主体直径是15mm，加上安装支架之后的总宽度不超过22mm，输出轴从支架端面伸出的长度大概在8mm左右，轴径3mm，完全适配15mm级别安装空间的设计需求，做结构布局时只要预留出直径16mm的电机主体安装腔，加上支架两侧各2mm的固定余量，就能完成安装位的设计，不需要额外预留太多避让空间。减速箱部分采用的是金属齿轮组，相比塑料齿轮的减速箱，它的抗过载能力更强，偶尔出现负载卡滞的时候不容易打坏齿轮，适合用在有一定冲击负载的小型工位上，比如小型自动锁螺丝机的送料驱动、小型标签剥离机的卷料驱动，这类场景偶尔会出现料带卡滞的情况，金属齿轮的耐用性要比塑料齿轮高不少。

从功能特性来说，这款电机的供电适配常规低压直流供电，和多数小型控制板的驱动电压匹配，不需要额外做升压或者降压电路，驱动电路设计简单，用常规的H桥驱动模块就能实现正反转和调速控制，配合编码器还能实现精准的位置控制，满足需要精确定位的小型传动场景。电机尾部的出线端做了圆弧过渡处理，装配时不会因为线材弯折导致线芯断裂，出线方向和电机轴线平行，不会额外占用径向的安装空间，在紧凑的设备内腔里走线更方便。另外安装支架的两个固定孔位同轴度公差控制在0.1mm以内，装配后电机输出轴和安装板的垂直度有保障，不会出现输出轴偏摆导致传动件磨损加快的问题，这一点对长期运行的小型设备来说很重要，很多廉价小电机就是因为支架孔位公差太大，运行一段时间后齿轮偏磨，噪音变大甚至直接卡滞。

实际选型时要注意，这类微型减速电机的输出轴径向负载不能太大，毕竟输出轴直径只有3mm，不适合直接挂载大直径的负载轮，最好通过同步带或者齿轮做一级传动之后再驱动负载，避免轴承受力过大导致寿命缩短。另外安装时不要过度拧紧张固定螺丝，因为支架是薄金属片冲压成型的，螺丝扭力过大会导致支架变形，反而影响电机轴的同轴度，一般用0.2N·m左右的扭力锁紧就足够固定。做三维建模调用这个模型的时候，可以直接把安装孔位、输出轴尺寸、电机主体的避让边界都提取出来，直接用到装配体里做干涉检查，不用自己再逐个测绘尺寸，能省不少结构设计的时间，尤其是做小型消费类电子、小型桌面设备的结构时，这类标准件模型的复用率很高，只要安装尺寸匹配，就能直接放到设计方案里，不需要重新建模，也避免了自己建模时的尺寸误差导致后续打样装配出现干涉问题。
