19比减速比RS775行星齿轮减速电机结构

这款带行星减速结构的RS775动力单元，在小型自动化执行机构、民用电动工具、智能代步设备的传动链路中应用十分广泛，很多需要低转速大扭矩输出的紧凑安装场景，都会选用这类集成式减速动力组件，省去自行搭配电机与减速箱的匹配调试成本。从实际使用场景来看，这类减速电机常被用在小型传送带驱动、电动窗帘开合机构、桌面级小型设备的进给单元、儿童电动载具的动力输出端，还有部分DIY改装的小型机械臂关节驱动也会选用同规格产品，核心是依靠行星齿轮组的减速增扭特性，把RS775电机本身高转速低扭矩的输出特性，转化为适配负载需求的低转速大扭矩动力，避免电机直接带载时出现堵转烧损、输出力矩不足的问题。

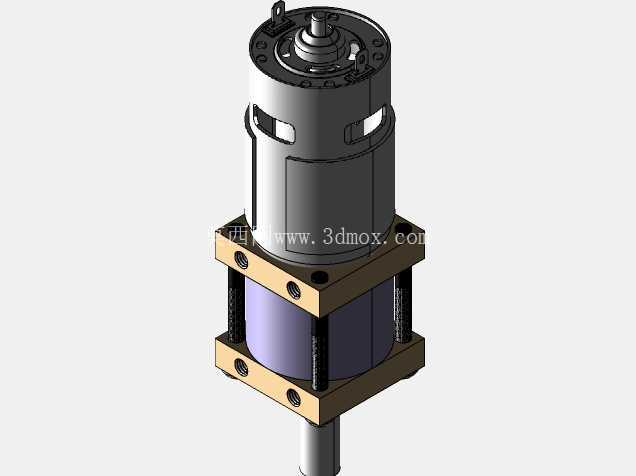

从结构设计思路来看，整套组件采用同轴式布局，动力输入段为标准RS775有刷直流电机，电机输出轴直接插入行星减速箱的输入端太阳轮，整套减速箱采用三级？不对，这款标注减速比为19:1，采用的是两级行星齿轮传动结构，内齿圈直接集成在减速箱的金属外壳内壁，行星架通过定位销固定行星齿轮，每级行星齿轮同时与太阳轮、内齿圈啮合，动力经过两级行星架的传递后从末端输出轴导出，同轴布局的设计最大程度压缩了动力单元的径向安装尺寸，对于安装空间径向受限的场景十分友好。减速箱的上下固定板采用硬质铝合金加工，四角通过贯穿的铜柱加螺栓锁紧，既保证了齿轮组啮合的同轴度精度，也能在电机持续运行产生振动时，避免壳体松动导致齿轮啮合间隙变大、传动噪音升高的问题。

从安装边界来看，减速箱的上下安装板均预留了四个对称分布的安装孔，孔位采用标准通孔设计，可直接通过M3螺栓固定在设备的安装基座上，不需要额外制作转接法兰，输出轴为标准圆柱光轴，可根据实际使用需求搭配联轴器、同步轮或者直接安装驱动轮，适配不同的传动连接方式。电机段的外壳采用标准RS775电机的圆筒形机壳，侧面预留了散热通风槽，在电机持续带载运行时，能通过转子自带的风叶带动空气流经电机内部，带走绕组产生的热量，避免长时间运行出现过热退磁的问题。

在功能特性上，19:1的减速比属于中等减速比区间，既不会因为减速比过大导致输出转速过低无法满足快速动作需求，也不会因为减速比过小导致输出力矩不足以驱动常规负载，搭配RS775电机本身的功率特性，在12V供电工况下，输出端的额定扭矩可以达到1N·m以上，堵转扭矩能突破5N·m，足够应对大部分小型设备的驱动需求。行星齿轮的材质选用金属粉末冶金成型，相比塑料齿轮拥有更高的耐磨性能和抗冲击能力，在频繁正反转、瞬时过载的工况下，不容易出现断齿、磨损过快的问题，能有效提升整套动力单元的使用寿命。

建模过程中，对齿轮的啮合间隙做了合理的工程预留，每级行星齿轮与太阳轮、内齿圈的侧隙控制在0.02-0.05mm之间，既保证传动过程不会出现卡滞，也不会因为间隙过大导致传动回程差超标，影响需要精准定位的使用场景。输出轴的支撑位置选用了含油轴承，相比滚珠轴承成本更低，同时在低转速输出段的噪音表现更好，不需要频繁补充润滑，日常维护成本更低。电机端的接线位置预留了标准的焊片接口，用户可以根据实际供电需求焊接不同线径的引线，也可以直接插接配套的接线端子，装配效率更高。

很多工程师在选型这类集成减速电机时，容易忽略安装板的平面度要求，实际上如果安装基座的平面度超过0.1mm，锁紧安装螺栓后会导致减速箱壳体变形，挤压内部的行星齿轮，导致传动阻力变大、运行电流升高，严重时甚至会直接卡死齿轮，所以在设计配套安装结构时，需要对安装面做铣平处理，保证平面度公差在合理范围内。另外输出轴的径向负载也有明确限制，这类小型行星减速箱的输出轴不能承受过大的径向力，如果需要用输出轴直接挂载径向负载，比如直接安装行走轮，需要额外增加支撑轴承，避免径向力直接作用在减速箱内部的行星架上，导致行星架变形、齿轮偏磨。
