教学用四足仿生机器狗结构设计

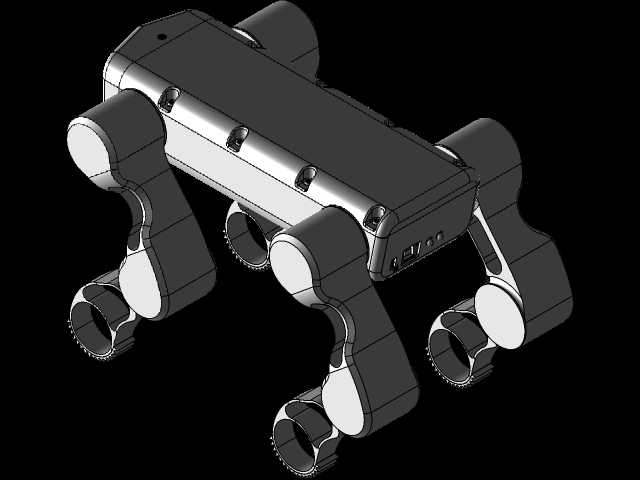

本作品为面向教学场景设计的四足仿生机器狗三维结构模型，整体采用对称式布局设计，建模过程中严格遵循机械装配逻辑，对每一处连接结构、运动关节都做了精准的尺寸约束与配合校验，确保各部件之间无干涉、装配关系合理。模型主体机身采用一体化长盒式结构设计，机身表面预留了多组沉头安装孔位，用于固定内部的控制主板、电池模块以及驱动组件，机身侧面预留了接口开槽，可适配充电接口、调试开关等外接部件的安装需求，机身边角做了圆弧过渡处理，既提升了外观的流畅度，也能避免教学使用过程中尖锐边角带来的安全隐患。四条腿部结构采用完全一致的模块化设计，单腿分为三段式铰接结构，分别对应髋关节、膝关节与足端三个运动部位，腿部关节处设计了轴孔配合结构，可适配舵机或小型伺服电机的安装，足端采用带齿状纹理的轮式结构设计，既可以实现足式爬行的步态动作，也可切换为轮式滑行模式，兼顾了两种运动形式的结构优势。建模过程中对不同部件做了明确的材质区分，机身主体部分赋予哑光银白金属材质，模拟铝合金机加工外壳的质感，腿部外侧结构赋予磨砂深灰工程塑料材质，模拟尼龙3D打印或注塑零件的视觉效果，关节铰接处赋予亮面金属材质，凸显转轴部件的精密感，整体渲染采用黑色背景搭配定向打光，清晰呈现出模型的轮廓层次与结构细节，能够让学习者直观理解四足机器人的机械构成、关节运动逻辑与装配关系。设计过程中充分考虑教学场景的使用需求，整体结构简洁规整，没有冗余的装饰性部件，所有运动部件的连接逻辑清晰可见，既可以作为机械原理课程的演示教具，也可作为机器人创新设计的参考原型，帮助学习者快速掌握足式机器人的结构设计要点，理解多自由度关节的布局方式与运动实现原理。
