小型旋转式Arduino迷你激光雷达结构设计

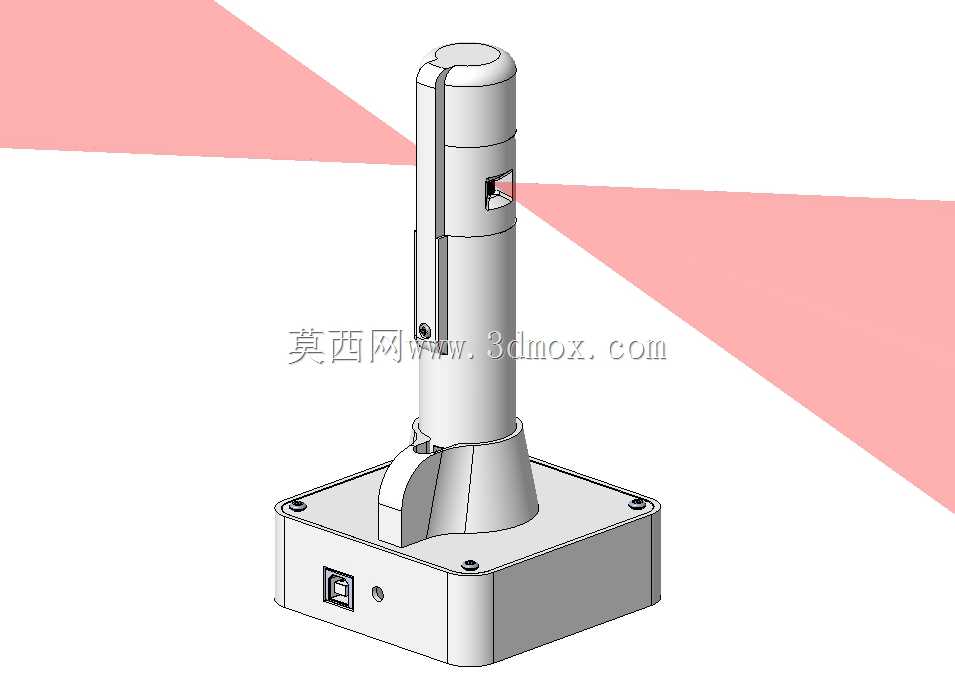

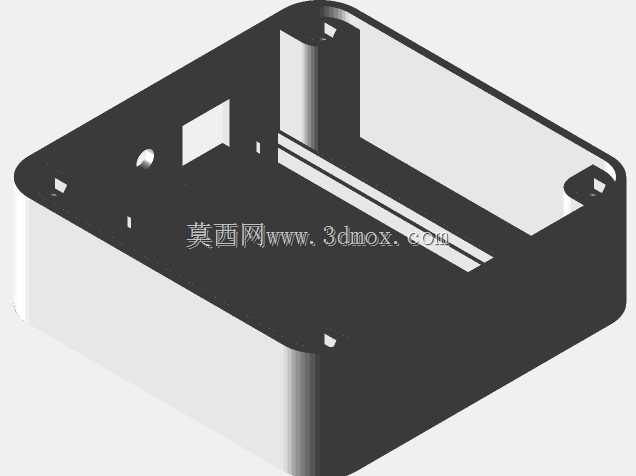

这款直径30毫米的小型旋转激光雷达，核心定位是业余机器人开发场景下的低成本环境感知方案，从结构设计之初就围绕小尺寸平台的安装适配做了大量取舍。不同于工业级激光雷达动辄几十毫米的安装基座尺寸，这款产品的底座采用方形法兰式设计，四个角预留了标准安装孔位，安装孔距适配多数小型移动机器人的上层安装板预留位，不需要额外做转接板就能直接固定，底座侧面预留了USB接口与状态指示灯开孔，接线时不需要拆解壳体就能完成供电与通讯连接，对于DIY开发者来说能省去不少装配调试的麻烦。

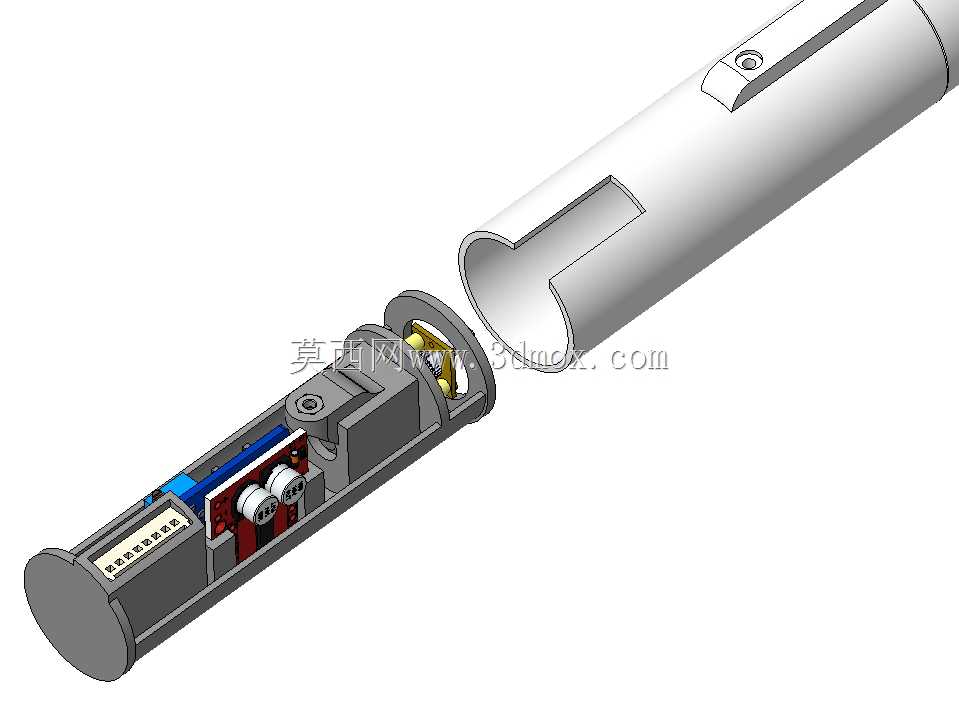

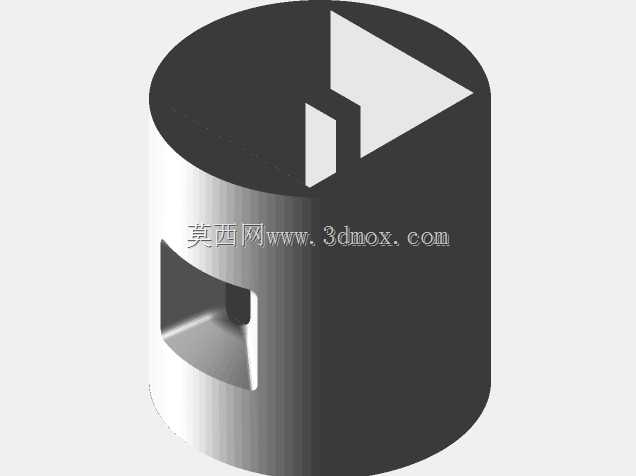

从功能实现逻辑来看，这款雷达采用单旋转头结构，将激光发射与接收模组集成在圆柱形旋转段内部，旋转段与底座之间通过微型回转结构连接，既保证360度全周扫描无死角，又能控制整体高度在较低水平，不会因为雷达本体过高遮挡机器人上层的其他传感器。结构设计上特意将旋转段的出线做了隐藏式处理，避免旋转过程中线缆缠绕剐蹭，外壳的接缝处做了错位止口设计，日常使用中能阻挡大部分灰尘进入内部结构，不需要额外做密封处理就能满足室内业余场景的使用需求。

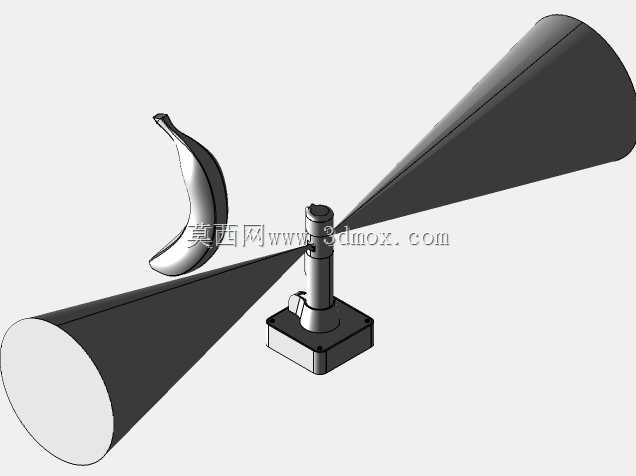

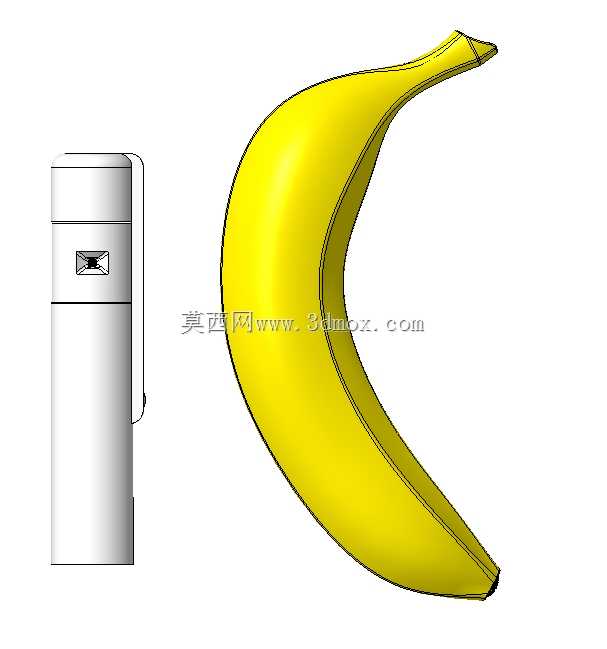

在实际应用中，这类小型激光雷达主要承担小型移动机器人的周边障碍物测距、环境轮廓扫描功能，相比超声波测距模块，它的角度分辨率更高，能识别更细小的障碍物，比如桌面的支腿、地面的细小线缆这类超声波容易漏检的物体，都能通过扫描点云识别出来。设计时特意控制了整体重量，底座采用轻量化的结构设计，内部筋位在保证壳体强度的前提下尽可能做了减薄处理，不会给小型移动机器人带来过多的负载负担，旋转部分的动平衡也做了对应优化，高速旋转时不会产生明显的振动，避免影响机器人本体的惯性测量单元数据准确性。

从结构建模的细节来看，这款雷达的所有壳体零件都考虑了3D打印加工的工艺性，没有出现倒扣或者极端薄壁的结构，普通FDM打印机就能完成所有结构件的制作，不需要特殊的加工工艺，对于业余开发者来说复刻门槛很低。底座内部预留了控制板与驱动电机的安装位，各个电子元件的安装柱位置都对应常规开源方案的元件尺寸，不需要二次修改结构就能适配常用的Arduino控制板与激光测距模组，旋转部分的模组安装槽做了微调余量，装配时可以小幅调整激光模组的俯仰角度，保证扫描平面处于水平状态，减少测距误差。
