JC4827W543 CYD 4.3 英寸 272x480

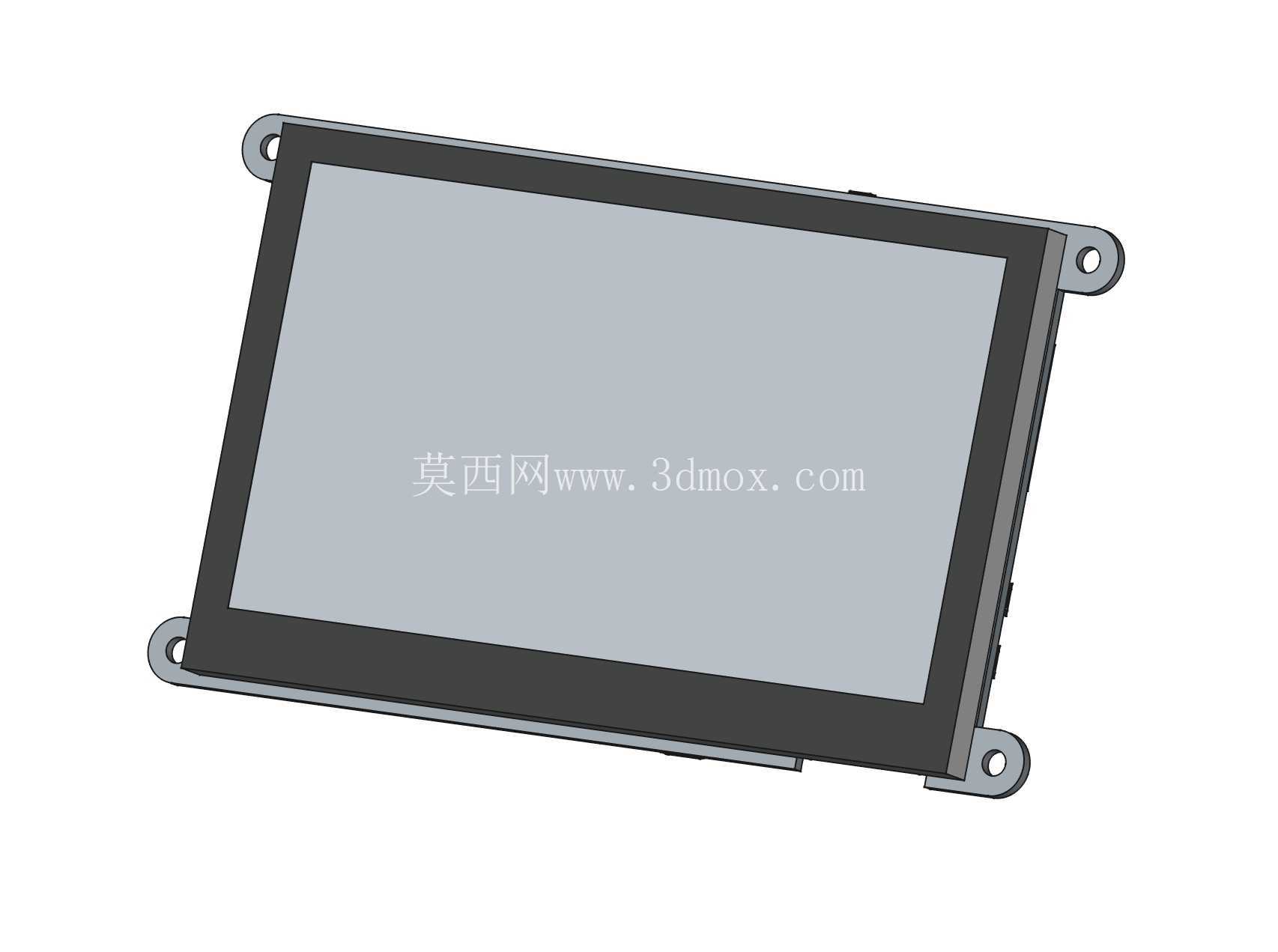

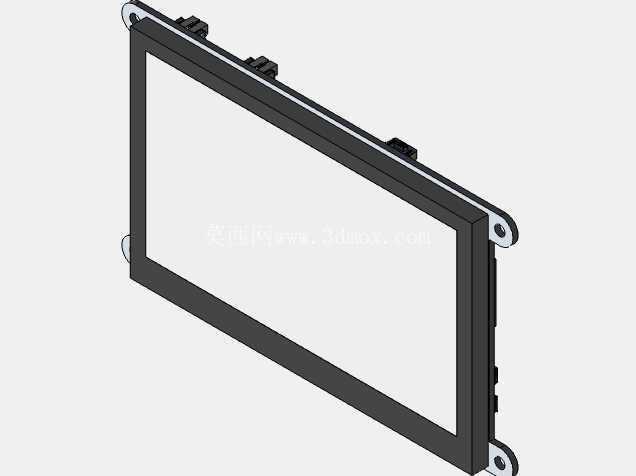

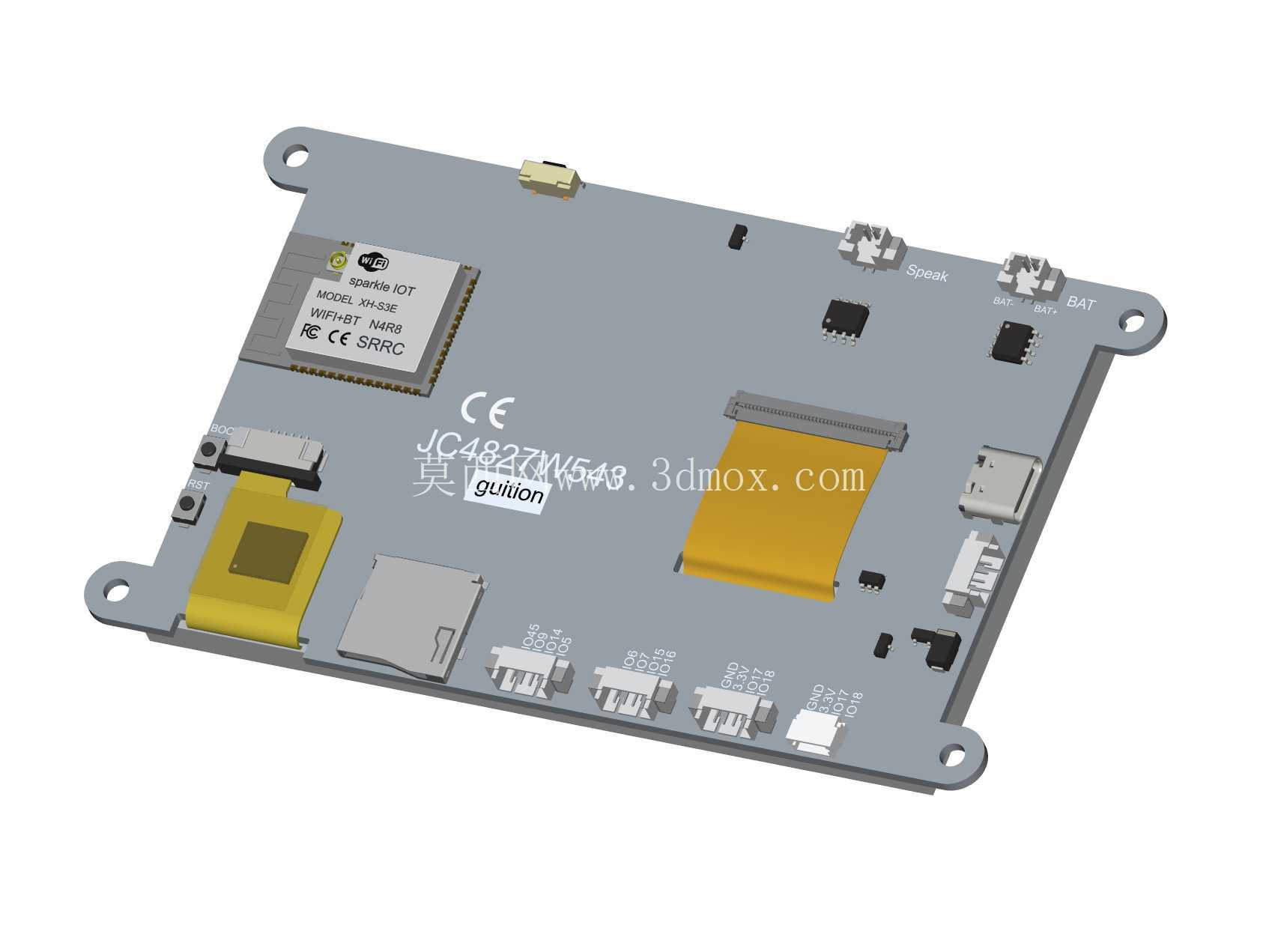

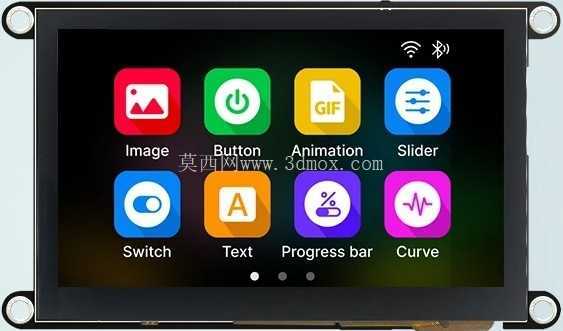

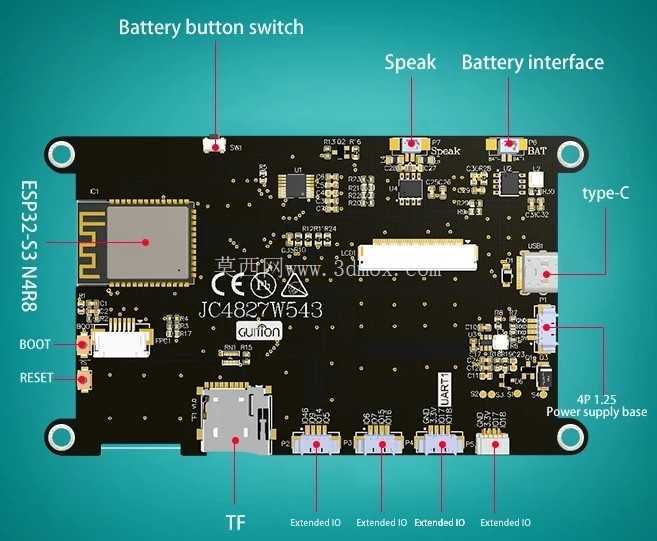

这是一款4.3英寸、272x480像素的“廉价黄屏”（CYD）的变体，配备ESP32-S3 N4R8（4MB闪存，8MB PSRAM）芯片，支持电池管理。屏幕为IPS材质，可选电阻式触摸屏（XPT2046）或电容式触摸屏（GT911）。LCD控制器采用NV3041A，带有4位并行SPI接口。参考芯片为JC4827W543R（电阻式）和JC4827W543C（电容式）。与经典的CYD相比：屏幕更大，采用IPS材质，显示速度更快，配备8MB PSRAM和电池管理功能。v2 step文件中的IO接口名称靠近连接器。为了简化设计，PCB上的R、C和L元件未建模。
