带端部安装耳的圆柱螺旋弹簧阻尼结构

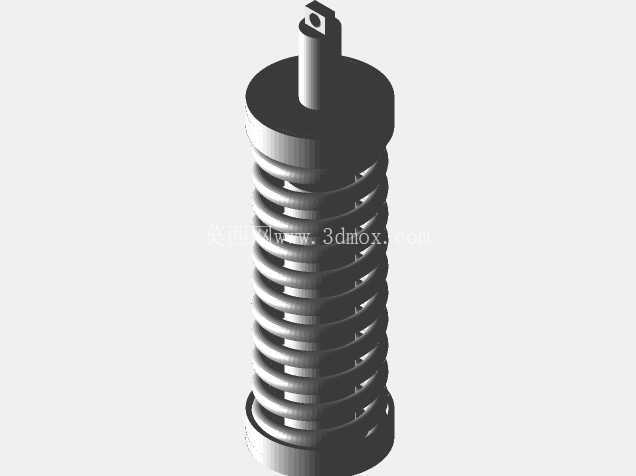

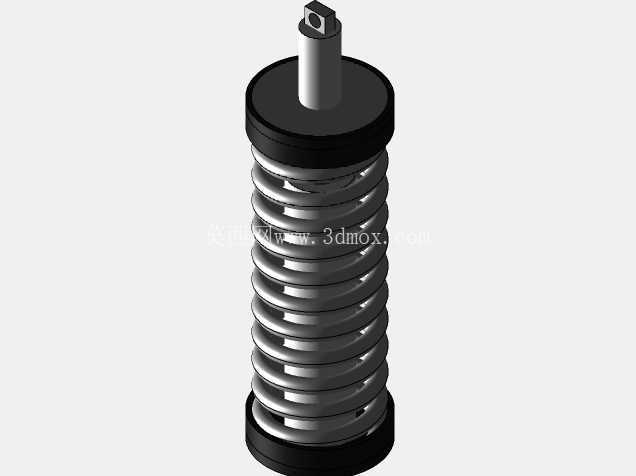

　　在各类需要缓冲吸振、位移补偿的机械结构场景中，弹簧阻尼部件是承担动载荷缓冲、振动能量耗散的核心基础元件，小到消费电子的翻盖结构缓冲、通讯设备的安装隔振，大到小型自动化设备的行程末端缓冲、工装夹具的冲击载荷抵消，这类结构的设计合理性直接决定了整套机构的运行寿命与动作平顺性。这款弹簧阻尼结构采用圆柱螺旋压缩弹簧作为核心弹性载体，搭配上下端部的导向安装座与伸出端杆体，整体结构紧凑，适配小安装空间下的缓冲减振需求。

　　从结构设计逻辑来看，该阻尼结构的核心思路是通过螺旋弹簧的线性弹性变形吸收轴向冲击载荷，同时依靠上下座体的导向限位避免弹簧受压时出现侧向屈曲失稳，上端伸出的带孔杆体作为动作执行端，可直接与被缓冲的运动部件通过销轴铰接，下端的圆盘座则作为固定支撑端，能够通过螺栓或者嵌装的方式固定在设备基座上，安装对位时不需要额外设计复杂的导向套结构，上下座体的圆柱导向段已经预留了足够的配合长度，可保证弹簧在全压缩行程内始终保持轴向受力，不会出现偏磨导致的弹簧应力集中断裂问题。在实际应用场景中，这类小尺寸弹簧阻尼结构常被用在通讯设备的舱门开合缓冲结构上，避免舱门开启或关闭到位时出现刚性碰撞导致的壳体开裂或者接插件松脱；也可用于小型自动化产线的直线运动模组行程末端，替代硬质橡胶缓冲块，获得更线性的缓冲力值曲线，减少运动部件到位时的反弹抖动，提升模组的重复定位精度；在部分手持类工业设备的握持结构内部，也可采用这类阻尼结构吸收操作时的反冲振动，降低操作人员的手部疲劳感。从安装边界尺寸来看，该结构整体为同轴圆柱布局，最大外径由弹簧中径加丝径决定，安装时需要预留的径向空间仅需比弹簧最大外径大2-3mm即可，避免周边结构件与弹簧外圈发生运动干涉；轴向安装尺寸需要区分自由状态与全压缩状态，自由状态下的总长度为上下座体端面间距加弹簧自由长度，全压缩状态下的长度为上下座体贴合后的总高度，选型时需要根据实际缓冲行程预留10%-15%的弹簧余量，避免弹簧被压并导致永久塑性变形。

　　上端伸出杆体的安装孔为同轴通孔，适配标准圆柱销轴，铰接时需要保证销轴与安装孔的间隙控制在0.1mm以内，避免动作过程中出现横向窜动带来的额外冲击载荷；下端圆盘座的安装面设计为平面结构，固定时需要保证安装基座的平面度不低于0.2mm，避免座体倾斜导致弹簧受力不均。在功能特性上，该结构没有额外的液压或者摩擦阻尼单元，依靠弹簧本身的弹性变形实现能量存储与释放，结构简单可靠，不存在液压阻尼器的漏油风险，也没有摩擦式阻尼器的磨损老化问题，适合在免维护、长寿命要求的场景下使用，环境适应性强，在常规的工业温湿度环境下均可稳定工作，不需要定期加注润滑脂或者更换密封件。建模过程中，螺旋弹簧的建模严格按照圆柱螺旋压缩弹簧的几何参数生成，螺旋升角、节距、丝径的参数匹配常规小载荷缓冲弹簧的设计规范，上下端的支撑圈做了并紧磨平处理，保证弹簧与上下座体的端面接触均匀，不会出现点接触导致的局部应力过大；上下座体与杆体的连接处做了圆角过渡，避免直角处的应力集中，在承受冲击载荷时不会出现连接部位断裂的问题；杆体端部的安装孔做了倒角处理，方便销轴的装配对位，减少装配时的卡滞问题。

　　对于结构设计从业者来说，这类基础缓冲元件的三维模型可直接复用在各类需要轴向缓冲的小型机构中，不需要从零开始绘制弹簧与安装座的配合结构，可直接根据自身的安装空间、载荷大小调整弹簧丝径、节距、整体长度等参数，缩短设计周期；对于设备选型人员来说，可通过该模型直观核对安装尺寸、动作行程是否匹配自身设备的安装空间，提前排查干涉风险，避免选型错误导致的装配返工。需要注意的是，这类纯弹簧阻尼结构本身不具备振动能量耗散能力，反弹力与压缩力基本一致，如果应用在需要抑制反弹的场景中，可在上下座体之间增加阻尼橡胶垫或者微型摩擦阻尼片，在不改变整体安装尺寸的前提下获得合适的阻尼特性，拓展结构的适用场景。
