多工位面罩加工成型设备结构设计

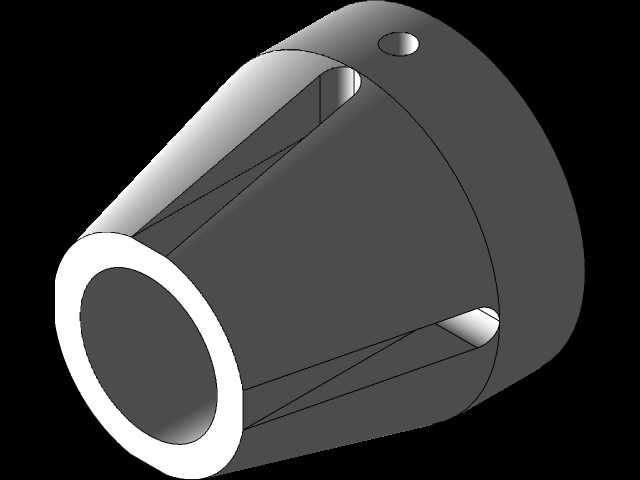

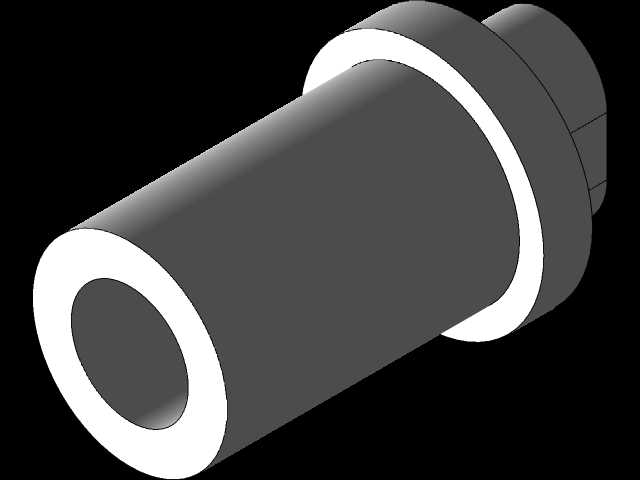

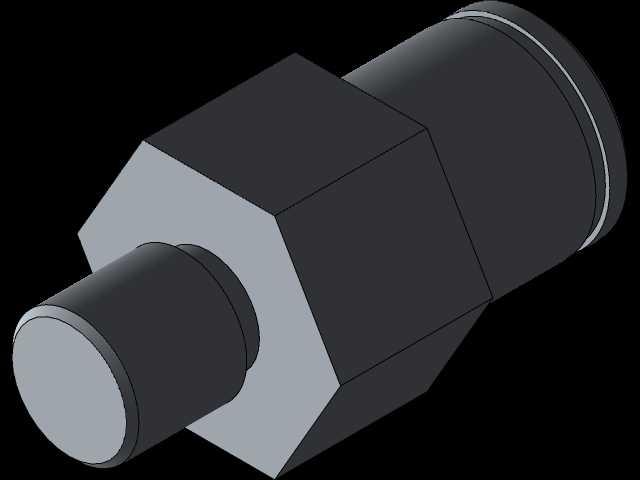

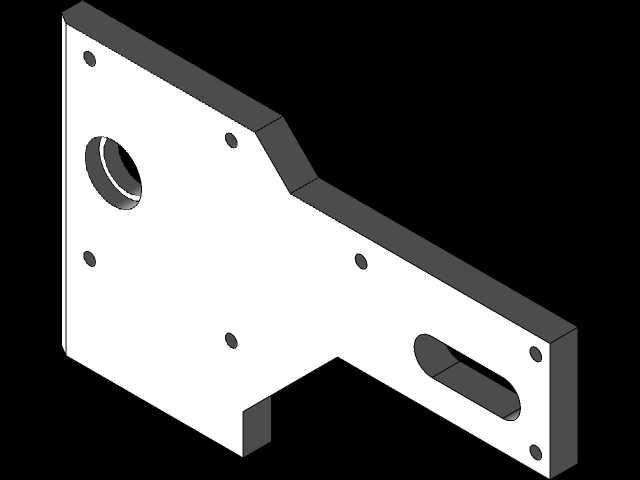

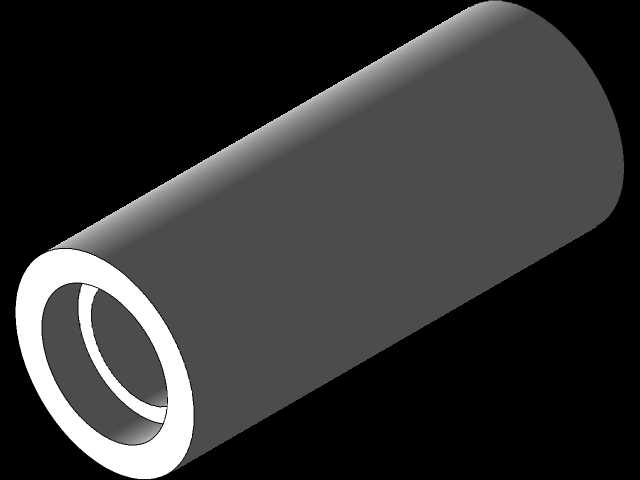

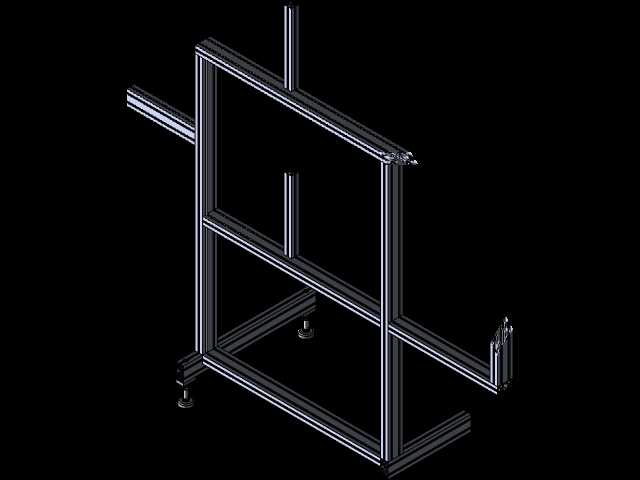

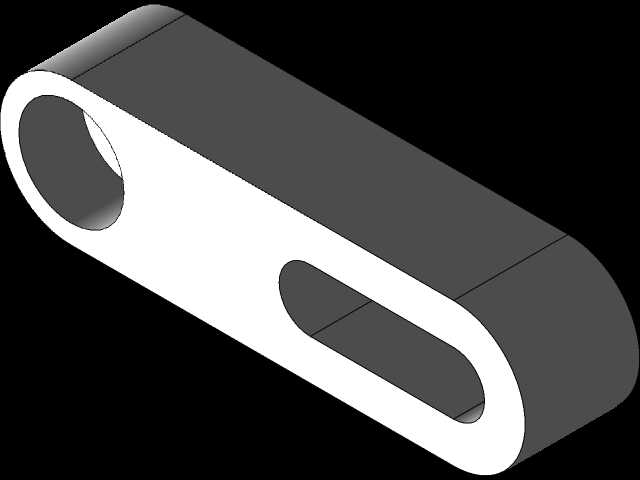

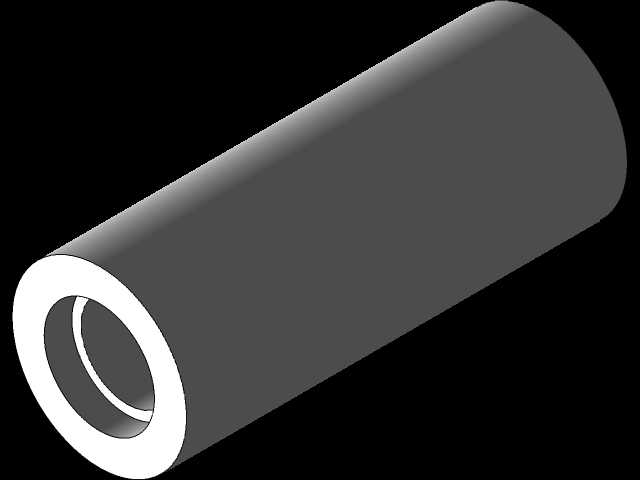

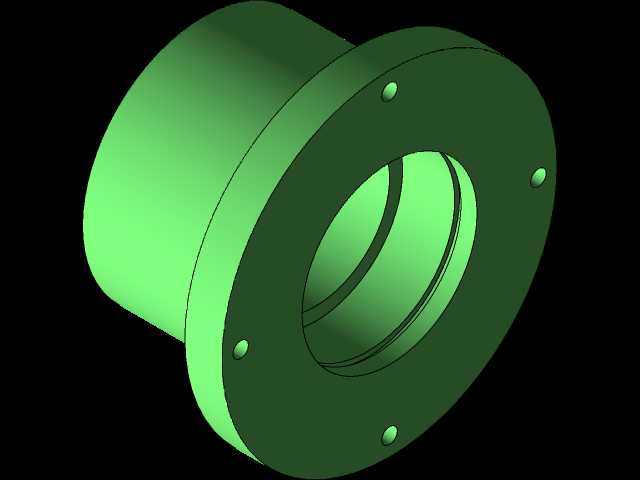

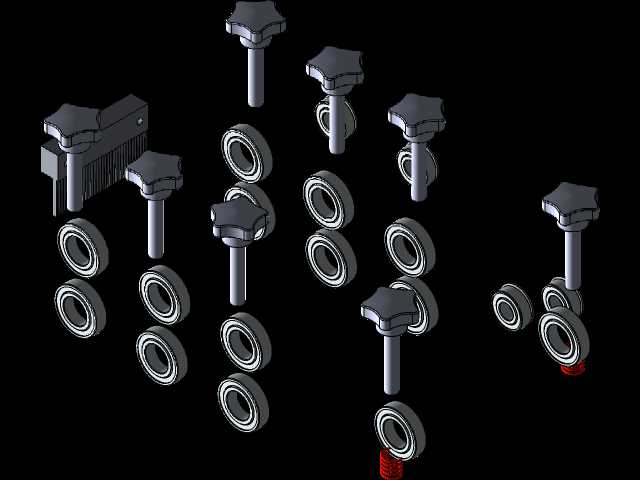

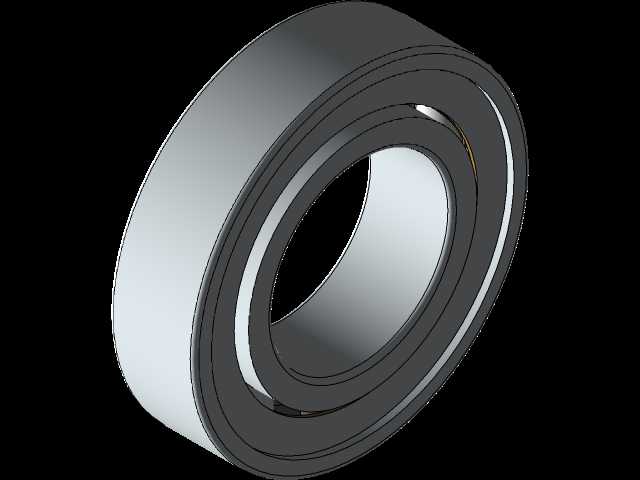

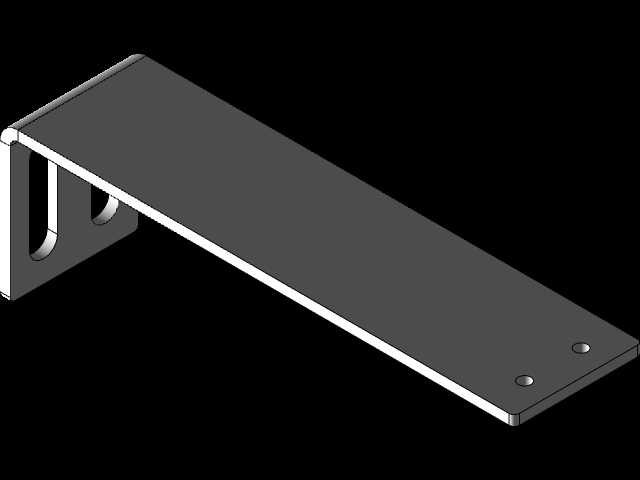

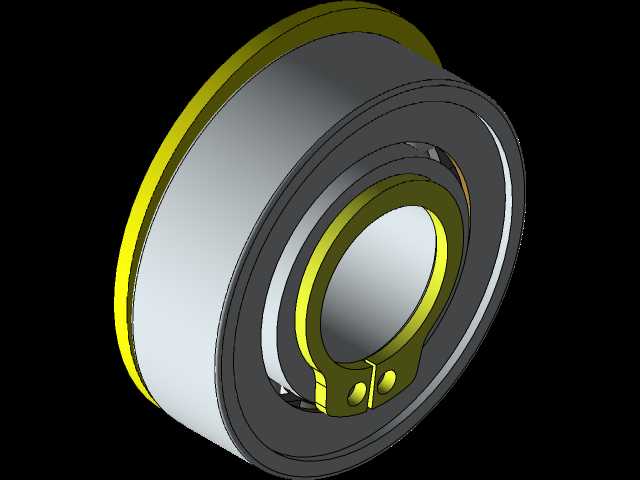

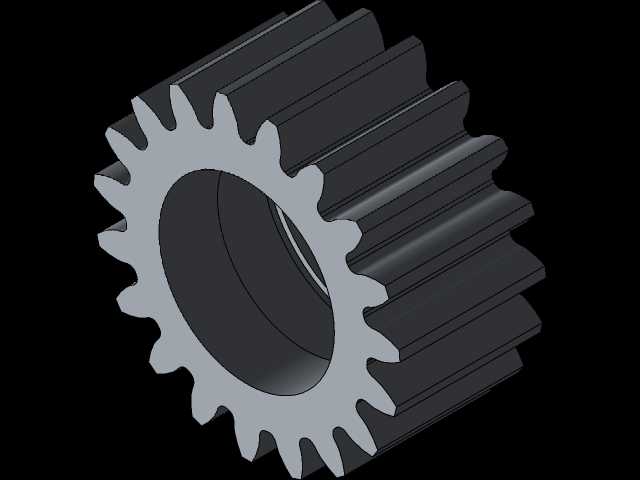

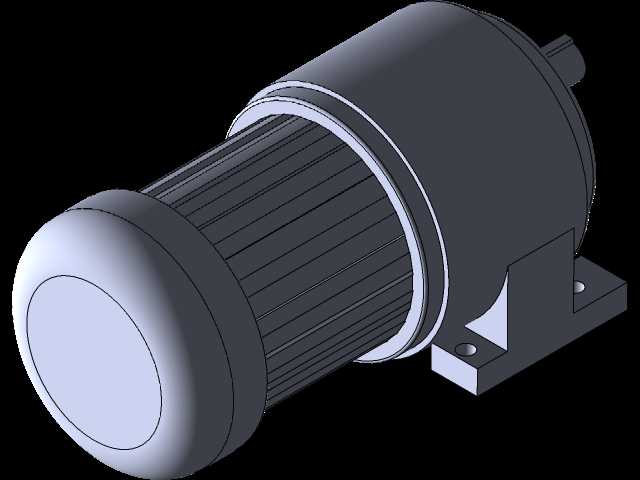

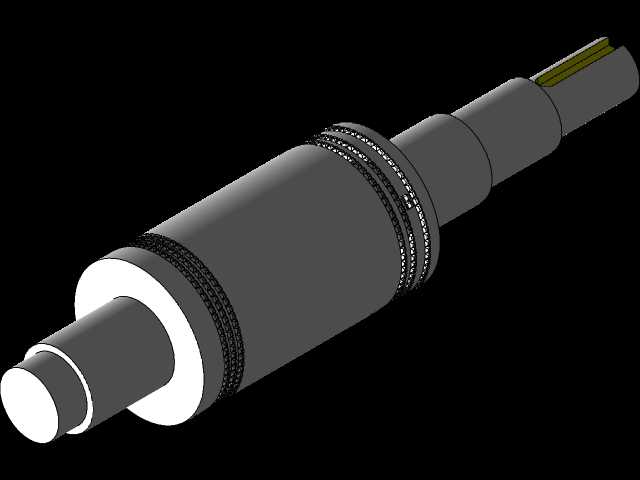

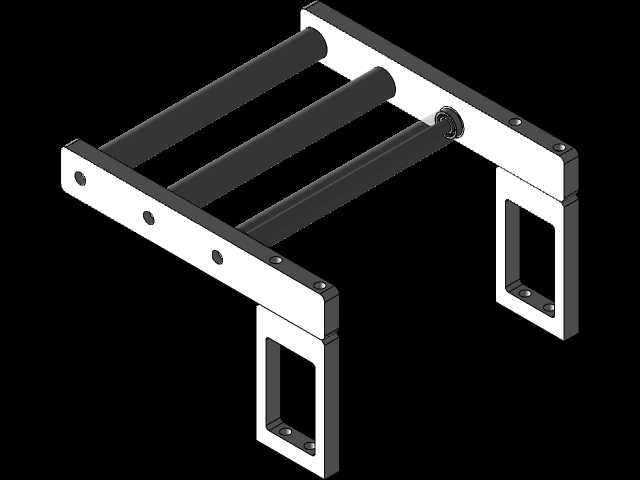

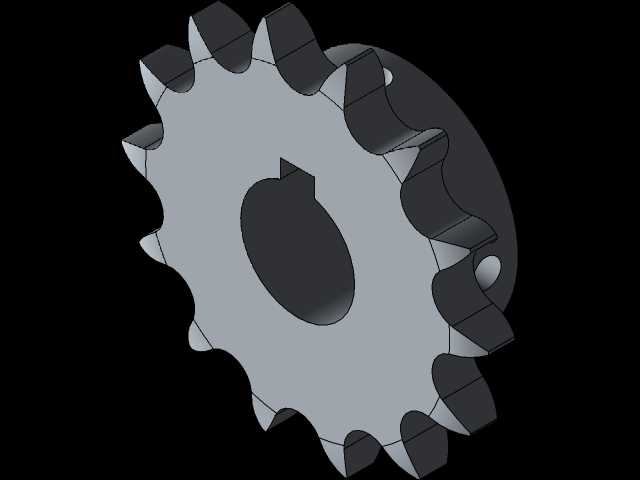

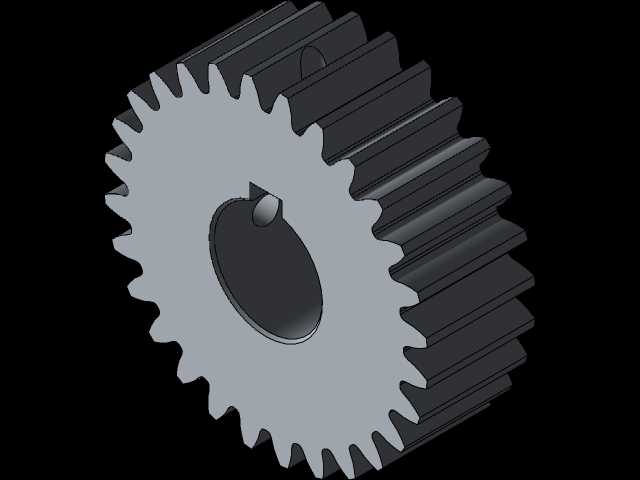

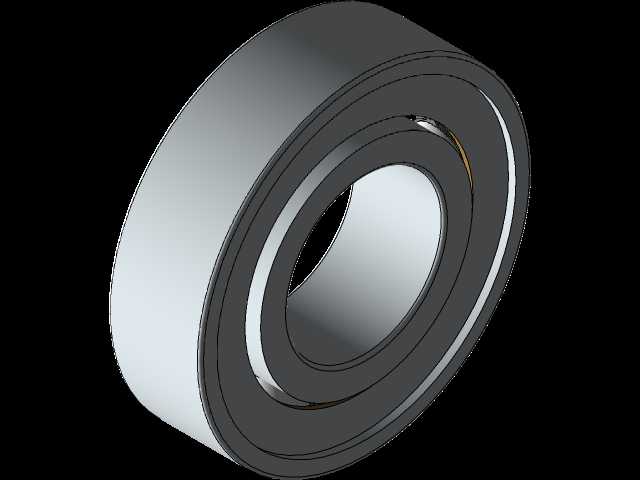

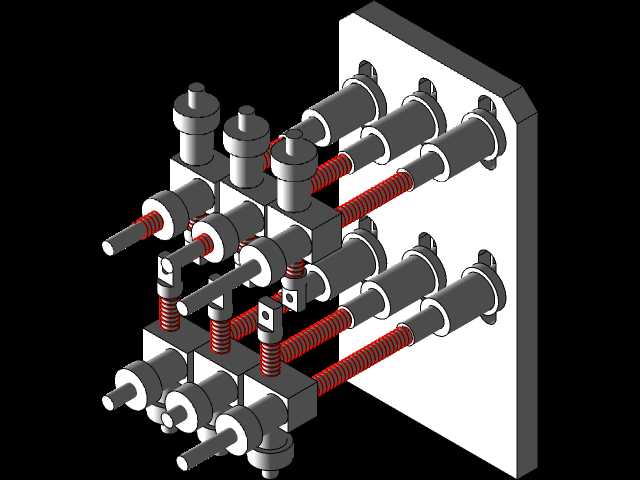

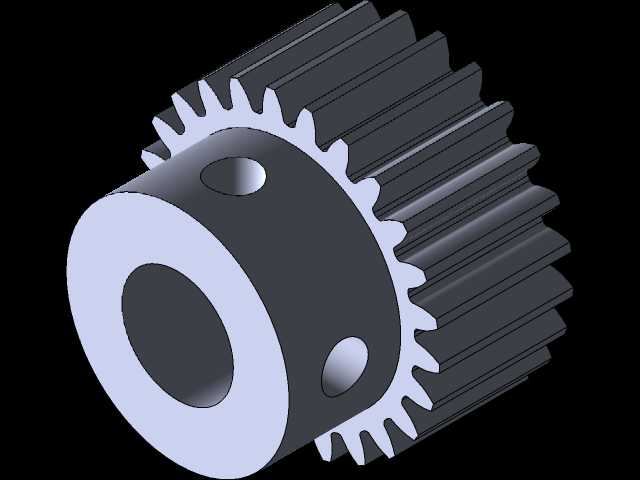

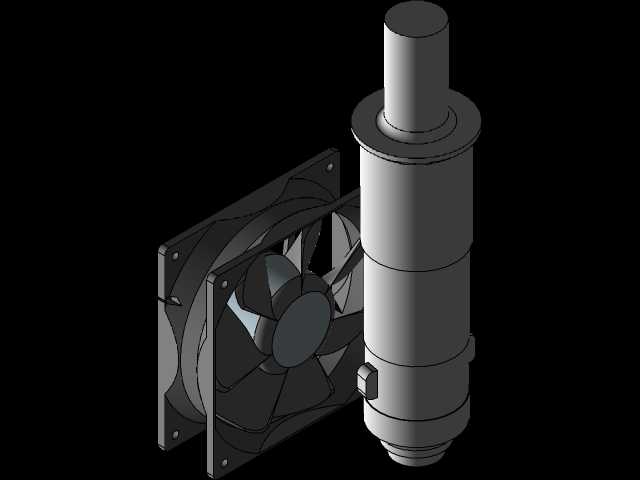

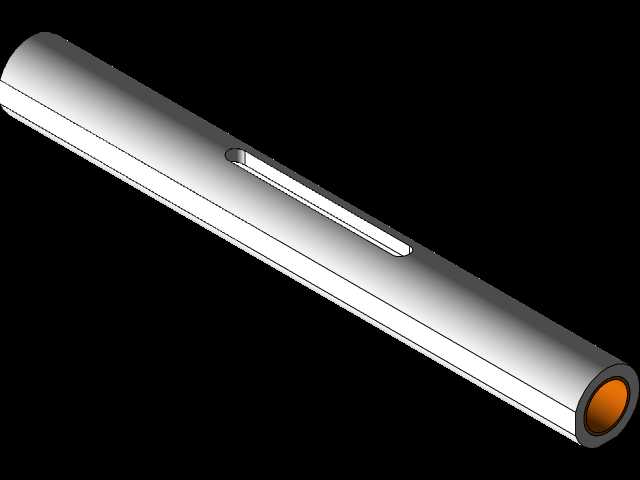

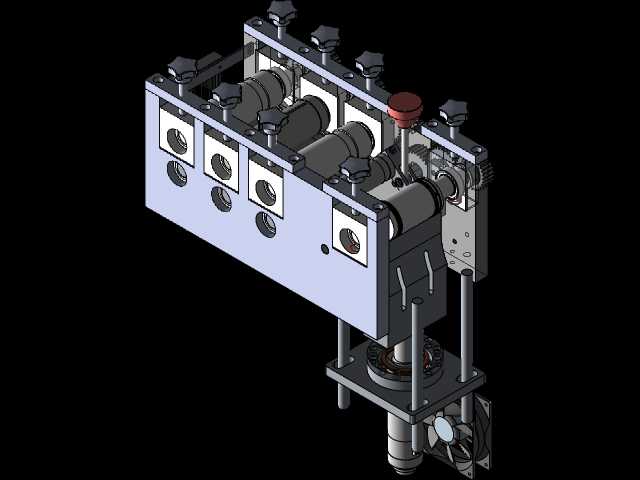

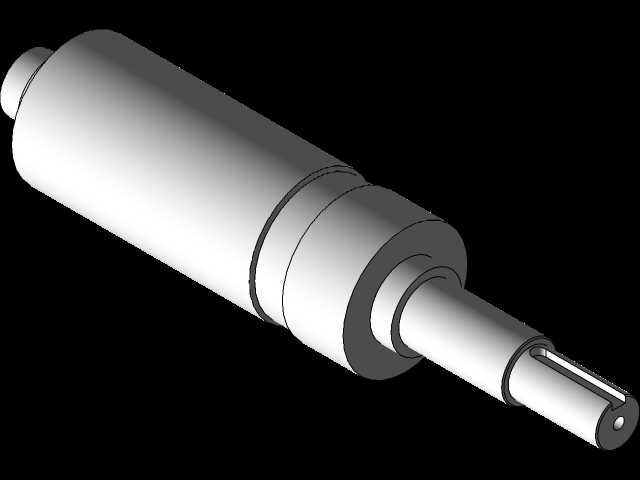

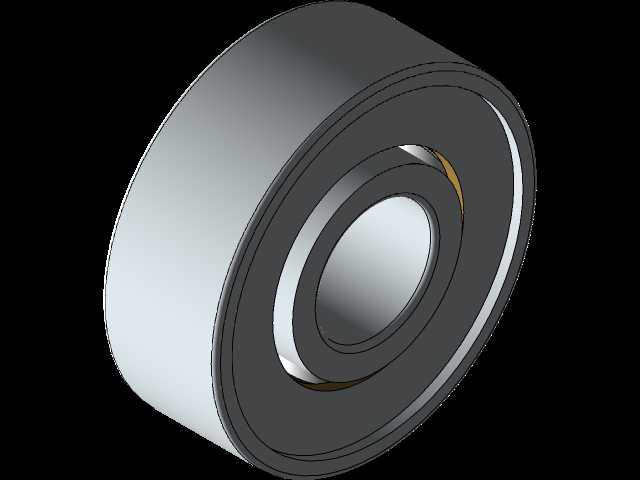

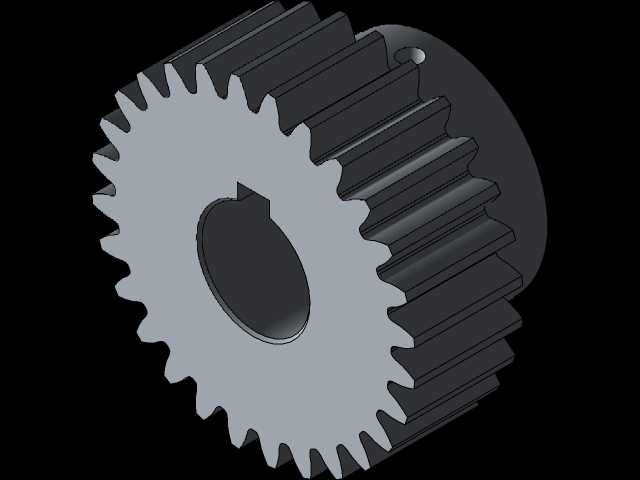

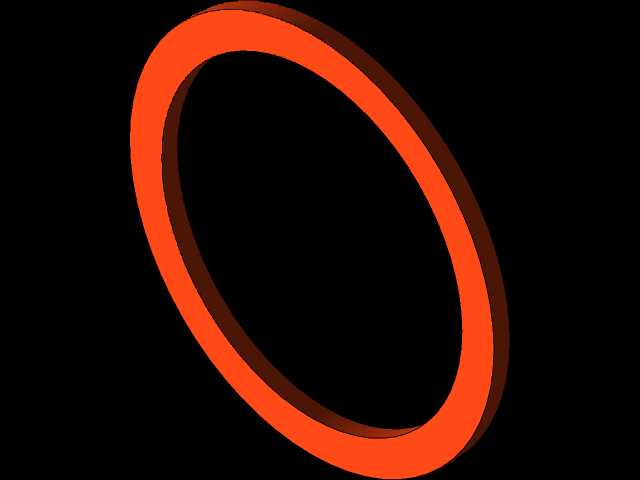

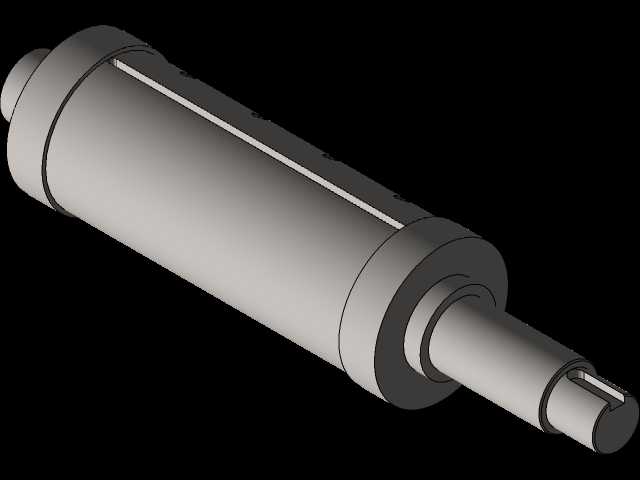

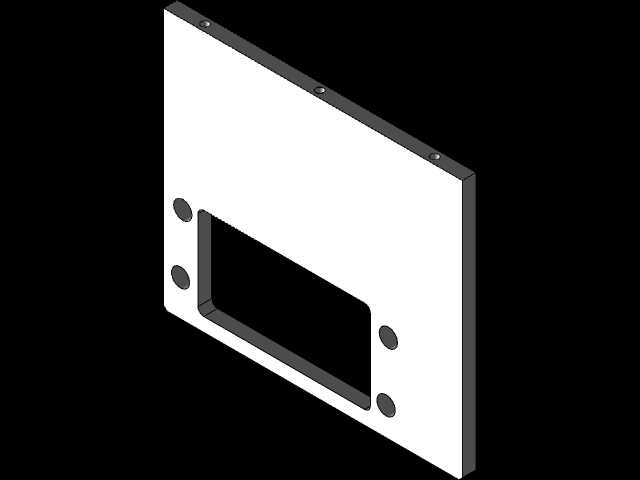

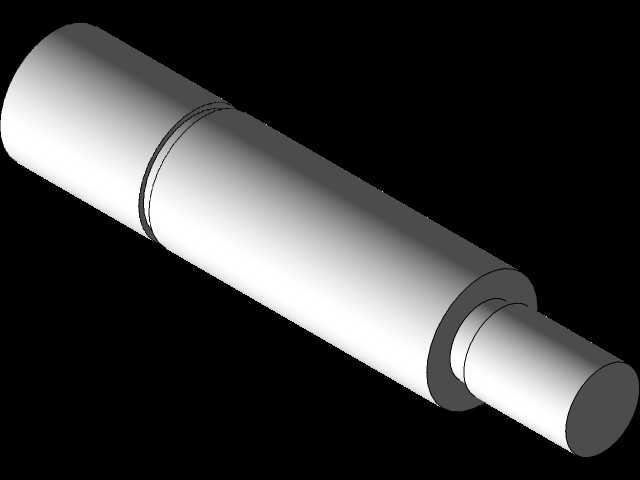

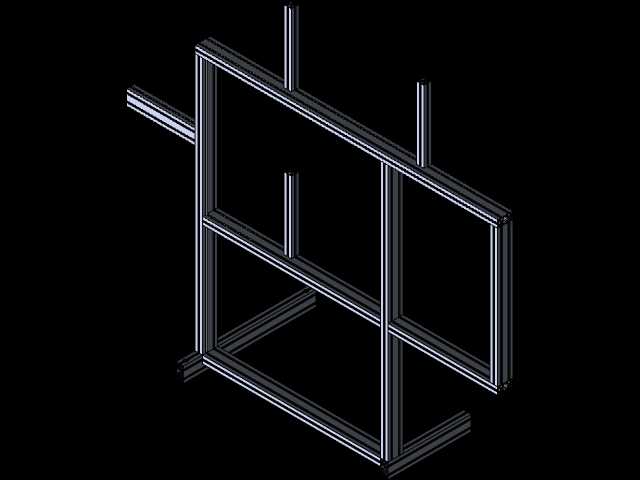

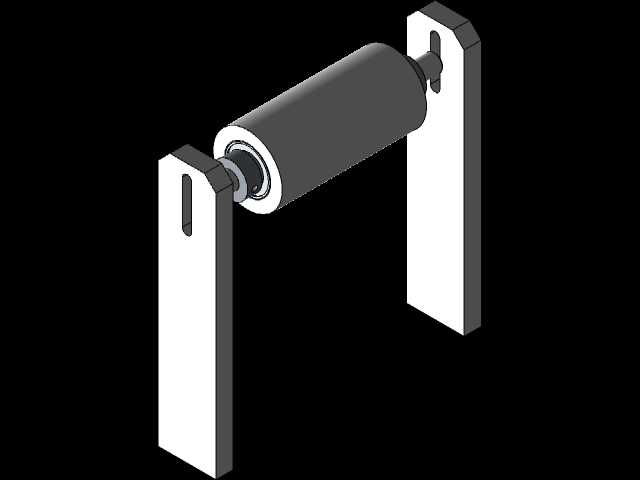

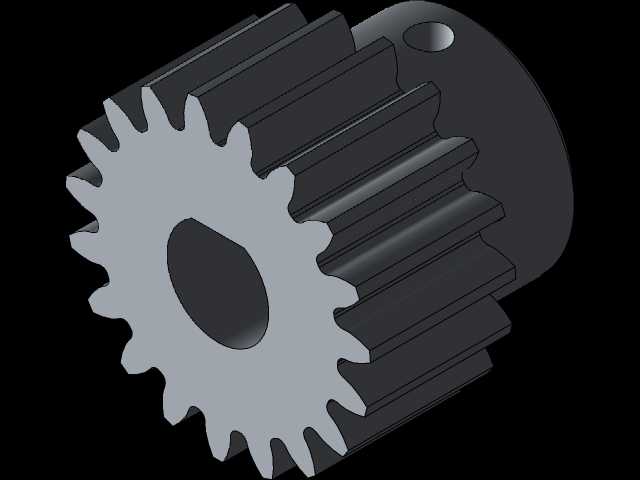

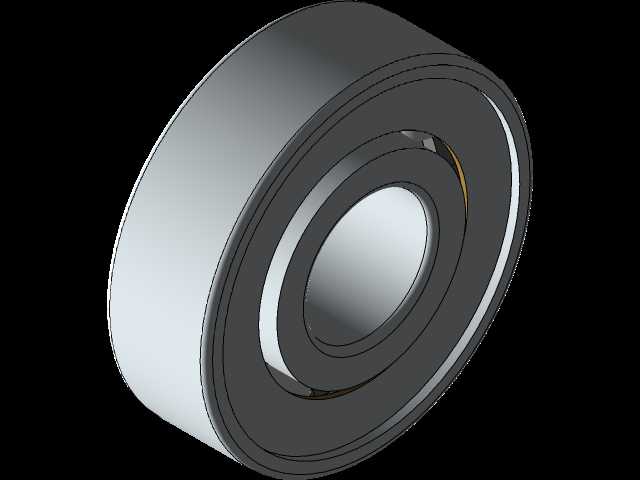

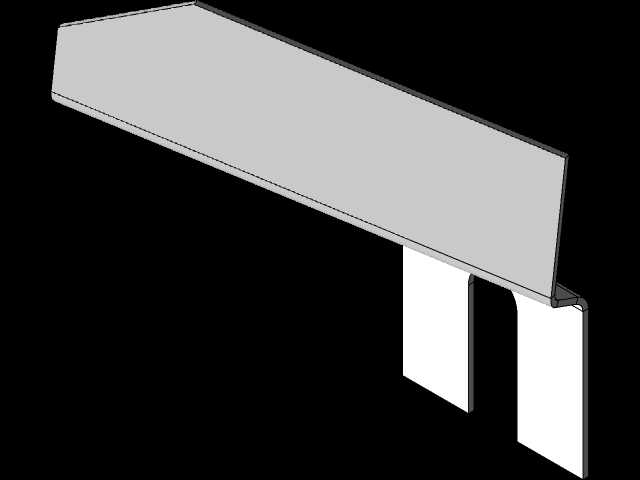

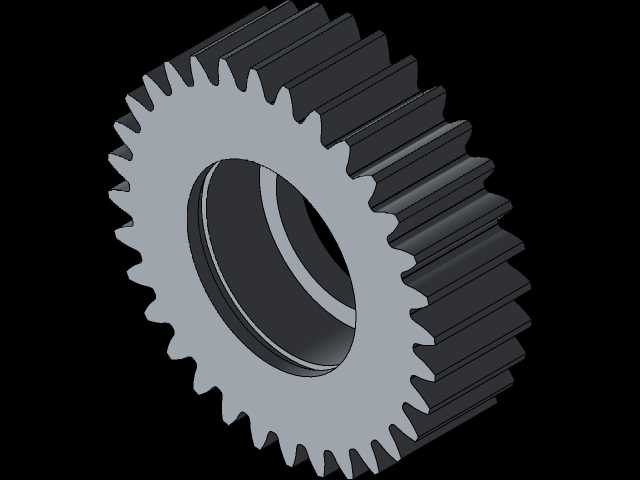

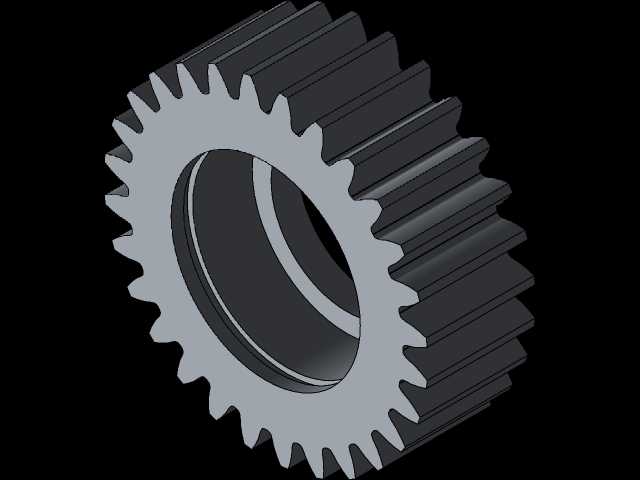

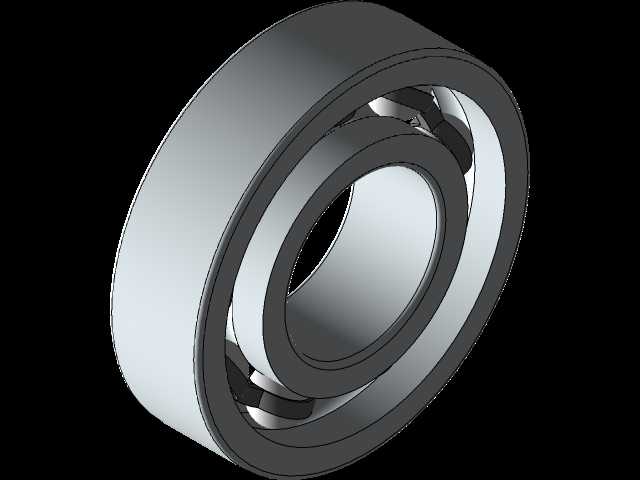

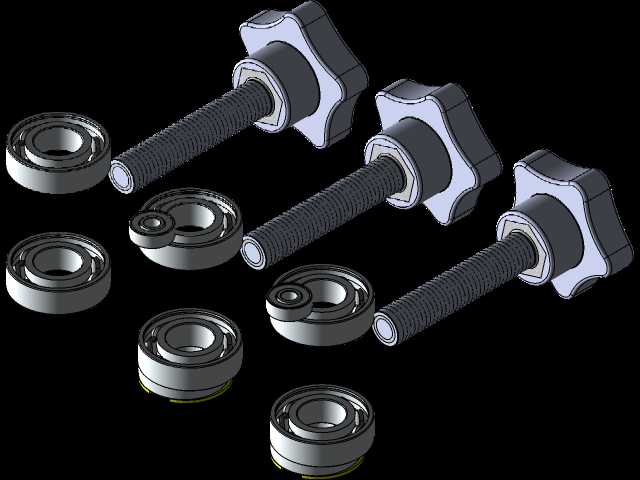

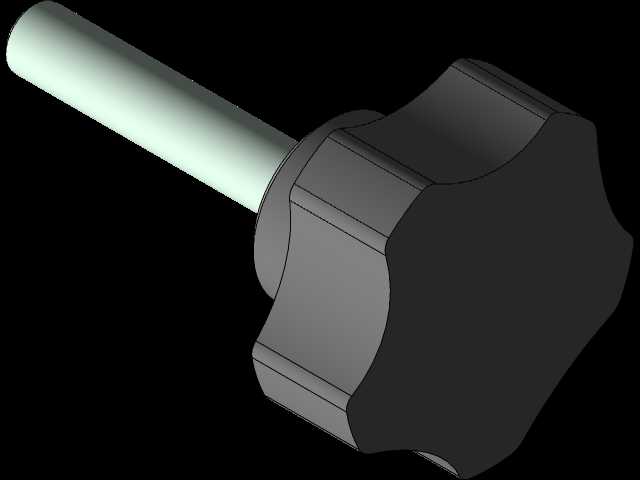

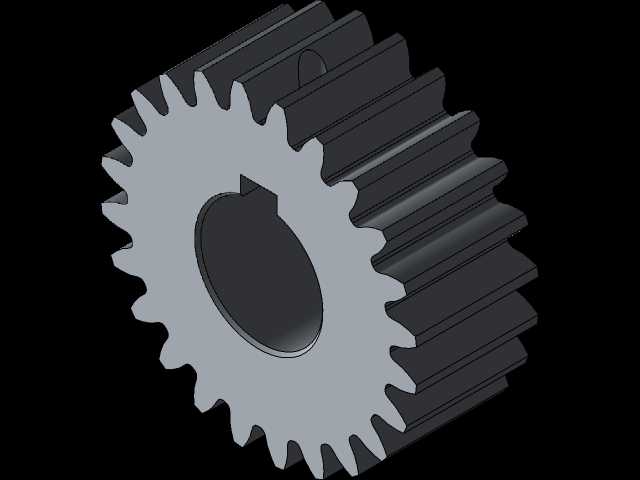

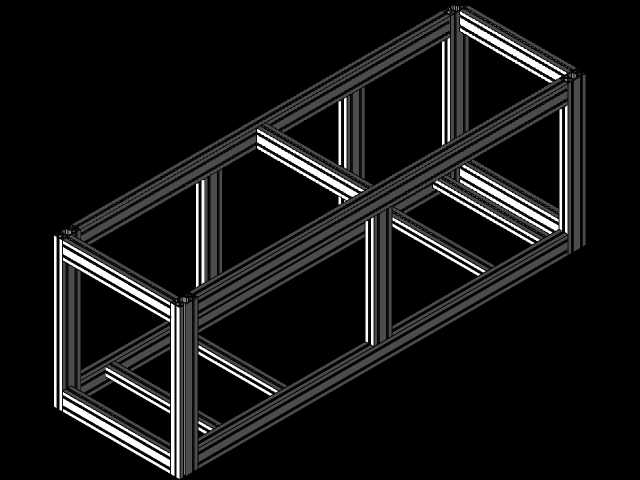

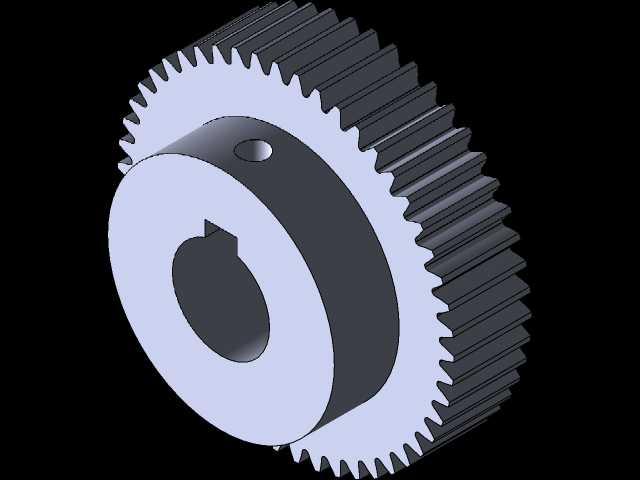

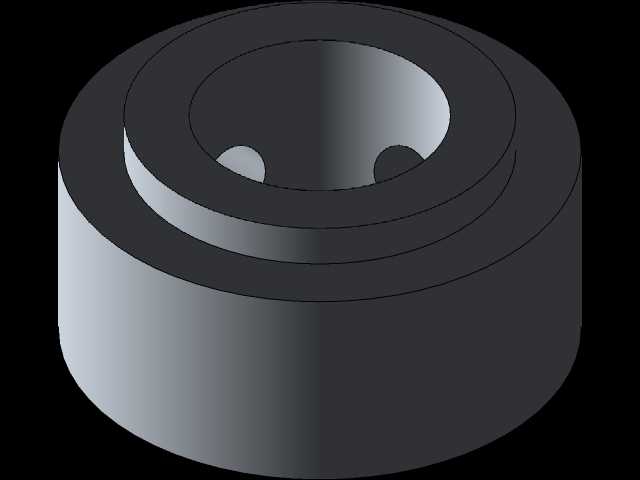

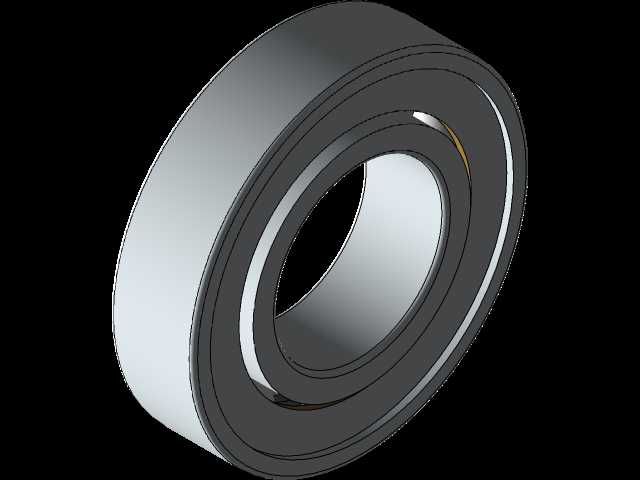

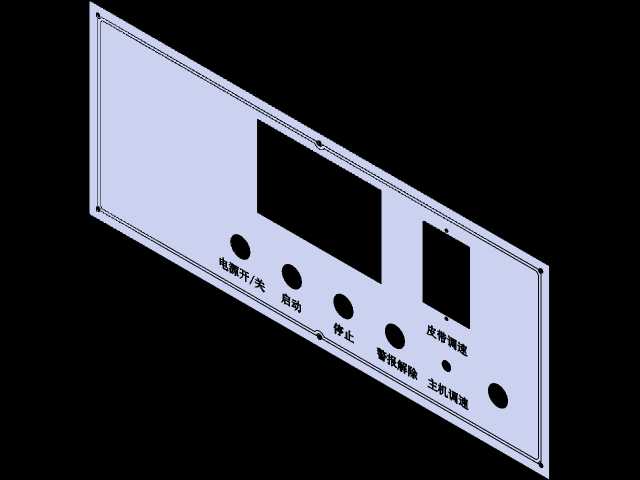

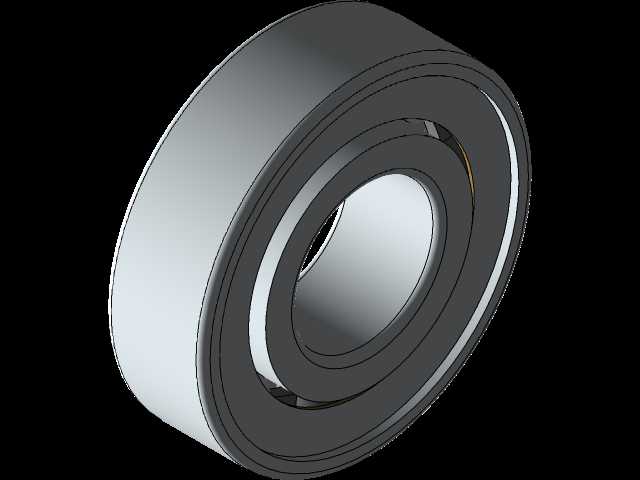

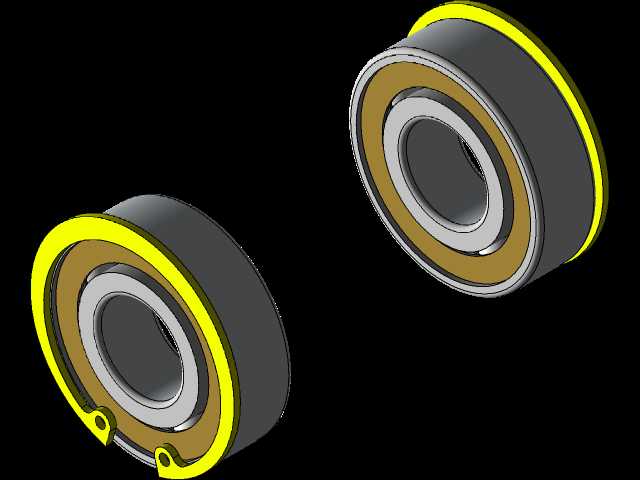

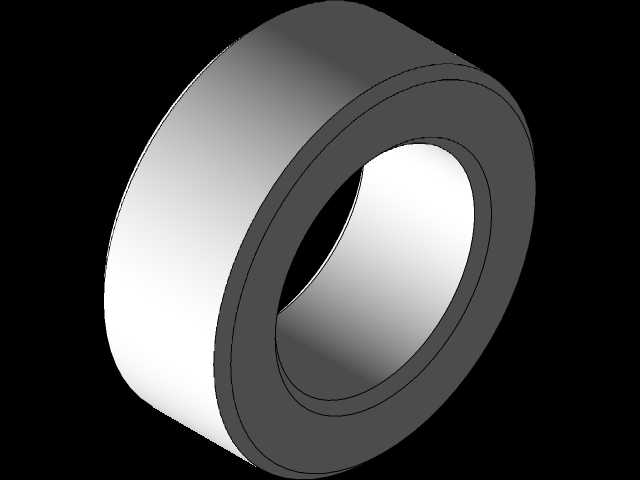

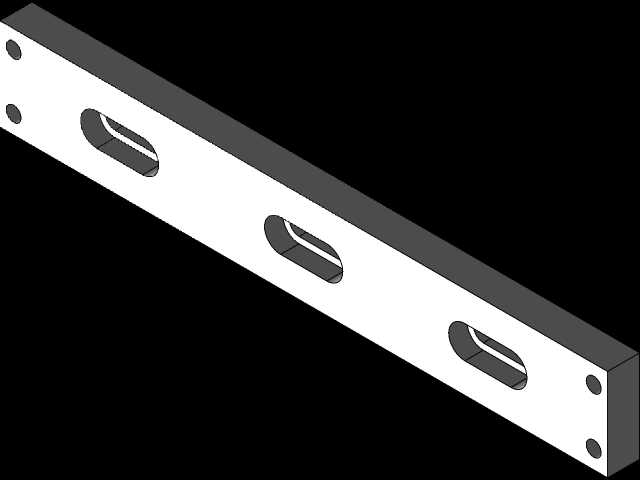

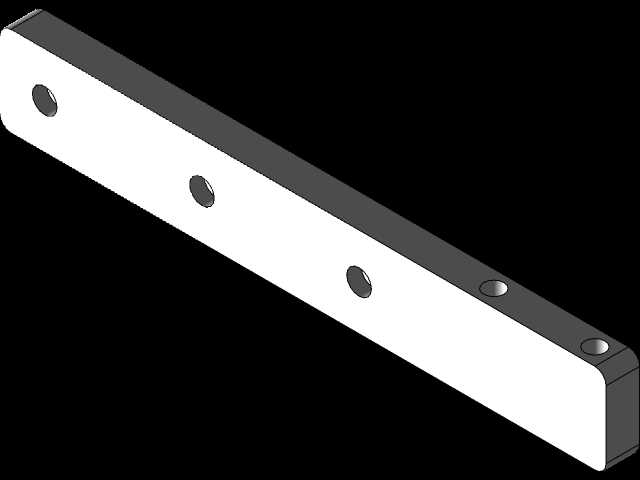

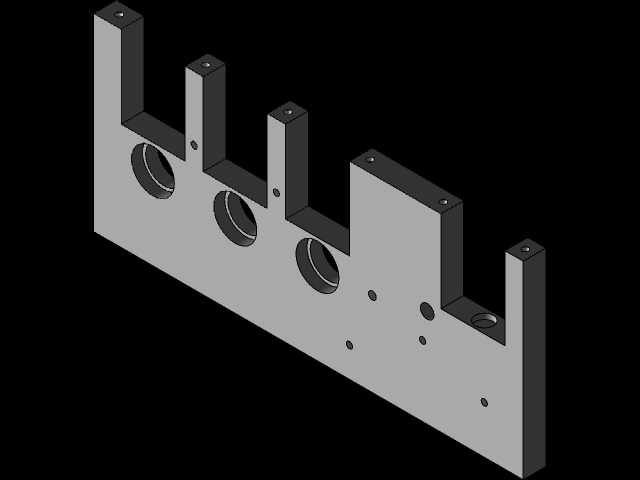

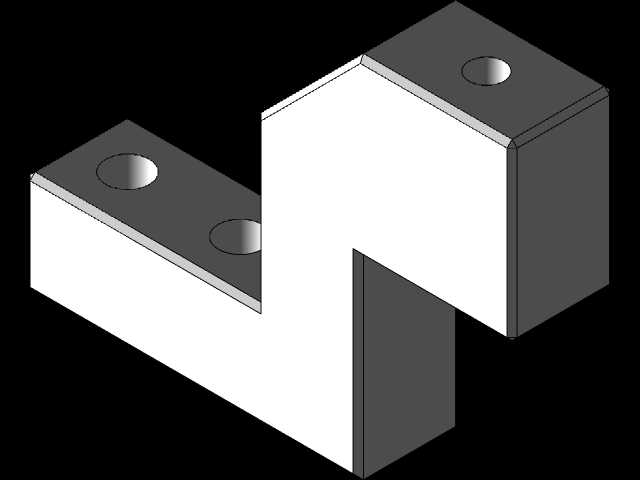

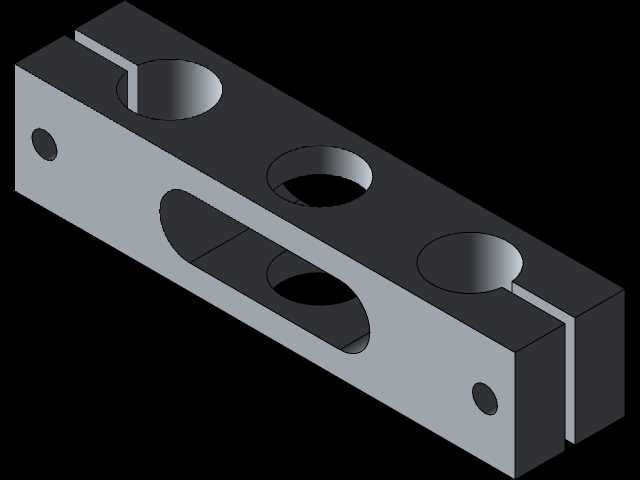

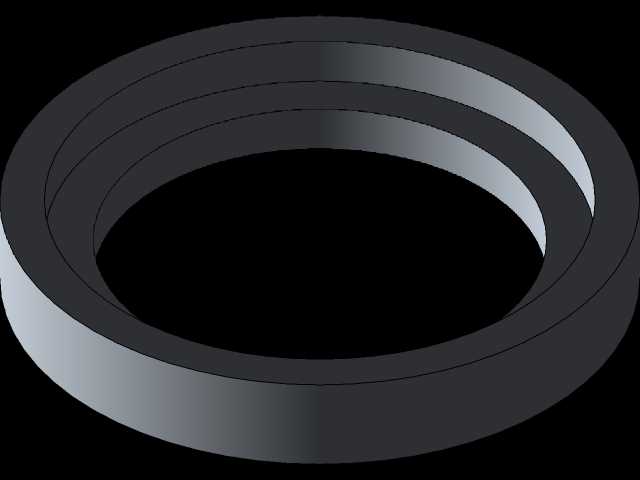

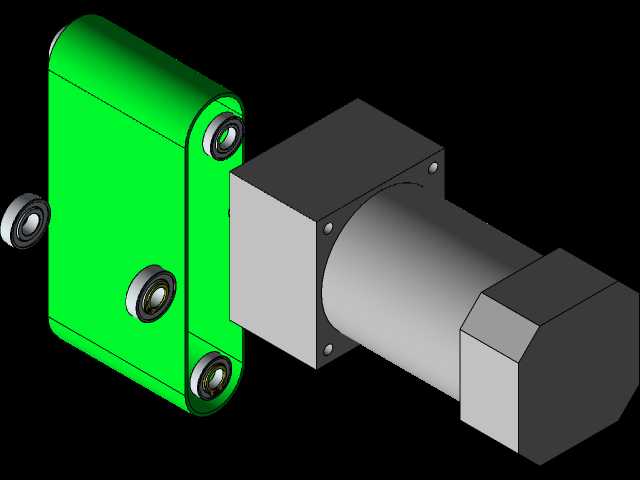

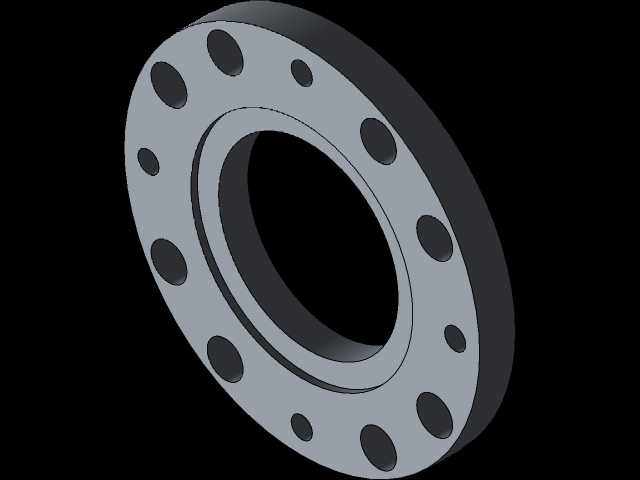

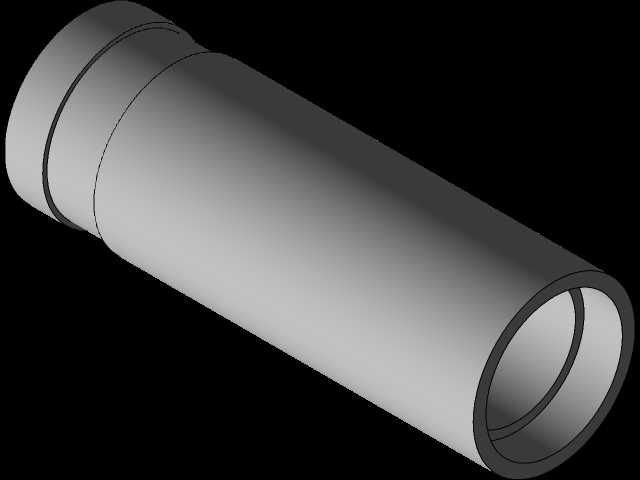

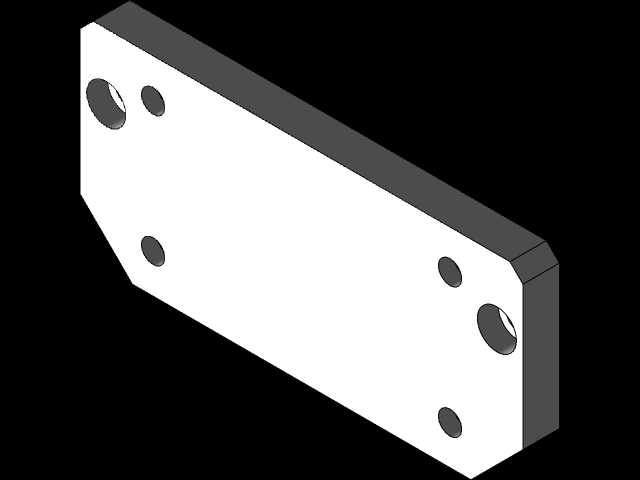

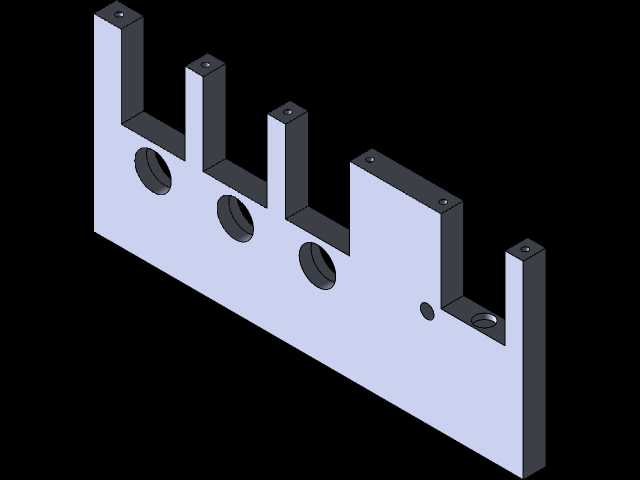

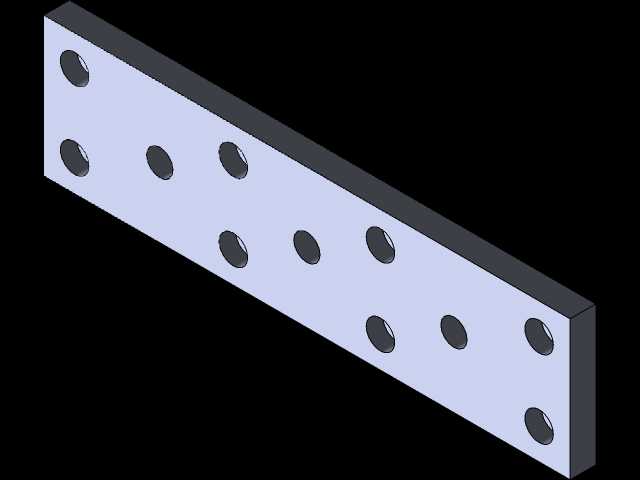

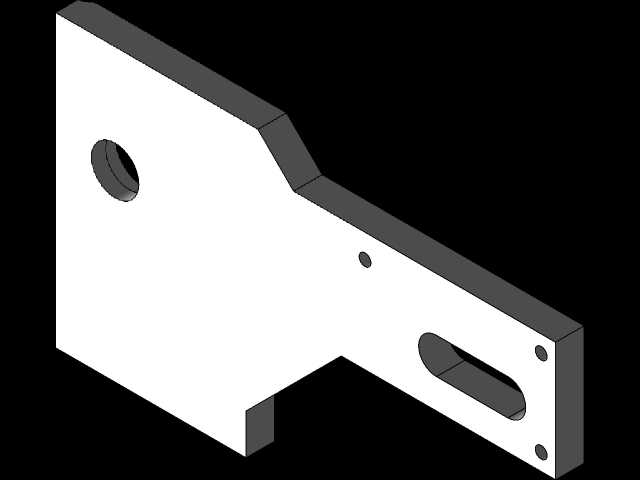

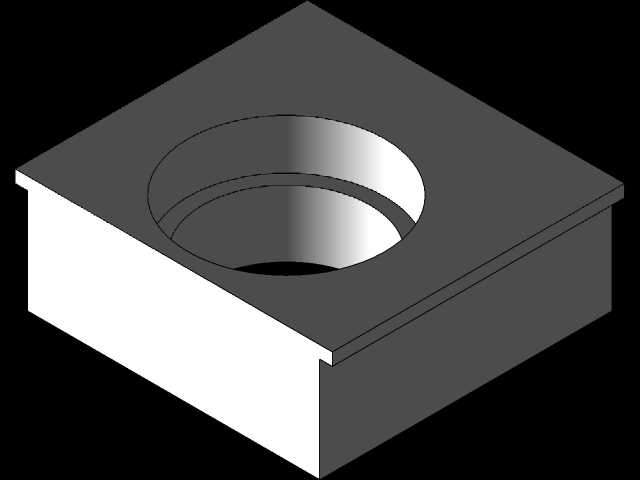

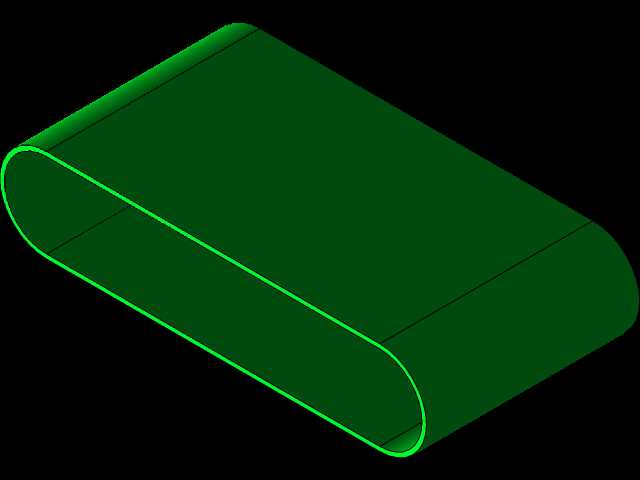

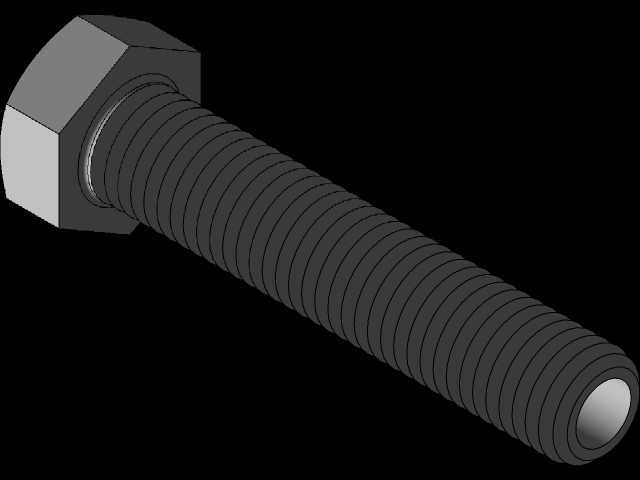

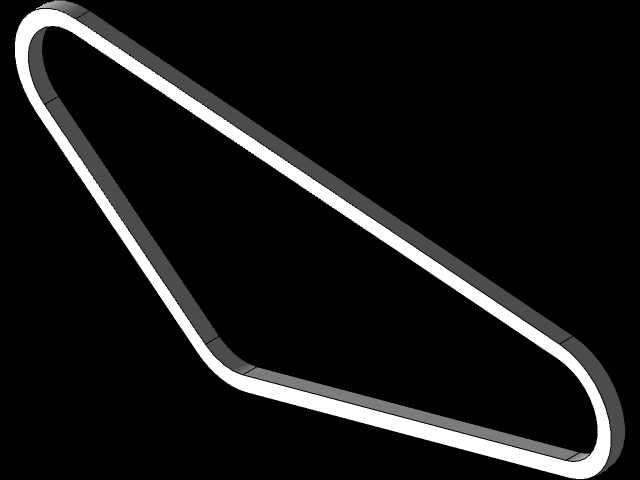

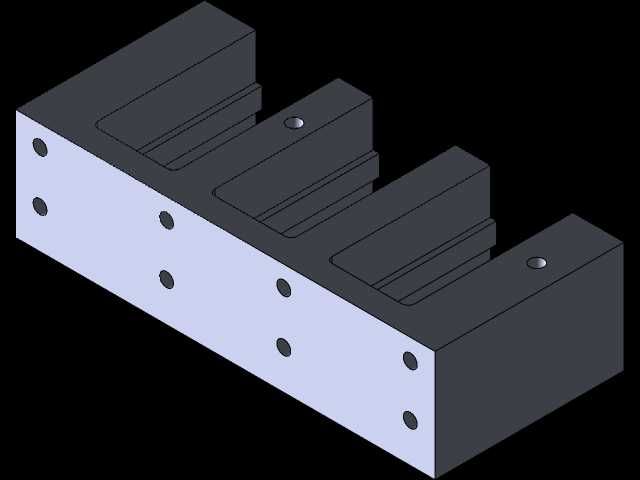

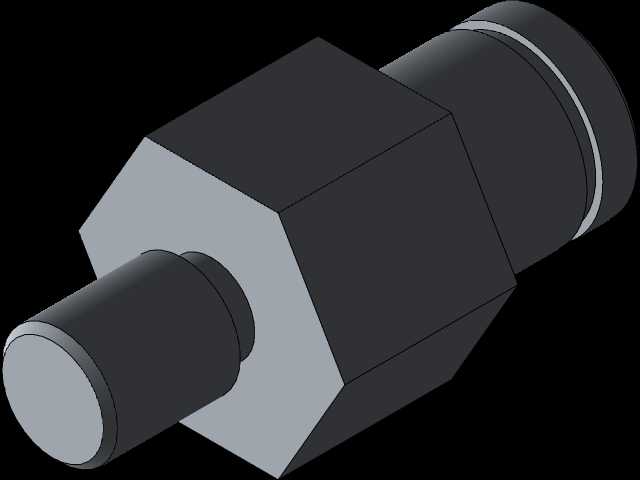

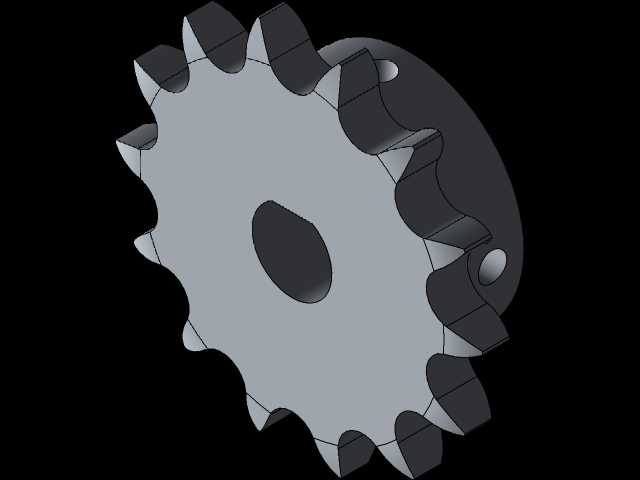

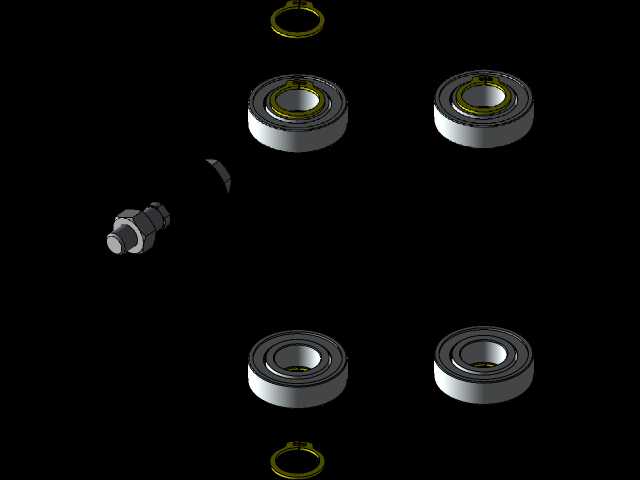

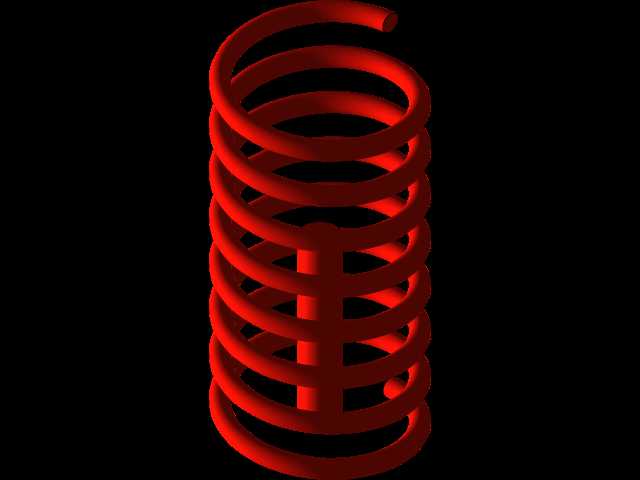

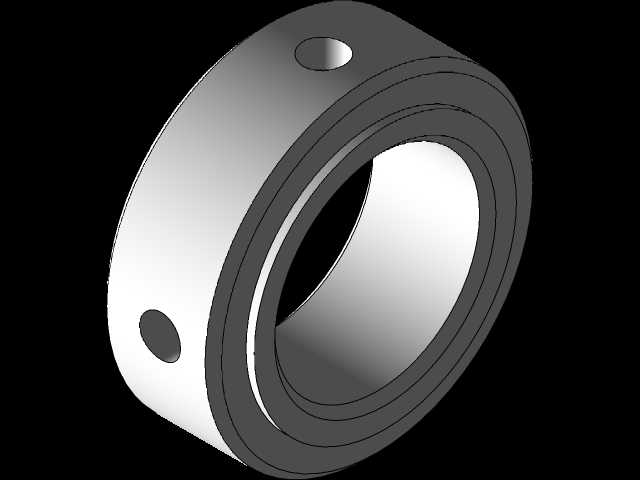

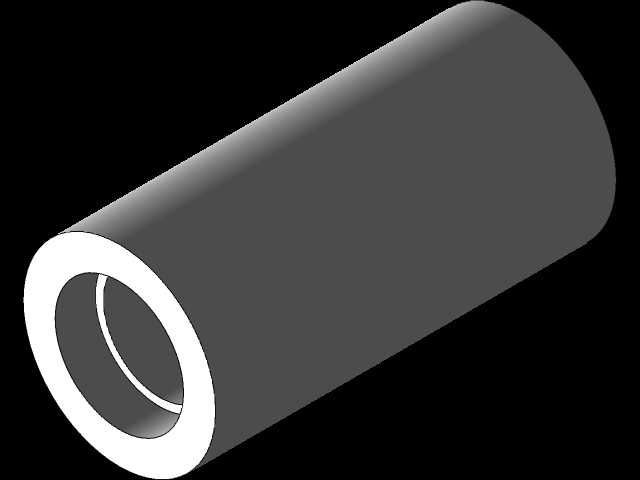

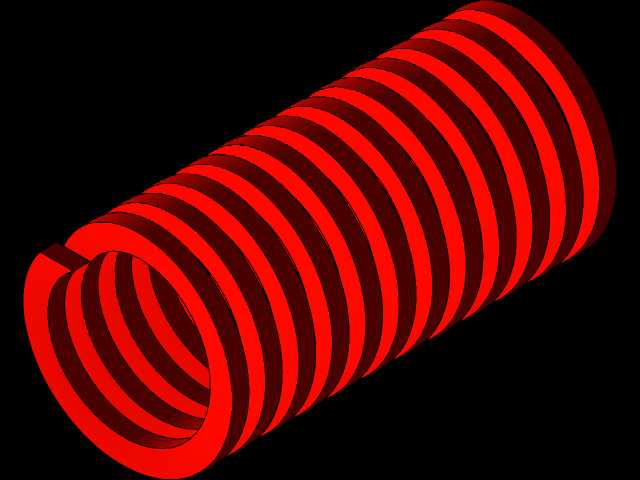

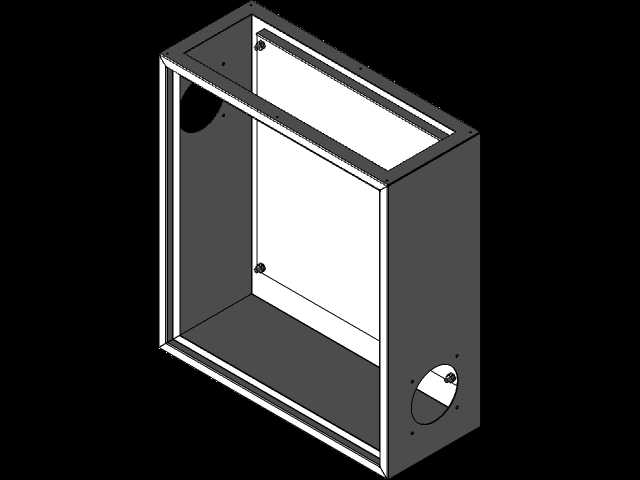

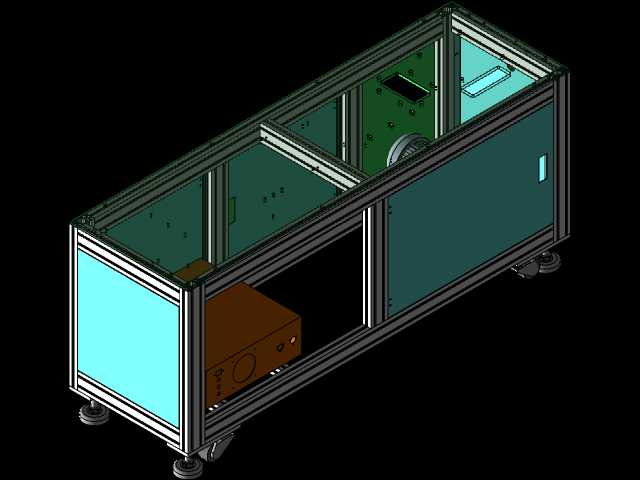

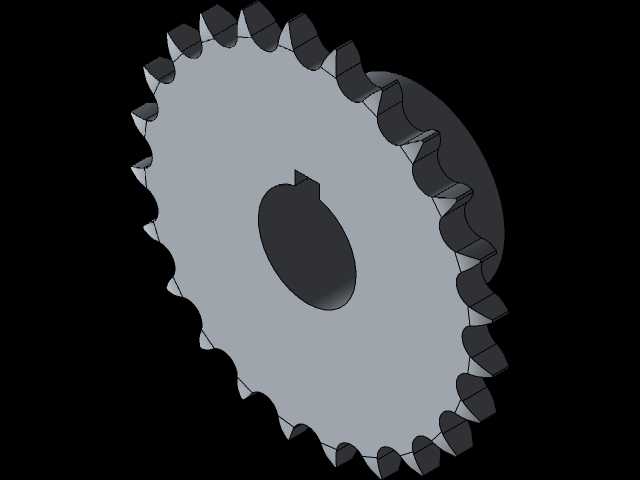

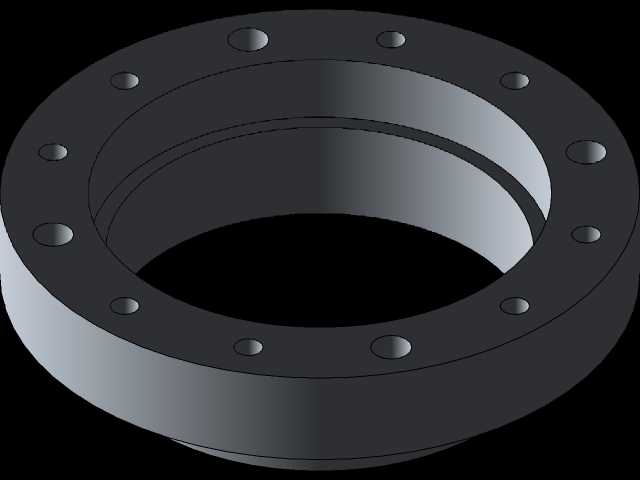

本作品采用三维参数化建模方式完成整套面罩加工设备的结构设计，建模过程中对每一个零部件进行独立特征构建，通过拉伸、旋转、扫描、阵列等基础建模命令完成零件实体搭建，再按照实际装配约束关系完成整机的虚拟装配，全程保证各部件间的干涉量为零，确保结构设计的合理性与可加工性。渲染阶段针对不同材质的零部件赋予对应的材质属性：机架部分采用哑光金属漆材质，还原冷轧钢板焊接机架的磨砂质感，调节旋钮采用黑色电木材质，突出绝缘防滑的部件特性，传动辊轴采用抛光不锈钢材质，体现金属加工面的光洁度，顶部急停按钮采用红色哑光塑料材质，起到醒目的视觉提示作用，底部支撑立柱采用发黑处理的金属材质，区分不同功能部件的材质差异。整机结构采用立式分层布局，上层为多组平行排布的辊压成型工位，每组工位配备独立的间隙调节旋钮，可根据加工面料的厚度差异调整辊轴间距，适配不同规格面罩的生产需求；中部设置传动齿轮组，将动力同步传递至各个辊轴，保证各工位运转的同步性，避免面料输送过程中出现拉扯、错位问题；顶部设置红色急停按钮，可在设备异常状态下快速切断动力，保障操作安全；下层设置旋转支撑底座，内置轴承与回转支撑结构，可实现设备上部主体的角度调整，方便生产过程中对接不同方向的出料、进料工位，底座侧边设置散热风扇，为下部传动组件提供持续散热，避免长时间运转导致的部件温升过高。设计过程中优先考虑设备的调试便捷性，所有调节旋钮均布置在设备正面操作区域，操作人员无需探身至设备内侧即可完成工位间隙调整，各传动部件外侧设置防护挡板，避免生产过程中异物卷入传动结构，同时预留了足够的维护空间，方便后期对辊轴、齿轮等易损件进行更换保养。整套模型完整还原了设备的所有结构细节，从紧固件的排布到密封件的位置都按照实际生产标准进行搭建，可直接用于设备的方案评审、结构优化以及生产加工参考。
