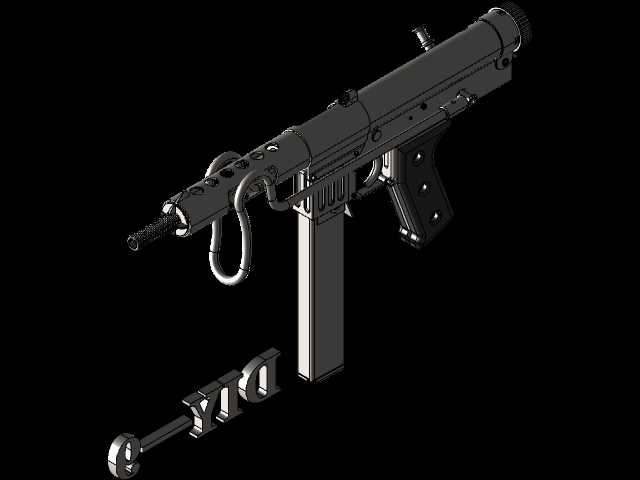

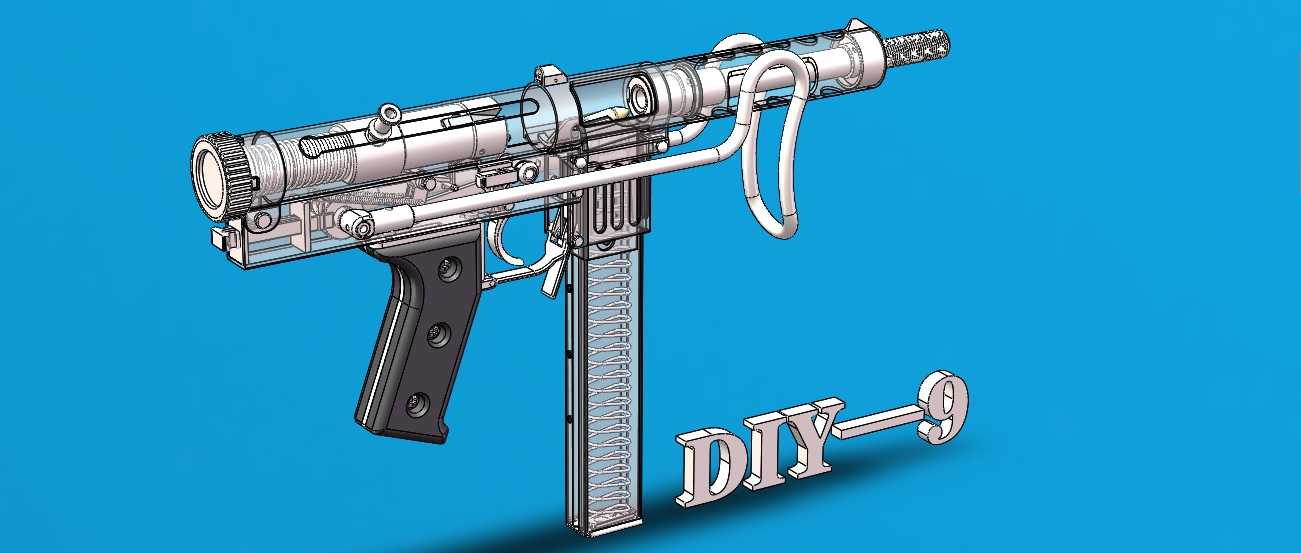

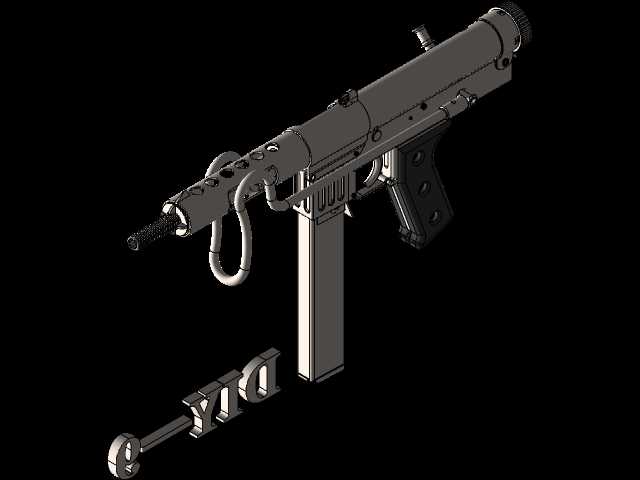

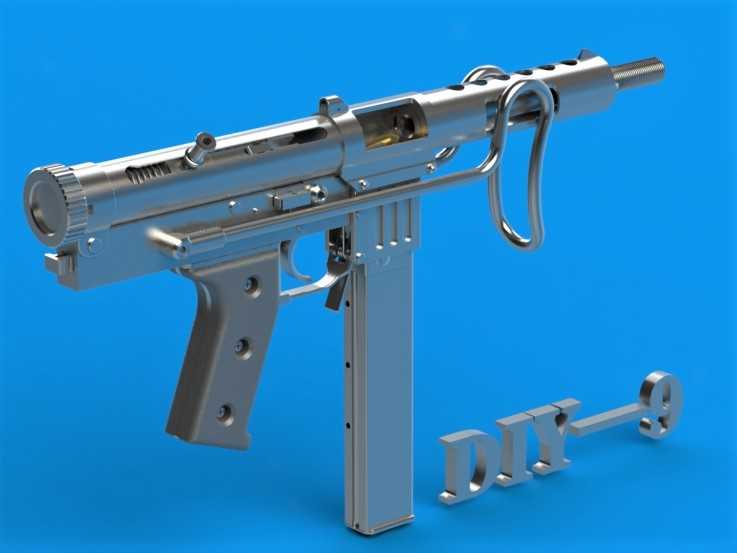

DIY-9型9mm贴片冲锋枪结构三维设计

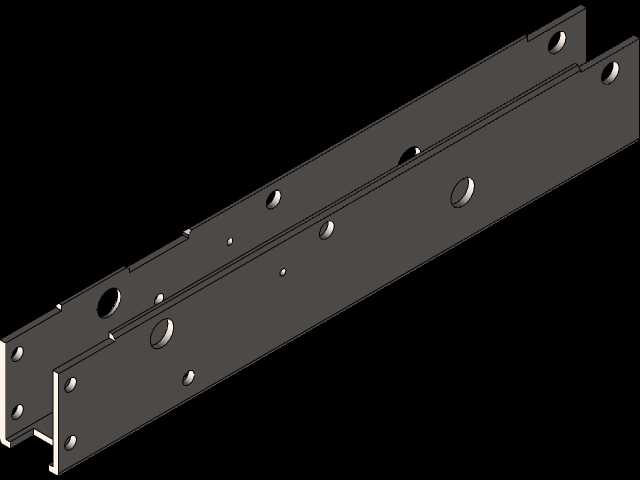

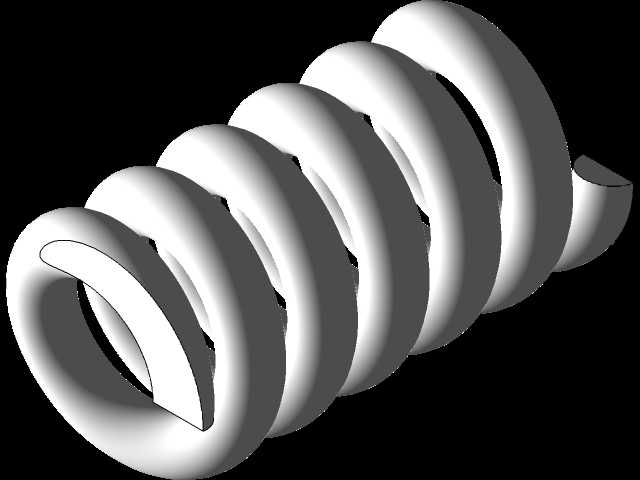

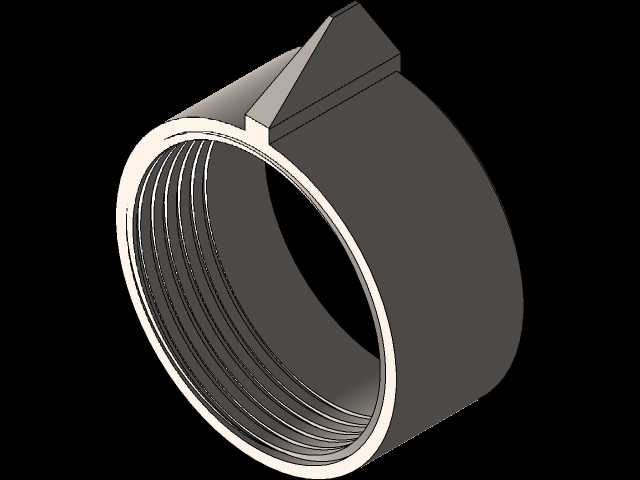

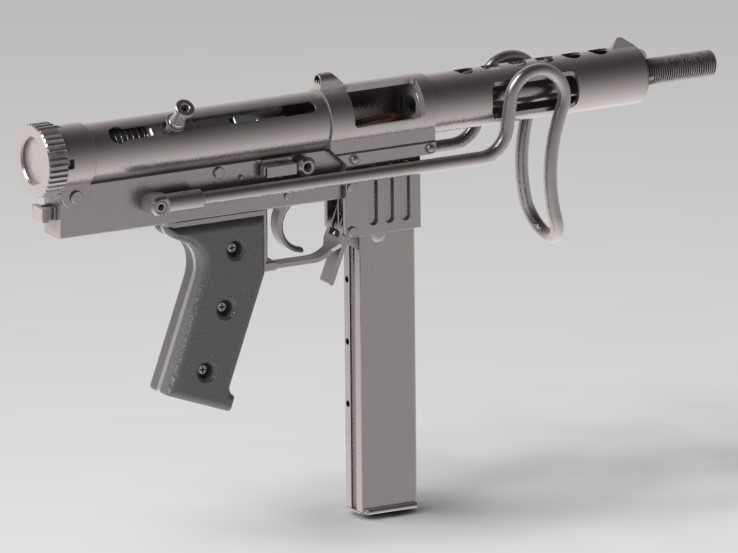

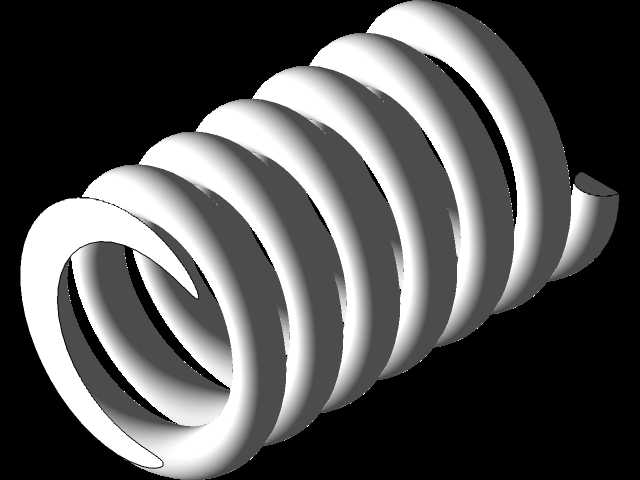

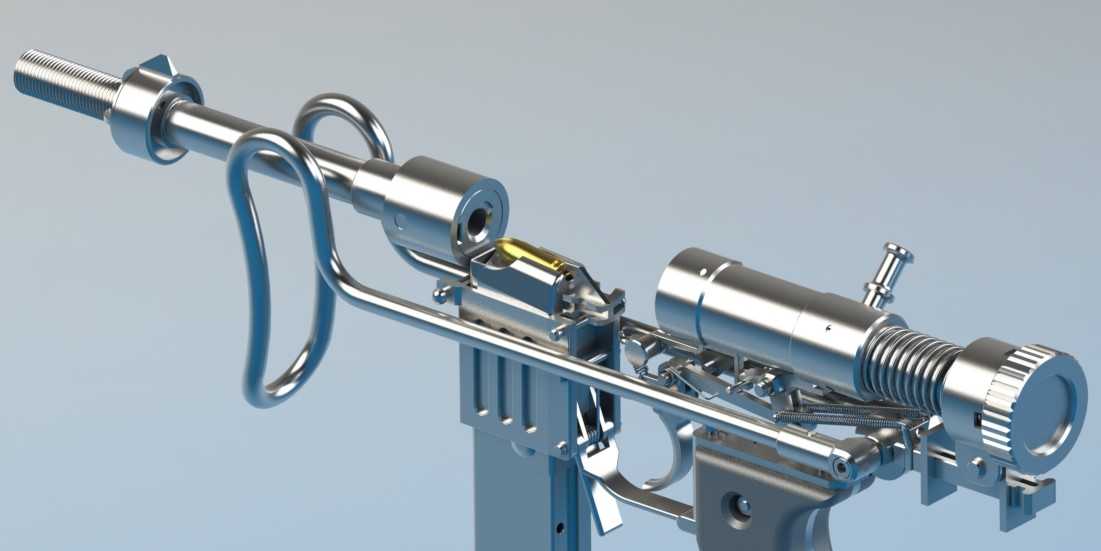

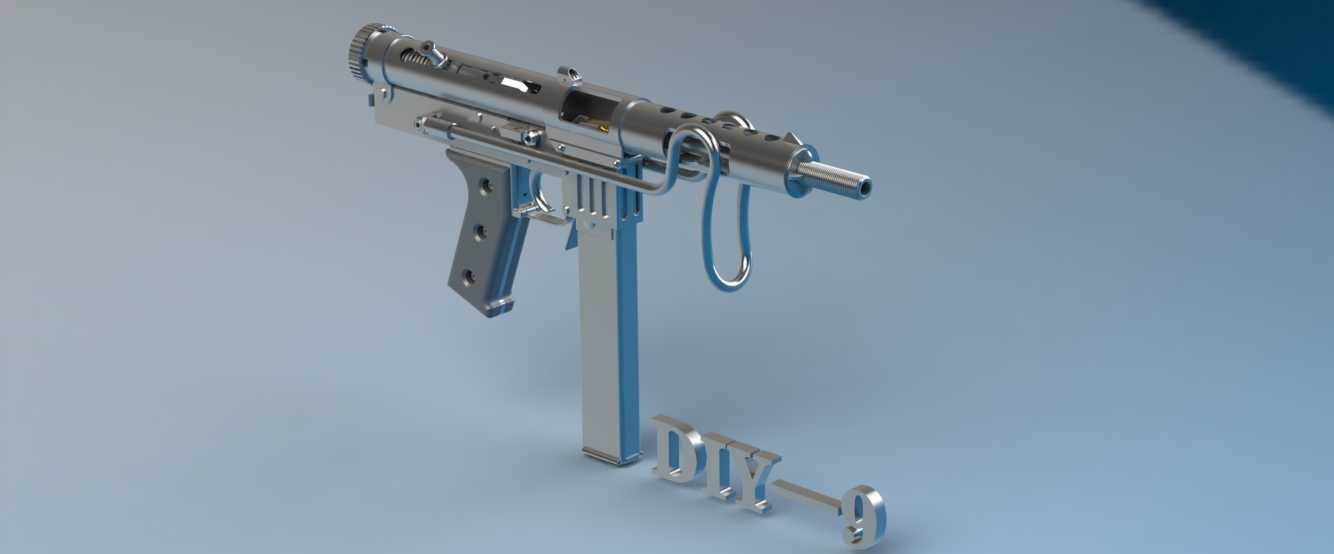

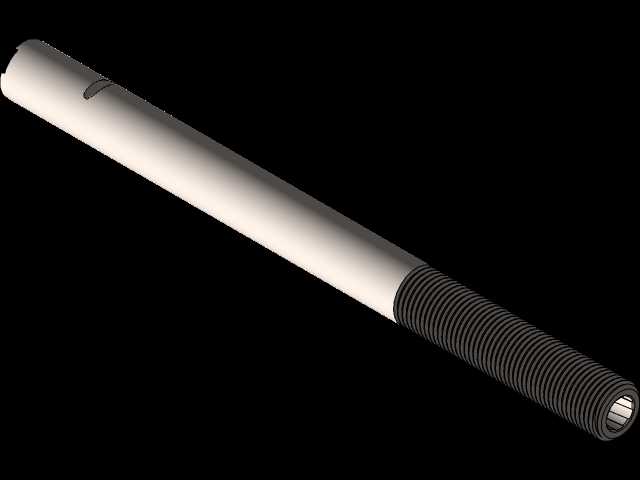

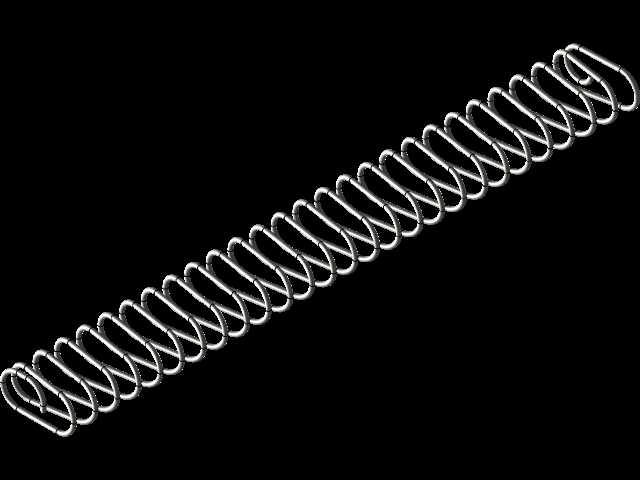

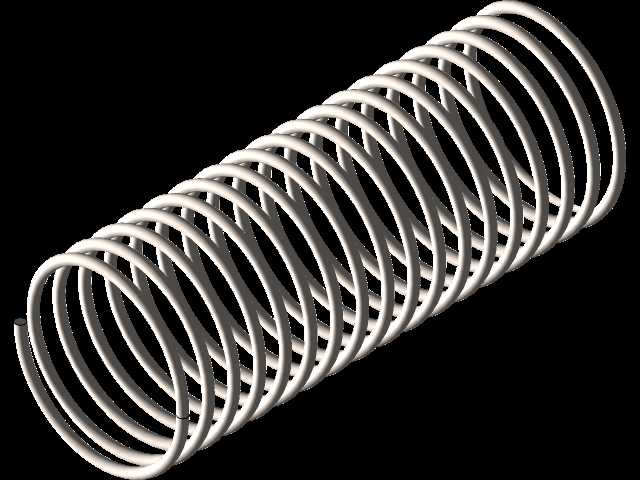

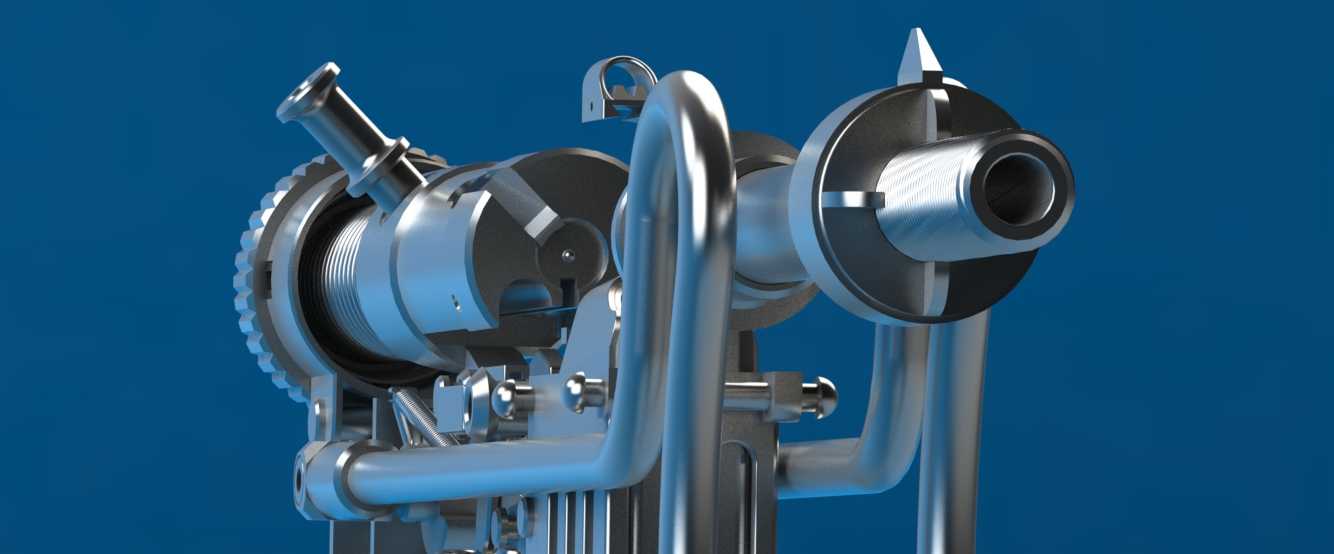

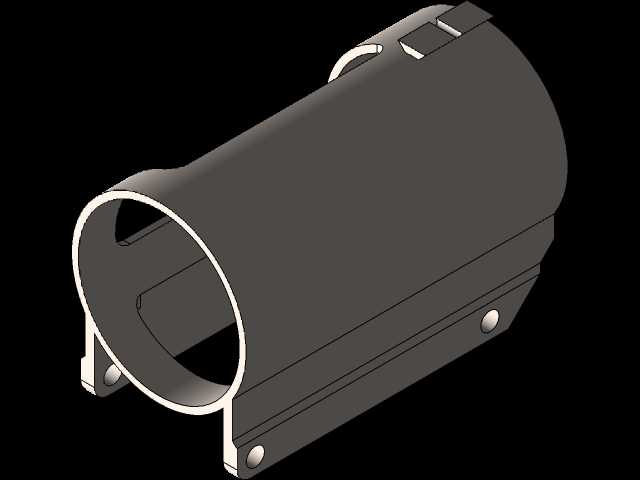

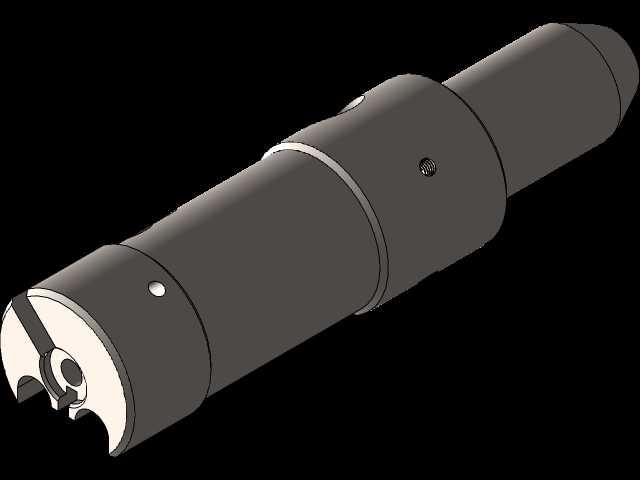

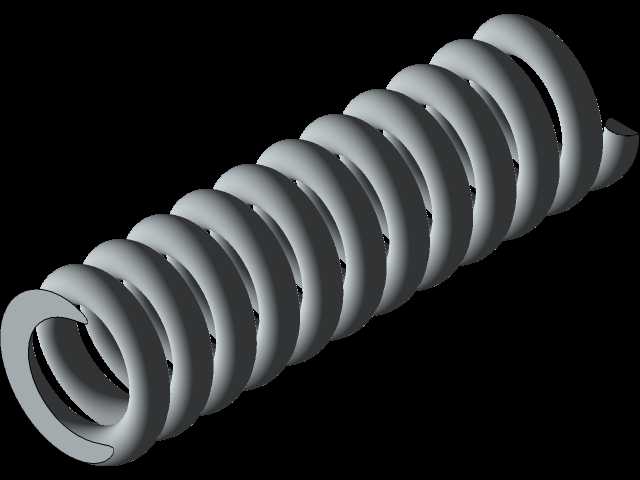

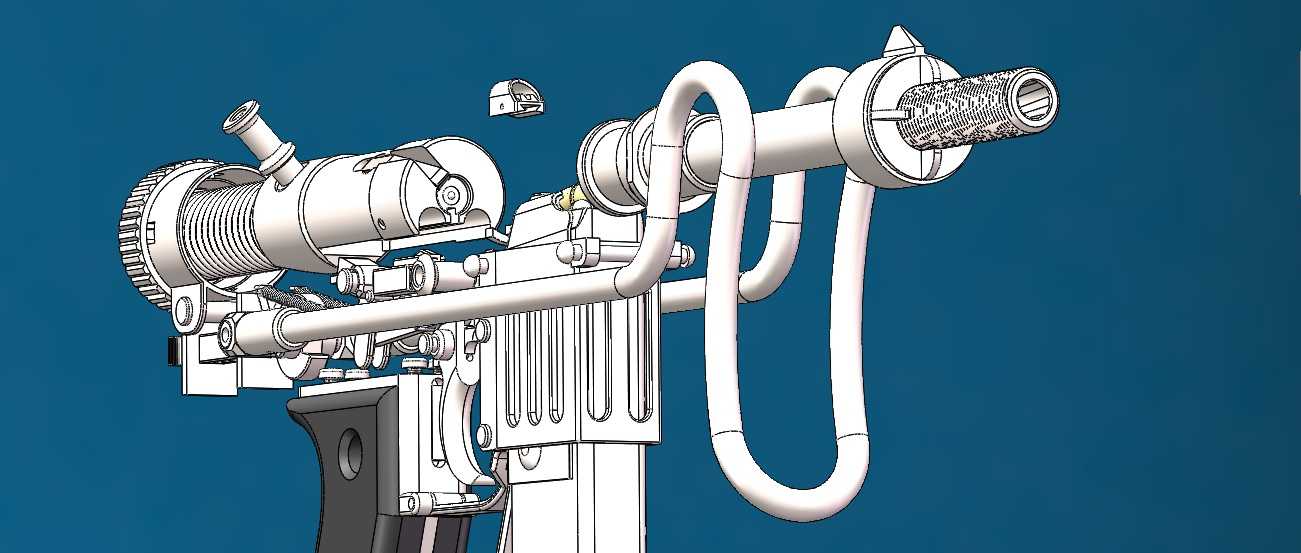

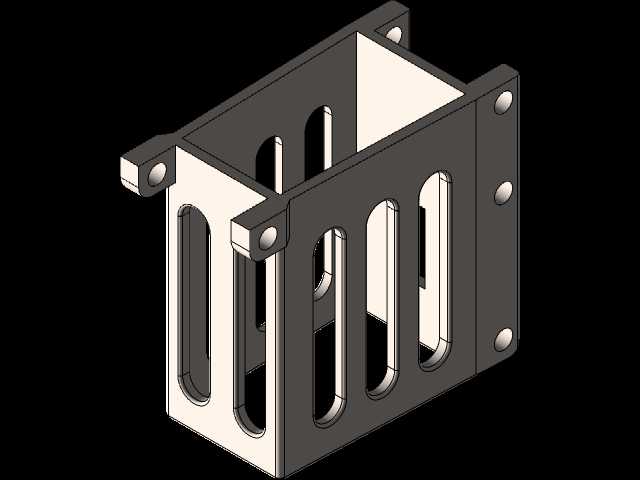

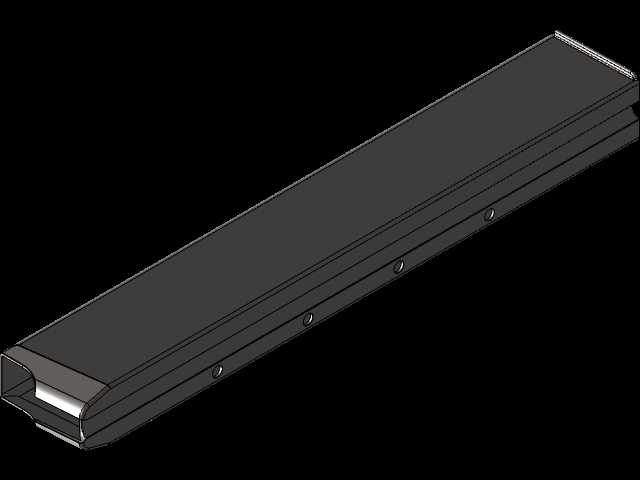

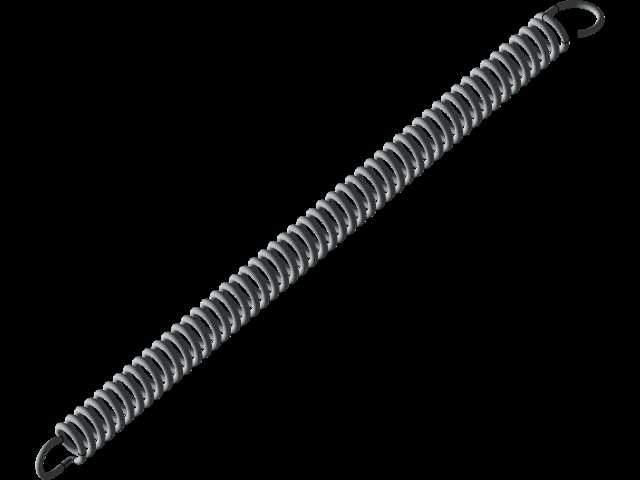

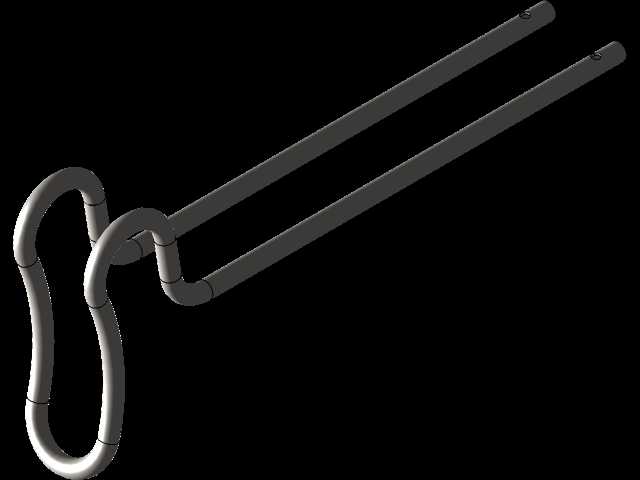

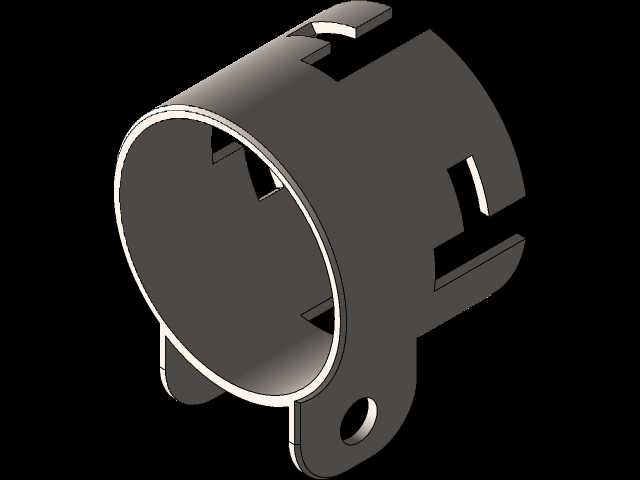

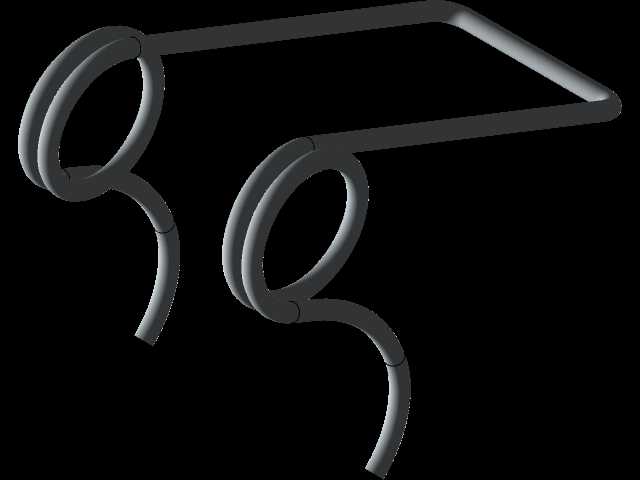

本作品为参考sten mk 9mm冲锋枪完成的结构设计，采用SolidWorks 2018进行全参数化三维建模，完整还原了该类简易冲锋枪的核心装配逻辑与构件细节。建模过程中遵循自底向上的设计思路，首先完成各个独立零件的特征构建：枪管部分通过旋转凸台特征生成基础管体，再通过拉伸切除完成枪口定位结构、枪管固定环的卡槽细节，对枪管表面的金属切削纹理做了贴合实际加工工艺的特征还原；标志性的环形钢丝枪托采用扫描特征生成，精准控制钢丝的弯折弧度与连接端的固定卡扣结构，保证枪托与机匣的装配对位精度。机匣部分作为核心装配载体，分别构建了弹匣插口、扳机护圈、枪机导轨、复进簧套筒等独立结构，其中复进簧部分通过螺旋线扫描生成等距簧圈，对簧体两端的并圈打磨结构做了细节处理，枪机构件的抽壳钩、击针让位槽、拉机柄定位孔等细小特征均按照实物比例完成建模，未做简化省略。材质与渲染阶段，针对不同构件的实际材质做了区分设置：所有金属切削加工零件采用抛光合金钢材质，调整金属粗糙度参数模拟枪身表面的冷锻金属质感，对枪管、枪机等高频摩擦部位做了轻微的做旧质感处理，还原金属使用后的细微磨损痕迹；环形枪托采用弹簧钢材质，调整反光参数凸显钢丝构件的亮面金属特性；复进簧采用表面氧化处理的弹簧钢材质，颜色偏深灰以区分其他机加工零件。渲染时采用侧上方柔光打光，突出金属零件的棱线转折与装配缝隙细节，通过环境光遮蔽效果强化各个构件的装配层次，清晰展现枪身的开放式机匣结构、枪管与枪托的连接方式、扳机组件的联动空间关系。整体建模严格遵循枪械的实际装配约束关系，所有零件均保留可编辑的参数化特征，可直接用于结构拆解演示、装配工艺模拟，也可作为同类型轻武器结构设计的参考蓝本，各个配合面的公差预留均按照常规机械加工的装配要求设置，保证虚拟装配下无干涉错位问题，完整呈现了这类简易冲锋枪的极简结构设计逻辑，即通过最少的零件数量实现自动射击的核心功能，去掉冗余的外壳装饰构件，将核心的自动机、供弹、击发、复进结构直接外露，凸显工业设计中功能优先的设计思路。
