前端工序面罩生产加工设备结构设计

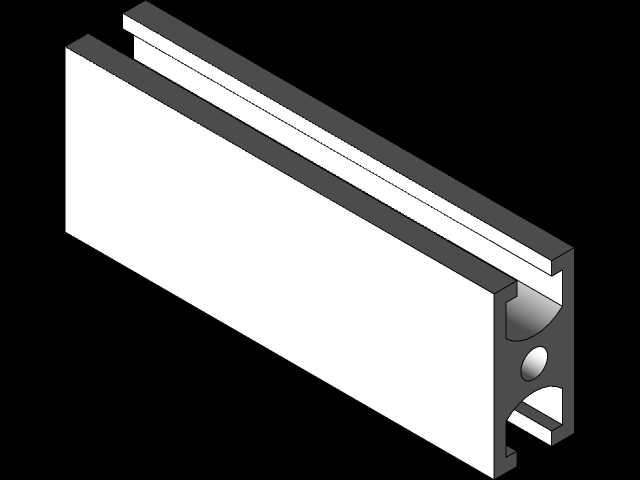

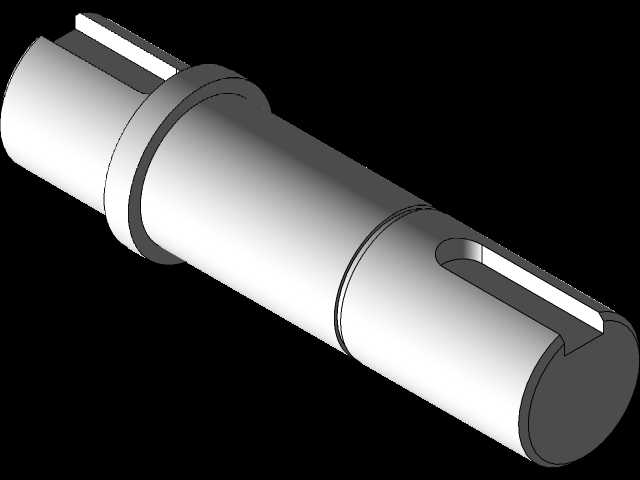

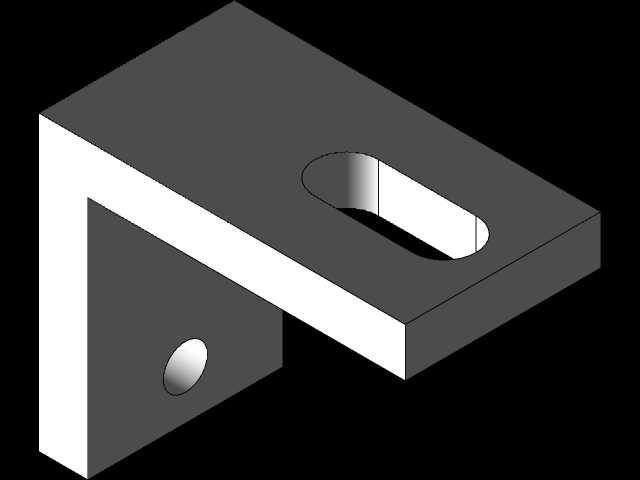

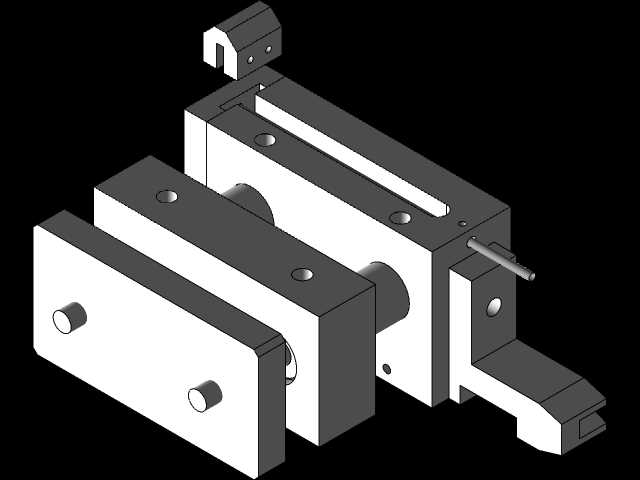

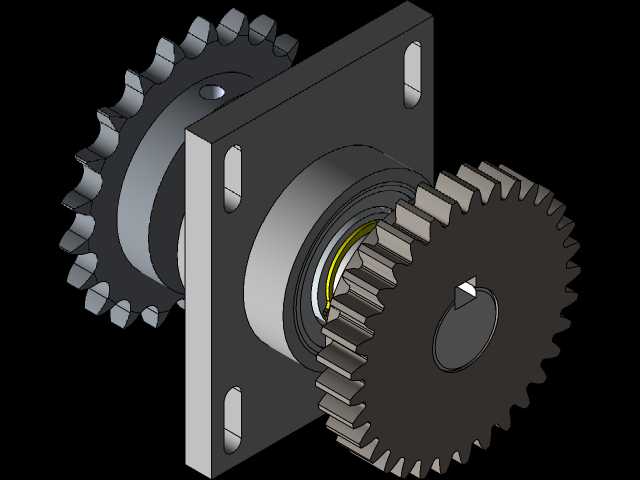

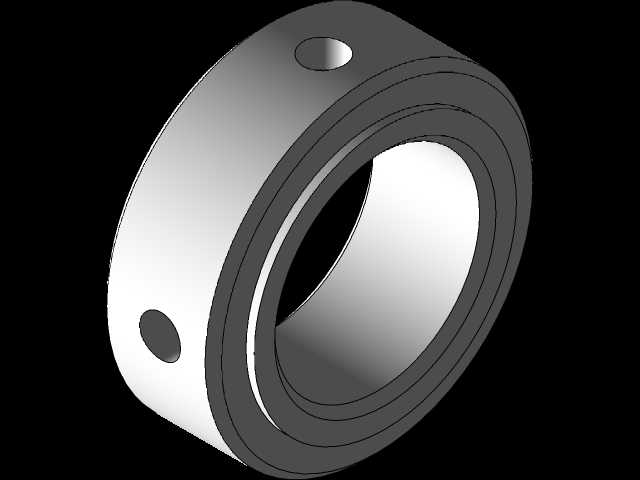

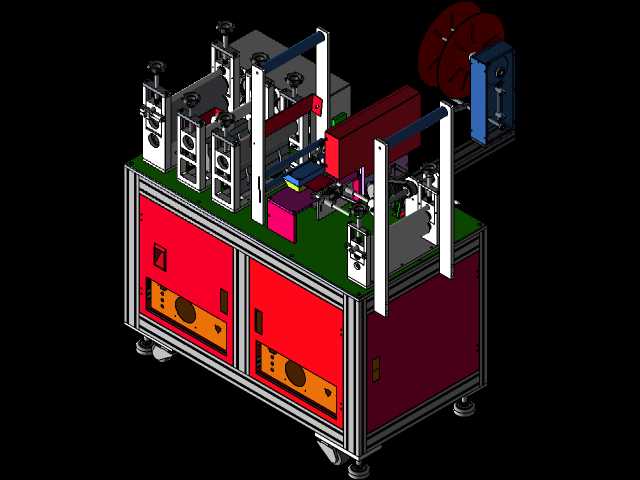

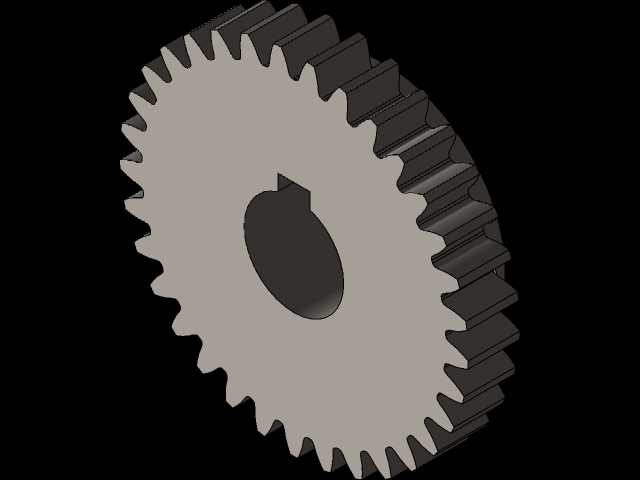

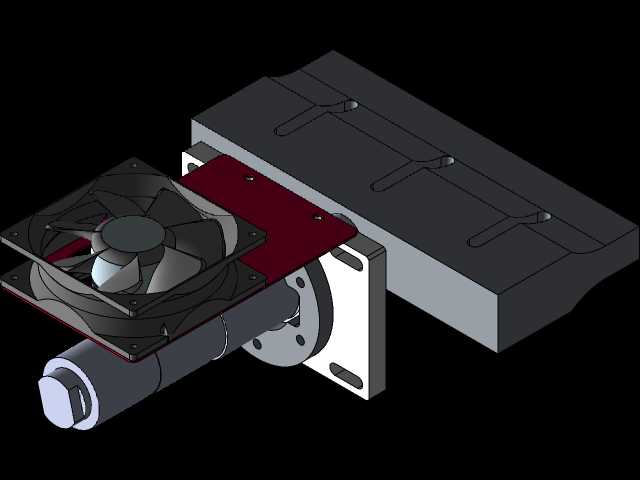

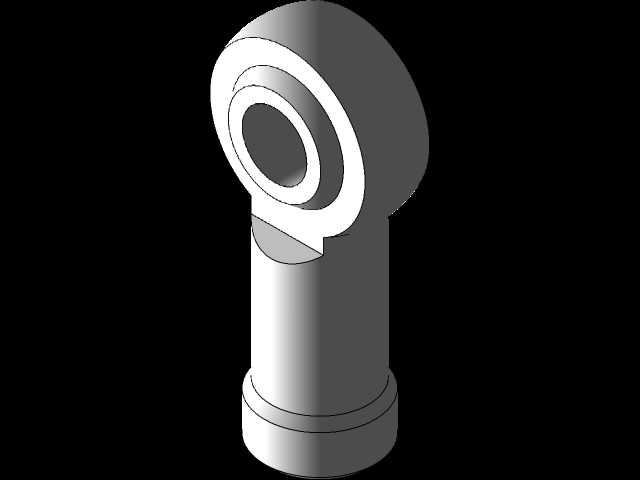

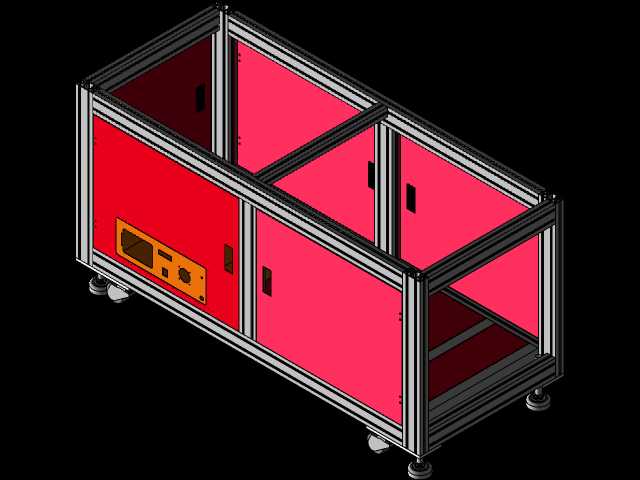

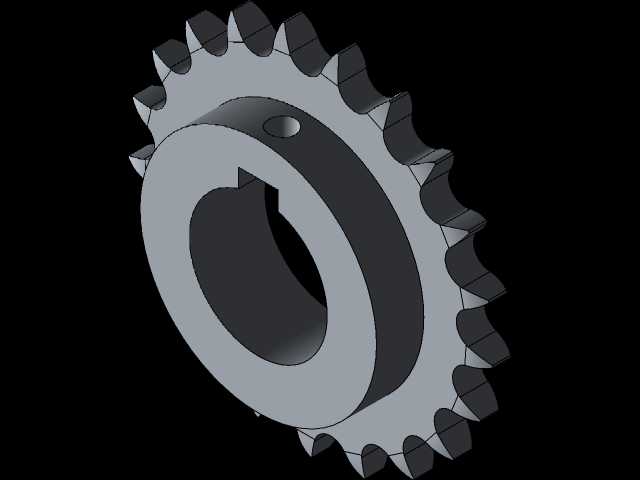

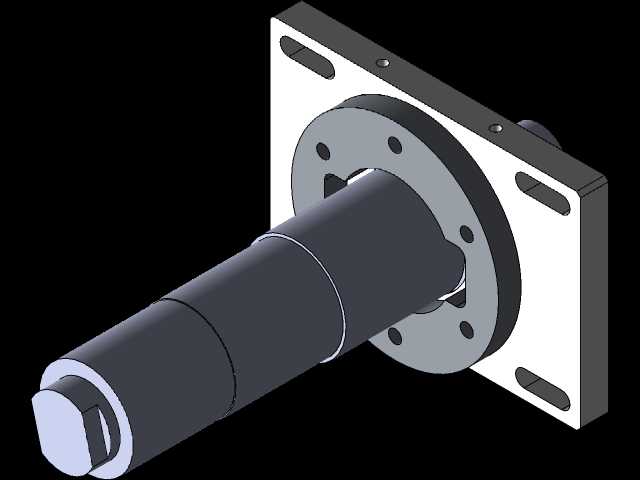

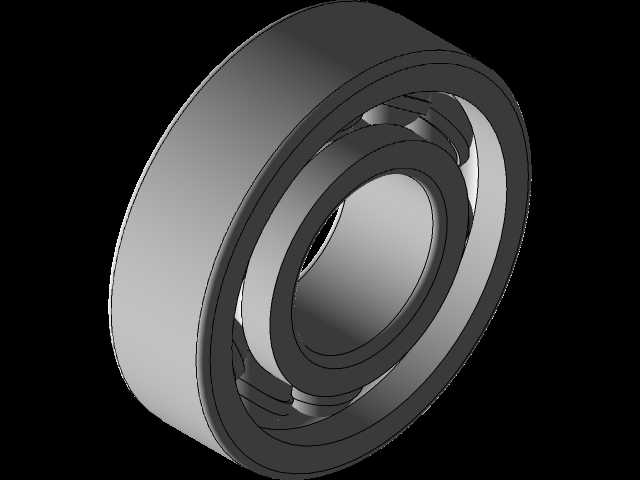

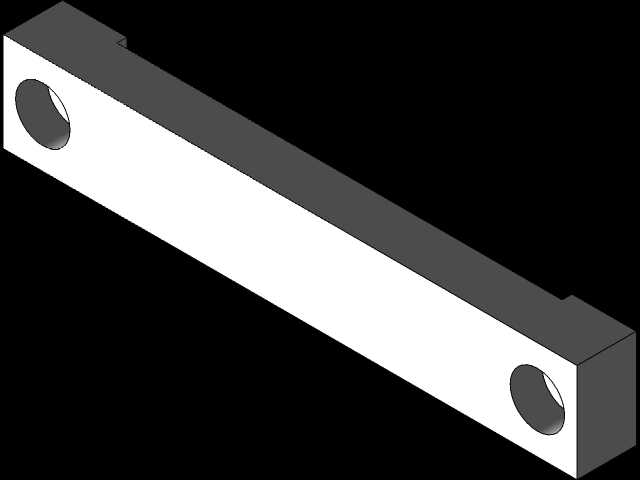

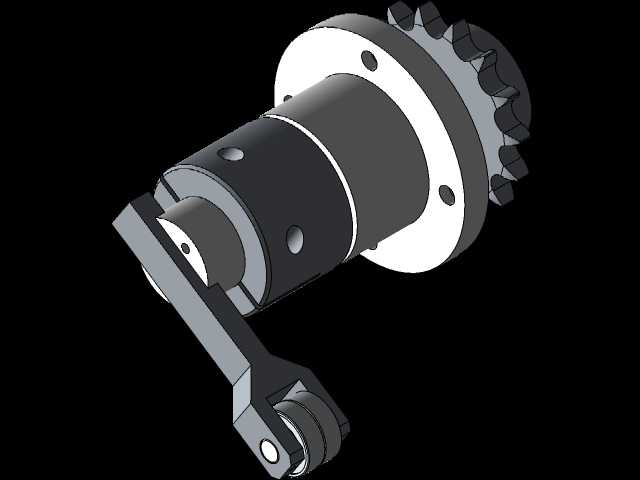

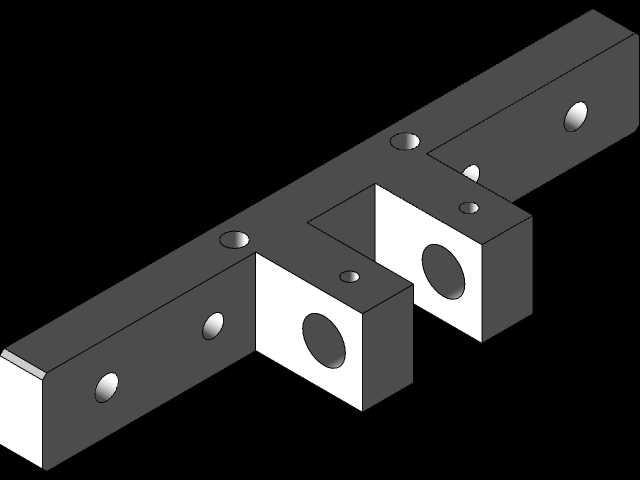

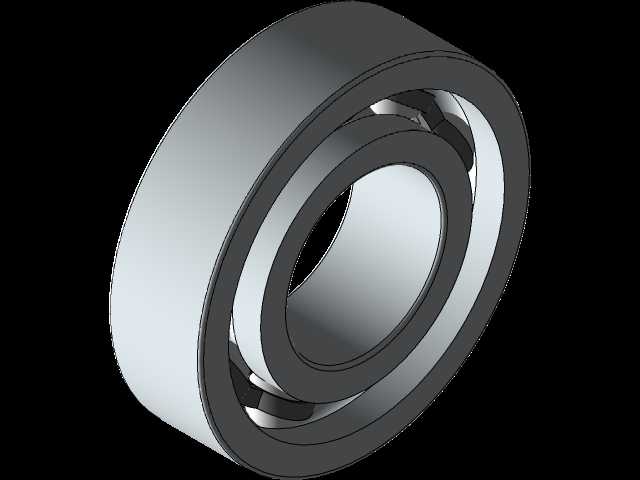

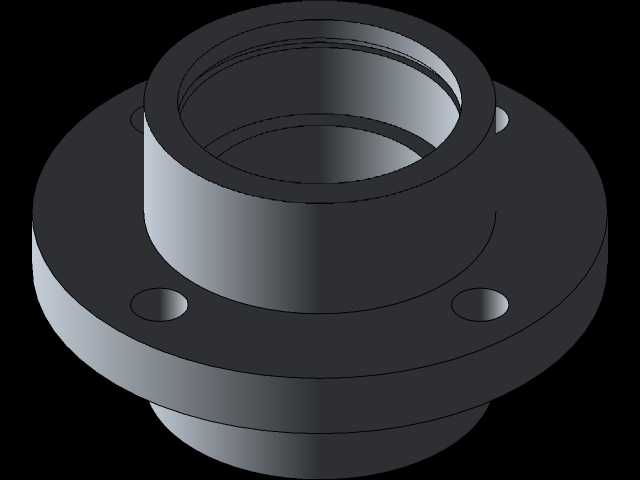

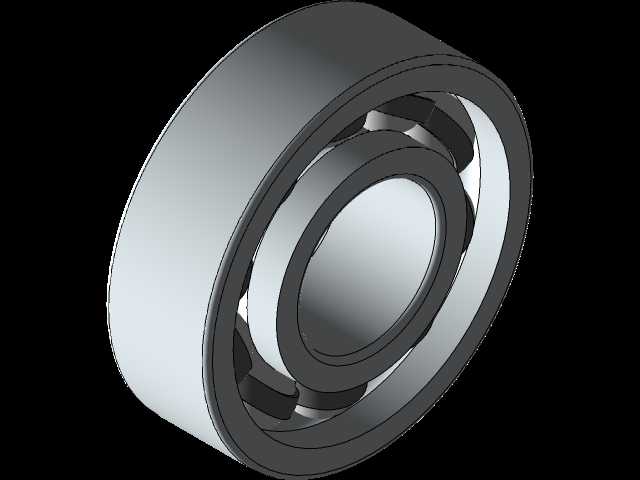

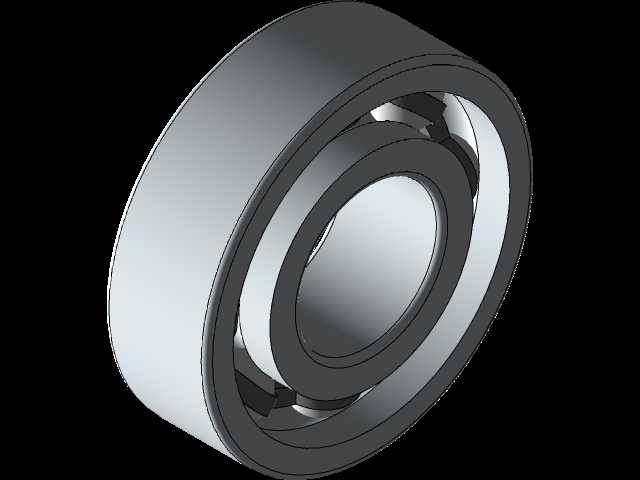

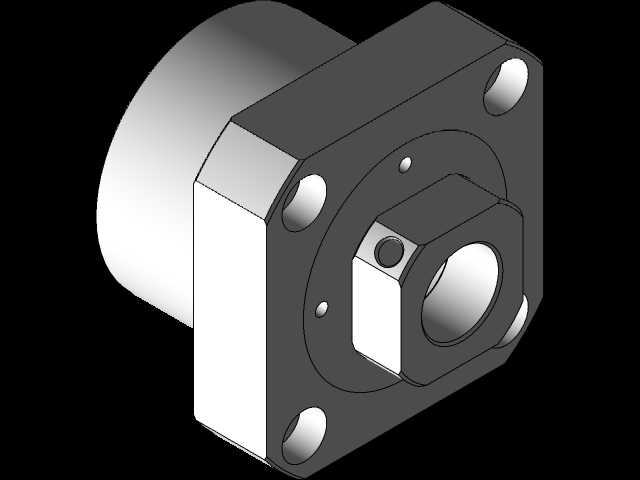

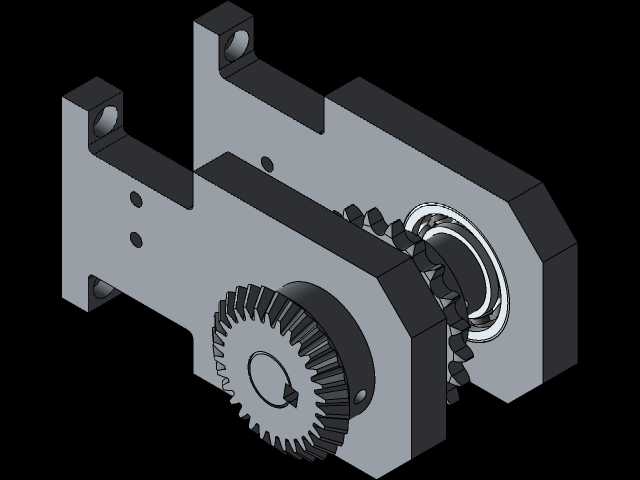

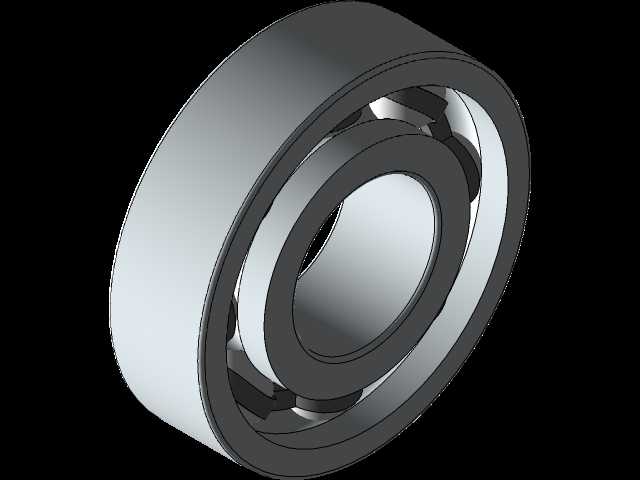

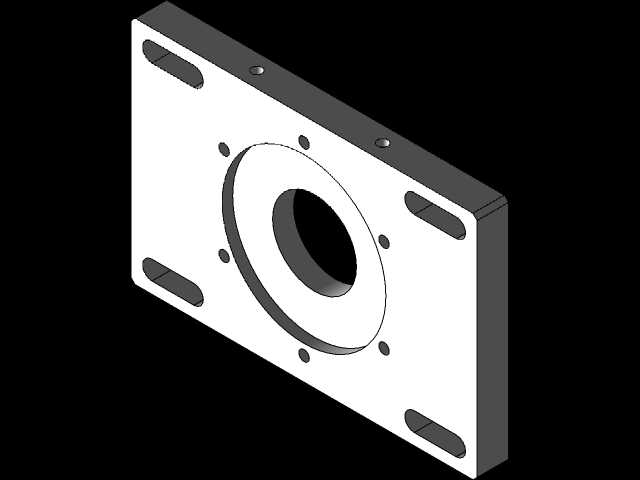

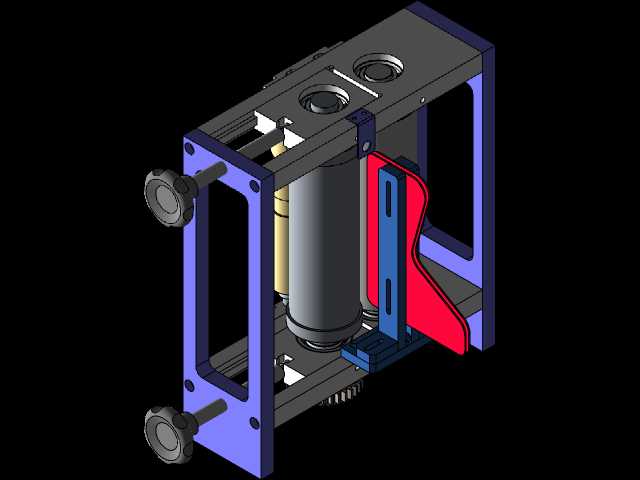

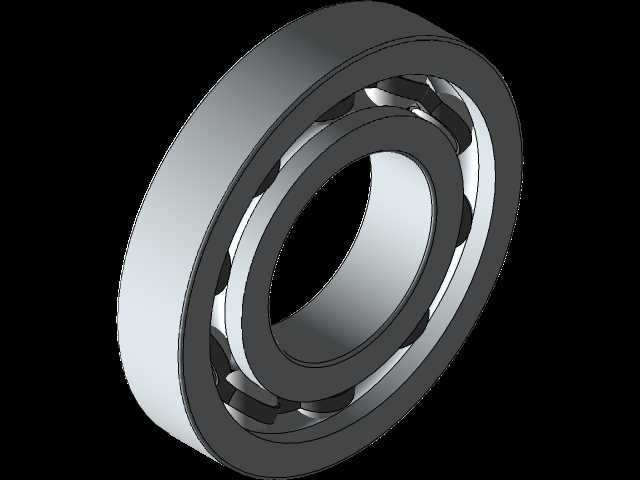

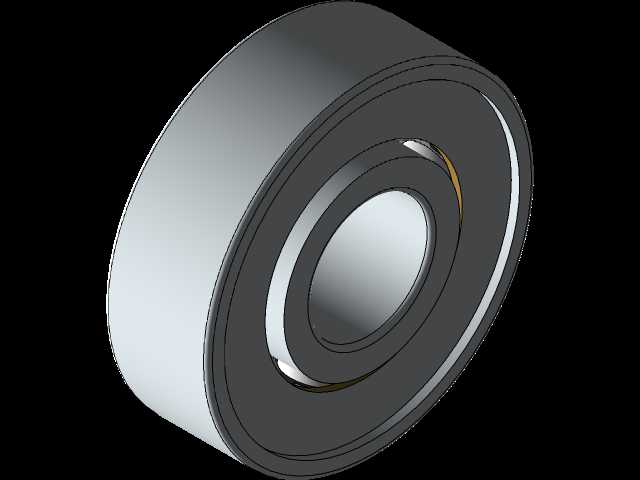

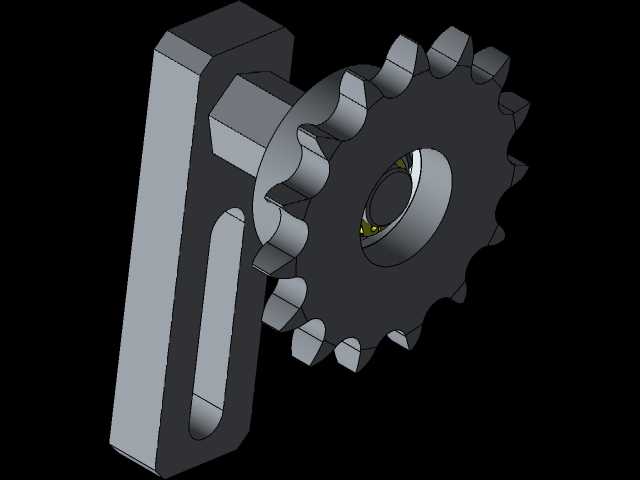

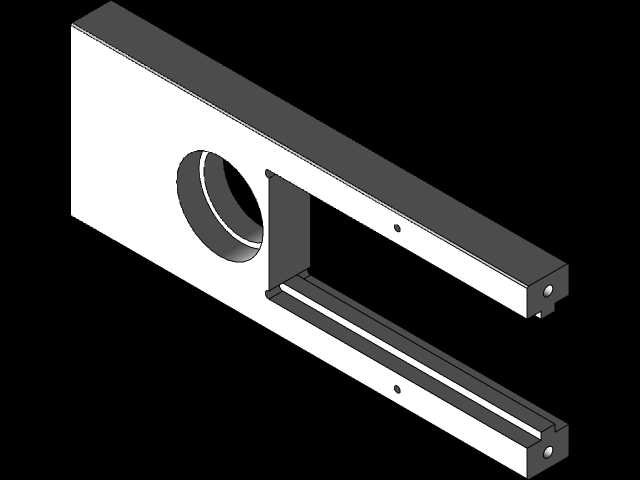

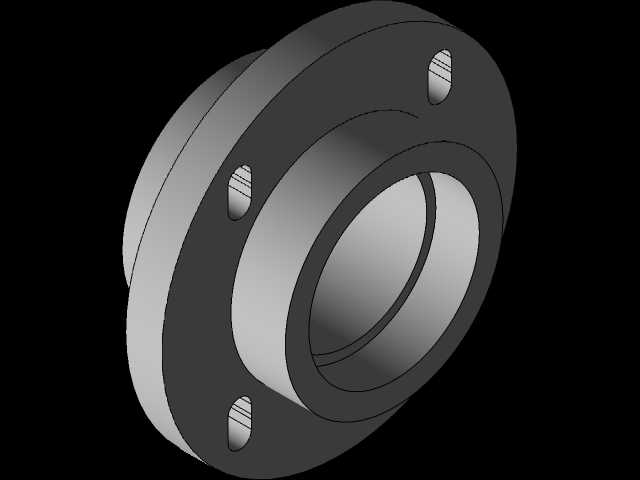

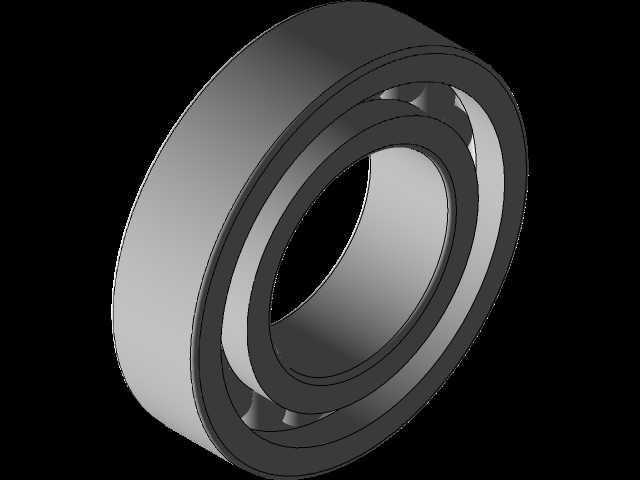

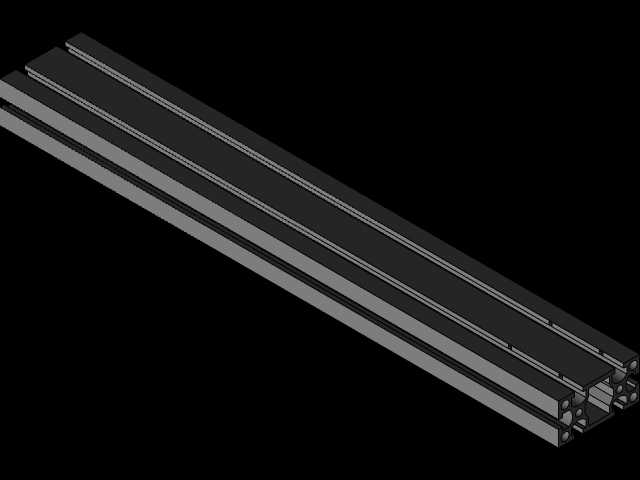

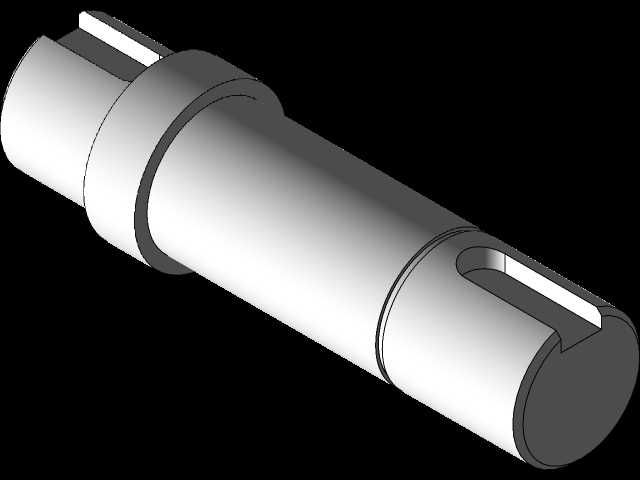

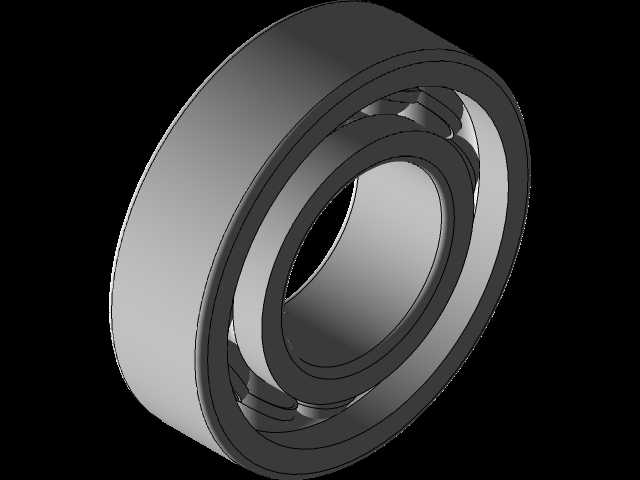

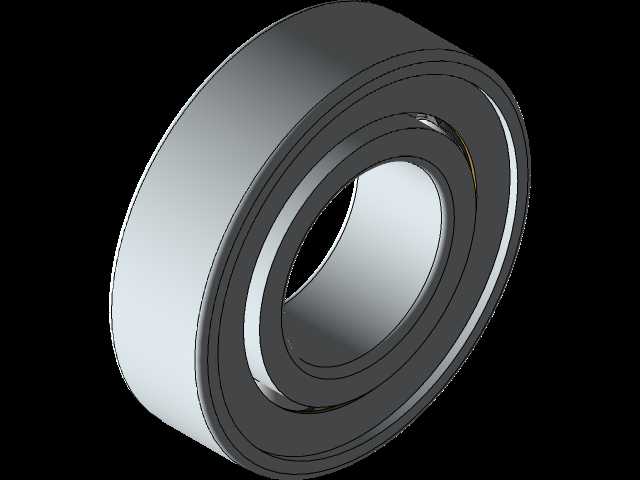

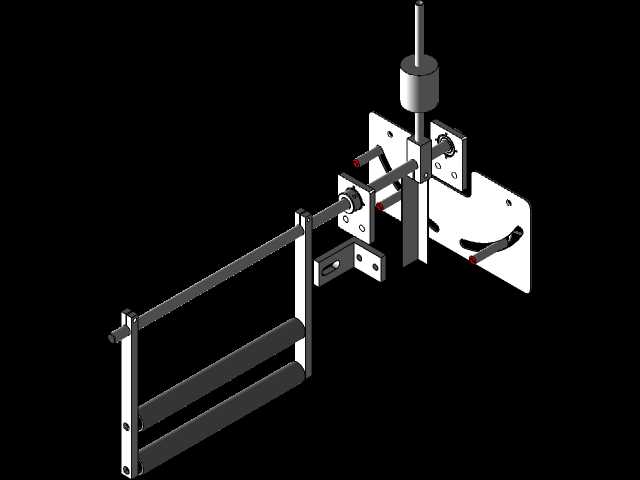

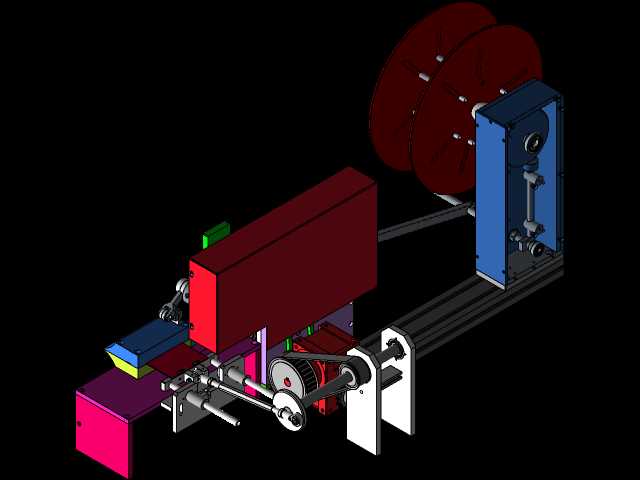

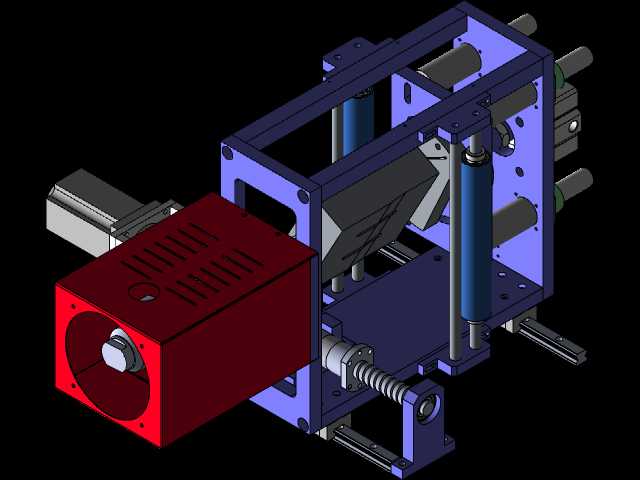

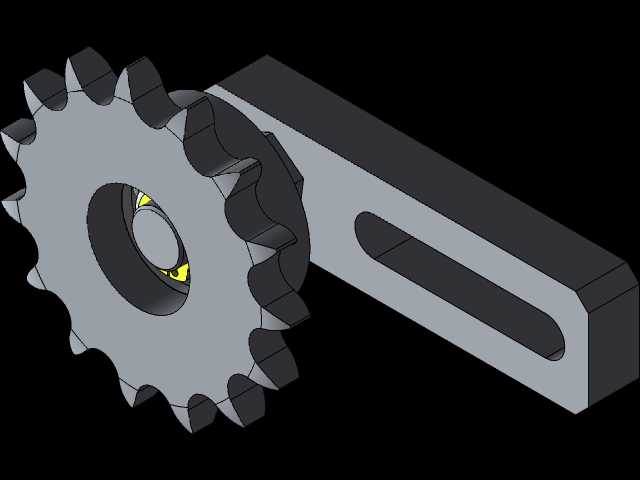

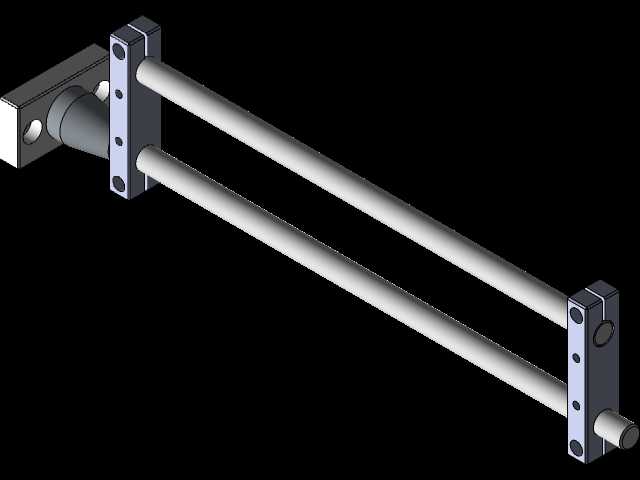

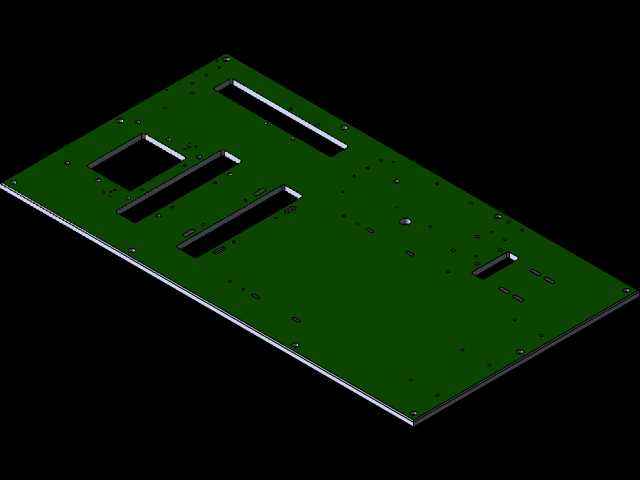

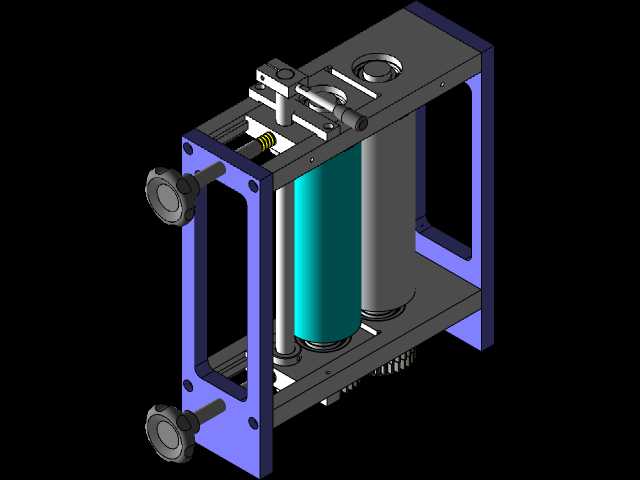

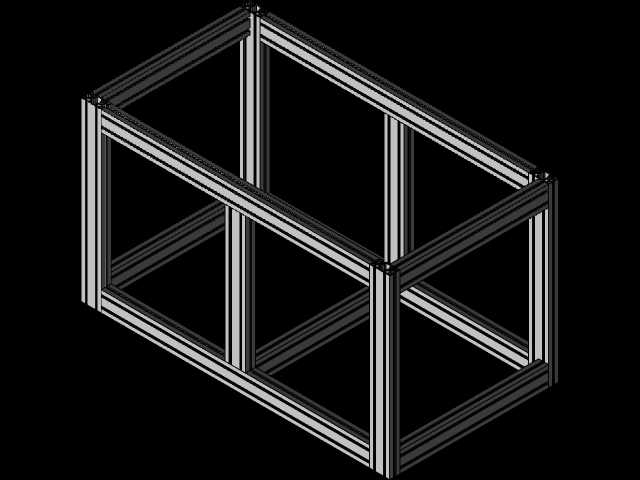

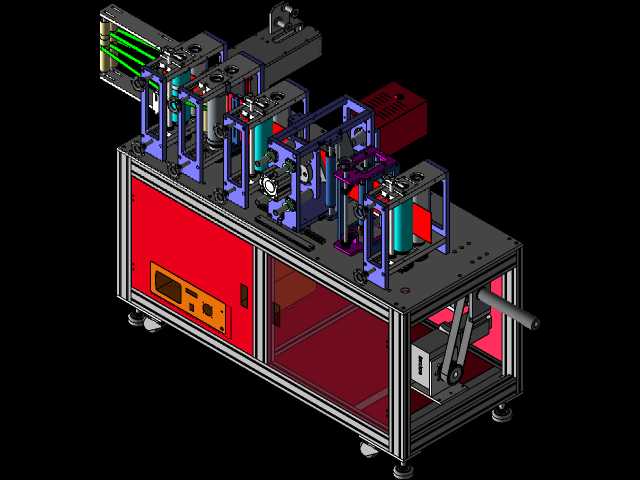

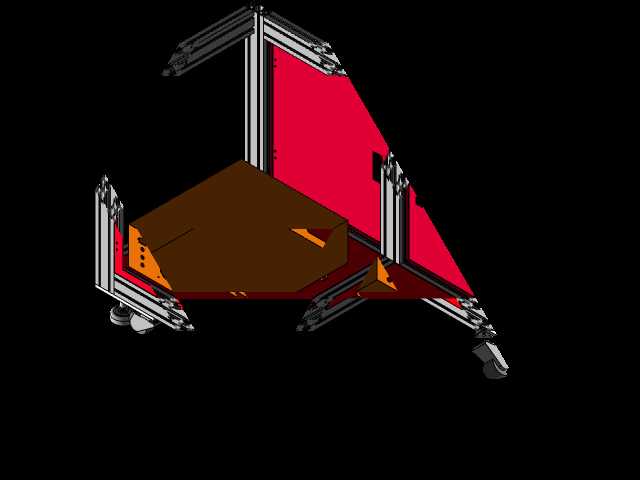

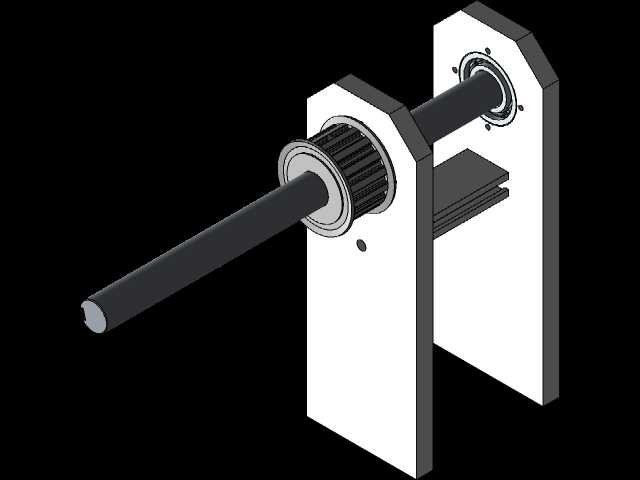

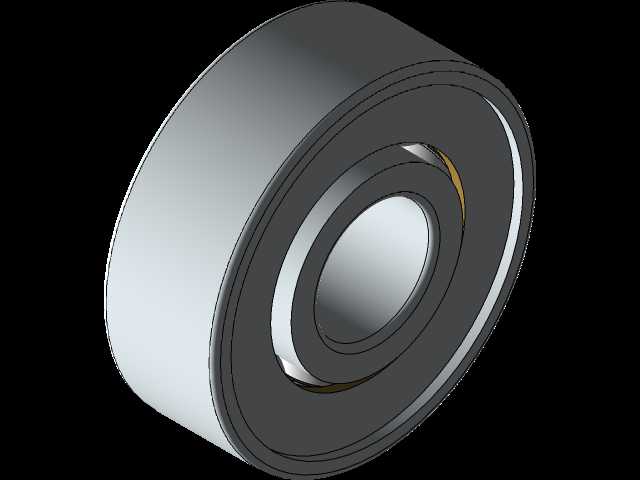

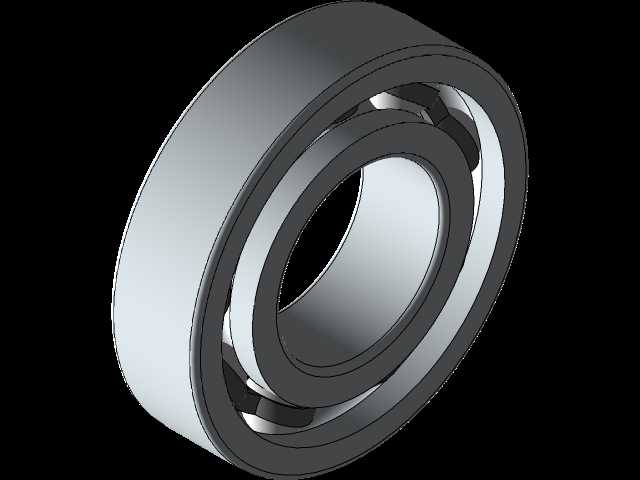

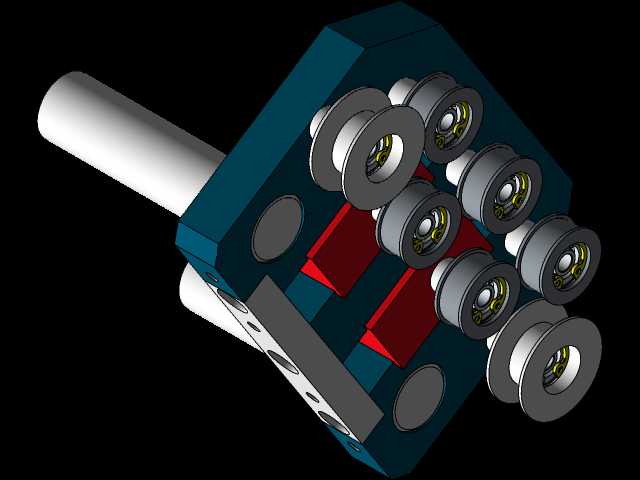

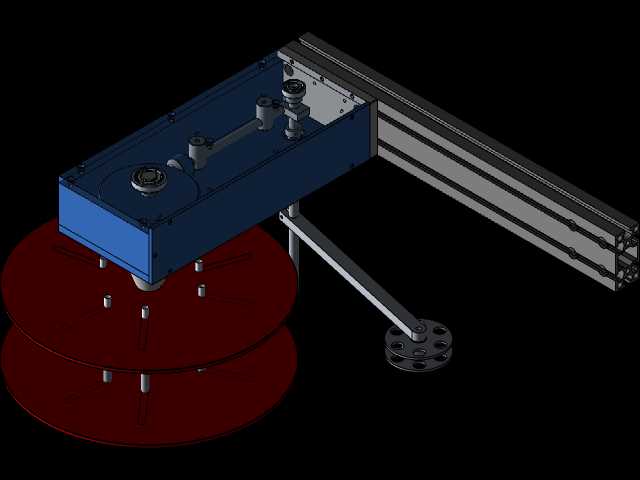

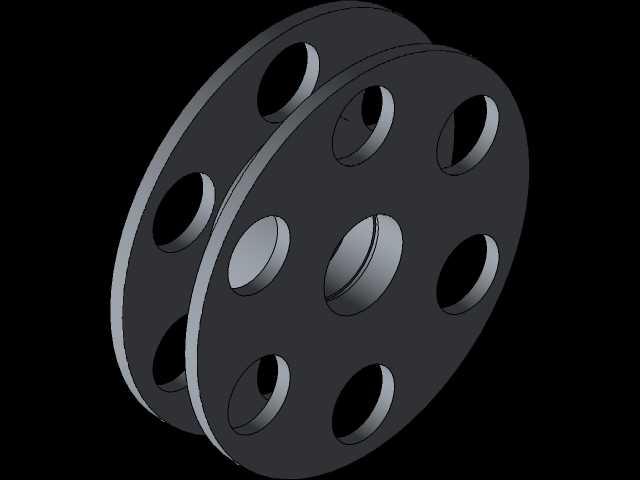

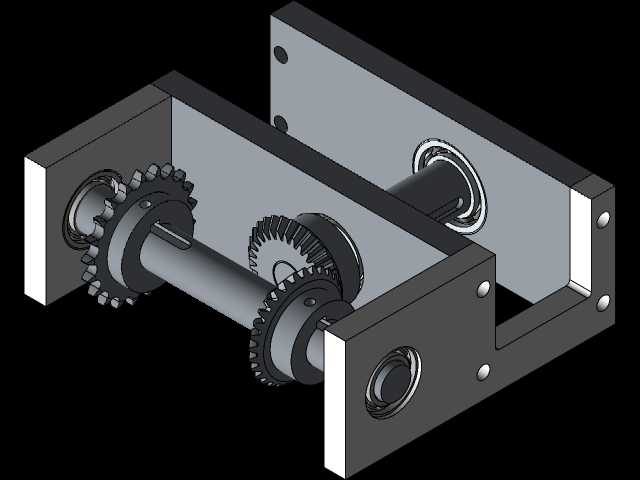

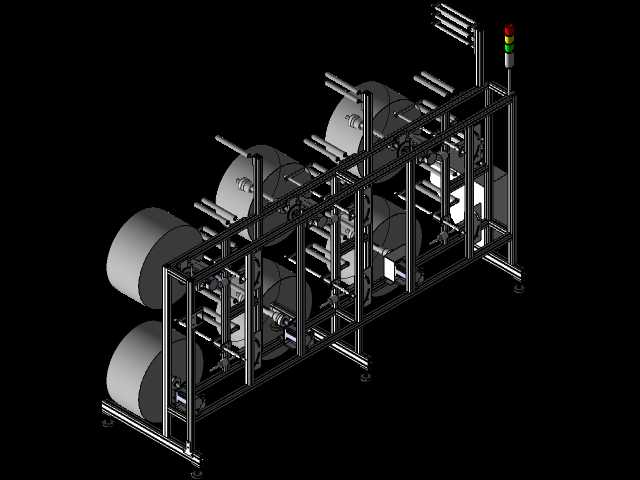

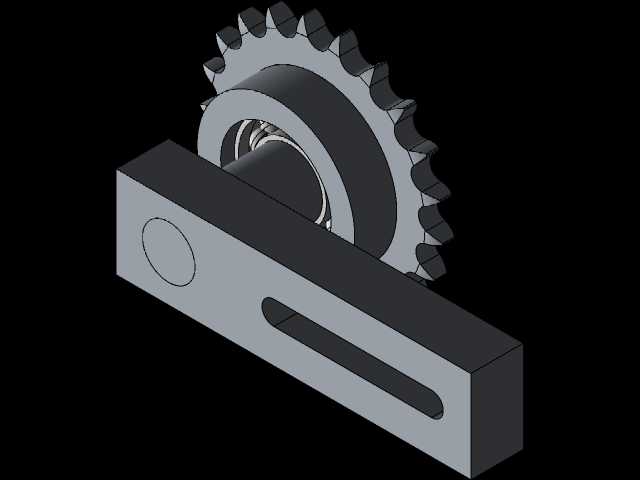

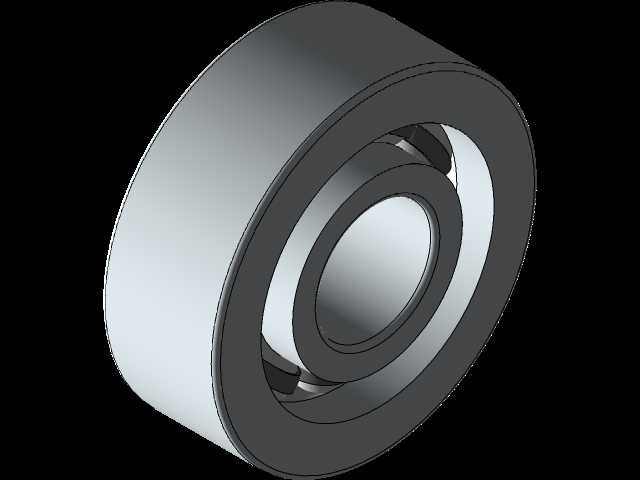

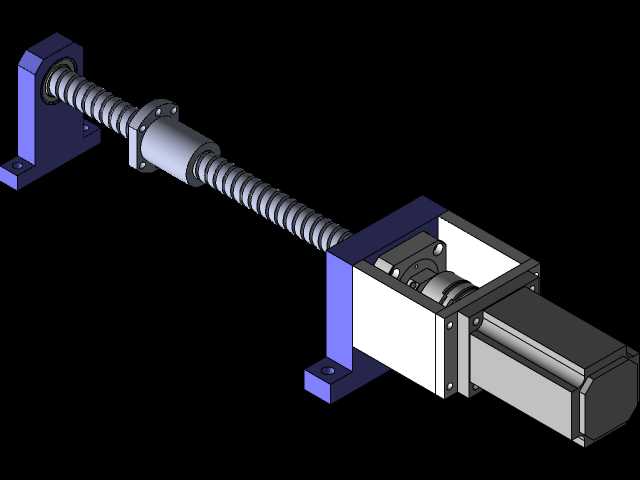

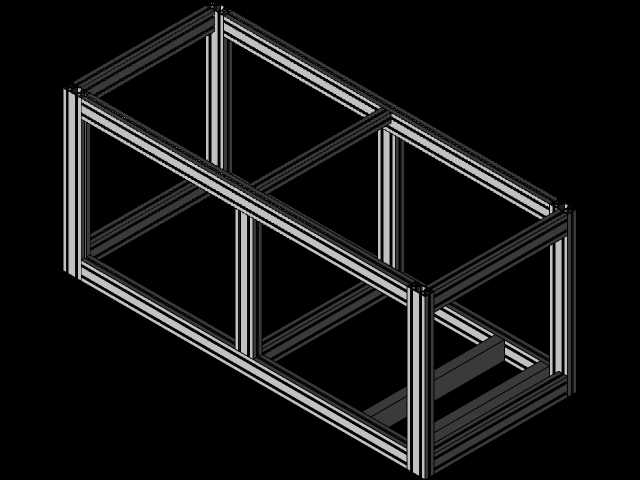

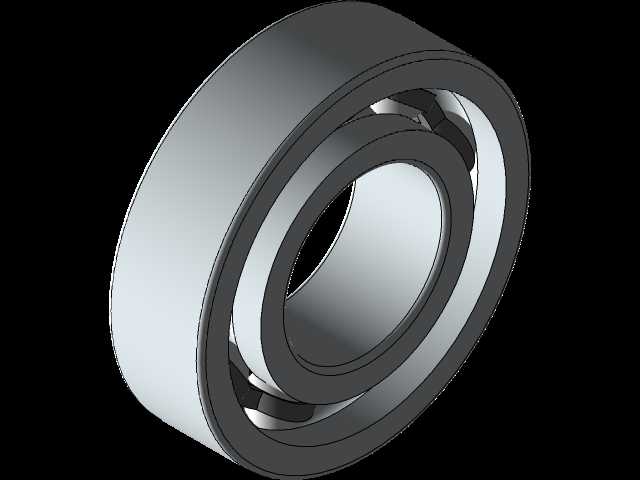

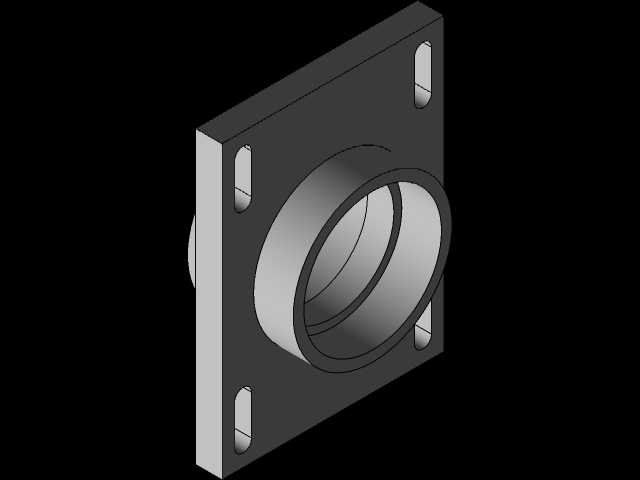

本作品为面向面罩前端加工工序的生产设备三维建模成果，建模过程中严格遵循机械设计规范，对设备各功能模块进行了1:1等比例还原，完整呈现了设备从原料上料到工序输出的全流程结构布局。建模阶段优先梳理设备的功能逻辑，将整体结构划分为原料承托模块、动力传动模块、工序执行模块、机架支撑模块四个核心部分，原料承托模块设置了双工位料盘结构，可同时承载两卷生产原料，料盘配套阻尼限位结构，能够保障原料输送过程中的张力稳定，避免原料偏移或拉扯变形。动力传动模块采用带传动与连杆传动结合的方案，对带轮、传动带、连杆转轴、轴承座等零部件逐一建模，还原了各部件的装配配合关系，确保传动路径的逻辑通顺，能够直观展示动力从动力源输出到各执行端的传递过程。工序执行模块整合了多组定位压合、导向输送组件，对各工位的执行件位置、行程空间进行了精准预留，可清晰展示前端工序中原料定位、压合、输送的动作逻辑。机架支撑模块采用标准化铝型材与板材拼接结构，对各安装位的连接孔位、固定件位置都做了细节还原，保障整体结构的装配合理性。材质渲染阶段根据不同零部件的功能属性匹配对应材质，机架结构件采用哑光金属材质，传动部件采用亮面金属材质，料盘采用半透明深红色工程塑料材质，功能盒体根据功能区分采用红色、蓝色、玫红色等差异化的哑光工程塑料材质，导向组件采用亮黄色警示材质，通过材质区分清晰划分不同功能区域，提升模型的辨识度。整体设计围绕前端工序的生产需求展开，在保障结构功能完整的前提下优化了各模块的布局，缩短了传动路径，减少了不必要的结构冗余，让设备整体结构更加紧凑，同时预留了足够的维护操作空间，方便后续的调试与零部件更换，模型完整还原了各部件的装配关系，可直接用于结构验证、方案展示以及生产参考。
