oDrive D6374外转子无刷直流电机结构

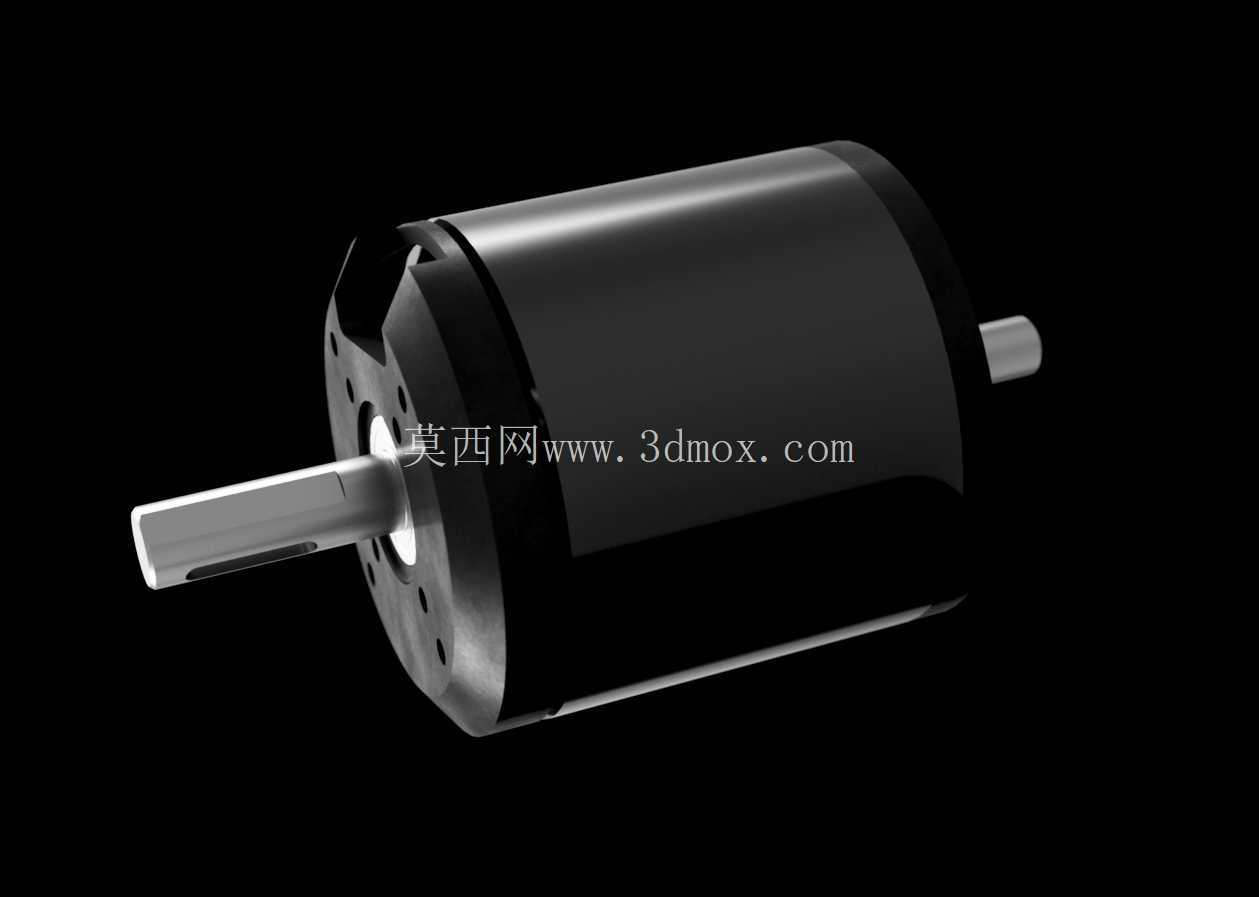

　　从结构设计逻辑来看，这款电机的定子部分采用多槽集中绕组排布，绕组端部高度控制得极低，能够在有限的轴向尺寸内最大化铜线填充率，降低绕组铜耗，长时间带载运行时的温升表现优于同尺寸分布式绕组方案。两端端盖采用高强度铝合金加工而成，端盖与定子铁芯的配合面设计有定位止口，装配时无需额外调整同轴度，只要将止口完全压入即可保证定子与转子的气隙均匀，避免扫膛故障的发生。输出轴采用双出轴设计，轴径经过标准化匹配，两端都预留有平键安装位，既可以在一端安装同步轮、联轴器作为动力输出端，也可以在另一端加装磁环、编码器，实现闭环位置控制，适配oDrive驱动板的FOC矢量控制需求，不需要额外改造轴体结构。在小型移动机器人、桌面级CNC、电动滑板以及轻量化伺服执行机构的开发场景中，动力单元的选型与结构匹配始终是结构工程师绕不开的核心环节，oDrive配套的D6374规格150KV无刷直流电机，正是这类中低转速大扭矩需求场景下的常用选型。这款电机采用外转子结构设计，区别于传统内转子无刷电机的排布逻辑，转子外壳直接包裹定子绕组，转动惯量相比同功率内转子方案更大，在带载启动瞬间能够输出更平顺的扭矩，不会出现内转子电机常见的启动抖动问题，尤其适配需要直接驱动轮组、传动辊筒的应用场景，省去了额外减速箱带来的回程间隙与传动损耗。

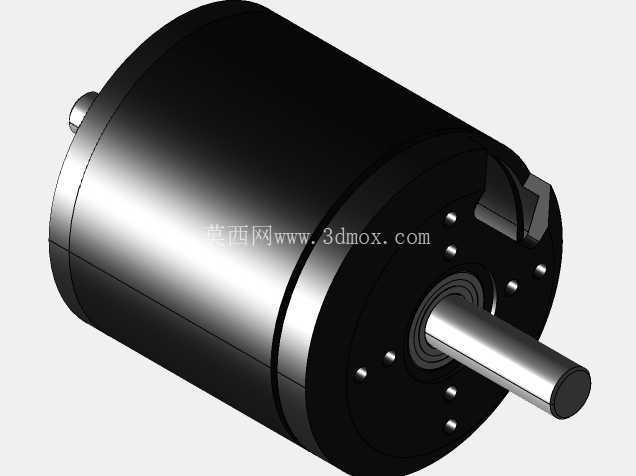

　　安装边界方面，这款电机的主体外径为63.74mm，轴向总长度控制在适配小型设备安装空间的范围内，前端盖预留有四个均布的安装螺纹孔，孔位圆周直径经过标准化设计，能够直接匹配市面上常见的电机安装座、支架，不需要单独定制安装转接件。转子外壳做了动平衡校正，在额定转速范围内运行时不会产生明显的径向振动，即使直接固定在薄壁结构件上，也不会因为振动导致紧固件松脱。在实际选型应用中，需要注意这款电机的KV值为150，意味着每提升1V供电电压，电机空载转速提升150转，搭配常规6S锂电池供电时，空载转速能够达到三千转以上，适配轮式移动机器人的行进速度需求，如果用于低速大扭矩场景，可以搭配小减速比行星减速器使用，不会因为电机本身转速过高导致减速器输入端磨损过快。

　　电机内部的磁钢采用表贴式排布，磁钢表面做了防锈镀层处理，即使在潮湿的户外场景使用，也不会出现磁钢锈蚀导致的气隙不均问题。绕组引线从电机后端盖中心的出线孔引出，出线孔处设计有橡胶护线套，避免设备运行过程中引线反复弯折出现断线故障，引线长度预留了足够的接线余量，不需要额外延长接线即可连接到就近的驱动器安装位。从三维建模的角度来看，这款模型还原了电机所有的外部安装特征，包括端盖安装孔位、输出轴键槽尺寸、出线孔位置、转子外壳的防滑纹理，在做整机结构装配时，可以直接将模型导入装配体中做干涉检查，验证电机与周边结构件的间隙是否合理，避免实际加工装配时出现结构干涉。

　　需要注意的是，电机内部的绕组、磁钢结构为参考建模，实际做电磁仿真时需要根据实测参数调整材料属性，但对于结构设计、安装干涉检查的场景，模型的外部尺寸精度完全能够满足工程需求。在做设备结构布局时，要注意给电机后端的出线预留足够的弯曲半径，不要让引线紧贴电机外壳，避免电机运行时的热量加速引线绝缘层老化；同时安装面的平面度要控制在合理范围内，不要强行锁紧安装螺丝导致端盖变形，否则会挤压内部轴承，导致轴承运转阻力增大、使用寿命缩短。这款电机的轴承采用深沟球轴承，两端轴承的选型匹配了径向与轴向的复合载荷，即使输出端承受一定的轴向力，比如皮带传动带来的轴向拉力，也不会出现轴承过早损坏的问题，不需要额外加装支撑轴承。在AGV小车的驱动轮组设计中，这款电机可以直接搭配轮毂安装座使用，将转子外壳直接与轮毂连接，省去了传统传动结构的联轴器、同步轮，进一步缩小驱动轮组的整体体积，提升设备内部的空间利用率。在桌面级数控设备的主轴应用中，这款电机的扭矩表现能够满足软金属、塑料、木材的切削需求，搭配对应的驱动器可以实现恒定转速控制，不会因为切削负载变化出现转速大幅波动的问题。
