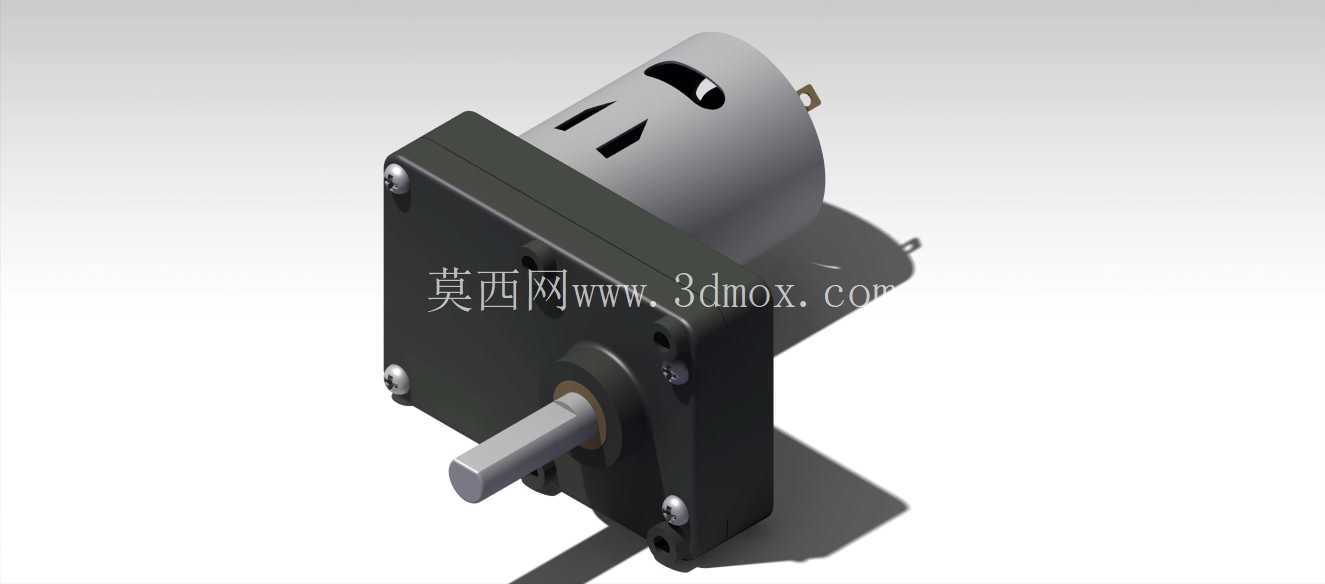

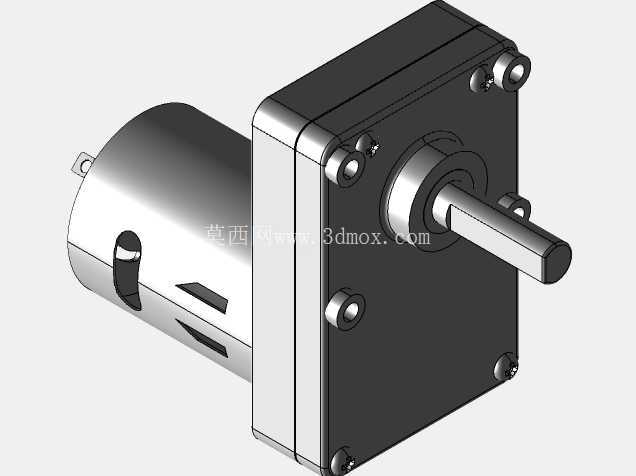

12V方形8mm轴减速齿轮电机结构

这款方形齿轮减速电机在小型自动化执行机构、桌面级机器人关节、智能仓储分拣模组的小负载驱动场景中适配性极强，日常选型时经常会碰到安装空间局促、输出扭矩不足、轴径匹配度差的问题，这款8mm输出轴的方形结构电机刚好能覆盖多数小型传动场景的需求。从实际使用的角度看，这类带齿轮减速结构的直流电机，核心作用是把直流电机本体的高转速低扭矩输出，通过内部齿轮组的减速增扭，转化为低转速大扭矩的动力输出，适配需要低速大推力的执行端，比如小型传送带的驱动辊、自动售货机的出货拨杆、教育类机器人的行走轮驱动、小型电动阀门的启闭执行，都能用到这类规格的电机。

从结构设计思路来看，采用方形减速箱壳体而非传统圆形壳体，核心考量是安装时的定位便利性，方形外壳的四个平面可以直接贴装在设备的安装立板上，不需要额外做弧形定位槽，安装孔位可以直接沿着方形壳体的边角布置，相比圆形减速箱，抗扭转的安装刚性更好，在电机正反转切换的瞬间，方形壳体的安装面不会出现圆形壳体容易发生的周向窜动问题。输出轴采用8mm直径的标准光轴设计，没有做额外的键槽或者D型切边，是为了适配多种连接方式，既可以通过顶丝联轴器和负载轴直连，也可以搭配同步轮、齿轮直接压装在轴上，对于DIY项目或者小批量设备开发来说，这种轴径的通用性很强，市面上对应的标准传动配件采购成本低，不需要单独定制连接结构。

从安装边界尺寸来看，方形减速箱的端面边长和电机本体的直径做了等宽匹配，整个电机的外轮廓没有突出的安装耳，整体投影是规整的矩形，在做设备布局时，可以直接把电机贴在型材的槽面或者钣金安装板的内侧，不需要预留额外的避让空间，输出轴从减速箱端面中心伸出，轴伸长度刚好满足常规联轴器的安装深度，不会因为轴伸过长导致悬臂负载过大，也不会因为轴伸过短导致联轴器固定不牢。内部的齿轮组采用直齿传动结构，虽然相比斜齿传动的噪音略大，但是传动效率更高，反向间隙更小，对于需要频繁正反转、定位精度要求不算极高的场景来说，直齿齿轮组的维护成本更低，齿轮磨损后更换配件的通用性更强。

在供电适配性上，这款电机支持12V到24V的宽电压输入，在12V供电时转速适中，扭矩满足常规小负载驱动需求，在24V供电时转速提升，输出扭矩也会相应增大，选型时可以根据设备的供电系统灵活匹配，不需要额外增加调压模块。电机尾部的出线端做了简单的固定结构，避免设备运行时的震动拉扯引线导致焊点脱落，减速箱壳体和电机本体的连接采用四颗十字螺丝固定，后期如果需要清理齿轮箱内部的润滑脂、更换磨损的齿轮，只需要拆开四颗螺丝就能分离减速箱和电机本体，维护操作非常简便。

实际做三维建模的时候，这类电机的模型需要重点还原方形壳体的安装孔位位置、输出轴的轴径和轴伸长度、电机本体的外径和总长度，这些尺寸是设备布局时的关键干涉检查项，很多新手建模时容易忽略减速箱端面和安装板之间的贴合间隙，或者把输出轴的同轴度做偏，导致后续生成工程图时安装尺寸出错。另外电机外壳上的散热槽结构也需要准确还原，虽然小型减速电机的发热量不大，但是散热槽的位置会影响外壳和周边结构的最小安全间隙，建模时不能省略这些细节。在装配关系上，要注意输出轴和减速箱壳体之间的同轴度约束，电机本体和减速箱连接面的配合公差，这些细节会直接影响后续做运动仿真时的准确性，比如模拟电机带动负载转动时，如果轴的同轴度约束错误，仿真时会出现轴和壳体干涉的报错，无法得到准确的传动效率数据。

从设备选型的角度说，这类方形齿轮电机的优势就是安装规整、配件通用、成本可控，相比圆形减速电机，在紧凑安装空间里的布局难度更低，尤其是在多电机并排布置的场景下，方形壳体可以互相贴紧安装，不会出现圆形壳体之间的三角空隙，空间利用率能提升15%左右。8mm的输出轴径刚好是小型传动机构的黄金尺寸，既不会因为轴径太细导致抗扭强度不足，也不会因为轴径太粗导致配套的联轴器、同步轮成本过高，对于学生做科创项目、工程师做小型设备开发来说，这个规格的电机是非常实用的动力元件。
