车用空调层叠式换热蒸发器结构设计

在车载空调、小型商用制冷机组的换热回路里，这类层叠式蒸发器是实现冷量输出的核心部件，区别于管带式、管翅式的结构形态，它采用叠片式芯体堆叠的架构，能在有限的安装空间内最大化换热接触面积，适配乘用车仪表台内部、小型冷藏设备舱这类对安装边界要求严苛的场景。从实际装车应用来看，蒸发器布置在空调箱总成的鼓风段下游，鼓风机推动的车厢内循环空气穿过芯体翅片间隙时，芯体内部流通的低温低压冷媒会通过铝制壁面吸收空气热量，完成液态冷媒到气态的相变过程，降温后的空气再通过风道送入车厢或制冷舱内，实现温度调控的功能。

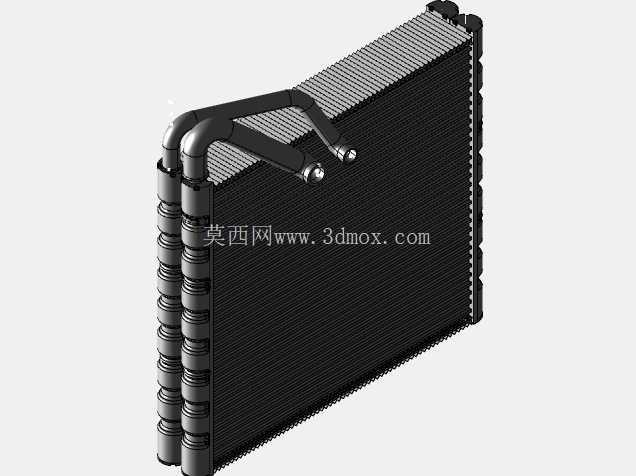

设计这类蒸发器时，首先要匹配系统的制冷量需求，倒推芯体的有效迎风面积与流道排布：芯体部分采用多层冲压成型的铝制散热片叠压焊接，每一层流道都做了扰流结构设计，避免冷媒在流道内出现流动死区，让冷媒在整个芯体截面内分布更均匀，不会出现局部换热不足导致的结霜不均问题。两侧的集流管采用一体化焊接结构，和芯体流道连通后，分别承担冷媒流入、流出的分配功能，顶部引出的两个弯管接口，一个接膨胀阀出口的低温冷媒管路，一个接压缩机吸气端的回气管路，接口处做了密封端面与定位卡扣结构，安装时可以直接和系统管路快接，不需要额外做适配调整。

从安装边界来看，整体芯体做了薄型化设计，厚度方向控制在适配常规乘用车空调箱的尺寸范围内，侧边预留了固定卡扣的安装位，不需要额外设计复杂的固定支架，直接卡入空调箱内的定位槽即可完成装配，能减少总装环节的工序复杂度。芯体的翅片采用开窗式结构，相比平翅片能提升空气侧的换热效率，同时翅片间距做了优化，既不会因为间距过小导致积灰后风阻快速上升，也不会因为间距过大浪费换热面积，适配车载环境下长期使用的维护需求，正常使用周期内不需要频繁清理芯体表面。

在结构可靠性设计上，整个芯体与管路连接位置都采用钎焊工艺成型，焊接后整体做耐压泄漏测试，能承受制冷系统工作时的压力波动，不会因为车辆行驶过程中的振动出现焊缝开裂、冷媒泄漏的问题。引出的弯管做了弧度缓冲设计，当管路受到装配应力或者行车振动带来的拉扯力时，弯管段可以通过微小形变吸收应力，避免应力集中在接口焊接位置导致的断裂问题。另外芯体的侧边做了封边处理，能避免气流从芯体侧边旁通，保证所有穿过蒸发器的空气都能经过翅片区域完成热交换，不会出现旁通风导致的出风温度不均、制冷效率下降的问题。

针对不同制冷量的机型适配，这类叠片结构的蒸发器可以通过调整叠片数量来调整整体换热能力，不需要重新开模制作集流管与接口结构，只需要调整芯体堆叠的长度，就能覆盖不同排量车型、不同制冷功率小型机组的需求，大幅降低了衍生型号的开发成本。在流道设计上，采用多流程的排布方式，冷媒从入口进入集流管后，先分配到下半部分的流道完成初步换热，再通过集流管内的分隔结构导流到上半部分流道，保证冷媒在整个芯体内的流速处于合理区间，既不会因为流速过快导致压力损失过大，也不会因为流速过慢影响换热效率，让整个蒸发器在不同工况下都能保持稳定的换热性能。
