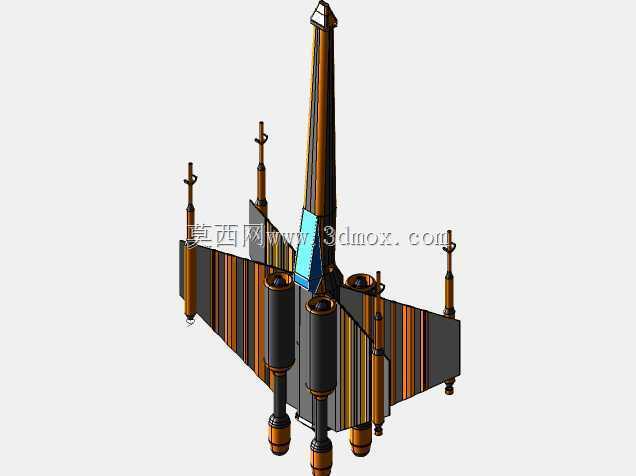

科幻X翼飞行器结构三维数模设计

　　本次呈现的X翼飞行器结构数模，核心围绕近地科幻场景下的短距起降、多姿态机动需求展开结构设计，整体构型参考经典翼身融合布局做了适配性调整，没有沿用常规固定翼的单翼面设计，而是采用四组对称分布的翼面结构，每组翼面沿机身中轴线呈X形向外延展，翼根位置与机身主承力框架做一体化衔接，避免了传统螺栓连接带来的应力集中问题。从实际应用场景来看，这类构型既可以作为科幻影视道具的结构验证原型，也能为小型垂直起降试验载具的翼面布局提供参考，四组翼面的分布方式能够在姿态调整时提供多方向的气动控制力，不需要依赖常规飞行器的尾翼组就能完成偏航、俯仰、滚转等全套机动动作，在狭小空间内的机动灵活性远高于常规固定翼布局。

　　设计过程中首先确定了机身主承力舱段的尺寸边界，机身核心段采用近似棱柱的流线型截面，从机头位置的尖锥构型逐步过渡到翼根连接区的等截面段，机头尖锥的长细比控制在3.2左右，既能够降低高速飞行时的头部激波阻力，也预留了内部航电设备、载荷舱的安装空间，尖锥段与主承力段的衔接位置做了圆角过渡处理，避免截面突变带来的气动阻力激增。四组翼面并非采用等厚度设计，而是从翼根到翼尖逐步收窄，翼根处的弦长占到机身总长度的27%，能够保证翼根位置的抗弯截面模量足够承受大机动过载下的弯矩载荷，翼尖位置则收窄到翼根弦长的18%，同时在翼尖处设置了小型垂直安定面结构，能够在大迎角飞行时延缓翼尖涡流的产生，提升翼面的气动效率。

　　翼面下方挂载的四组推进组件，采用对称分布的布局，每组推进组件都包含短舱、喷管段两个核心部分，短舱与翼面的连接位置设置在翼面展向的42%处，这个位置刚好是翼面气动载荷的合力作用点，推进组件工作时产生的推力能够直接抵消部分翼面的弯曲载荷，降低翼根结构的受力水平。短舱的外形采用旋成体设计，直径从与翼面连接的位置向前后两端逐步收窄，前端的进气口做了斜切处理，能够在大侧滑角飞行时保证进气效率，后端的喷管段则采用收敛构型，适配亚音速飞行状态下的排气效率需求，喷管末端与短舱主体的衔接位置做了隔热间隙设计，预留了热胀冷缩的变形空间，避免高温排气传导到翼面结构造成材料性能下降。

　　从安装边界来看，整个数模的所有构件都采用参数化建模方式构建，翼面的后掠角、展长，推进短舱的安装位置、倾角都可以通过参数调整快速修改，不需要重新绘制基础草图。机身主承力框架内部预留了标准的设备安装导轨位置，导轨间距采用通用航空设备的标准安装尺寸，能够直接适配市面上常见的小型飞控、电池、通信模块的安装需求，不需要额外做转接支架设计。翼面与机身的连接位置设置了定位止口，装配时只需要将翼面的定位凸台卡入机身的止口槽内，就能完成翼面的初步定位，后续的紧固件安装不需要额外做位置找正，能够大幅提升装配效率。

　　在结构细节处理上，所有构件的棱边都做了R0.5到R2不等的圆角处理，既符合实际加工过程中的工艺要求，避免锐边造成的应力集中，也能降低飞行过程中的棱边摩擦阻力。翼面内部设置了横向的加强筋结构，加强筋的间距控制在翼面弦长的15%左右，在保证翼面结构刚度的前提下尽可能降低结构重量，加强筋与翼面蒙皮的连接位置采用一体化建模，没有设置额外的连接面，能够避免装配间隙带来的结构振动问题。推进短舱与翼面的连接支架采用三角构型的桁架结构，支架的三个连接点分别固定在翼面的翼梁、翼肋位置，能够将推进组件的推力、振动载荷均匀分散到翼面的承力结构上，避免局部载荷过大造成翼面结构损坏。

　　从气动适配的角度来看，X形的翼面布局在垂直起降阶段，四组翼面都处于水平投影范围内，能够为下方的推进气流提供均匀的遮挡，避免气流直接冲击地面产生的乱流影响机身姿态稳定；在平飞阶段，上下两组翼面能够形成类似双翼机的气动效应，在低速飞行时提供更大的升力系数，降低失速速度，提升低速飞行的安全性。整个数模的结构设计没有采用过于复杂的曲面构型，所有曲面都可以通过常规的三轴加工中心完成加工，也可以直接导出用于3D打印制作验证样机，不需要额外做模型修复处理。
