半自动化交流热机设备结构设计方案

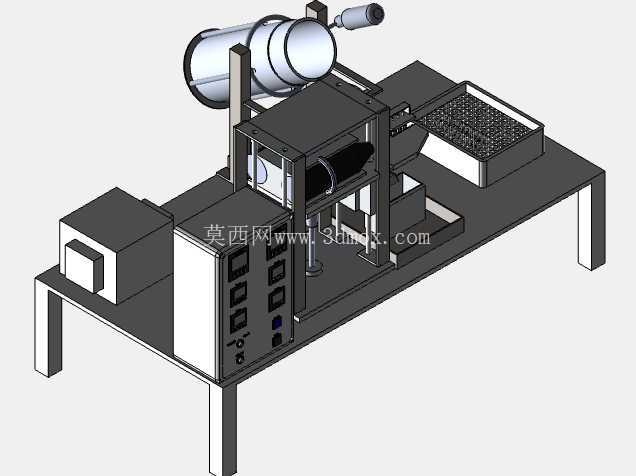

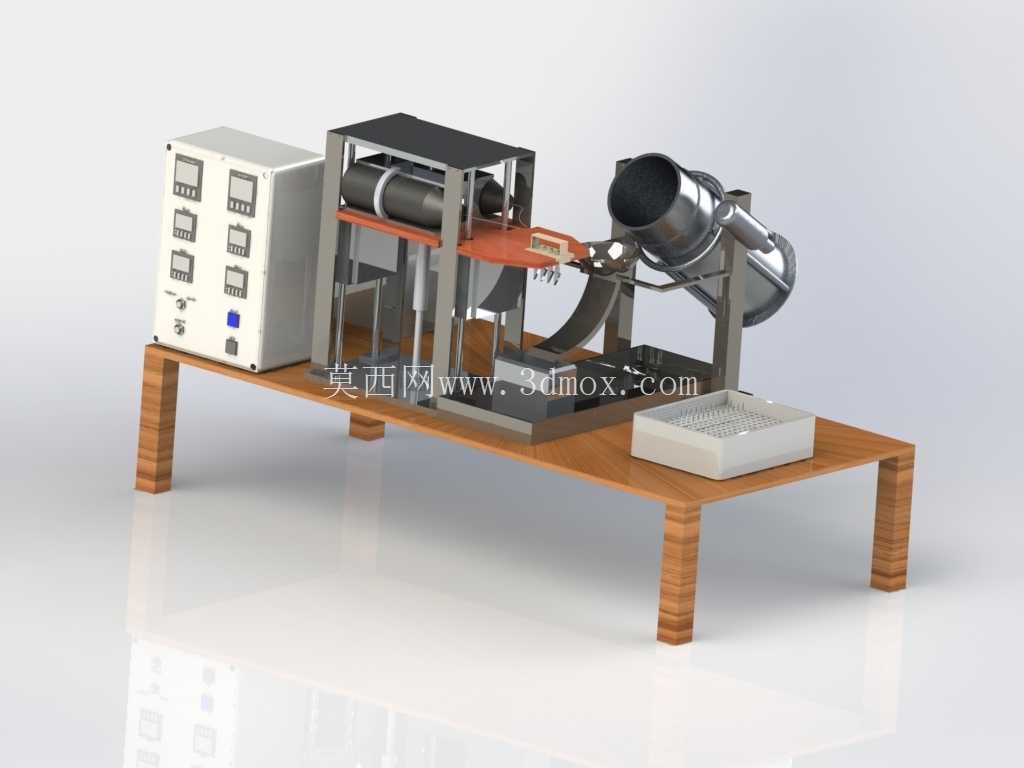

　　这套半自动化交流热机的三维结构设计，核心面向中小批量精密零部件的热处理、热交换加工场景，在电子元器件引脚搪锡、小型金属工件热浸镀、实验室材料热性能测试这类需要稳定热源与工件精准转运的工况下，能够替代传统全人工操作的热加工工位，降低操作人员近距离接触高温区域的安全风险，同时提升热加工过程的参数一致性。从整体布局来看，设备采用分体式功能区集成设计，左侧为独立的温控电控柜，柜体采用标准1.2mm冷轧钢板折弯成型，柜内分层排布温控模块、继电器组、电源回路与接线端子排，面板上预留多组温控表、开关按钮与状态指示灯的安装位，电控柜与右侧热执行机构之间预留150mm的走线与维护间隙，所有动力线与信号线通过柜体底部的穿线格兰头引出，沿设备台架下方的布线槽排布，避免高温区域对线路造成老化损伤。中间的热执行单元采用框架式铝型材搭建支撑结构，核心换热腔体采用卧式筒型结构，外部包裹硅酸铝保温层减少热量散失，腔体内部预留加热元件、温度传感器与流体导流结构的安装空间，腔体开口处配套可翻转的密封端盖，端盖与腔体之间采用耐高温硅胶条密封，减少热介质泄漏。工件转运机构采用曲柄摇杆搭配直线导轨的组合结构，前端设置可快速更换的工件夹具安装位，能够根据加工工件的外形更换适配的夹具，转运行程可通过调整曲柄偏心距进行适配，满足不同尺寸工件从上下料位到热加工位的精准转运需求，转运过程的启停位置设置硬限位与缓冲胶垫，避免机构运行过冲造成工件磕碰。

　　设备底部采用实木多层板作为台架支撑面板，四条支撑腿采用方形实木型材，底部预留可调脚杯的安装螺纹孔，可通过调整脚杯高度适配不同地面的平整度，台架右侧预留成品接料盒的放置位，接料盒采用食品级304不锈钢冲压成型，边缘做卷边处理避免划伤操作人员，接料盒与台架之间采用定位销定位，方便加工完成后快速取倒工件。从设计思路上，这套设备优先考虑操作的便捷性与维护的可达性，所有需要定期维护的加热元件、传感器均采用快插式接线端子，更换时无需拆解整体框架，电控柜的柜门采用内藏式铰链，开门角度可达180度，方便检修内部电气元件；热腔体的保温层采用模块化拼接结构，局部损坏时可单独更换对应保温块，无需整体拆除保温层。

　　设备的外形尺寸控制在长1200mm、宽600mm、高750mm的范围内，安装时仅需要预留左右各200mm的维护空间、后方150mm的散热空间即可，无需额外做地基固定，放置在平整的车间地面或工作台上即可投入使用，整体重量控制在85kg以内，方便根据车间布局调整摆放位置。在功能实现上，这套设备可通过温控表设定热加工的目标温度，加热过程中温度波动控制在±2℃范围内，工件转运的节拍可通过面板上的调速旋钮进行调整，适配不同热加工工艺的时长要求，设备设置紧急停止按钮，触发后可立即切断加热回路与机构动力，保障操作安全；上下料位设置在设备前端远离热腔体的位置，操作人员仅需要在上下料位完成工件装夹与取下，无需靠近高温区域，有效降低烫伤风险。

　　针对不同的应用场景，这套设备的热腔体可根据需求更换为热风循环式、油浴式或锡浴式结构，工件夹具也可适配盘类、轴类、小型异形件等多种工件形态，在小批量电子配件加工、五金件表面热处理、实验室材料热测试等场景下均能适配，相比大型全自动热处理设备，这套半自动化设备的投入成本更低，占用空间更小，调整工艺参数的灵活度更高，更适合中小批量多品种的生产加工场景。结构设计过程中，所有运动部件均设置安全防护挡板，避免操作人员误触运动机构造成机械伤害，热腔体的外表面温度控制在45℃以内，避免人员意外触碰造成烫伤，所有电气回路均设置过载保护与漏电保护，符合工业设备的安全规范要求。
