超小型高功率无刷行星减速电机结构

　　在桌面级小型自动化执行机构、微型仿生机器人关节、紧凑型精密传动工位这类对安装空间有严苛限制的场景里，驱动单元的功率密度一直是结构选型阶段卡脖子的核心指标——常规同外径的有刷减速电机不仅换向器寿命有限，持续输出扭矩也很难满足短时间峰值负载的需求，而这款集成行星减速结构的无刷电机，正是瞄准这类窄空间高负载的应用需求做的结构整合设计。从结构布局来看，动力段采用2836规格的外转子无刷电机本体，1400kv的参数设定意味着在标准供电电压下，电机空载转速维持在适合行星齿轮箱输入的区间，不会因为输入转速过高导致齿轮啮合面线速度超标，提前出现点蚀或磨损问题。

　　和很多分体式安装的电机加减速箱组合不同，这款产品把电机端盖和行星齿轮箱的输入级壳体做了一体化集成，取消了额外的连接法兰和定位销结构，既压缩了轴向的总长度，也从根源上避免了分体装配时出现的电机轴与齿轮箱输入轴同轴度偏差问题，要知道在微型减速结构里，哪怕0.02mm的同轴度误差，都会带来空载阻力陡增、运转噪音变大、齿轮负载不均的连锁问题。输出端搭配的14:1减速比28mm直径行星齿轮箱，采用三级行星轮系排布？不对，看输出轴的结构，是做了内六角中空的输出轴设计，这种轴端结构不是常规的圆轴带键槽，而是直接采用六角轴配合中空孔，一方面六角轴可以直接和带对应内六角孔的执行摇臂、滚轮、传动件直接插接，不需要额外做联轴器或者键连接，进一步节省末端的安装空间，另一方面轴端的中空孔可以走信号线或者穿固定钢丝，在仿生机器人的关节应用里，这种中空结构能让走线从电机轴心穿过，避免线缆外露在关节活动范围内被拉扯磨损。从安装边界来看，整机最大外径和齿轮箱外径保持一致，没有额外突出的安装耳，安装时可以通过齿轮箱前端法兰面上的三个均布安装孔做端面固定，也可以通过电机尾部的定位圆柱做嵌套安装，不管是内嵌到机器人的关节腔体里，还是固定在小型滑台的端面，都不需要额外做转接支架。设计阶段特意把电机的动力线出线位置做了侧置处理，没有从尾部轴向出线，这一点在紧凑安装场景里非常实用——很多小设备的安装腔轴向尺寸是卡死的，如果线缆从尾部伸出，还要预留线缆弯折的空间，侧置出线就能把轴向的安装冗余量压缩到最低，只需要在腔体侧壁留出走线槽即可。

　　齿轮箱内部的行星轮采用金属材质，和常规微型减速箱用塑料行星轮的设计不同，金属齿轮能承受短时间的过载冲击，比如在小型抓取机构夹取物料遇到卡滞时，不会因为瞬间扭矩超过齿轮承载能力出现断齿问题，太阳轮直接和电机转子轴做一体化加工，取消了额外的连接轴套，消除了连接间隙带来的回程误差，对于需要正反转频繁切换的应用场景，更小的回程间隙意味着传动精度更高，不需要在控制端做额外的间隙补偿。实际选型时需要注意，这款电机的输出轴为六角轴，配套的传动件内六角公差需要控制在H7级别，避免装配后出现旷量，前端法兰的安装孔位为通孔，固定螺丝的拧入深度不能超过法兰厚度，否则会顶到内部的行星轮架，导致齿轮运转卡滞。

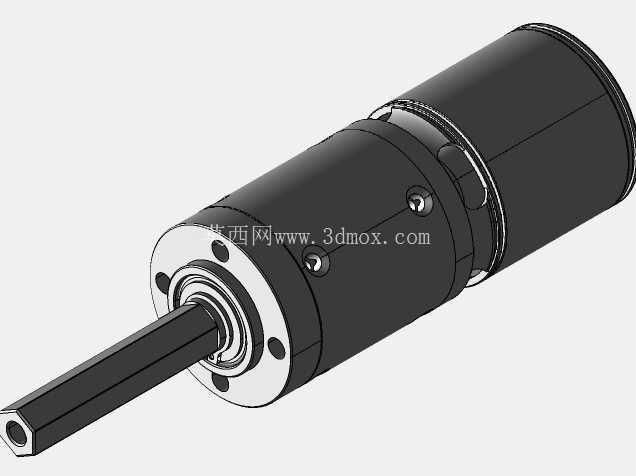

　　另外因为是无刷电机结构，驱动时需要搭配对应的无刷电调，电机本身没有集成驱动板，所以在结构设计时需要在安装腔周边预留电调的安装位置，不要把电调和电机本体紧贴安装，避免电机长时间运转产生的热量传导到电调上，导致电调的MOS管过热降额。和市面上同尺寸的减速电机相比，这款结构的功率密度优势很明显，28mm的外径下，持续输出扭矩能达到常规同尺寸有刷减速电机的2倍以上，而且无刷结构没有碳刷磨损的问题，连续运转寿命能达到数千小时，不需要定期维护更换碳刷，适合在那些后期很难拆解维护的密闭安装场景里使用，比如小型巡检机器人的轮组驱动、精密仪器的内部调节机构、桌面级自动化设备的送料驱动，都能适配。在三维建模阶段，这款模型把所有的装配配合面都做了准确的还原，包括齿轮箱和电机本体的配合止口、输出轴的六角尺寸、安装孔的位置和深度、出线口的尺寸，导入到装配体里直接做干涉检查就能验证安装是否可行，不需要再反复核对二维图纸的尺寸，能大幅缩短结构选型阶段的验证时间。
