AA2208系列RC外转子无刷动力电机

做航模动力配套快十年，经手的外转子无刷电机少说也有上百款，AA2208这个规格属于穿越机、小型固定翼圈子里普及率极高的经典尺寸，这次建模完全是按实际装机的尺寸边界来做的，没有做多余的内部绕组、接线结构的还原，毕竟做整机装配的时候，没人会把电机拆成零件来凑装配关系，只要外形、安装位、输出轴的配合尺寸准，就能满足结构干涉检查、重心配平的需求。

先从实际应用场景说，这个规格的电机覆盖的KV值跨度很大，从930KV到2700KV的不同版本，适配的机型完全不一样：低KV版本配9-10寸螺旋桨，用在1米翼展左右的小型固定翼滑翔机、上单翼教练机上，推力足够，巡航电流低，续航能做到十几分钟；中KV版本配6寸三叶桨，是250级穿越机早期的经典动力配置，现在不少入门级FPV花飞机型还在用这个规格，动力响应够快，炸机换件成本也低；高KV版本配4-5寸两叶桨，用在小型室内3D机、迷你穿越机上，油门响应跟手，做特技动作的时候动力跟得上。不管是哪个KV版本，电机的外形安装尺寸是完全统一的，这也是行业里的通用规范，同规格的电机安装孔位、轴径、机身长度、直径都保持一致，方便玩家替换不同KV的版本来适配不同的飞行需求，不用改机架的安装位。

再说到设计建模的思路，做这个模型的时候最先卡的是安装边界尺寸：电机主体的外径是28mm？不对，AA2208的命名规则里，前两位22是定子直径22mm，后两位08是定子高度8mm，加上外转子壳的壁厚，整机外径控制在27.8mm，刚好能卡在常见的28mm电机安装座里，不会出现装不进去或者旷量太大的问题；电机的安装孔是十字分布的M3螺纹孔，孔位中心距16mm，这是22系列外转子电机的通用安装孔距，不管是玻纤机架、碳纤机架还是3D打印的电机座，只要是适配22系列电机的，这个孔距都能对上；输出轴是直径3mm的淬火钢轴，伸出外转子端面的长度是12mm，这个长度刚好能装下常规的螺旋桨桨夹、子弹头螺母，不会因为轴太短锁不住桨，也不会因为轴太长增加额外的重量和转动惯量。

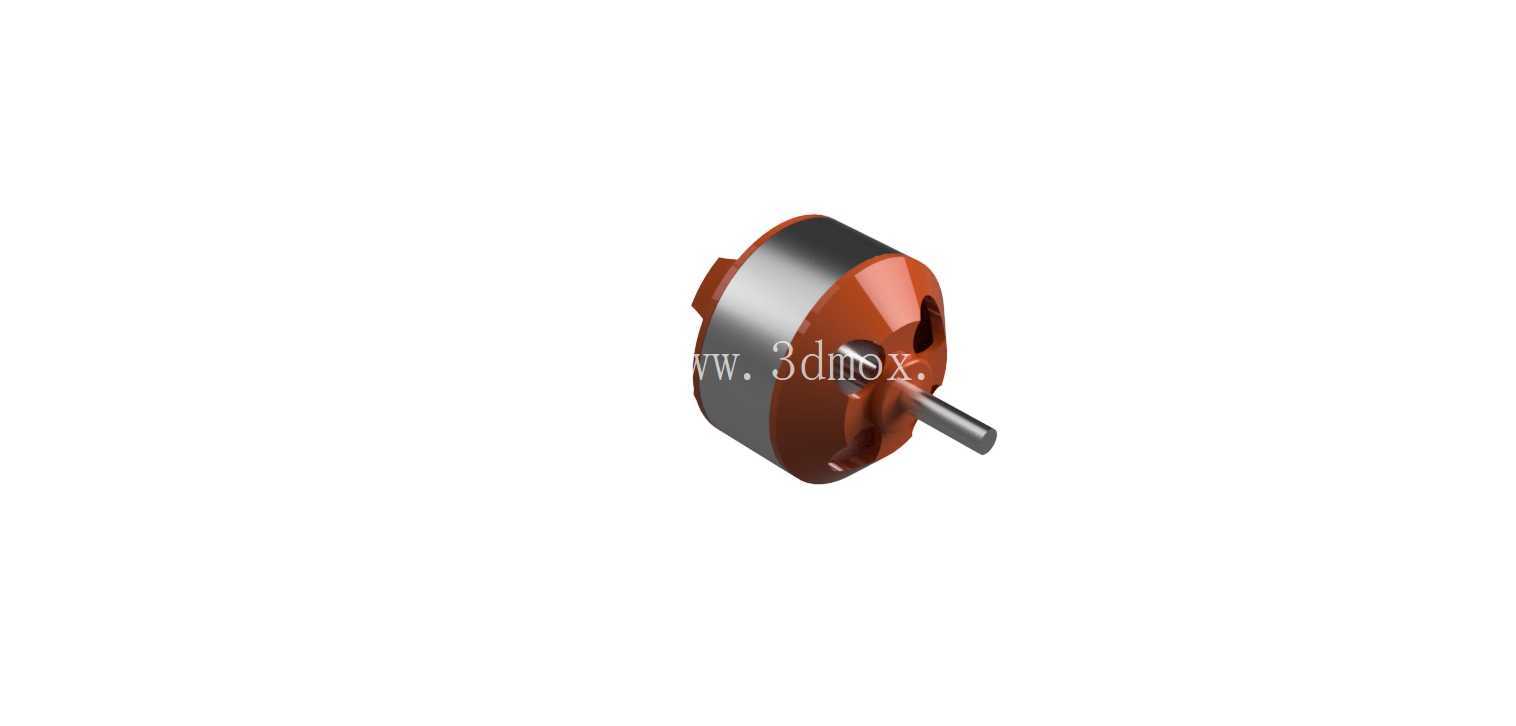

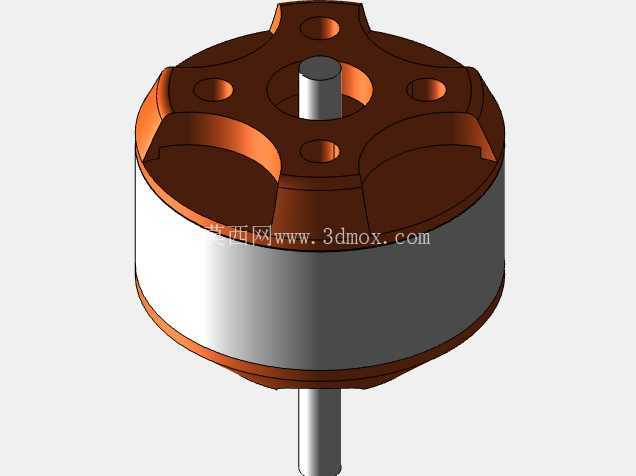

建模的时候特意把外转子的散热槽做出来了，就是转子壳端面的那几个缺口，别小看这几个缺口，电机满油门工作的时候电流能到二十多安，绕组发热很大，转子转起来的时候这几个缺口能带动空气流动，把定子上的热量带出去，要是把转子做成全封闭的，连续飞个两三分钟电机就会过热退磁，直接报废。还有电机尾部的出线槽位置，也留了足够的空间，实际装机的时候三根动力线从这个槽里引出来接电调，不会被电机座压住磨破绝缘皮，很多新手装机的时候不注意这个，把线压在电机和安装座之间，飞几次线磨破短路，直接把电调烧了，建模的时候把这个位置的空间留足，做装配检查的时候就能提前发现干涉问题。

从功能特性上来说，这个规格的电机属于外转子结构，转子直接套在定子外面转动，相比同尺寸的内转子电机，外转子的扭矩更大，不用搭配减速组就能直接驱动螺旋桨，动力传动效率更高，转动惯量也更大，飞的时候动力输出更线性，不会出现一给油门就窜的情况。搭配30A的无刷电调就能覆盖全KV版本的使用需求，不管是低KV大桨还是高KV小桨，30A的电流余量足够，不会出现满油门的时候电调过流保护的情况。

做整机装配的时候，这个电机模型的重量也按实际产品的重量配了密度，单个电机连线的重量大概在28g左右，做重心计算的时候，四个电机加起来一百多克，占迷你穿越机整机重量的三分之一左右，重量位置的准确性直接影响整机的重心配平，要是模型重量做不准，配出来的重心偏差太大，飞的时候要么头轻抬不起来，要么头重栽跟头。还有电机的转动方向，外转子电机是顺时针还是逆时针转，取决于接线的相序，建模的时候不用做转动约束，只要把安装位做准，后续做运动仿真的时候再给转动副就行。

不少刚入航模圈的结构设计师做机架设计的时候，容易把电机安装位的沉孔做浅，电机装上去之后转子和机架刮蹭，通电之后转不动直接烧电调，用这个模型做干涉检查的时候，就能提前看到转子和安装座之间的间隙，正常要留0.5mm以上的间隙，避免加工误差或者炸机变形之后出现刮蹭。还有螺旋桨的安装平面，必须和电机轴垂直，要是安装面有倾斜，转起来桨的动平衡差，飞机会出现高频震动，轻则画面果冻，重则飞控减震失效直接炸机，建模的时候特意把桨安装面的平面度做了约束，和电机轴线的垂直度控制在0.02mm以内，和实际零件的加工精度保持一致。

另外这个电机除了用在航模上，也有不少人拿来做小型云台的转动动力、桌面小风扇的动力、甚至是小型传送带的驱动动力，只要是对重量、扭矩有要求的低压直流驱动场景，这个规格的电机都能适配，毕竟2S-4S的供电电压范围很宽，搭配不同的桨叶或者传动轮，就能输出不同的推力和扭矩，通用性很强。建模的时候没有做内部的绕组、磁钢、轴承这些细节，一方面是这些零件属于电机厂家的核心设计参数，普通用户做整机设计的时候不需要用到，另一方面是内部细节太多会导致模型文件太大，拖慢整机装配的运行速度，做外部装配模型只要把所有和安装、干涉相关的外形尺寸做准，就完全能满足工程使用需求。
