DFROBOT ENS160气体检测传感模块结构

在室内空气质量监测、工业环境VOC检测、智能家居新风系统联动、车载空气净化单元配套等场景中，小型化多参数气体传感模块的结构适配性，直接决定了整套检测装置的集成效率与长期运行稳定性。这款ENS160传感模块的结构设计，完全围绕嵌入式集成场景的实际需求展开，没有冗余的结构设计，所有外形特征都服务于安装、接线、防护三个核心工程目标。

从实际使用的角度看，这款模块的核心功能是通过内置的MEMS气体传感单元，实时检测环境中的总挥发性有机物浓度、等效二氧化碳浓度，同时可配合温湿度补偿算法输出校准后的空气质量参数，模块本身集成了信号调理电路与I2C通讯接口，不需要外部额外搭建信号放大电路，即可直接接入主控板的IO引脚完成数据交互。在结构设计层面，模块采用标准的FR-4玻纤电路板作为基底，板载元件全部采用表贴工艺焊接，核心传感芯片位于电路板中部区域，外围布置了去耦电容、限流电阻、ESD防护器件，所有元件的布局都避开了安装孔位与接插件区域，避免安装过程中紧固件挤压元件造成虚焊或损坏。

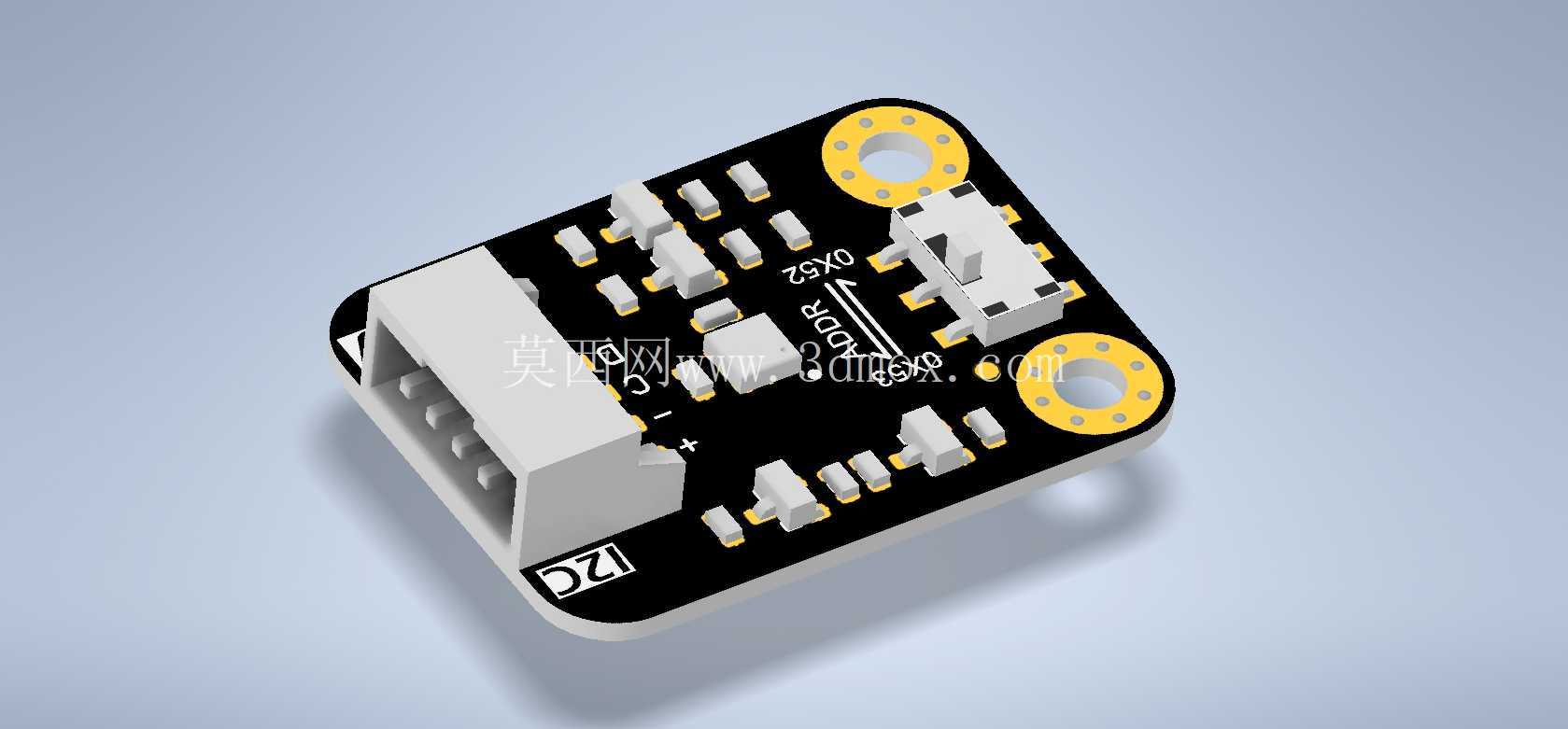

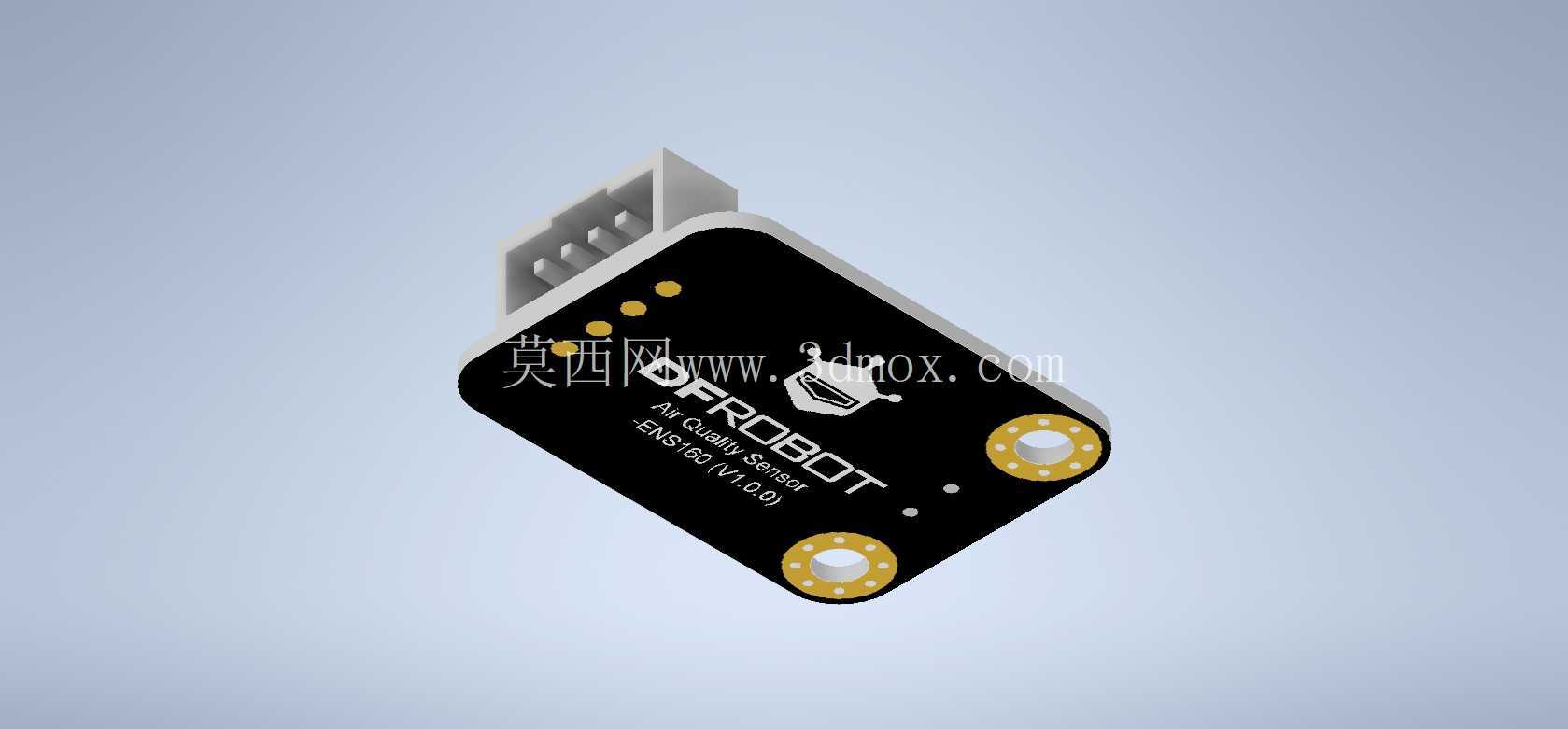

模块的外形为带圆角的方形结构，两个对角位置设计了标准的3mm直径金属化安装孔，孔位中心距适配常见的传感器安装支架孔距，既可以通过M3铜柱配合螺母固定在设备内部的安装平面上，也可以使用尼龙扎带穿过安装孔将模块绑扎在支架上，两种安装方式都不需要额外设计定制转接件，能够大幅降低集成阶段的结构改造成本。安装孔周边做了露铜工艺处理，安装时铜柱与电路板接地点连通，还可以起到额外的电磁屏蔽作用，降低周边大功率设备运行时的电磁干扰对传感信号精度的影响。

接线接口采用了防反插的卧式PH2.0接插件，接插件布置在电路板的侧边位置，接口高度与板上最高元件的高度差控制在1mm以内，接插件带有定位卡扣，插入排线后不会因为设备运输过程中的振动出现松脱，卧式的安装方向也避免了立式接插件在设备内部占用过多垂直空间，对于内部安装空间局促的便携式检测设备、穿戴式空气检测装置来说，这种接口布局能够有效压缩整机的厚度尺寸。电路板的另外三个侧边没有布置高出板面的元件，在多模块密集排布的安装场景中，模块之间可以紧贴侧边布置，不需要预留额外的元件避让空间，能够提升设备内部的空间利用率。

电路板上清晰丝印了I2C通讯引脚定义、电源正负极标识、通讯方向指示，在进行接线作业时，作业人员不需要额外查阅规格书即可完成接线，能够降低生产装配阶段的接线错误率。核心传感芯片的上方没有设计遮挡结构，保证空气能够自然流通到传感单元的检测区域，避免外壳遮挡造成检测响应滞后，同时芯片周边的元件高度都低于传感芯片本身的高度，不会阻挡空气流动路径，保证检测数据的响应速度符合设计要求。模块的整体板厚采用1.6mm标准厚度，板面做了哑光黑阻焊处理，既可以提升板面的耐磨性能，也可以避免生产过程中焊盘氧化，长期在高湿度环境下使用时，阻焊层也能起到一定的防潮作用，减少电路板漏电造成的测量漂移。

在进行整机结构设计时，需要注意在模块传感芯片对应的外壳位置开设通风孔，通风孔的直径不小于3mm，孔位与传感芯片的垂直距离不超过10mm，避免气流路径过长造成检测延迟；安装平面需要保证平整度，安装时不要过度拧紧固定螺母，避免电路板受挤压变形造成板载元件虚焊；接插件的出线方向需要预留至少5mm的排线弯曲空间，避免排线弯折角度过大造成线芯断裂。模块本身没有设计防水结构，在高湿度或者有凝露风险的场景中使用时，需要在模块外部加装透气防水膜，既保证空气能够接触传感单元，又避免水汽侵入电路板造成电路短路。

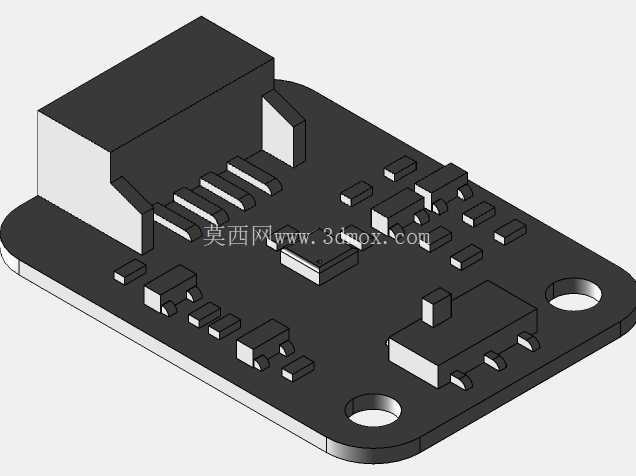

从结构建模的角度看，这款模块的所有外形特征都可以通过拉伸、切除、阵列等基础特征完成建模，安装孔、接插件、板载元件的位置尺寸都有明确的公差范围，建模时安装孔的位置公差控制在±0.1mm以内，接插件的接口尺寸公差控制在±0.05mm以内，即可满足结构装配的干涉检查需求，不需要对板载的小型阻容元件做精细化建模，在进行整机装配仿真时，只需要保留模块的最大外形轮廓、安装孔位、接插件位置三个核心特征，即可完成整体的布局校验，大幅提升结构设计阶段的工作效率。
