Arduino平台KY-037声音检测传感模块

在开源硬件开发、小型智能设备原型搭建的场景里，声音传感类模块是实现声控交互、环境声强检测的核心感知部件，这款适配Arduino平台的KY-037声音传感模块，采用简化建模方式还原实物结构，能够为结构设计阶段的安装适配、布局验证提供精准的三维参照。从实际功能来看，该模块核心作用是捕捉环境中的声音振动信号，将声强变化转化为可被主控板识别的电信号，可实现声控开关触发、环境噪音阈值监测、拍手触发交互等常见功能，在智能家居原型、学生科创项目、小型智能交互装置中应用十分广泛。

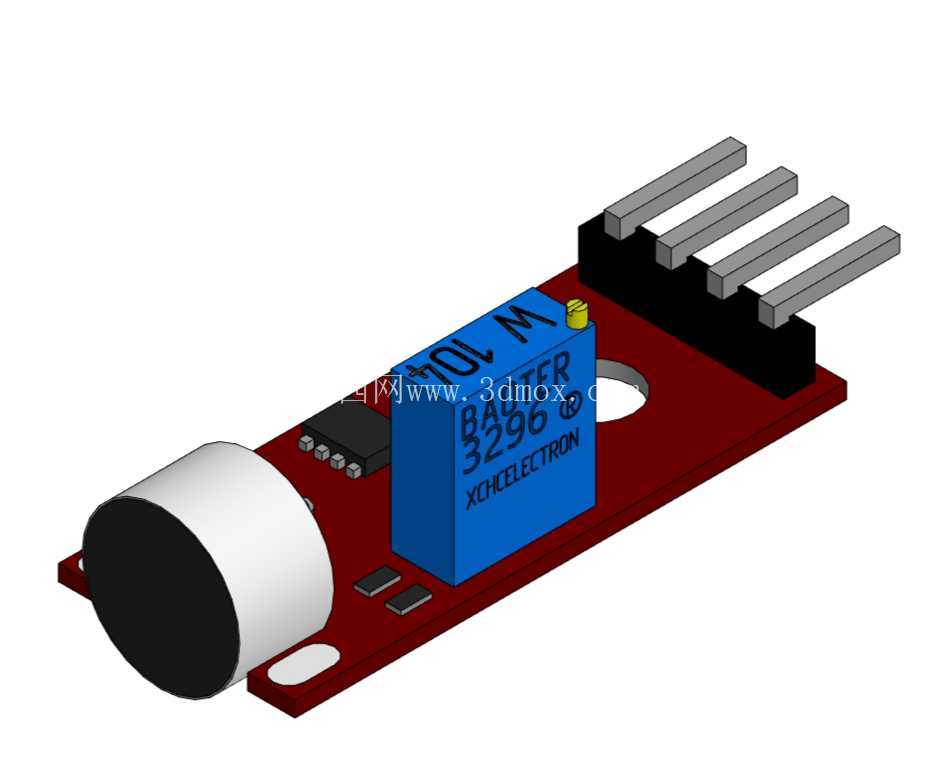

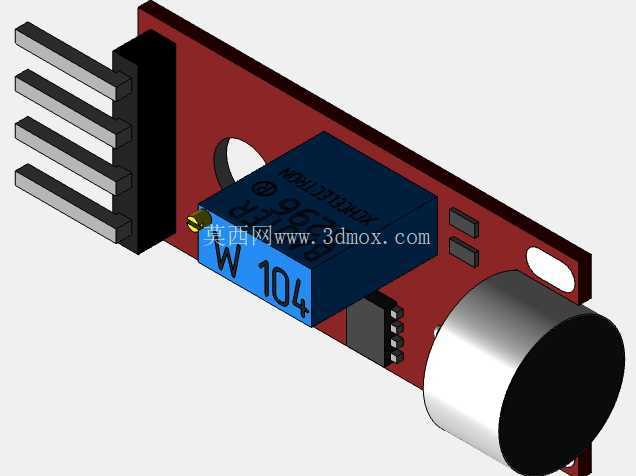

设计思路上，建模过程优先还原模块的核心结构组成与安装特征，没有做冗余的细节刻画，既保证了结构参照的准确性，也控制了模型体量，适配原型设计阶段的装配调用需求。模块主体采用红色PCB基板作为承载结构，基板上集成了驻极体话筒拾音单元、信号调理电位器、直插排针接口三个核心功能部分：驻极体话筒位于基板一端，采用金属外壳封装的圆柱结构，是声音信号的采集端，负责将空气振动转化为初始电信号；电位器位于基板中部，为蓝色方形可调元件，用于调节信号触发的灵敏度阈值，适配不同声强检测场景的需求；直插排针位于基板另一端，为4Pin标准间距排针结构，负责模块与主控板之间的电源供给与信号传输，排针旁设置黑色塑料定位基座，保证排针的结构强度与插接对位精度。

从安装边界与尺寸特征来看，模块整体为长条形薄板结构，PCB基板厚度符合常规玻纤板的通用厚度，基板上预留两个圆形安装孔，分别位于拾音端与排针端的边角位置，可通过M2规格螺丝完成模块在支架、设备壳体上的固定，安装孔的孔位间距与边缘距离均按照实物1:1还原，能够直接用于安装位的开孔定位与干涉检查。排针的引脚间距遵循标准2.54mm排针规范，建模时还原了每根引脚的金属片形态与塑料基座的卡位结构，可直接与标准排母、杜邦线模型完成虚拟装配，验证接线时的空间余量。驻极体话筒的圆柱直径、突出基板的高度均按照实物尺寸还原，在做设备外壳开孔设计时，可直接参照该模型的拾音端尺寸预留拾音孔位置，避免出现开孔过小遮挡拾音面、或者开孔过大导致模块固定松动的问题。电位器的调节旋钮位置也做了准确还原，在结构布局时需要预留调节螺丝刀的操作空间，避免周边结构件遮挡电位器，导致后期灵敏度调节无法操作。

在实际选型与结构适配过程中，这类小型声音传感模块往往需要和主控板、其他传感模块紧凑排布，该三维模型能够帮助设计人员提前验证模块与周边元件的空间间隙，比如排针插接杜邦线后的出线空间是否充足、拾音端是否被周边结构遮挡影响拾音效果、安装孔位是否和设备内部的加强筋、螺柱位置产生干涉。不同于复杂的高精度工业级声级计，这类开源模块的结构相对简单，建模时重点保证了对外装配、安装相关的关键尺寸精度，对于PCB板上的微小贴片元件做了适当简化，既不影响结构设计阶段的使用，也能提升装配体的运行流畅度。在做智能小夜灯、声控小车、噪音提醒装置这类项目的结构设计时，调用该模型可以快速完成模块的布局，不需要从零开始绘制模块结构，大幅缩短原型设计的周期，同时也能避免因为手动估测尺寸导致的安装错位、空间不足等问题。模块的各个部件均做了分色处理，PCB基板的红色、排针基座的黑色、电位器的蓝色、话筒的金属银色都和实物保持一致，在做装配体渲染、方案展示时也能直观呈现模块的布局效果，方便团队内部的方案沟通与评审。
