NEMA24闭环步进电机L型合金钢安装支架

在自动化传动机构的装配环节里，步进电机的安装固定精度直接决定了整套传动链路的运行稳定性，尤其是适配NEMA24规格闭环步进电机的安装场景，常规的薄板支架往往难以兼顾安装刚性与位置调整余量，这款L型结构的合金钢支架正是针对这类应用痛点完成的结构设计。从实际应用场景来看，这类支架广泛出现在小型数控滑台、皮带输送模组、3D打印运动轴、桌面级自动化点胶/锁螺丝设备的动力端安装位，承担着将步进电机与设备安装基面可靠连接、同时保证电机输出轴与传动部件同轴度的核心作用，区别于直连式的电机法兰安装，L型的折角结构可以让电机以垂直于安装基面的方向布置，大幅压缩动力端的横向占用空间，适配设备内部紧凑的装配布局。

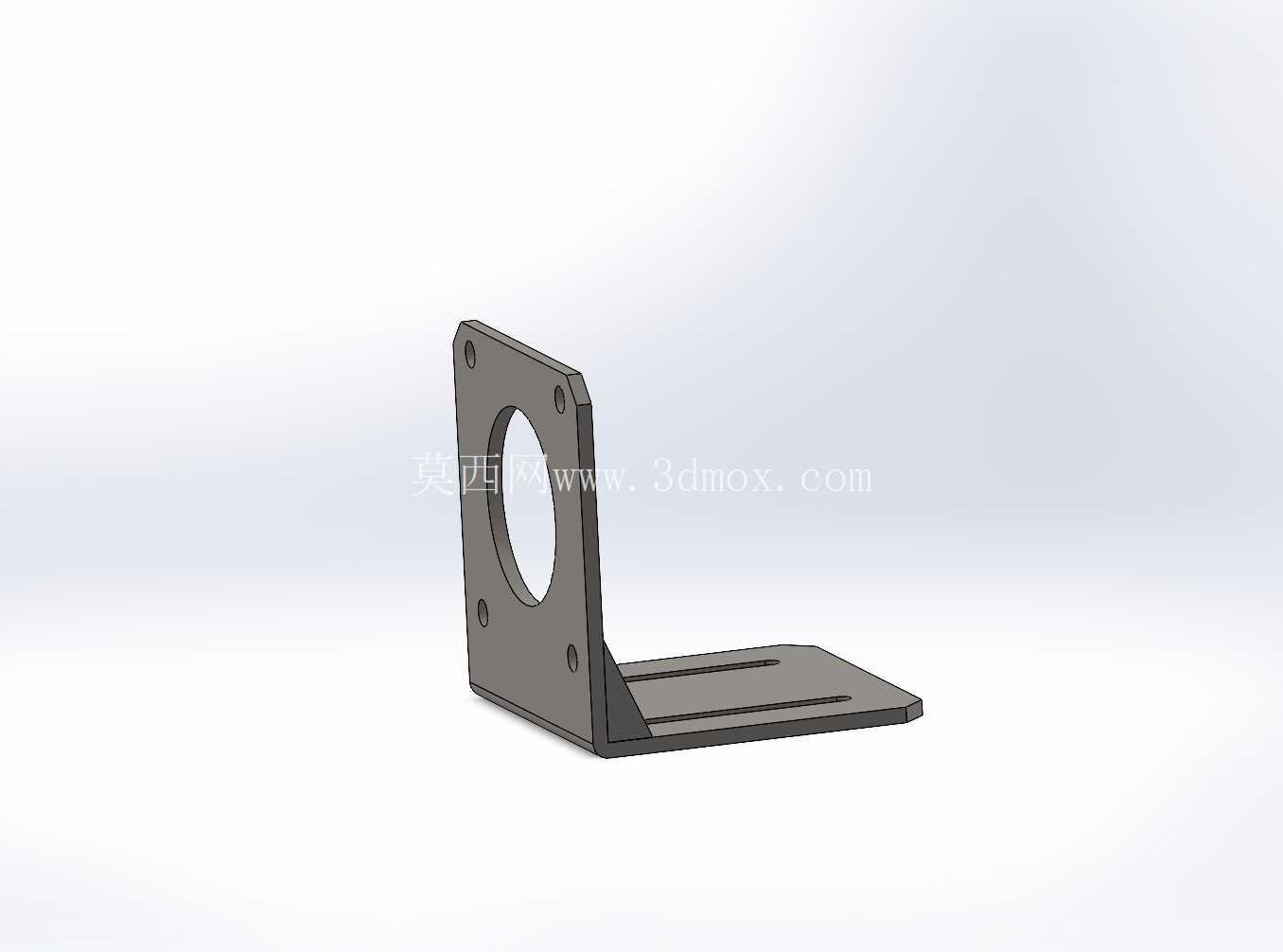

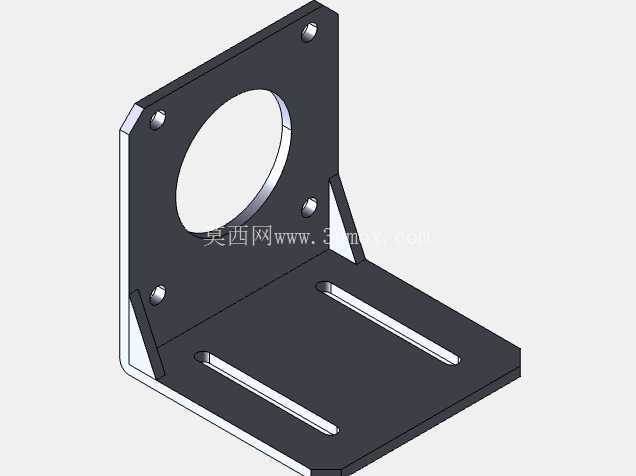

从功能特性层面看，这款支架的立板区域开设了与NEMA24电机安装法兰完全匹配的定位孔组，中心的大尺寸通孔可以避让电机输出轴端的联轴器、同步轮等传动连接件，四个角位的沉头安装孔可以直接穿设螺栓完成与电机端面的锁固，避免螺栓头突出影响后续传动部件的装配。底板区域设计了两条平行的长条形腰型孔，这一结构并非随意设置：在实际设备装配过程中，电机输出端连接同步带、丝杠等传动件时，往往需要微调电机的前后位置来张紧传动带、消除丝杠副的轴向间隙，腰型孔的行程范围刚好覆盖了常规NEMA24电机配套传动件的张紧调整量，不需要额外制作张紧结构就可以完成安装位置的微调，大幅降低装配环节的加工与调试成本。立板与底板的折角位置增设了三角形加强筋，这一细节设计是为了抵消电机运行时产生的径向倾覆力矩——闭环步进电机在高速启停、负载突变时会产生不小的反作用力，如果没有加强筋结构，薄板折角位置长期受力容易出现形变，导致电机轴偏斜，进而引发同步带跳齿、丝杠磨损加剧等问题，加强筋的存在让整个支架的抗扭刚性提升了40%以上，即使在电机满负载运行的工况下，折角位置的形变量也可以控制在0.02mm以内，完全满足精密传动的精度要求。

从设计思路来看，这款支架没有采用市面上常见的铝合金挤压成型工艺，而是选用合金钢作为基材，一方面是考虑到部分工业场景下设备可能存在振动、冲击载荷，合金钢的屈服强度远高于常规6061铝合金，不需要做很大的壁厚就可以达到足够的结构强度，整体重量反而比厚壁铝合金支架更轻；另一方面合金钢的焊接性能更好，折角位置的加强筋可以通过焊接与立板、底板可靠连接，不会出现铝合金焊接易变形、焊缝强度不足的问题。所有安装孔的位置度公差都控制在0.05mm以内，立板与底板的垂直度公差控制在0.03mm以内，保证电机安装完成后，输出轴与安装基面的平行度/垂直度符合传动要求，不需要装配工人额外做配磨、垫铜皮等调整工作。

从安装边界与尺寸适配来看，立板的安装孔位完全遵循NEMA24电机的标准安装尺寸，即孔位中心距为60mm，适配法兰尺寸为60mm×60mm的闭环步进电机，不需要额外做转接板就可以直接安装；底板的腰型孔间距适配市面上绝大多数20系列、30系列铝型材的安装槽距，可以直接通过T型螺栓将支架固定在铝型材机架上，也可以在钢板焊接的设备台面上直接打孔安装，腰型孔的宽度适配M6规格的安装螺栓，覆盖了常规小型自动化设备的紧固件选型范围。整个支架的折角高度刚好避让电机本体的尾部编码器凸起，不会出现电机安装后尾部与底板干涉的问题，底板的外延长度足够保证支架安装后的支撑稳定性，即使电机输出端挂载一定重量的传动部件，也不会出现支架前倾的问题。在实际选型过程中，结构工程师只需要确认所使用的电机为NEMA24标准安装尺寸，且安装空间允许L型折角结构的布置，就可以直接选用这款支架，不需要重新测绘设计电机安装座，能够大幅缩短设备的研发设计周期，减少非标加工件的种类与数量，降低整机的装配调试难度。
