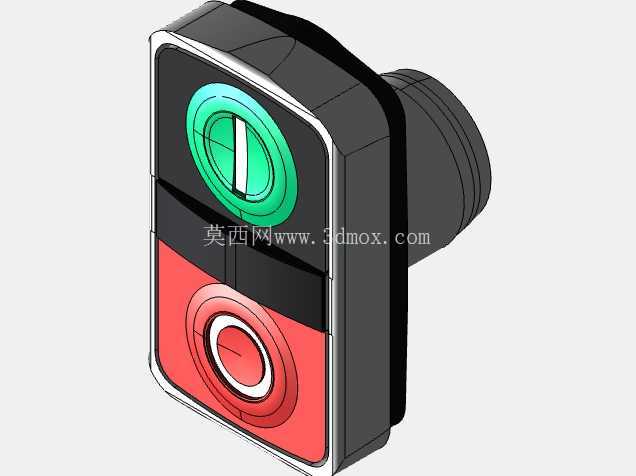

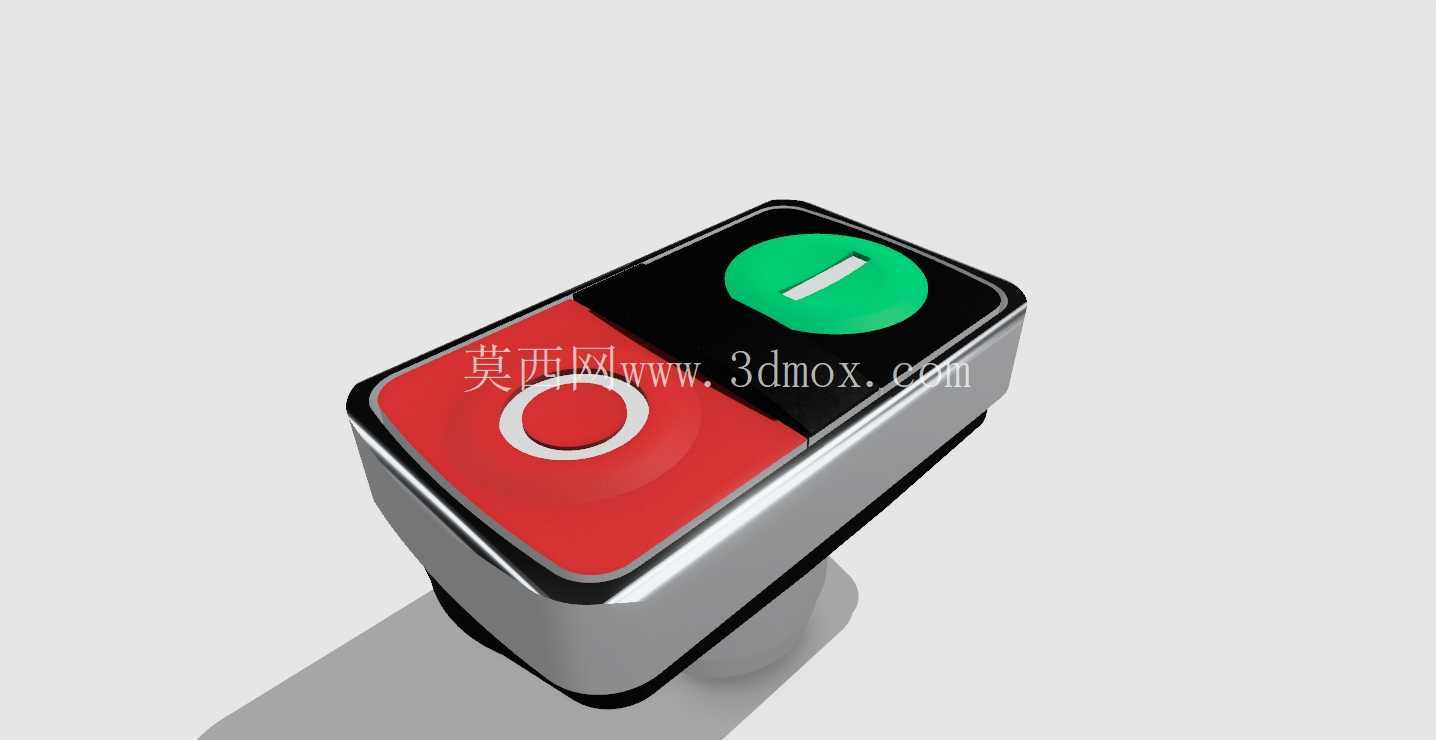

施耐德HarmonyXB4金属双头按钮组件

这款双头按钮组件属于工业控制领域常用的人机交互操作元件，核心适配商用卫浴、工业操作台、小型设备控制端的启停或功能切换场景，在公共卫生间的感应冲水配套控制、小型输送线的本地启停操作、设备检修端的功能确认操作中都有广泛应用。从实际使用场景来看，这类双按钮集成设计的核心优势是将两个功能互斥或关联的操作按键整合在同一安装基座上，相比独立安装的两个单按钮，能大幅减少面板开孔数量，降低控制柜或操作面板的加工成本，同时缩小操作区域的占用空间，让操作端的布局更紧凑，操作人员在同一位置即可完成两个关联动作的操作，减少手部移动距离，提升操作效率。

从功能特性来看，组件集成了两个独立操作的按钮头，绿色按钮带有I形标识，对应启动、冲水、接通类的正向操作指令，红色按钮带有O形标识，对应停止、关闭、复位类的反向操作指令，两个按钮的操作行程、按压力度都做了匹配调校，按动时的反馈清晰，不会出现误触或按动无反馈的情况。金属材质的外壳主体具备不错的抗磕碰、抗腐蚀能力，适配潮湿、多粉尘的复杂使用环境，比如公共卫浴区域的高湿度环境、车间操作台的多粉尘环境，都能保证长期使用的结构稳定性，不会因为环境侵蚀出现按键卡滞、标识脱落的问题。

设计思路上，这款组件采用了基座与按钮头集成的模块化设计思路，整体安装直径为22毫米，适配行业通用的标准面板开孔尺寸，不需要针对安装位做特殊的定制化加工，选型替换时可以直接适配原有安装孔位，降低替换改造成本。外形上采用了圆角矩形的上部操作面，边缘做了圆弧过渡处理，没有尖锐棱角，避免操作人员操作时被划伤，按钮头的凸起高度做了严格控制，既保证按动时有足够的操作行程，又不会因为凸起过高在搬运、安装过程中被磕碰损坏。安装边界方面，组件的基座部分做了卡扣式的安装结构，安装时只需要将基座穿入面板开孔，拧紧后部的固定螺母即可完成固定，不需要额外的固定支架，安装后的突出面板高度控制在合理范围，不会占用过多面板后部的布线空间，适配厚度在1到6毫米之间的各类面板，包括金属面板、塑料面板、绝缘板材面板都可以稳定安装。

从结构设计的细节来看，两个按钮的内部触发结构做了独立隔离设计，单个按钮出现卡滞、损坏时不会影响另一个按钮的正常操作，同时按钮的操作面做了防呆设计，绿色启动键和红色停止键的位置固定，不会因为安装旋转出现标识位置颠倒的问题，避免操作人员因为标识位置错误出现误操作。按钮表面的标识采用了模内成型的工艺，不是后期印刷或粘贴的标识，长期按动摩擦、接触清洁试剂都不会出现标识磨损脱落的情况，在长期使用过程中依然能保持清晰的标识辨识度。这类双头按钮的触点负载能力适配常规的低压控制回路，不需要额外加装中间继电器即可直接驱动小型电磁阀、接触器线圈等负载，在简化控制回路布线的同时，也降低了整套控制系统的元件成本。在实际选型应用中，这类22毫米安装直径的金属双头按钮，因为其紧凑的结构、稳定的防护性能，除了卫浴冲水场景外，也常被应用在小型设备的本地操作站、输送线的沿线急停与启动组合控制位、检修平台的临时操作端，在保证操作功能完整性的前提下，最大程度压缩操作元件的占用空间，让设备的操作端布局更简洁合理。
