薄壁双面密封深沟球轴承6808结构

在精密传动、轻工自动化、小型机电设备的旋转支撑场景中，薄壁型深沟球轴承的选型往往直接决定设备的轴向空间利用率与长期运行稳定性，6808 2RS这类双面接触式密封的薄壁轴承，正是为窄安装空间、低维护需求的旋转工位设计的标准支撑部件。从实际应用场景来看，这类轴承常出现在小型伺服电机输出端、精密输送辊筒的支撑位、办公自动化设备的旋转轴系、家用小电器的动力传动端，以及部分对径向安装尺寸有严格限制的医疗器械传动结构中，相比同内径的标准深沟球轴承，它的外径与厚度都做了缩减，能在满足基础径向承载需求的前提下，大幅压缩轴系的整体占用空间，适配紧凑化的设备设计趋势。

从功能特性上看，双面带2RS接触式橡胶密封的结构，是这款轴承区别于开式、铁封型号的核心特点，密封唇口与内圈的密封槽形成过盈配合，既能阻挡外部环境中的粉尘、水汽、加工碎屑进入轴承内部的滚道区域，避免滚动体与滚道出现磨粒磨损，也能防止轴承内部填充的润滑脂在长期运转过程中出现泄漏，维持滚道与钢球之间的润滑膜完整性，在常规工况下可以实现长期免维护运行，减少设备运维过程中的拆检、补脂工作量。它的内部滚道采用经典的深沟球结构设计，滚道曲率与钢球曲率匹配度经过优化，除了承受稳定的径向载荷之外，也能承受一定比例的双向轴向载荷，适配轴系运行过程中出现的少量窜动，避免轴系出现卡滞。

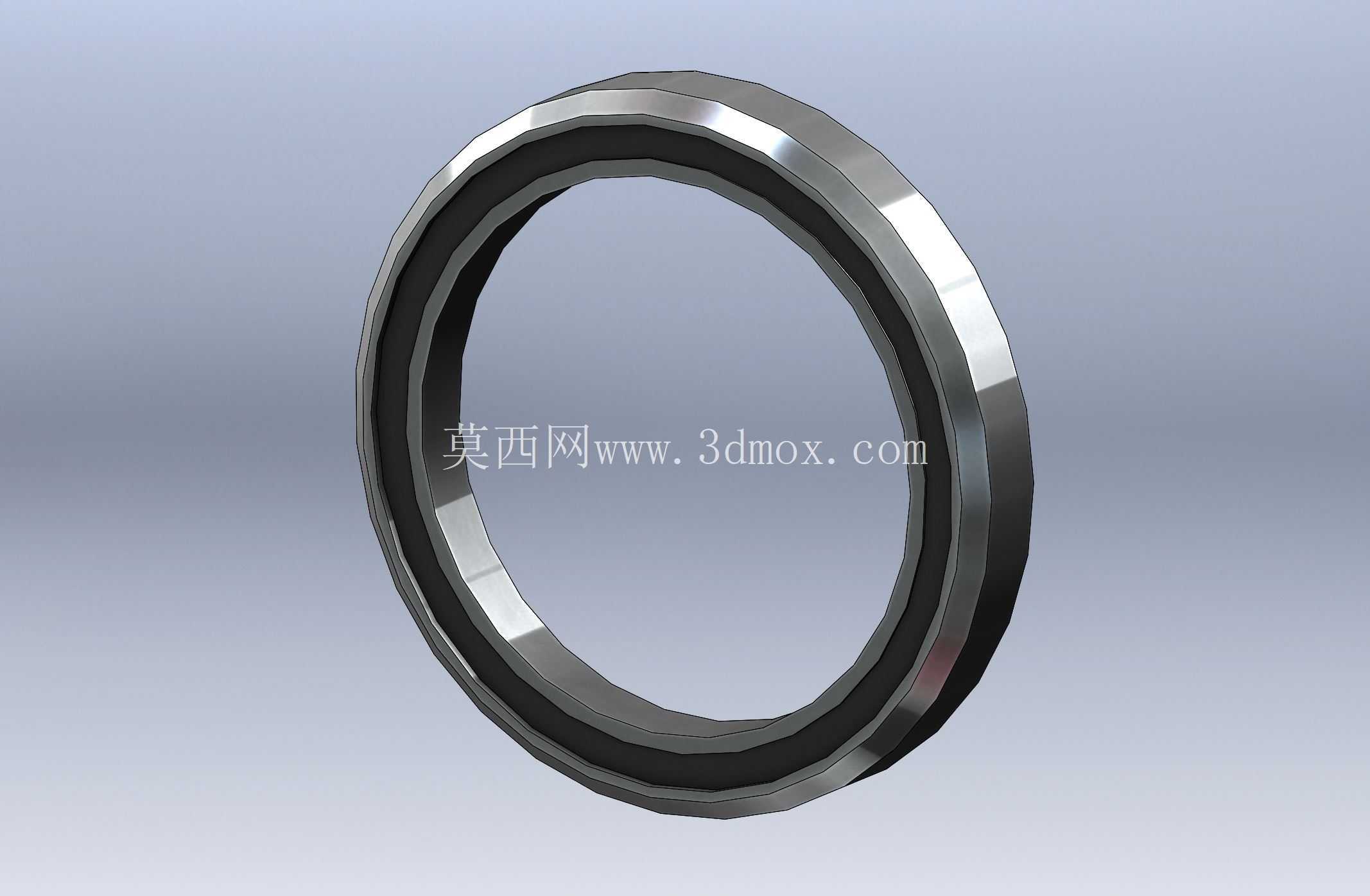

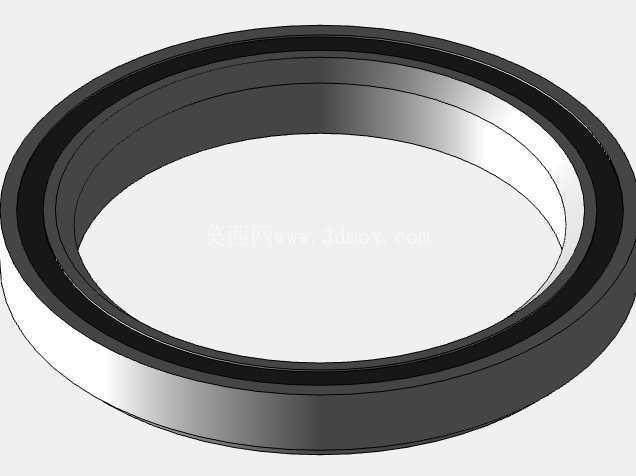

从设计思路层面拆解这款轴承的三维结构，首先要明确它的尺寸边界：对应标准件参数，这款轴承内径为40mm，适配直径40mm的旋转轴，安装时轴的配合公差通常选取k6或者m6级，保证内圈与轴同步旋转不出现打滑；外径为52mm，适配安装座的孔位公差通常选取H7级，保证外圈在座孔内定位稳定，不会出现跑圈现象；轴承整体厚度为7mm，属于68系列的薄壁尺寸，安装时需要预留的轴向空间极小，这也是它能适配紧凑结构的核心原因。结构组成上，它包含冲压成型的钢制保持架，将均匀分布的钢球分隔在滚道内，避免钢球之间直接接触产生摩擦与碰撞，保持架的兜孔间隙经过合理设计，既允许钢球在运转过程中存在微小的自适应调整空间，也不会出现钢球脱出的问题；内外圈均采用高碳铬轴承钢经淬火磨削加工，滚道表面的粗糙度与硬度满足长期旋转的耐磨需求，密封件采用丁腈橡胶材质，内嵌钢制骨架保证密封结构的刚性，密封唇口的接触压力经过调校，在保证密封效果的同时尽可能降低唇口与内圈之间的摩擦阻力，减少轴承运转过程中的温升与扭矩损耗。

在进行三维建模或者选型校核的时候，需要特别注意几个安装边界的细节：首先是内圈的密封槽位置，设计轴的台阶定位面时，台阶的外径不能超过内圈密封槽的内径，否则会在安装过程中刮蹭橡胶密封唇，造成密封件损坏，失去防护效果；其次是外圈的安装座孔位，不能设计顶住密封件外圈的台阶结构，避免挤压密封件导致变形，影响密封性能与运转灵活性；另外，这类薄壁轴承的内外圈壁厚较薄，安装时不能采用直接敲击内外圈的方式装配，需要使用专用套筒均匀压装对应套圈，避免套圈出现变形导致旋转精度下降、运转卡滞。在实际的轴系设计中，这类轴承通常采用一端固定、一端游动的布置方式，或者成对使用支撑短轴，因为它的轴向承载能力有限，不适合承受较大的轴向冲击载荷，选型时需要核算轴系的实际载荷大小，确保额定动载荷、静载荷满足工况的寿命要求，避免出现早期疲劳点蚀的问题。

从建模还原的角度来说，这款轴承的三维结构需要准确还原内外圈的滚道曲率、钢球的直径与分布数量、保持架的结构形态、密封件的截面形状与安装位置，尤其是密封唇口与内圈的配合关系，不能出现干涉或者间隙过大的问题，这样的模型才能用于后续的装配干涉检查、安装模拟、运动仿真工作，为实际的设备结构设计提供准确的参考依据，避免在实际加工装配阶段出现尺寸不匹配、结构干涉的问题。
