适配Nema17步进电机的加宽型螺旋齿轮箱

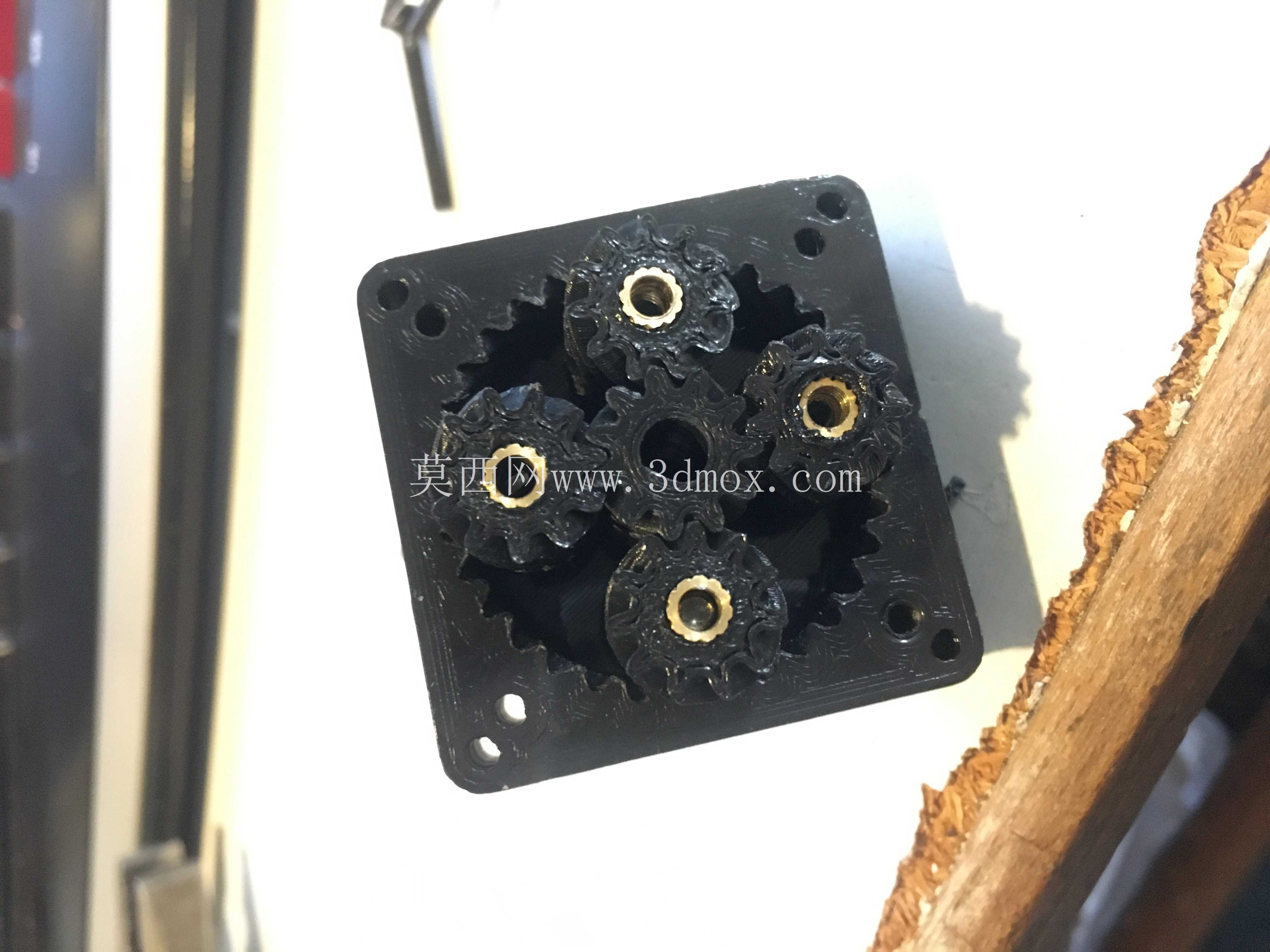

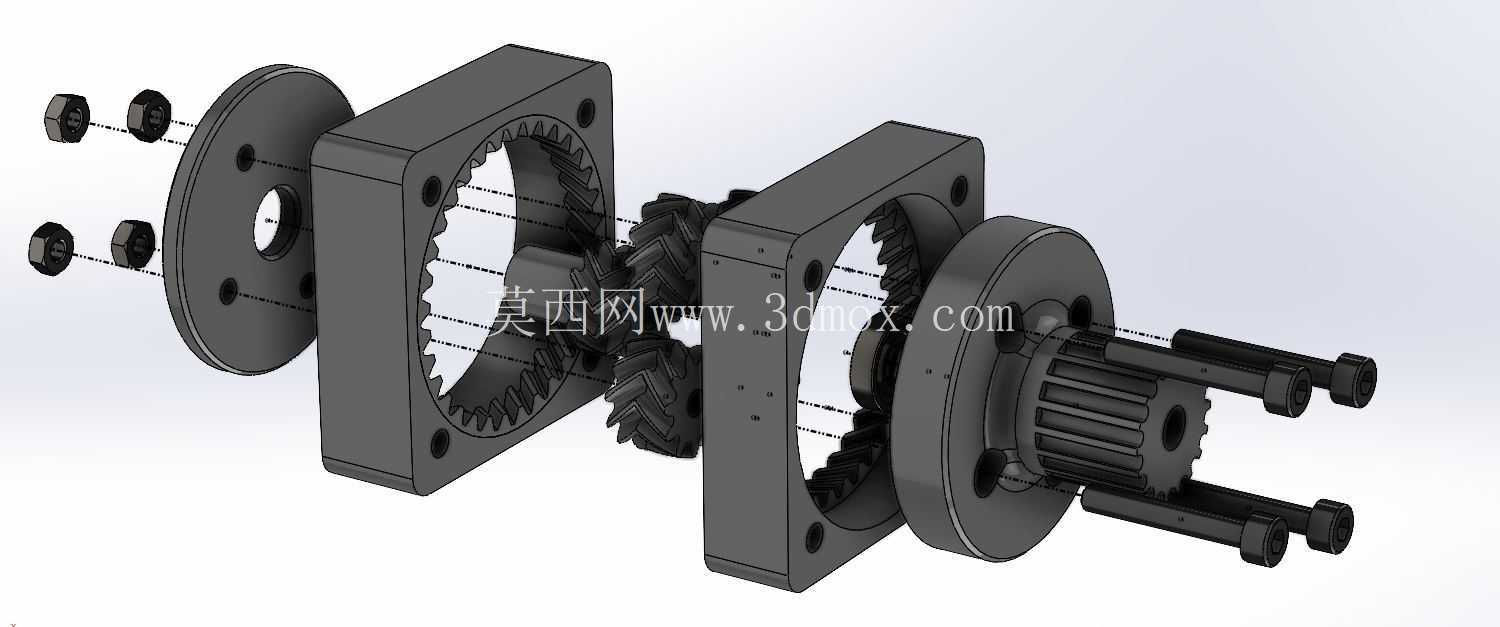

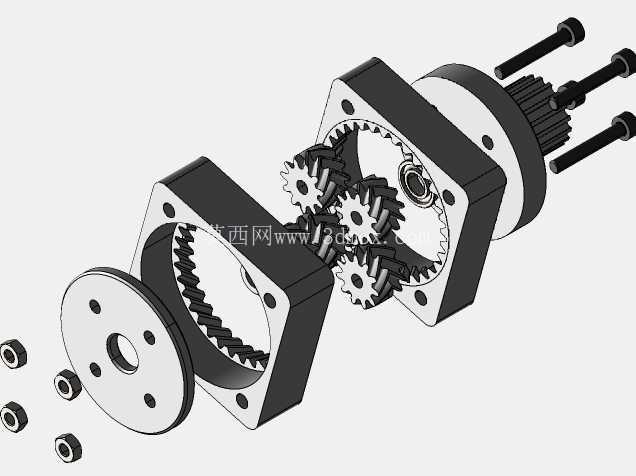

在桌面级自动化设备、小型数控运动平台、3D打印挤出机构、小型机械臂关节这类对安装空间有严格限制的传动场景里，适配Nema17规格步进电机的减速部件一直是结构选型中的高频需求，这类应用往往不需要大扭矩重载输出，但对传动间隙、安装适配性、输出端连接兼容性有很具体的要求。这款螺旋齿轮箱在常规同规格减速箱的基础上做了针对性的结构调整，首先是齿轮副采用螺旋齿设计，相比直齿传动，螺旋齿啮合过程中是渐进式接触，不会出现直齿啮合时的整齿撞击，传动过程的噪音更低，同时啮合重合度更高，同等模数下能传递的扭矩更平稳，适合需要频繁正反转、低速运行的小型运动机构。

设计过程中首先确定了4:1的减速比，这个传动比刚好匹配Nema17步进电机的常用运行区间，常规42系列步进电机在300-600rpm转速区间运行时震动最小，经过4:1减速后输出端转速落在75-150rpm，刚好适配小型输送辊、挤出送料机构、小负载旋转台的常用转速需求，同时输出扭矩可以提升到电机额定扭矩的3.2倍以上，足够覆盖大部分小型桌面设备的负载要求。结构上特意将齿轮齿宽调整到16mm，相比常规同规格减速箱10-12mm的齿宽，加宽后的齿面接触面积提升了30%以上，单位面积的齿面压应力相应降低，在频繁启停的冲击负载下不容易出现齿面点蚀、断齿的问题，使用寿命能得到明显提升。

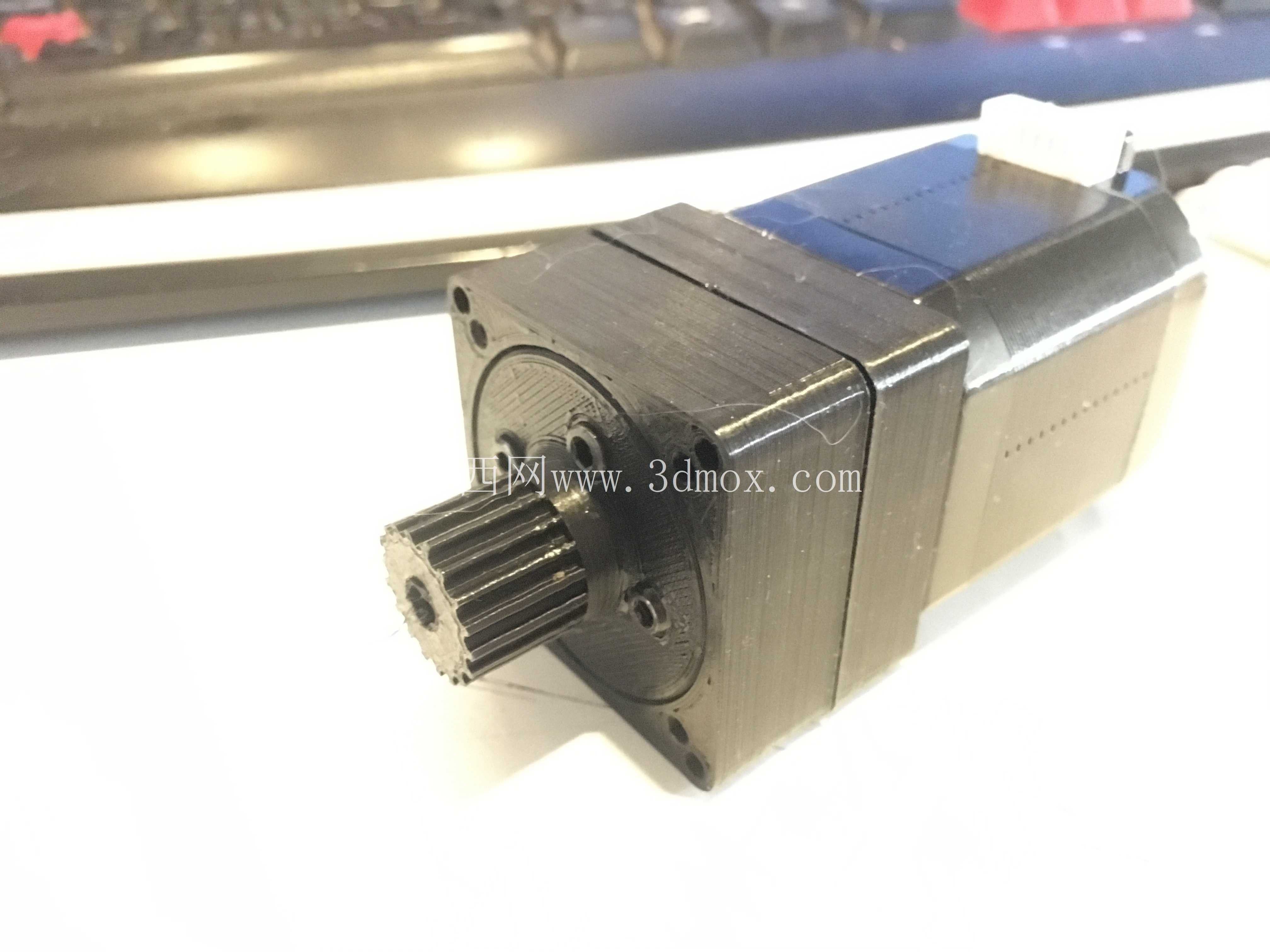

考虑到加宽齿宽后齿轮啮合的侧隙控制需求，齿轮箱的箱体槽位也做了对应加宽，同时箱体的安装定位孔完全沿用标准Nema17电机的安装孔位，孔距为31mm*31mm，安装止口尺寸与标准42步进电机的前端止口完全匹配，用户不需要额外做转接板就可以直接将齿轮箱固定在电机输出端，安装边界和原电机的前端安装面完全齐平，不会额外占用轴向安装空间。输出端采用标准模数的齿轴输出，齿形参数和常规小型同步带轮、齿轮传动的模数匹配，可以直接和外部传动部件啮合，不需要额外加装输出轴转接件，减少了传动链的累积间隙。

在实际选型应用中，这类齿轮箱特别适合用在小型桌面雕刻机的Z轴传动、小型传送带的驱动端、自动点胶机的旋转轴、小型分拣机构的拨轮驱动这类场景，这些场景的共同特点是安装空间紧凑，负载不大但需要稳定的低速传动，同时要求传动部件和标准步进电机直接适配，不需要额外设计复杂的安装结构。箱体采用一体化加工的结构，轴承安装位和齿轮定位槽的同轴度控制在0.02mm以内，能有效降低齿轮啮合过程中的偏载问题，避免因为安装不同心导致的齿轮磨损加快、传动噪音变大的问题。齿轮副的侧隙控制在0.1度以内，对于需要正反转定位的场景，比如小型旋转工作台的角度定位、机械臂关节的小角度转动，这个回程间隙完全能满足定位精度要求，不会因为反向间隙过大导致定位误差超差。

从结构设计的细节来看，齿轮箱的箱体壁厚做了均匀化处理，既保证了足够的结构刚性，在电机急停时不会因为箱体变形导致齿轮错位，又不会因为壁厚过大增加不必要的重量，整体重量控制在120g以内，安装在小型机械臂关节上时不会给臂体带来额外的负载负担。输出轴的支撑采用两端深沟球轴承支撑，相比单轴承支撑的结构，两端支撑的输出轴能承受更大的径向负载，当输出端直接挂载齿轮、同步带轮这类有径向拉力的部件时，不会出现输出轴偏摆的问题，传动稳定性更好。注油槽预留了润滑脂加注空间，用户在长期使用后可以直接补充润滑脂，不需要完全拆解箱体，维护难度更低。
