25GA370型6V减速齿轮电机结构设计

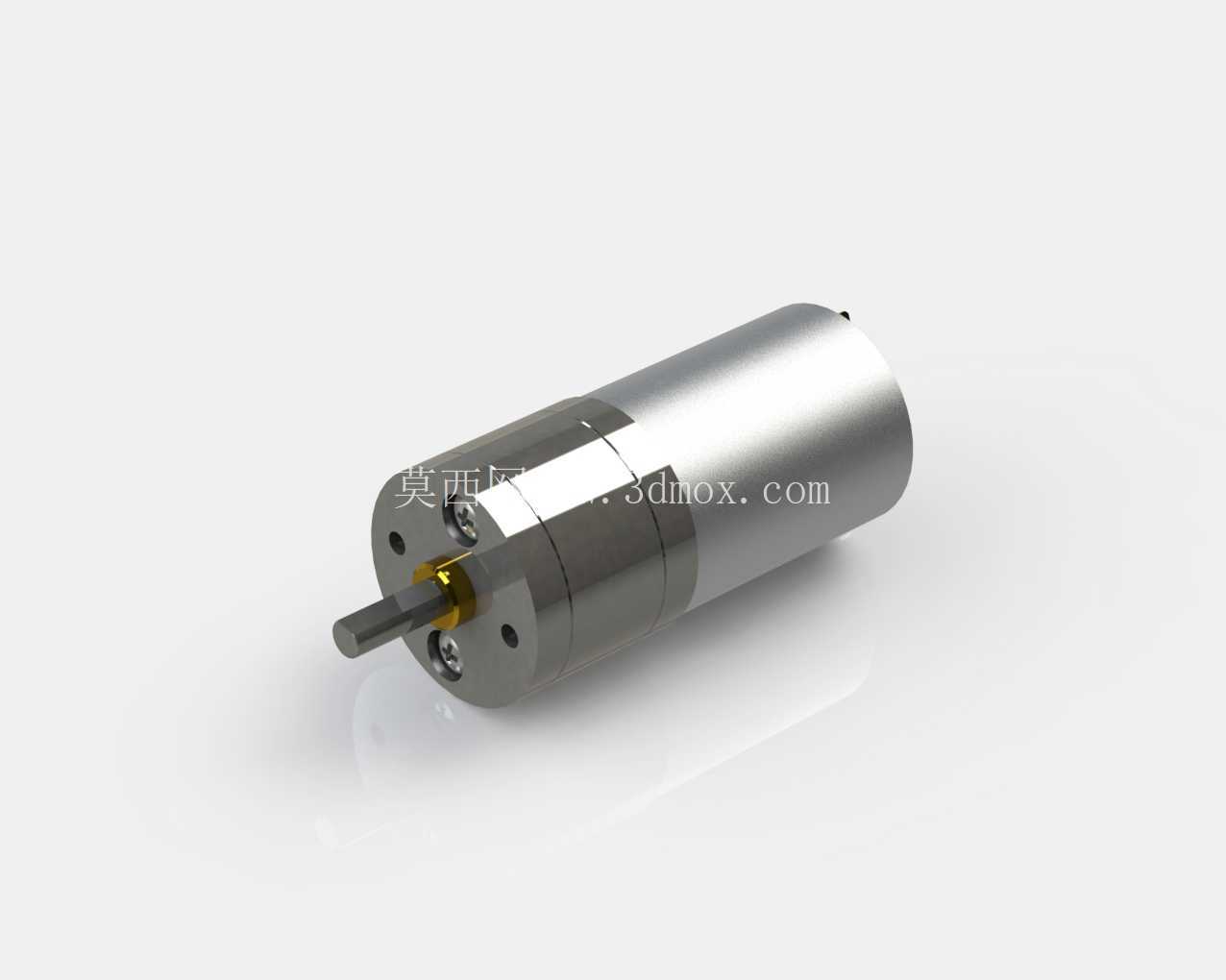

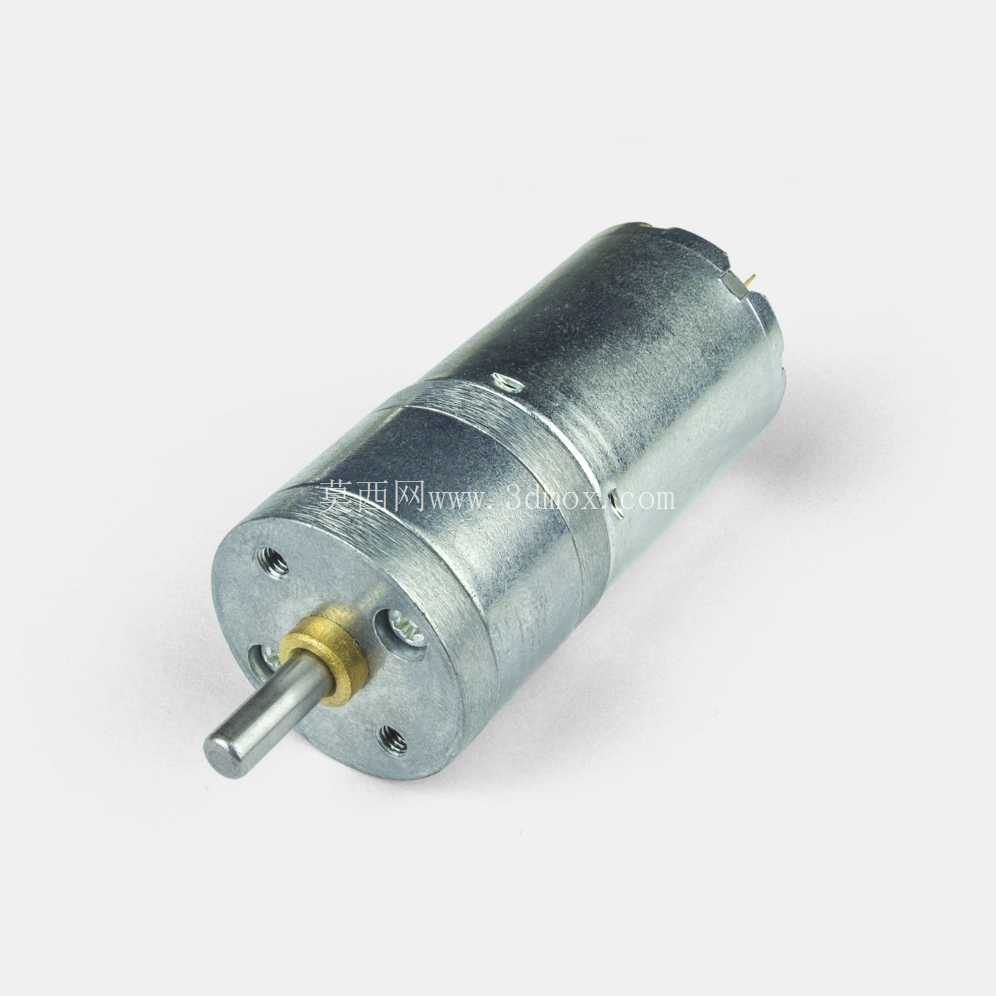

　　在小型电动执行机构的选型与结构设计工作中，这类直流行星减速齿轮电机是桌面级小型设备、便携电动装置里出镜率极高的动力部件，很多刚接触传动结构设计的工程师容易忽略这类微型减速电机的安装边界与输出特性匹配，导致样机阶段出现输出轴同轴度偏差、负载堵转、安装位干涉等问题。这款25GA370规格的减速电机，输出端采用直径25mm的圆形减速箱端盖结构，输出轴为单出轴D型切边设计，轴伸长度与直径匹配常规小型联轴器、同步带轮的安装孔径，不需要额外做轴径转接就能直接适配多数小型传动负载。

　　从实际应用场景来看，这类6V供电的320RPM额定转速齿轮电机，常被用在小型智能小车驱动、桌面自动送料机构、电动窗帘牵引模块、小型阀门执行器、手持电动打磨工具的动力单元里，因为供电电压低，配套驱动电路的安全冗余更容易做，不需要高压绝缘防护设计，很适合民用消费级电动产品、教学实验装置的动力选型。从设计思路上拆解这款电机的结构，后端是370规格的有刷直流电机本体，前端搭配的是26:1减速比的直齿行星减速组，行星架的输出端直接连接输出轴，每一级行星齿轮的啮合间隙都控制在小间隙范围内，既保证正反转切换时的回程误差足够小，又不会因为齿轮过盈配合导致空载电流过大、电机发热严重。

　　减速箱端盖上预留的两个安装孔位，孔距与端盖同轴度公差按照小型传动件的常规精度设计，安装时可以通过端盖端面做轴向定位，不需要额外设计轴向限位结构，只要在安装板上加工对应直径的定位沉孔，就能保证电机输出轴与负载传动件的同轴度，避免因为安装偏斜导致输出轴径向受力过大，缩短轴承使用寿命。很多工程师在做结构适配时容易踩的坑是忽略电机本体的外径尺寸，这款电机的电机段外径比减速箱端盖直径略小，整体为圆柱同轴结构，在设计安装腔时要注意预留足够的径向间隙，尤其是电机尾部的换向器端，不要和壳体结构硬接触，避免电机运转时的振动直接传递到设备外壳上产生共振噪音。输出轴的D型切边位置是扭矩传递的关键接触面，搭配传动件时不要只用顶丝直接顶在光轴面上，要让传动件的D型孔和轴的切边完全贴合，才能保证大扭矩输出时不会出现轴与轮的相对滑动，长期运转也不会磨伤轴表面。从功能特性来看，26:1的减速比把370电机本身的高转速低扭矩输出特性，转换成了低转速大扭矩的输出特性，320RPM的额定输出转速刚好匹配多数小型直线牵引、旋转驱动机构的线速度需求，不需要额外再加一级减速就能直接驱动负载，能有效缩小整个动力模块的安装空间。

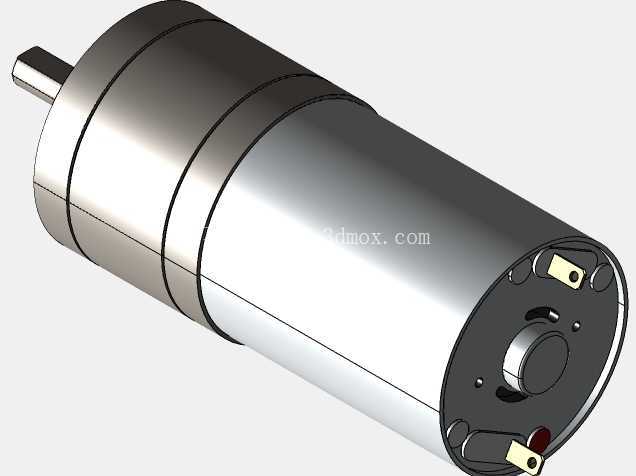

　　在做三维建模时，这款电机的所有配合面都按照实际装配公差做了还原，减速箱的分层结构、输出轴的台阶尺寸、端盖安装孔的位置度、电机本体的外径公差都和实物实测尺寸一致，结构工程师在做整机布局时，可以直接把这个模型调入装配体，做安装位的干涉检查、传动路径的同轴度校验，不需要再反复测绘实物尺寸，能大幅缩短前期方案设计的周期。要注意的是，这类微型减速电机的输出轴径向承载能力有限，设计时不要让输出轴承受过大的径向载荷，比如直接在轴上安装大直径的重载滚轮，这种情况需要额外加支撑轴承分担径向力，避免长期负载导致输出轴弯曲、减速箱内齿轮偏磨。另外电机的供电引脚在尾部端面上，建模时也预留了焊线的空间位置，做结构设计时要注意在尾部留出接线与走线的空间，不要让安装结构压到供电引线，避免引线绝缘层破损导致短路。
