履带式移动夹持作业机械臂结构设计

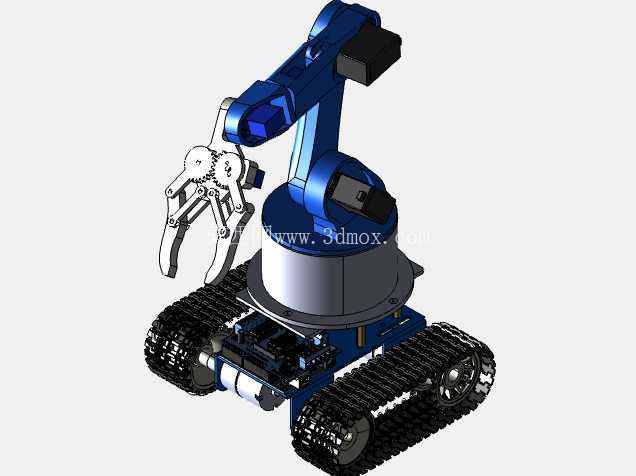

　　这款履带式移动夹持作业机械臂，是面向非固定工位物料转运、轻量作业场景开发的一体化作业单元，区别于传统落地固定式工业机械臂，其将多自由度机械臂与履带移动底盘集成，解决了固定工位机械臂作业半径受限、无法跨区域转场作业的痛点，在仓储小件分拣、实验室样本转运、小型加工车间工位间物料传递、教学实训场景演示等场景中都有明确的适配空间。从结构设计逻辑来看，整套设备的布局遵循重心优先原则，机械臂的回转基座安装在履带底盘的几何中心位置，底座内部预留了电控元件、供电模块的安装腔体，配重与上部臂体的重量分布经过匹配计算，确保臂体在最大伸展角度夹持额定负载时，整机不会出现侧翻风险，履带底盘的接地长度与宽度参数设置，也为上部臂体作业时的稳定性提供了支撑，即使在不平整的车间地面、实训场地铺装地面上，也能保证臂体作业时的姿态稳定。

　　上部机械臂采用多关节串联结构，从基座回转关节开始，依次设置大臂俯仰关节、小臂俯仰关节、腕部回转关节，末端配套齿轮联动的平行夹持器，夹持器的开合通过齿轮传动实现两侧夹爪的同步运动，相比单侧边驱动的夹爪，对中精度更高，夹持规则形状的小件物料时不会出现偏移，夹爪的指面做了防滑结构设计，可适配不同材质的工件夹持需求，不会出现夹持滑脱的问题。各关节的驱动元件均内嵌在臂体结构内部，没有外露的走线，外部做了圆弧过渡的防护壳体，既可以避免车间作业时粉尘、碎屑进入关节传动部位，也能防止作业过程中线缆被周边设备剐蹭，提升设备在复杂现场环境下的运行可靠性。履带底盘采用双侧独立驱动的设计，两侧履带分别由独立的驱动单元提供动力，可以实现原地转向，在狭小的通道、工位间隙中也能完成转场移动，不需要过大的转弯半径，适配车间内密集排布的工位布局；履带的接地比压经过优化，即使在铺设了防静电地板的实验室、环氧地坪的车间内行走，也不会对地面造成压痕损伤，同时履带的抓地性能可以保证设备在带有一定坡度的地面、轻微不平整的地面上平稳移动，不会出现打滑溜坡的问题。

　　从安装边界来看，整套设备处于收拢状态时的占地面积较小，可以顺利通过常规宽度的车间通道、实验室门体，不需要对现有场地的通道、门体做额外改造；臂体处于最大伸展状态时的作业半径覆盖范围，可以满足常规工位间的物料取放需求，不需要额外增设外部行走轴即可完成跨工位的作业任务。在结构细节处理上，臂体的各关节处都设置了机械硬限位与软限位的安装位置，避免关节运动超程造成结构碰撞损坏，夹持器的开合行程也做了限位设计，防止开合过大导致传动齿轮脱开；底盘上部的臂体安装基座做了加强筋结构，在不额外增加过多重量的前提下，提升基座的结构刚性，减少臂体高速运动时的基座形变抖动，保证末端夹持的定位精度。

　　整套结构的模块化拆分逻辑清晰，履带底盘、臂体各节段、末端夹持器都可以单独拆分，方便后期的维护更换，也便于根据不同的作业需求更换不同形式的末端执行器，比如更换吸盘、小型作业工具头等，拓展设备的适用场景。在实际应用中，这类移动作业机械臂可以替代人工完成重复性的小件物料转运、取放工作，尤其是在多个工位间距不大、但物料传递频次较高的场景下，不需要为每个工位单独配置固定式机械臂，单台设备即可覆盖多个工位的作业需求，降低产线的设备投入成本；同时在教学实训场景中，这套集成了移动底盘、多关节臂、末端夹持器的结构，可以作为机械结构、运动控制教学的实操载体，让学习者直观了解移动机器人、串联机械臂的结构原理与运动逻辑。
