中型纸箱码垛工作站工业机器人布局设计

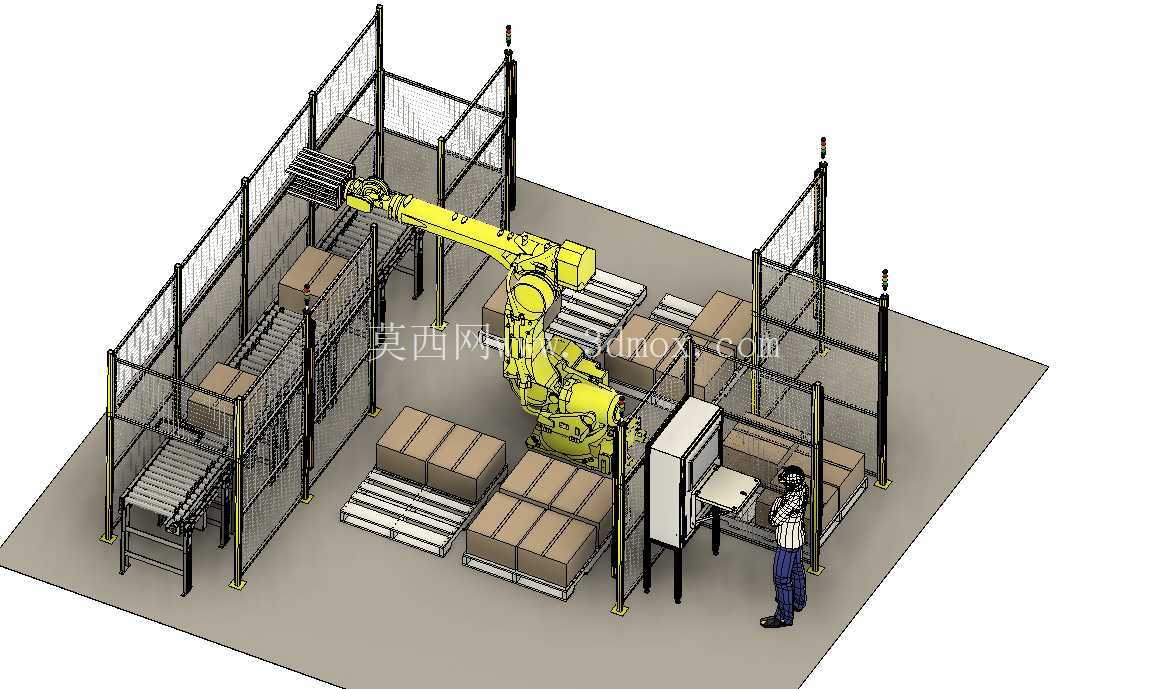

　　这套中型箱体码垛工作站的布局设计，核心围绕常规仓储物流环节里的中型纸箱整托堆垛需求搭建，适配单箱重量在5-25kg区间的瓦楞纸箱码垛作业，常见于快消品仓储、电商前置仓、家电零部件中转、食品包装后段等生产流转场景。从整体布局来看，工作站采用六轴工业机器人作为核心执行单元，机器人安装在工位中心的混凝土地基预留安装位上，作业覆盖半径完全匹配两侧进料输送线与托盘暂存位的排布，避免出现作业死区。进料端采用动力辊筒输送线，线体高度匹配生产线下游的出料高度，输送线末端设置挡箱定位机构，确保纸箱到达抓取位时位置偏差控制在±5mm以内，无需额外视觉校正即可满足机器人抓取精度要求。

　　安全防护层面，工作站四周采用工业铝型材搭配钢丝网围栏搭建封闭防护区，围栏高度设置为2200mm，符合工业机器人安全防护规范的高度要求，围栏在人员操作侧设置带安全联锁的检修门，一旦门体被打开，机器人会立即触发安全停止信号，避免人员误入作业区引发安全事故。托盘暂存位在机器人两侧对称排布，每个暂存位可容纳两个标准欧标托盘（1200mm800mm）的堆垛作业，托盘位底部设置定位块，确保叉车更换空托盘时的放置位置偏差在允许范围内，机器人码垛时不会出现偏垛问题。码垛过程中，机器人末端采用夹爪式执行器，可根据纸箱尺寸调整夹持行程，夹持力通过气压调节适配不同承重等级的纸箱，避免夹损箱内货品。

　　操作工位设置在围栏外侧，配备独立的电气控制柜与操作触摸屏，操作人员可在防护区外完成码垛垛型调整、参数设置、故障复位等操作，无需进入机器人作业半径内。整套布局的安装边界控制在6000mm4500mm的地面区域内，对车间层高要求不低于3000mm，可直接对接现有生产线下游的输送环节，无需对原有车间布局做大规模改造。设计过程中充分考虑了作业节拍匹配问题，单箱抓取码放的循环时间控制在3.2秒以内，可匹配每分钟15-18箱的生产线出料速度，满托堆垛高度可达到1600mm，满足常规仓储的堆高要求。输送线与机器人的信号交互采用硬接线搭配工业总线通讯，确保信号传输的稳定性，避免出现漏抓、错码问题。

　　围栏的网孔尺寸设置为40mm*40mm，既可以阻挡人员肢体伸入作业区，也不会遮挡操作人员观察内部作业状态的视线。控制柜旁预留了气源处理单元的安装位，可对机器人夹爪的供气进行过滤、调压处理，保证夹持力稳定。托盘位旁预留了托盘自动上料机构的安装接口，后续可根据产能需求升级为自动供托盘模式，无需改动现有整体布局。整套设计充分考虑了日常维护的便利性，机器人底座周围预留了800mm的维护通道，方便检修人员进入开展日常保养、润滑、易损件更换等作业，输送线的驱动电机设置在线体外侧，无需拆解线体即可完成电机维护更换。
