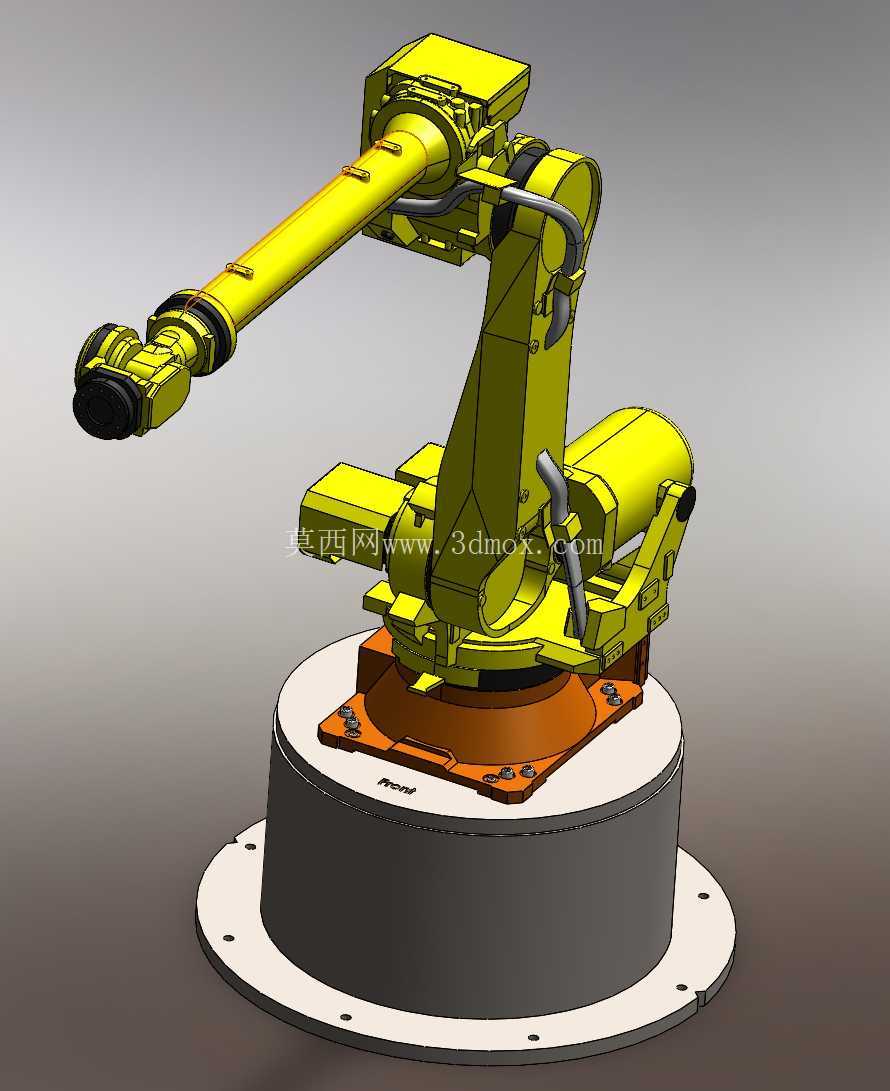

符合NAAMS标准的汽车焊接机器人升降基座

在汽车整车焊装车间的工位布局中，机器人的作业覆盖范围往往受限于固定安装的底座高度，当工位需要兼容多车型混线生产、或是焊装夹具存在高低位焊点分布时，固定式安装的六轴机器人很容易出现末端焊枪到达性不足的问题，这时候配套符合行业通用标准的机器人升降台就成了工位改造与新线设计里的常用方案。这套升降基座的设计完全遵循NAAMS相关规范，从安装接口的尺寸公差到基准定位逻辑，都匹配汽车自动化制造领域的通用配套要求，不需要额外做非标转接件就能适配主流厂商的六轴焊接机器人，能大幅缩短现场安装调试的周期。

从实际功能来看，这套升降台主要承担机器人的垂直方向位置调整功能，区别于普通的非标焊接支架，它的运动导向结构采用了大直径圆柱导向配合重载线性导轨的组合，在承受机器人满负载快速运动的倾覆力矩时，能保证足够的结构刚性，不会因为机器人启停的动态冲击出现升降台晃动，进而影响焊点的位置精度。升降的驱动单元采用重载伺服电动缸搭配行星减速机的方案，重复定位精度可以控制在±0.1mm以内，完全满足汽车焊装工位对工装定位精度的要求，同时电动缸的传动效率更高，相比液压驱动方案不会出现油污泄漏的问题，更符合焊装车间的现场清洁要求，也省去了液压站配套的管路维护成本。

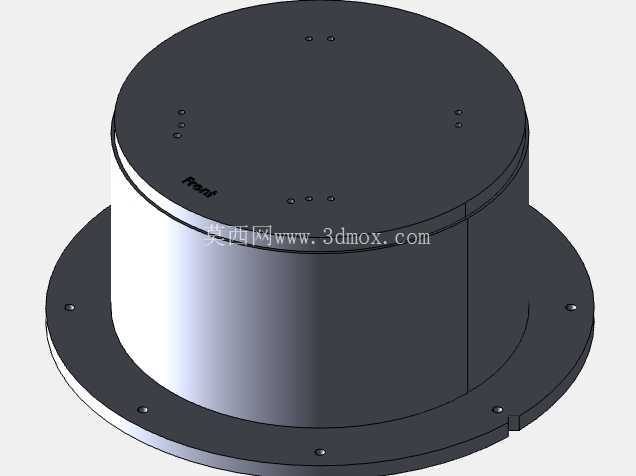

设计过程中首先考虑的是安装边界的适配性，底部的安装法兰采用了圆形带定位销孔的结构，法兰上的安装孔位间距、定位销的尺寸公差都严格按照NAAMS标准里的机器人基座安装规范设定，现场安装时只需要在工位的预埋钢板上配打对应的安装孔，就能完成基座的固定，不需要额外做转接板的设计加工。基座的整体升降行程覆盖了汽车焊装工位常用的高度调整范围，最低位时机器人底座的安装面高度匹配常规固定式底座的安装高度，最高位时可以让机器人末端覆盖到车身侧围上部、顶盖等高位焊点区域，不需要额外给机器人配置加长臂，就能避免机器人在极限姿态下的负载能力下降问题。

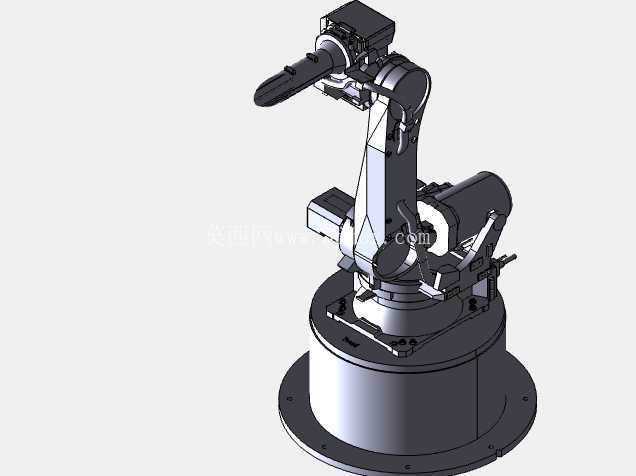

结构细节上，升降台的活动台板和机器人连接的面同样设置了标准的定位销孔与螺栓安装孔，和机器人底座的安装接口完全匹配，安装时只需要将机器人吊装到位，穿入定位销后锁紧固定螺栓即可，不需要现场配做定位结构。导向部分的防护采用了多层伸缩式防尘罩，能阻挡焊装车间里的焊接飞溅、打磨粉尘进入导向结构内部，避免导轨出现过早磨损，延长设备的维护周期。升降台的侧面预留了标准的气动与电气接口安装位，可以直接配套机器人的管线包布局，将机器人的动力线、信号线以及焊枪的水气路管线整合到升降台的内部拖链中，避免管线随机器人运动时出现拉扯、磨损的问题。

在刚性校核阶段，设计时针对机器人最恶劣的作业姿态做了有限元分析，当机器人臂展完全伸出、末端携带满负载焊枪做快速加减速运动时，升降台活动端的形变量控制在0.05mm以内，不会因为结构形变导致焊点位置偏移，完全满足汽车白车身焊接的精度要求。整体的外形尺寸做了紧凑化处理，基座的外径控制在常规机器人底座安装的占地范围内，不会额外占用焊装工位的操作空间，工位周边的安全护栏、夹具布局都不需要因为升降台的尺寸做额外调整，不管是新线建设还是老线的机器人改造升级，都能直接适配。

这套升降结构的设计逻辑完全围绕汽车焊装场景的实际需求展开，没有冗余的功能结构，所有的安装接口、尺寸公差都贴合行业通用标准，既可以作为新工位机器人的配套安装基座，也可以用来改造现有工位的固定式机器人底座，解决原有工位机器人作业覆盖范围不足的问题，在混线生产的焊装车间里，能通过升降高度的快速切换，适配不同车型的焊接作业需求，减少工位的机器人配置数量，降低整条焊装线的设备投入成本。日常维护方面，所有的润滑点都设置在便于操作的位置，导向结构的润滑、驱动单元的状态检查都不需要拆解设备的外防护，日常点检的操作非常便捷，符合汽车制造车间对设备可维护性的要求。
