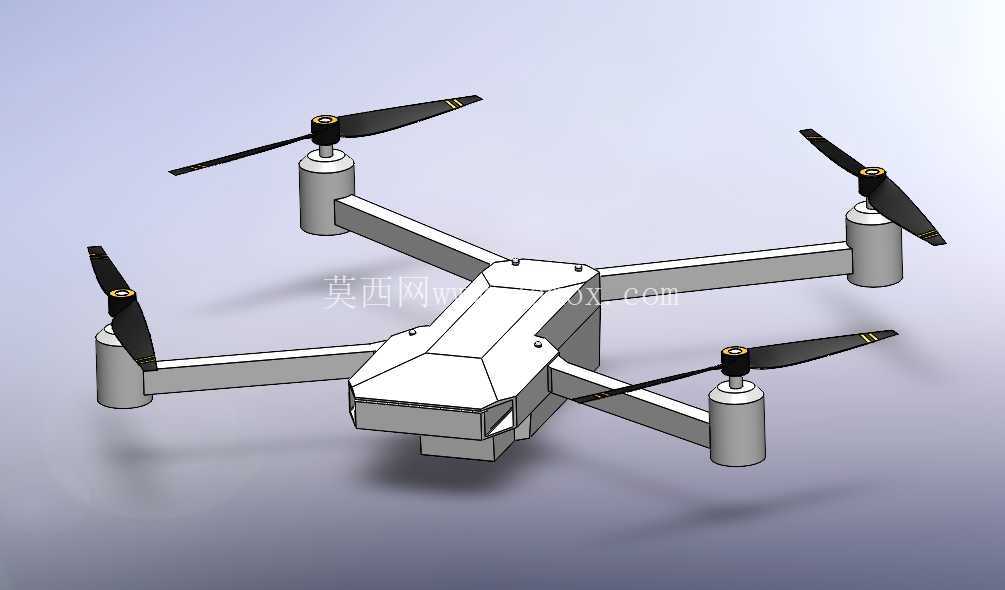

大疆御Pro折叠航拍无人机结构设计

这款四旋翼航拍飞行器的结构设计，核心围绕便携航拍场景的实际使用需求展开，在结构紧凑性与飞行稳定性之间做了大量平衡设计。日常作业中，这类设备常被用于户外航拍摄影、地形踏勘、小型场地测绘等场景，对收纳体积、展开效率、飞行可靠性都有明确要求，设计过程中需要兼顾结构强度、气动布局与机载设备的安装适配。

从功能特性来看，整机采用可折叠机臂结构，机臂转轴位置做了定位阻尼设计，展开时无需额外工具即可快速卡入到位，折叠后机臂贴合机身侧面，大幅缩小收纳尺寸，能够轻松放入常规摄影包的隔层中，适配户外作业频繁转场的使用需求。机身主体采用上下壳体扣合的结构形式，内部预留了飞控模块、电池仓、图传模块、云台挂载位的安装空间，各模块之间设置了走线槽与固定柱，避免飞行过程中线缆晃动干扰飞控传感器的工作精度。电池仓位于机身重心位置，采用抽插式安装结构，仓体边缘设置了导电触点防护结构与防呆卡扣，避免误插或者飞行过程中电池松脱，同时电池重量作为整机配重的核心部分，位置设计直接影响整机的重心分布，建模过程中反复调整仓体位置，确保挂载云台后整机重心落在旋翼升力的中心区域，降低飞控的姿态修正负担，提升飞行续航表现。

云台挂载结构位于机身前部下方，采用减震球连接的悬挂式设计，减震球的硬度与布局经过匹配，能够过滤飞行过程中电机转动带来的高频振动，避免航拍画面出现果冻效应。云台的转动轴系预留了足够的转动空间，俯仰、横滚方向的转动不会与机身、前视传感器产生干涉，满足不同角度的航拍取景需求。机身前部、底部、后部都预留了视觉传感器与避障模块的安装窗口，窗口位置做了轻微的下沉设计，避免镜头被机身结构遮挡，同时窗口边缘与壳体齐平，减少飞行过程中的气流扰动。

旋翼部分采用快拆式桨叶安装结构，电机座与机臂末端做了一体化设计，电机固定孔位匹配常用的无刷电机安装尺寸，机臂内部预留了电调的安装空间与电机走线通道，机臂的截面采用流线型设计，降低飞行过程中的空气阻力。起落架与机身下部做了一体化整合设计，高度经过测算，确保云台在最大俯仰角度时不会接触地面，同时降落时起落架的受力点分布在机身下部的加强筋位置，避免降落冲击损坏壳体内部的电子元件。

建模过程中对各活动部件的运动边界做了严格的干涉检查，机臂折叠时不会刮蹭机身表面的天线与传感器，云台转动全行程内不会与机身、桨叶产生碰撞，电池抽插过程中不会与仓体内的走线产生干涉。机身壳体的壁厚做了差异化设计，受力较大的机臂转轴位置、电池仓卡扣位置、起落架受力位置都做了局部加厚与加强筋布局，非受力区域的壁厚适当减薄，控制整机重量的同时保证结构强度。机身表面的散热孔位置避开了内部传感器的安装区域，避免气流直吹传感器导致测温不准，同时散热孔的朝向顺着飞行方向的气流路径，提升飞行过程中的被动散热效率，保障高负载飞行时电子元件的工作稳定性。

天线安装位置位于机身脚架与机臂末端，位置设计避开了电机与电调的电磁干扰区域，保证图传与遥控信号的传输稳定性。整机的装配顺序在建模阶段就做了适配，内部模块可以按照从下到上的顺序依次安装，各模块的固定螺丝孔位都预留了足够的操作空间，后期维护时无需完全拆解整机即可更换核心模块，降低日常维护的难度。
