FMS90毫米涵道风扇结构设计

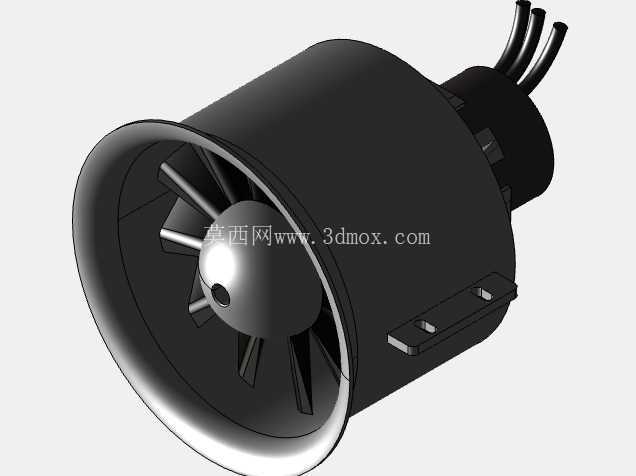

在航模动力系统的选型与结构设计工作中，涵道风扇作为电动涵道飞行器的核心动力单元，其结构合理性直接决定了飞行器的推力输出效率、飞行稳定性以及整机安装适配性。本次梳理的90毫米规格涵道风扇结构，是航模领域应用范围较广的动力配置，常见于翼展1.2米至1.8米级别的固定翼涵道航模、中型FPV涵道飞行器以及小型仿真喷气式航模的动力方案中，相比同规格的外露螺旋桨动力，涵道结构能够将气流约束在筒形涵道内部，大幅降低桨尖涡流带来的能量损耗，同时涵道外壳的防护作用可以避免高速旋转的桨叶触碰外物引发结构损坏，也能降低高速运转时的气动噪音，更适配仿真类航模的飞行体验需求。

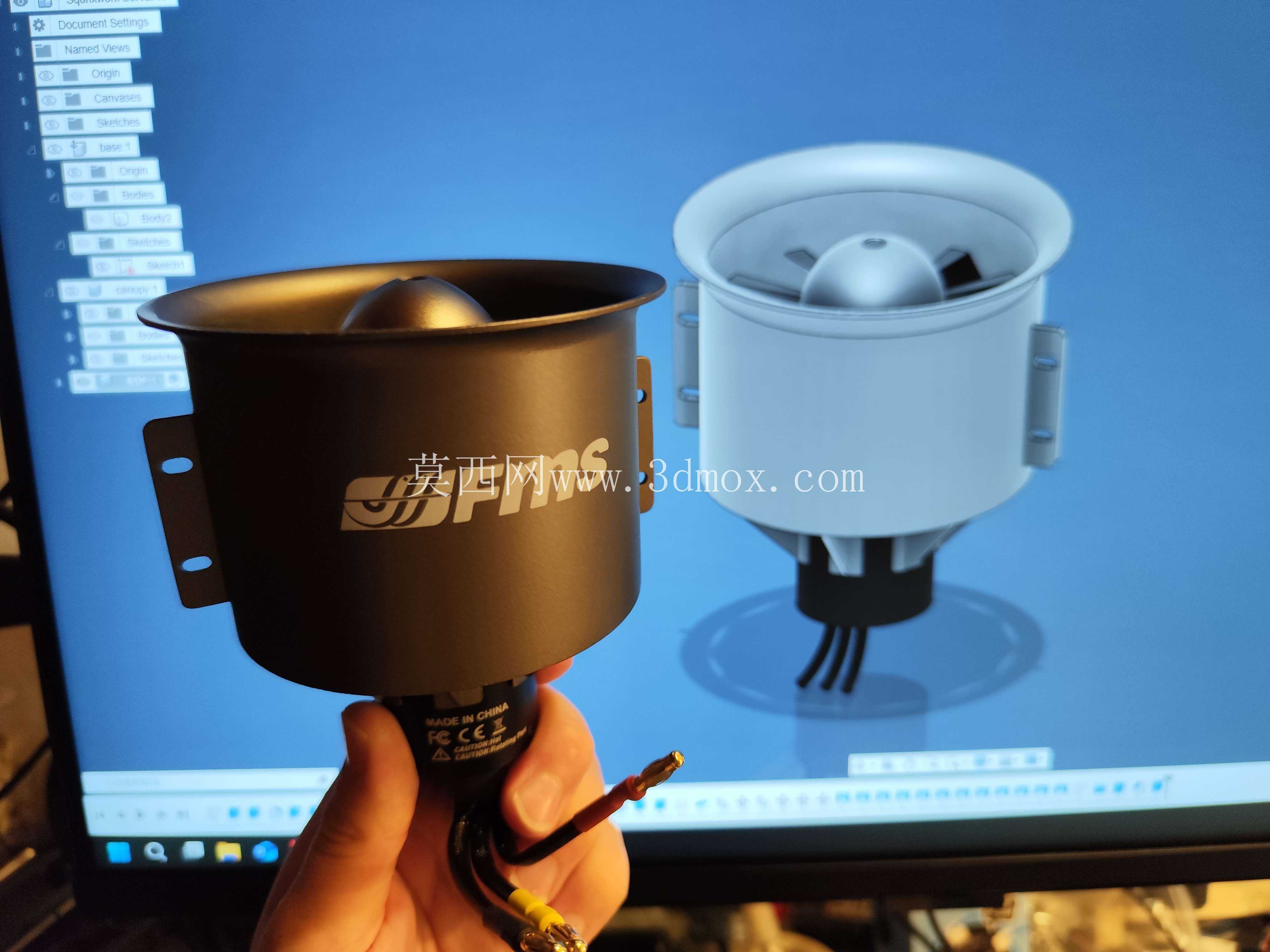

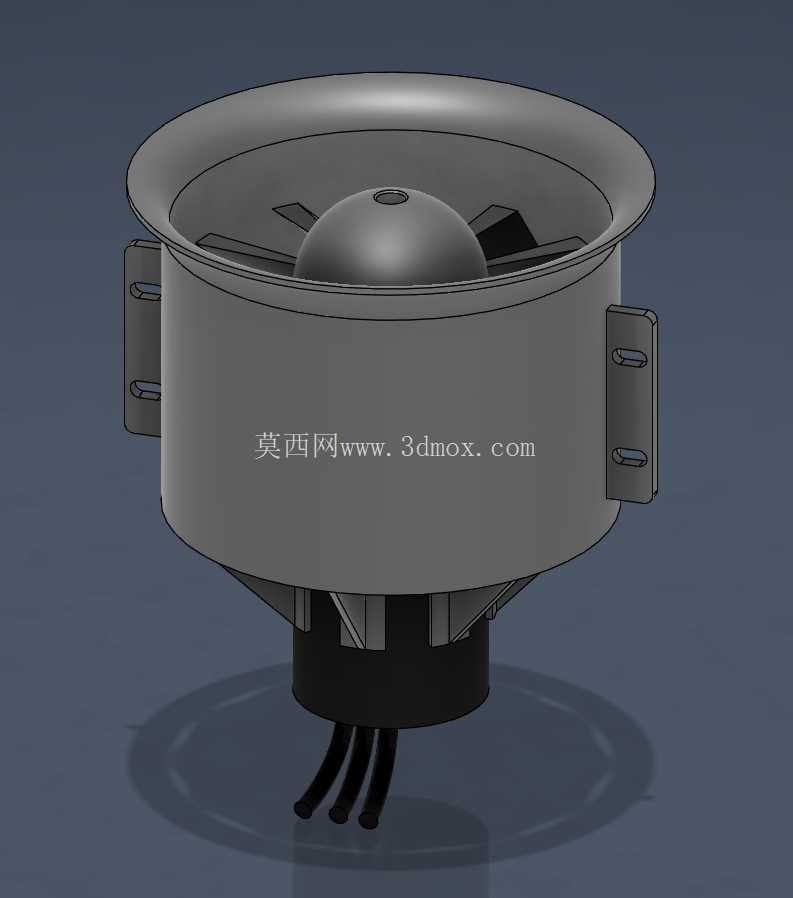

从实际功能特性来看，该涵道风扇采用外转子无刷电机直驱的动力布局，电机集成在涵道中心的整流罩后部，桨叶与电机转子直接连接，省去了传统减速传动结构带来的动力损耗与结构重量，中心整流罩采用流线型椭球设计，能够引导进入涵道的气流平滑过渡到桨叶工作面，避免气流在中心位置产生紊流区影响进气效率。涵道筒体采用等径直筒配合出口微收的结构设计，90毫米的内径尺寸是行业内通用的标准规格，筒体两侧预留的安装耳片带有标准化安装孔位，孔位间距、孔径均匹配主流90涵道安装座的通用尺寸，不需要额外做转接结构就可以直接固定在航模的动力舱内部，安装耳片与筒体采用一体化结构设计，能够承受大油门状态下电机运转带来的振动载荷，避免长期使用后耳片出现断裂松动的问题。

在结构设计思路上，该结构优先平衡了气动效率与装配便捷性的需求，桨叶采用多叶片大扭角设计，叶片数量匹配90毫米涵道的最佳进气流量需求，叶片型线经过气动优化，在高转速下能够保持稳定的气流输出，避免出现失速问题；桨叶与中心轮毂的连接位置做了圆弧过渡处理，降低应力集中的风险，即使在大油门急加速的工况下，也能保证桨叶根部的结构强度。涵道尾部的电机安装座采用多辐条支撑结构，辐条采用流线型截面设计，尽可能降低对出气口气流的阻挡，同时支撑结构的强度能够满足电机满功率运转时的固定需求，避免电机在高速运转时出现同轴度偏差引发的振动问题。电机的出线位置从涵道尾部的中心区域引出，预留了足够的走线空间，安装时可以直接将电调输出线与电机线对接，不需要在涵道筒体上额外开孔走线，保证了涵道内壁的光滑度，减少气流沿程阻力。

从安装边界尺寸来看，该涵道的总长度控制在适配中型航模动力舱的范围内，最大外径就是筒体的90毫米标准尺寸，两侧安装耳片的外伸尺寸、安装孔的中心距都符合行业通用的安装规范，安装时只需要在航模动力舱的对应位置预留92毫米左右的安装孔径，按照耳片孔位做好固定点即可完成安装，不需要对涵道本身做切削修改。进气端的唇口做了圆弧过渡设计，安装时需要保证进气端距离航模外壳进气口的间隙在3毫米以上，避免进气气流被外壳结构遮挡影响进气效率，出气端需要保证至少50毫米的直段出气空间，不能在出气口附近布置遮挡结构，否则会打乱涵道的出气流场，导致推力下降、电机负载升高的问题。在实际装机应用中，该规格涵道能够稳定输出适配中型固定翼航模的推力，配合对应KV值的无刷电机与合适的电调配置，可以满足航模起飞、特技飞行、巡航等不同工况下的动力需求，结构上的通用化设计也让其可以直接替换同规格的其他品牌涵道产品，不需要修改机身安装结构，降低了航模组装与维护的调整成本。对于结构设计从业者来说，这类标准化涵道结构的设计逻辑，也可以为小型轴流风机、管道通风组件的结构设计提供参考，其约束气流、降低损耗、通用化安装的设计思路，在各类小型流体动力组件的设计中都有较高的借鉴价值。
