适配NEMA17轴与8mm丝杠的绕线式柔性联轴器

在桌面级数控设备、小型自动化滑台、3D打印传动单元这类轻载精密传动场景里，两轴对中误差的补偿一直是结构设计里容易被忽略却直接影响传动精度与部件寿命的环节。这款绕线式柔性联轴器，正是针对NEMA17规格步进电机输出轴与8mm直径传动丝杠的连接需求设计，核心作用是在传递额定扭矩的同时，吸收两轴间存在的径向偏差、角向偏差与轴向窜动，避免电机轴承与丝杠螺母因强制对中承受额外附加载荷。

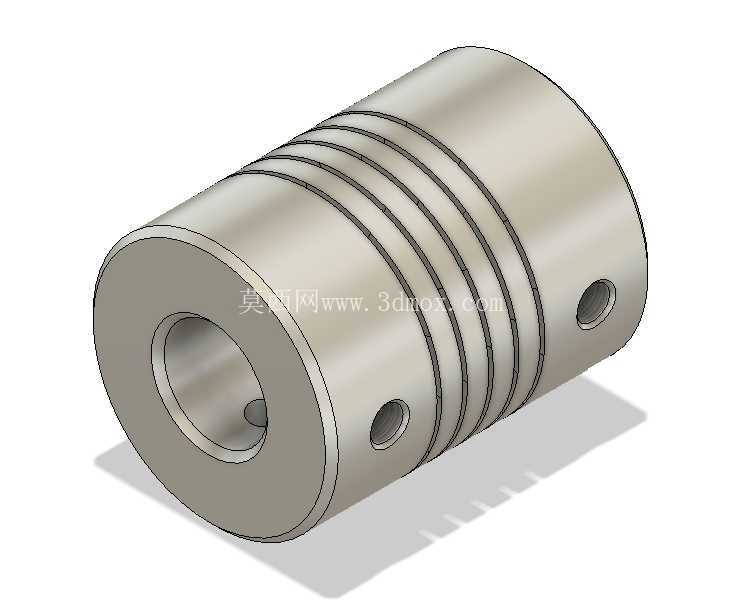

从结构设计逻辑来看，这款联轴器采用一体式金属本体加工，本体中段加工出多道连续的螺旋绕线槽，这种开槽结构没有额外的装配拼接部件，不存在装配间隙与连接松动的风险，靠金属本体的弹性形变来实现偏差补偿。相比膜片联轴器、十字滑块联轴器这类同规格柔性传动件，绕线结构的扭转刚度更均衡，既不会刚度过大失去偏差补偿能力，也不会刚度过小导致传动回程误差过大，非常适合轻载、需要正反转频繁切换的精密传动场景。联轴器两端的轴孔分别对应5mm直径的NEMA17电机输出轴、8mm直径的常规T8丝杠，轴孔侧壁均加工有紧定螺钉安装孔，安装时通过紧定螺钉顶紧轴端的平位，即可实现轴与联轴器的无键固定，这种固定方式安装便捷，不需要额外加工键槽，适配市面上绝大多数标准化的NEMA17步进电机与T8轧制丝杠的安装尺寸。

从安装边界来看，这款联轴器为圆柱外形，最大外径适配紧凑安装空间，不会与周边的电机安装座、丝杠支撑座产生干涉；总长度控制在合理范围，安装时不需要额外调整电机与丝杠的轴向间距，直接替换同规格刚性联轴器即可完成装配。在实际选型应用中，这类绕线式柔性联轴器通常用在传动扭矩不超过2N·m的场景，比如小型桌面雕刻机的X/Y轴传动、自动化点胶设备的位移滑台传动、小型检测设备的进给轴传动，这类场景往往受加工成本与装配精度限制，电机轴与丝杠轴无法做到绝对的同轴对中，若使用刚性联轴器，运行过程中会产生明显的振动与噪音，长期运行还会导致电机轴承过早磨损、丝杠螺母运行阻力增大，而这款柔性联轴器的弹性绕线结构，可以在运行过程中持续抵消不同轴带来的附加应力，让传动过程更平稳，同时能一定程度吸收传动过程中的冲击振动，提升进给运动的平顺性。

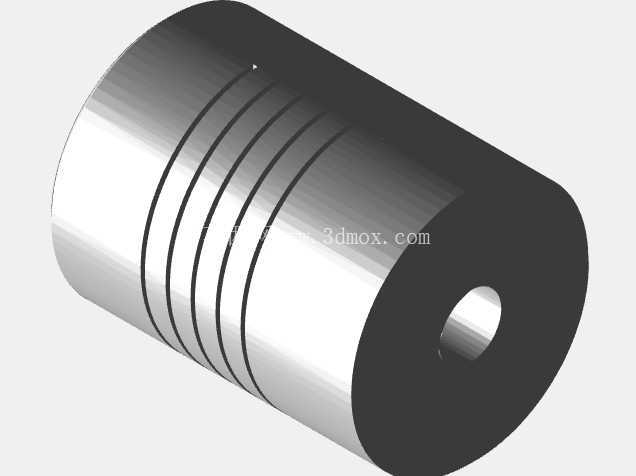

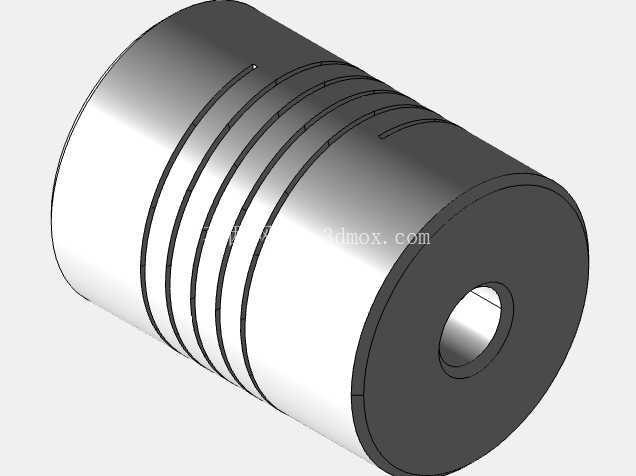

从建模细节来看，这款联轴器的三维模型完整还原了加工细节：两端轴孔的倒角、紧定螺钉孔的位置与深度、中段螺旋槽的导程与槽宽、本体的表面处理质感都做了精准还原，结构工程师在做整机装配设计时，可以直接调用该模型完成装配干涉检查，不需要重新测绘建模，能有效缩短设备开发阶段的结构设计周期。需要注意的是，这类绕线式柔性联轴器不适合大扭矩重载传动场景，也不能在超出其补偿范围的大偏差工况下使用，选型时需要匹配对应传动链的额定扭矩、轴径尺寸与允许的偏差范围，才能保证其长期稳定运行。在实际装配过程中，紧定螺钉的锁紧扭矩需要控制在合理范围，避免锁紧力过大导致联轴器轴孔变形，也需要避免锁紧力不足导致传动过程中轴与联轴器出现相对滑动，影响传动精度。
