接触管长度测量用滚轮式海登海因编码器

在管材连续生产、线缆裁切、型材在线检测这类产线场景里，接触式长度测量的精度直接决定了成品下料的公差控制水平，这套滚轮接触式测量组件，核心是依托滚轮与被测工件表面的纯滚动摩擦，将直线位移转化为编码器的角位移信号，最终换算得到被测接触管的实时长度数据，避免了非接触式测量在反光、表面带切削液或粉尘工况下的信号漂移问题。

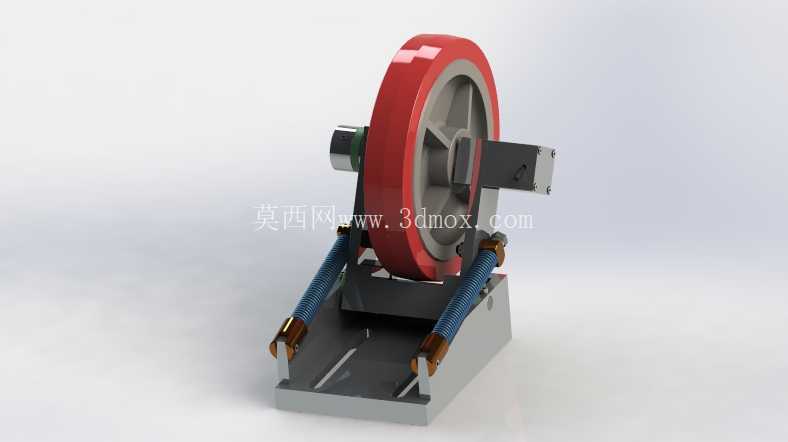

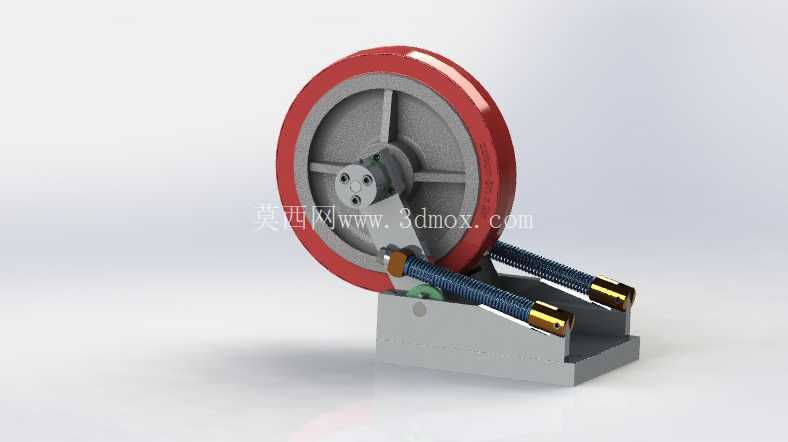

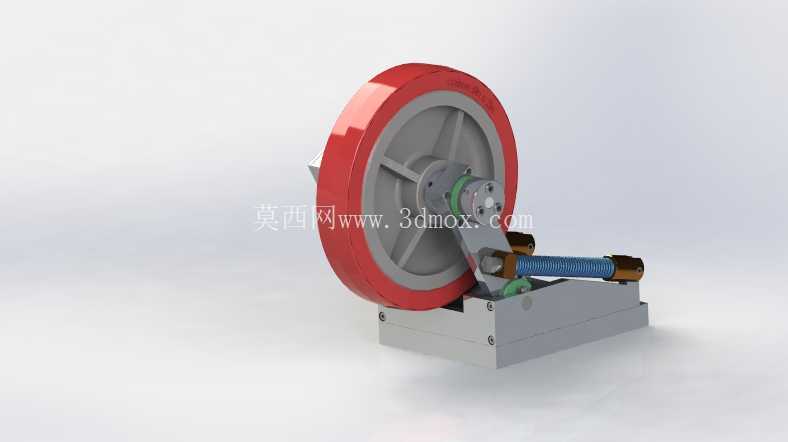

从结构设计逻辑来看，整套组件采用分体式安装布局，底部的安装基座预留了两组沉头固定孔，可直接适配工业铝型材框架或设备安装板的T型槽固定需求，基座上方的摆臂结构内置复位弹簧，能保证滚轮始终以恒定压力贴合在被测管材表面，即使管材存在小幅径向跳动、表面焊缝凸起，也能维持接触压力稳定，不会出现滚轮悬空丢转的情况。滚轮外圈采用聚氨酯包胶材质，邵氏硬度控制在85A左右，既保证足够的摩擦系数避免打滑，又不会刮伤铜管、铝管这类软质接触管的表面，轮体内部的轮毂采用铝合金一体加工成型，在保证结构强度的同时降低了转动惯量，让滚轮能跟随被测管材的进给速度快速响应，不会因为惯性导致测量滞后。

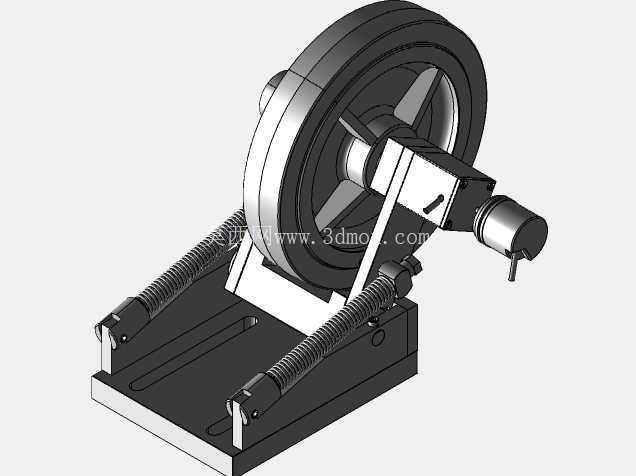

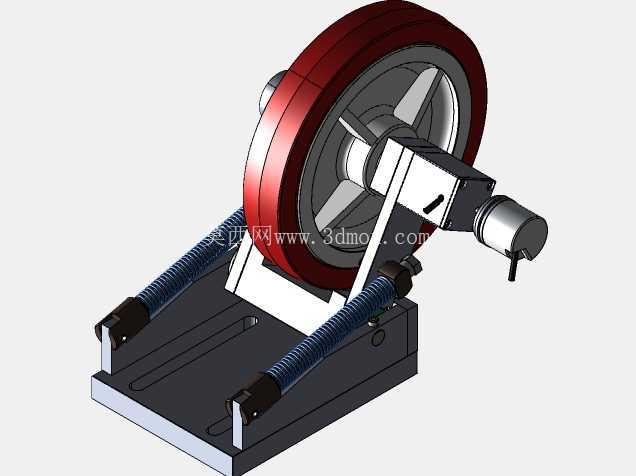

编码器安装在滚轮的转轴端，通过刚性联轴器与滚轮轴直连，取消了额外的齿轮传动结构，从根源上消除了传动背隙带来的测量误差，编码器的出线端预留了防水接头安装位，可适配车间常见的切削液喷淋、粉尘弥漫的工况。摆臂的铰接位置设置了阻尼调节结构，可根据被测管材的材质、进给速度调整摆臂的压紧力，针对薄壁细管可降低压紧力避免管材被压变形，针对大直径厚壁管可适当提升压紧力，保证高速进给时滚轮不打滑。

从安装边界来看，整套组件的基座安装面到滚轮最外端的水平伸出距离为120mm，垂直方向上，滚轮在自由状态下的中心高度为85mm，摆臂的上下摆动行程为30mm，可适配外径在10mm到60mm之间的各类圆形接触管、棒材的在线测量需求，安装时不需要对现有产线做大规模改造，只需要在管材进给路径的侧面预留对应安装位置，将基座固定后调整摆臂初始位置，让滚轮压合在管材上表面1/3直径位置即可完成安装调试。

实际应用中，这套组件常搭配裁切机构使用，当编码器累计计数达到设定长度值时，会输出开关量信号触发裁切刀动作，实现定长裁切，相比传统的计米轮测量结构，直连编码器的设计让测量精度可以控制在±0.1mm/m以内，完全满足制冷管、液压油管、通讯穿线管这类高精度管材的生产测量要求。设计过程中特意对滚轮的动平衡做了校准，在最高120m/min的进给速度下，滚轮不会出现偏心振动，保证测量信号的稳定性，转轴位置采用双面密封深沟球轴承，免维护周期可达2年以上，适合长时间连续运行的工业产线使用。组件的所有外露金属件都做了阳极氧化或镀锌处理，在潮湿、有弱腐蚀性气体的车间环境下也不会出现锈蚀问题，电气接口采用标准M12航空插头，现场接线更换不需要做特殊的线序处理，降低了设备维护的难度。
