深沟球滚动轴承结构设计方案

滚动轴承是旋转机械中应用最广泛的支撑部件，从普通民用家电的电机转轴，到工业生产线的输送辊道，再到精密机床的主轴单元、工程机械的传动系统，几乎所有存在相对旋转运动的机械结构中，都能见到这类部件的身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的滑动摩擦转化为滚动摩擦，大幅降低运动过程中的能量损耗与部件磨损速率，保障整套传动系统长期稳定运行。

这套深沟球轴承的设计围绕径向承载核心需求展开，整体采用经典的双滚道套圈搭配钢球滚动体、冲压保持架的结构形式。建模过程中首先确定了内圈与轴配合的基准孔径，这一尺寸直接决定了轴承可适配的轴径范围，是安装边界的核心参数，设计时严格遵循基孔制配合要求，内圈内径公差带设置为负偏差，保障与转轴过盈配合时的定位可靠性，避免轴运转过程中内圈与轴发生相对打滑磨损。外圈外径作为与轴承座安装孔配合的尺寸，采用基轴制配合逻辑，公差带适配常规轴承座孔的加工精度要求，既保证外圈安装时的同轴度，也为后期维护拆卸预留合理余量。

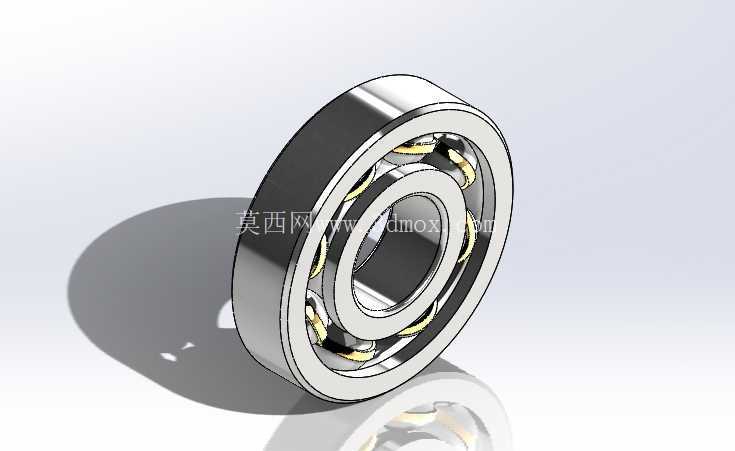

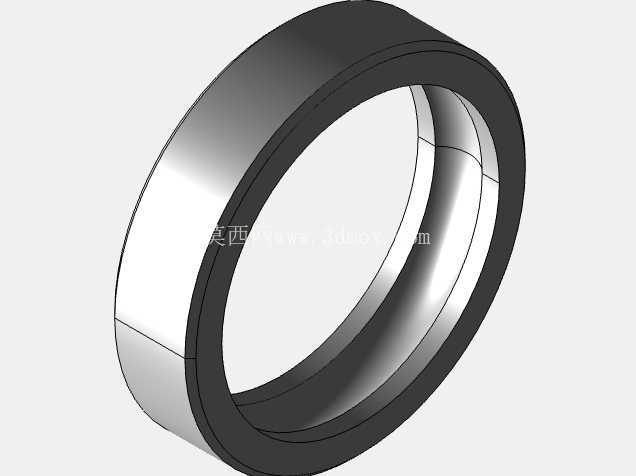

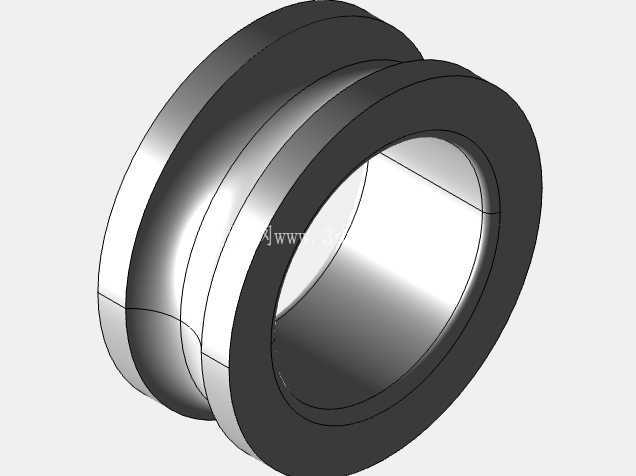

滚道型面的设计是整个轴承建模的核心环节，内圈外侧与外圈内侧的弧形滚道曲率半径略大于钢球半径，这一参数设置既保证钢球在滚道内滚动时接触应力分布均匀，避免应力集中导致的早期点蚀失效，也预留了微小的接触变形空间，可同时承受一定比例的双向轴向载荷，适配轴系运转过程中可能出现的少量轴向窜动。钢球作为核心滚动元件，沿滚道周向均匀排布，数量经过载荷计算校核，确保单个钢球承受的接触应力在材料许用范围内，避免过载导致的钢球碎裂或滚道压痕。

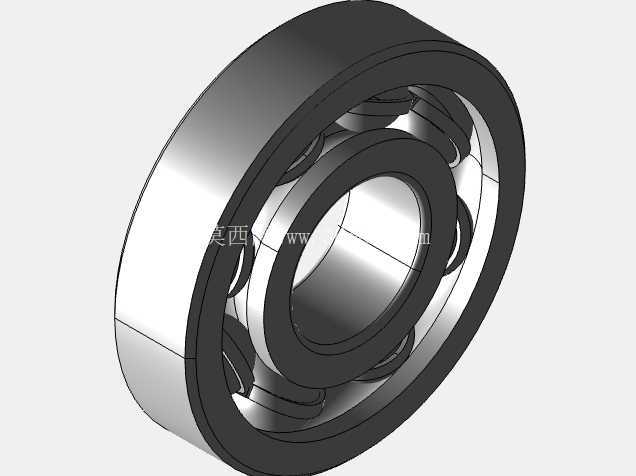

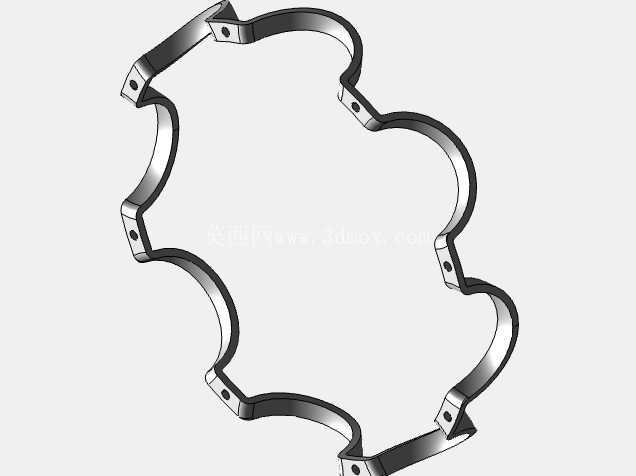

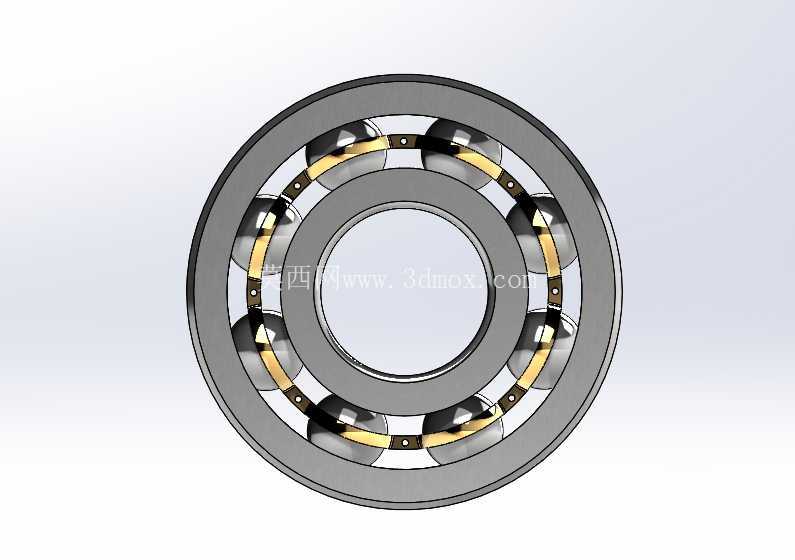

保持架采用浪形冲压结构，建模时重点关注兜孔与钢球的间隙设计，间隙过小会导致钢球滚动时与保持架发生卡滞，增大运转阻力；间隙过大则会造成钢球在运转过程中出现窜动，引发振动与噪声，同时保持架的梁部厚度经过结构强度校核，可承受钢球运转时的离心力与碰撞冲击力，避免高速运转时保持架断裂失效。

从实际应用场景来看，这类轴承可适配中等转速、中等径向载荷的传动场景，比如小型减速机的输入输出轴支撑、输送机托辊的旋转支撑、普通异步电机的转子支撑等场景。设计过程中充分考虑了安装时的定位需求，内圈一侧设置定位挡边，可与轴肩配合实现轴向定位，外圈两侧的挡边高度一致，可适配两端固定的轴承座安装形式，也可根据实际使用需求调整为一端固定一端游动的支撑形式，适配轴系热胀冷缩产生的长度变化。

建模时对所有配合面的圆角过渡做了细节处理，滚道与套圈端面的过渡圆角避开应力集中区域，避免热处理环节出现裂纹，同时也减少安装时棱角磕碰导致的配合面损伤。密封结构预留了安装位置，可根据使用场景加装接触式橡胶密封圈或者非接触式防尘盖，适配粉尘、潮湿等不同工况环境，防止外界杂质进入滚道内部破坏润滑脂结构，延长轴承的实际使用寿命。润滑通道的设计也在建模时做了预留，可通过外圈的注油孔补充润滑脂，满足长期免维护或者定期维护的不同使用需求。

在结构校核环节，针对轴承的额定动载荷、额定静载荷做了参数匹配，确保选型时可直接根据轴系的实际载荷、转速、预期寿命完成匹配计算，不需要再对核心结构做二次调整。安装尺寸的倒角参数符合通用安装规范，内圈孔端与外圈外径端的倒角尺寸适配常规安装工具的操作空间，避免压装时出现卡滞或者套圈变形问题。
