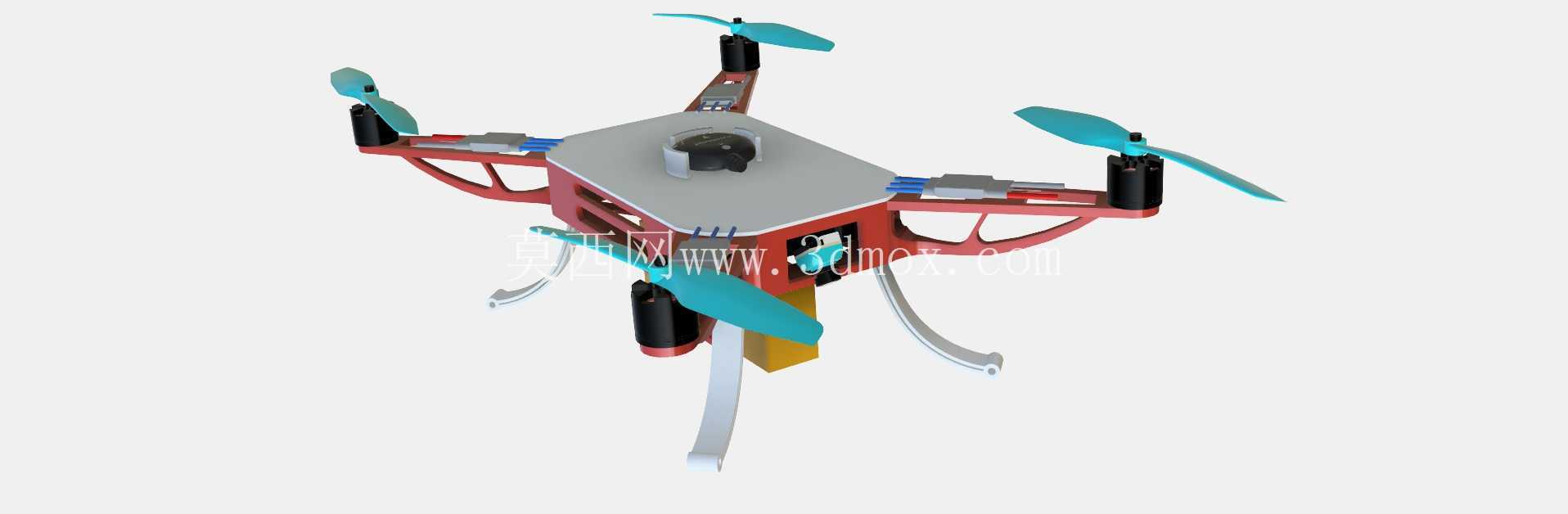

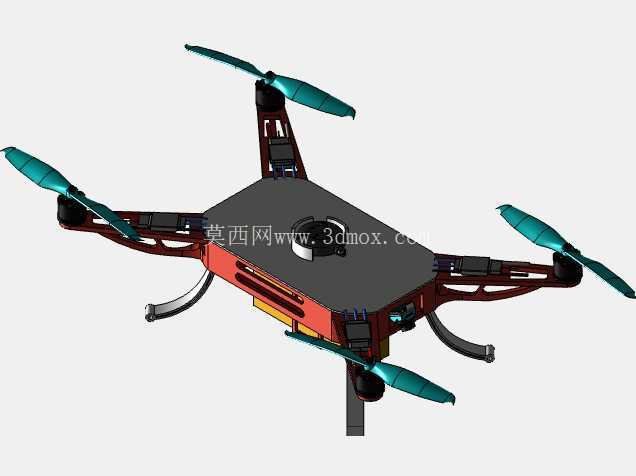

增材制造四旋翼空中监视机架结构设计

做这类空中监视用途的四旋翼机架，首先要锚定实际作业场景的核心约束——低空近距监视任务不需要长航时跨域飞行，但要求起降灵活、悬停稳定，能在楼宇间隙、厂区通道这类狭窄空间完成定点巡查，所以机架的结构冗余不能做的太大，不然会挤占有效载荷的安装空间，还会增加不必要的飞行能耗。

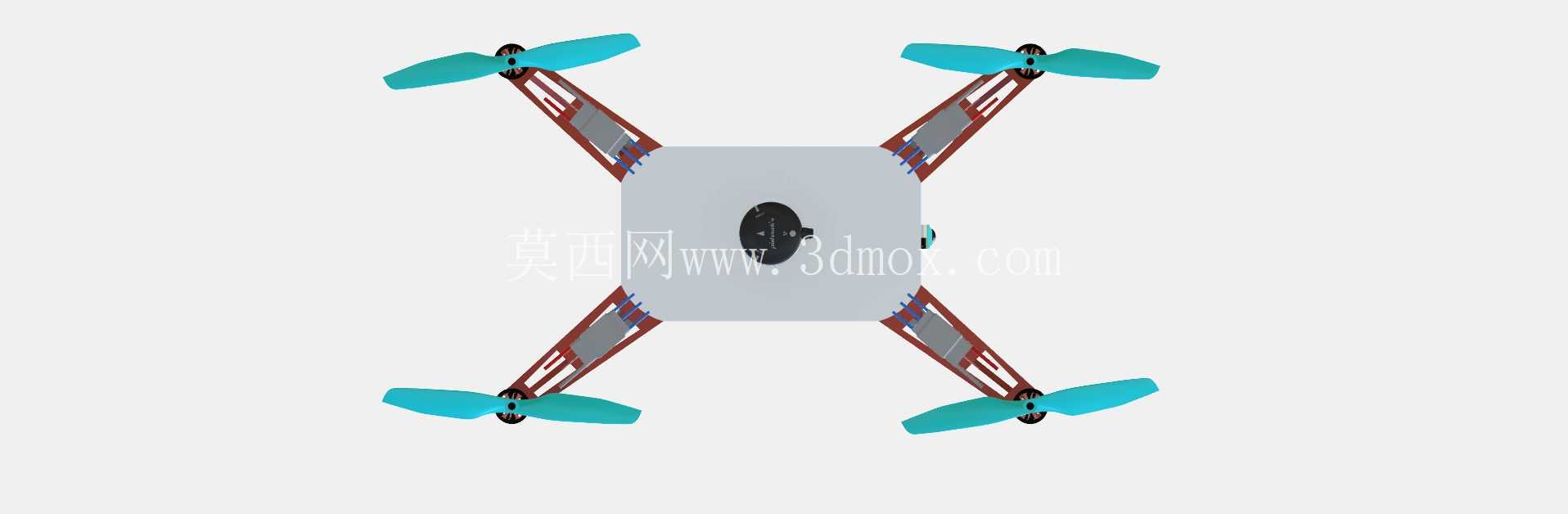

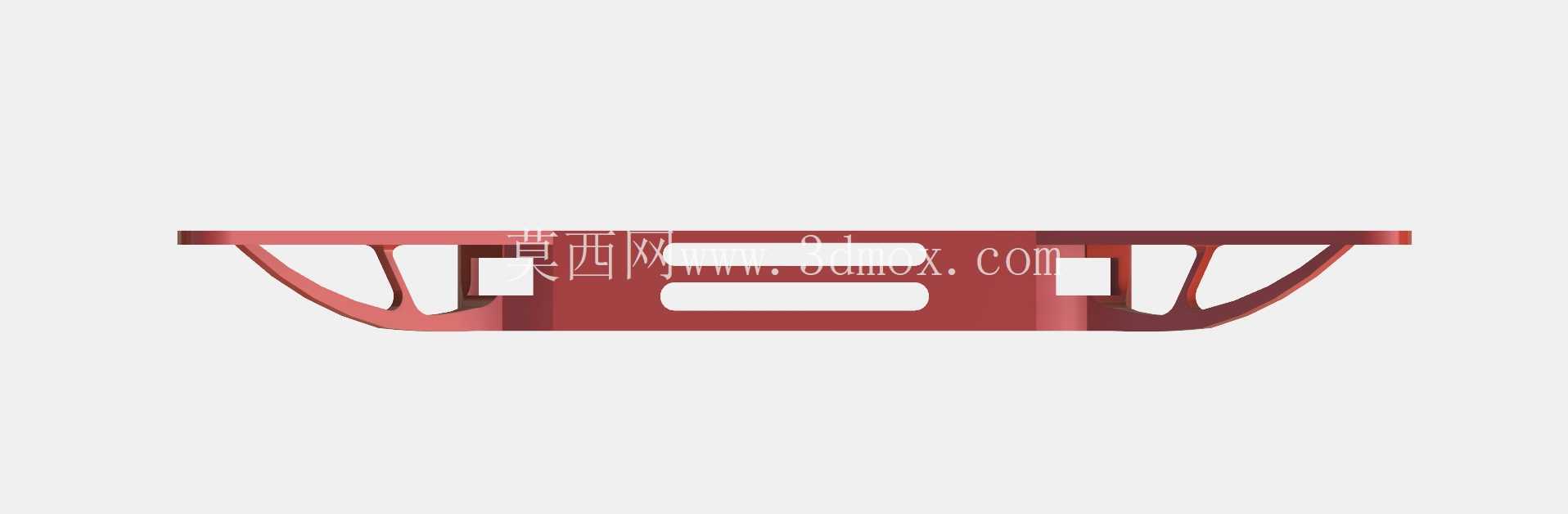

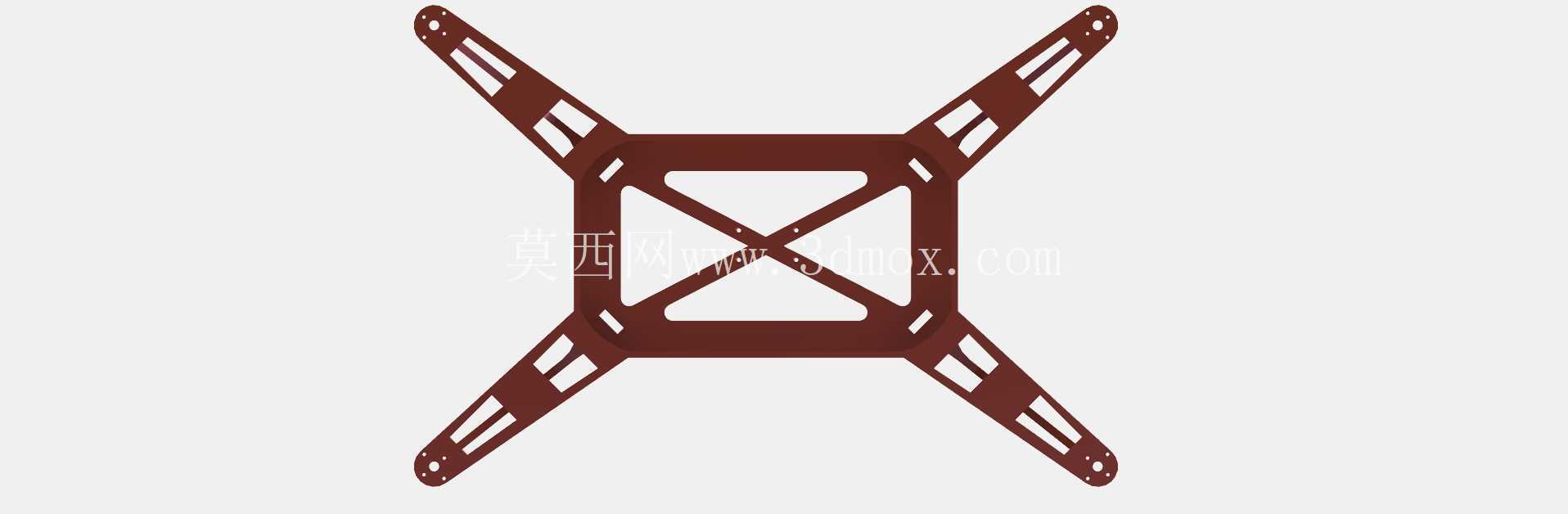

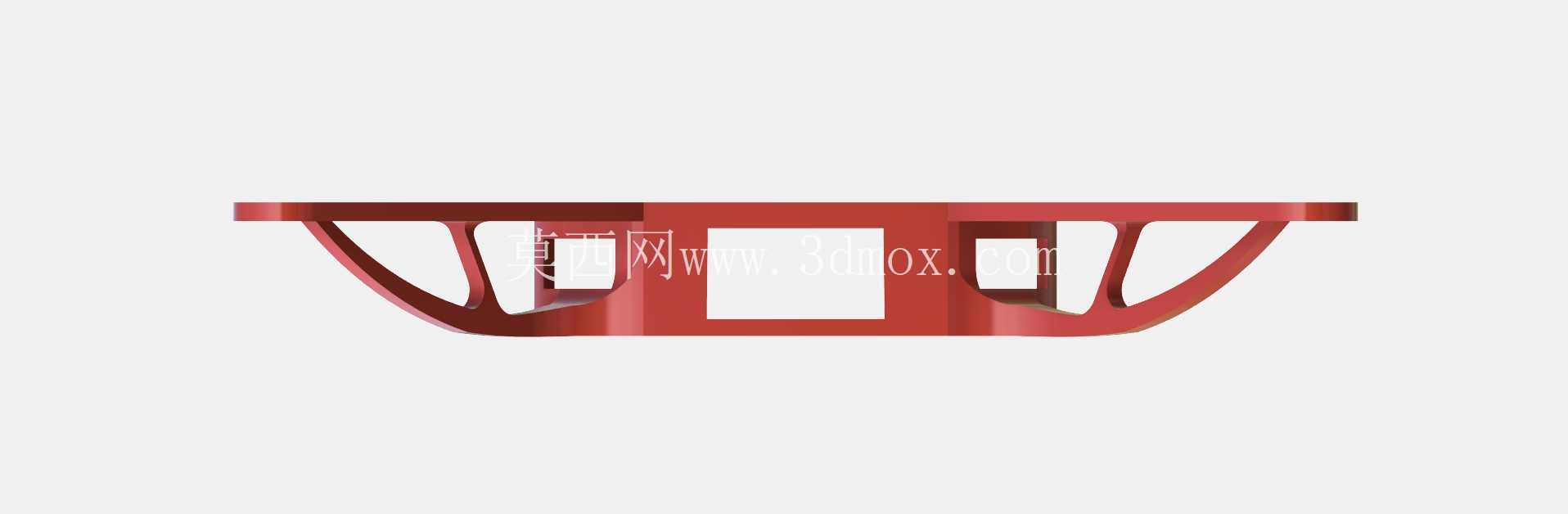

从结构设计逻辑上，首先要处理的是动力部件的安装边界：四个机臂采用一体化镂空的桁架结构，没有额外的拼接紧固件，直接通过熔融沉积成型工艺一体打印，机臂末端的电机座预留了标准的安装孔位，适配常用的22系列无刷电机，电机座与机臂衔接处做了圆弧过渡的加强筋，避免飞行过程中电机高频振动引发的结构疲劳开裂。机臂的长度经过反复校核，既保证相邻两个螺旋桨的旋转平面不会出现干涉，又尽可能压缩整机的横向尺寸，让整机在穿行狭窄空间时不容易发生碰撞。

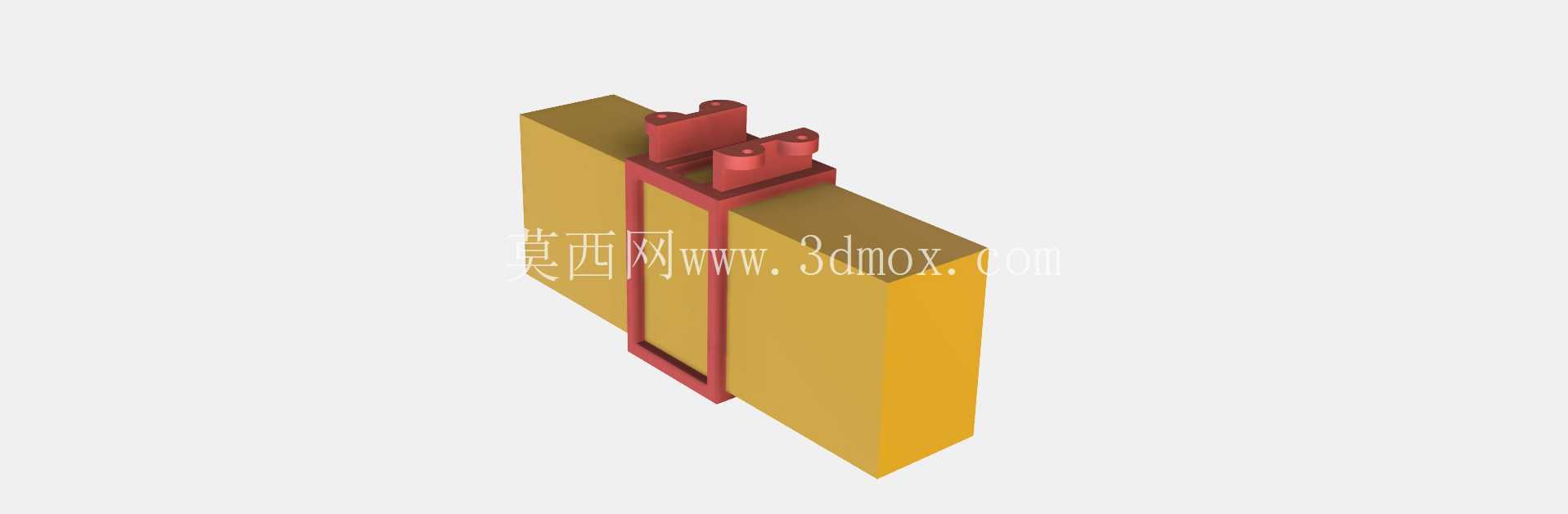

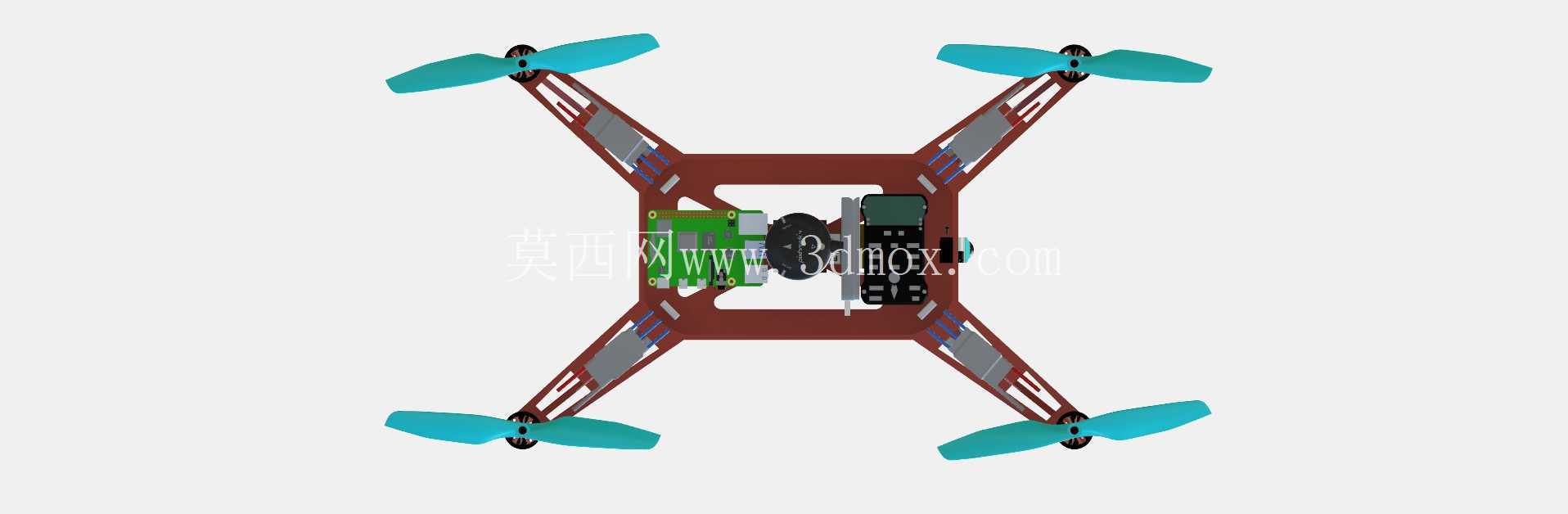

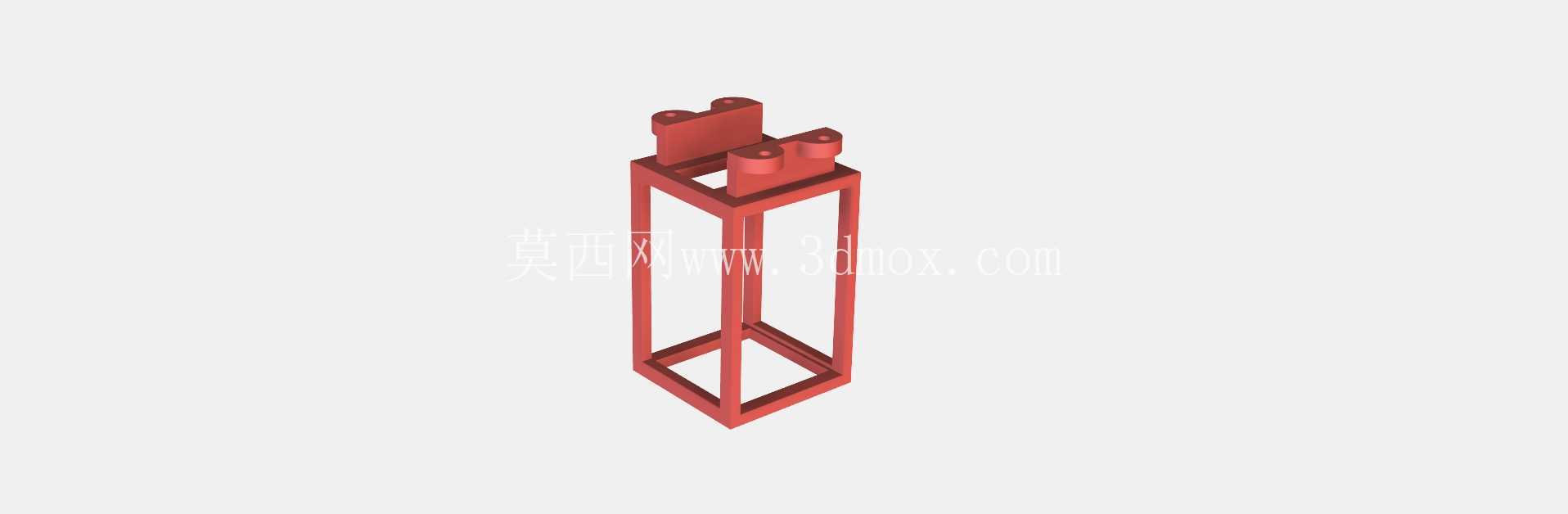

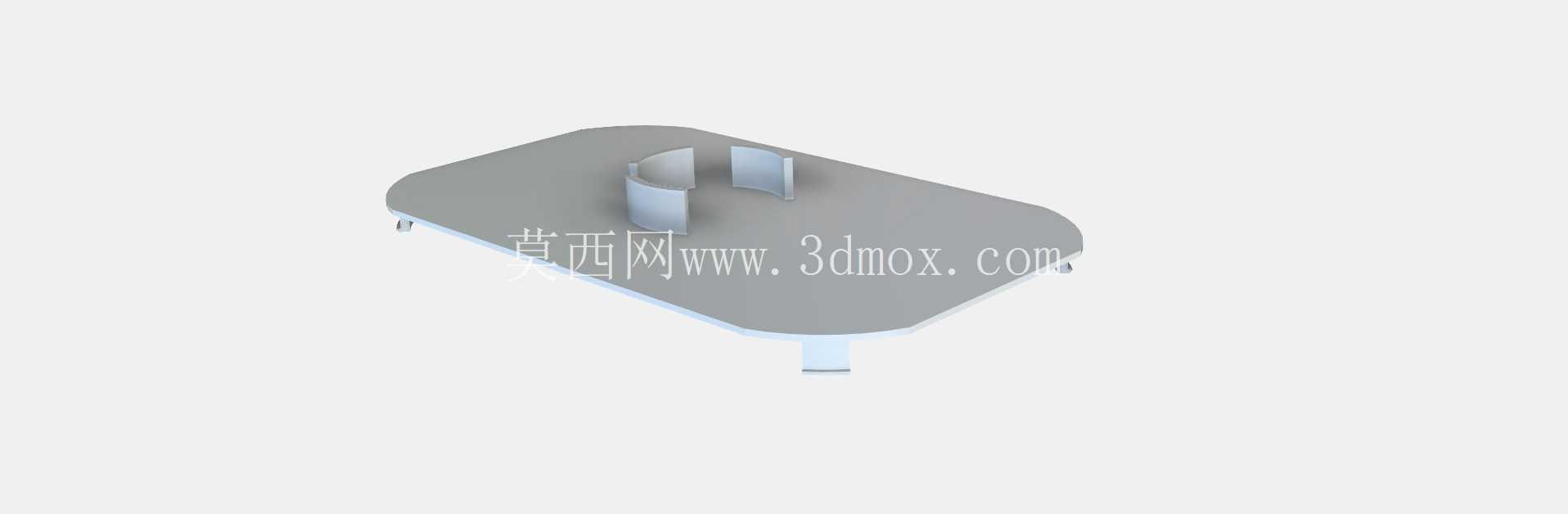

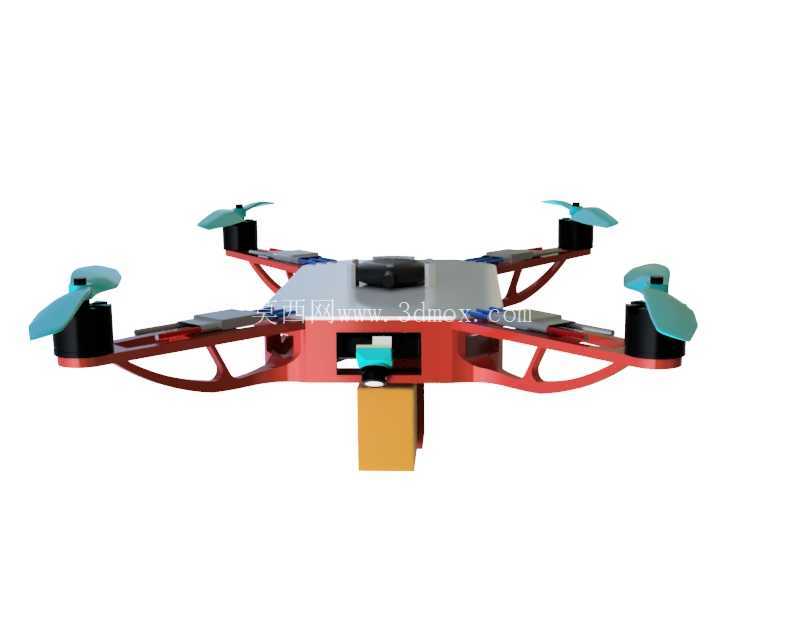

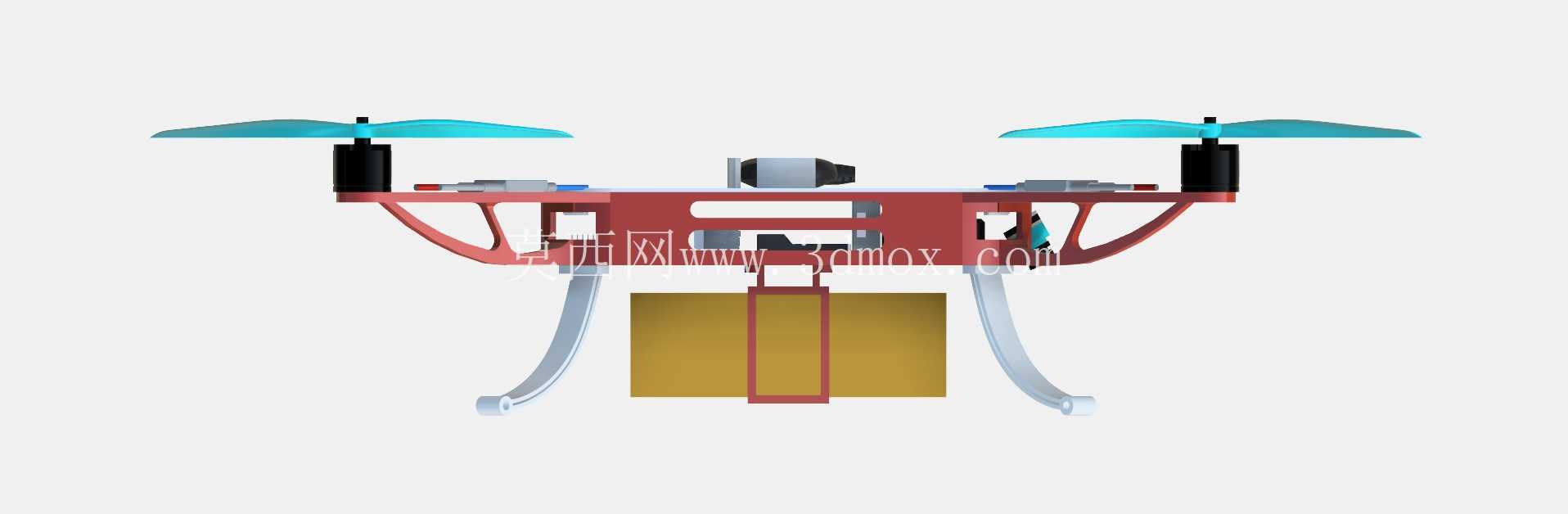

中心板区域采用上下分层的布局设计，上层预留飞控、电调、GPS模块的安装位，所有走线都可以通过中心板预设的线槽隐藏在结构内部，避免飞行过程中线材外露被螺旋桨剐蹭，也能减少线材带来的额外风阻。下层专门预留了任务载荷的挂载接口，也就是图中下方的黄色安装位，可以直接固定轻量化的监视摄像模块，挂载位做了快拆结构设计，不需要额外工具就能完成载荷的更换，适配不同场景下的监视任务需求，比如换成红外模块就能完成夜间的热源巡查，换成可见光模块就能完成日常的定点巡检。

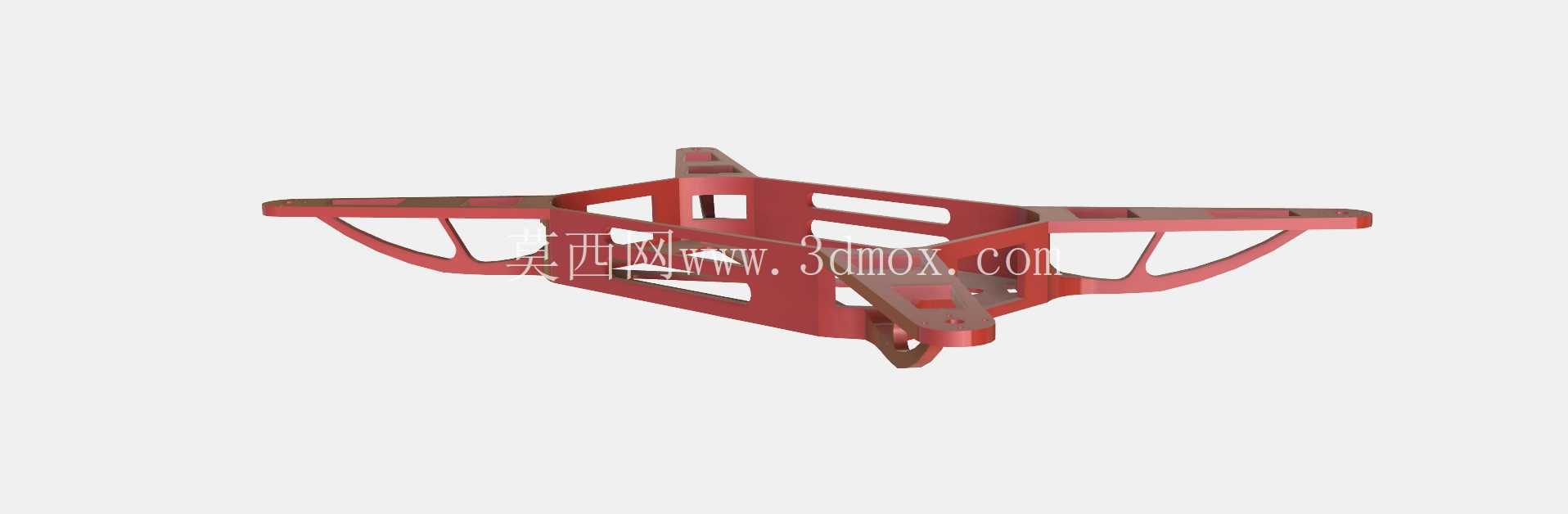

结构减重是这类机架设计的核心要点之一，在保证机臂抗弯、抗扭强度满足1.5倍最大起飞重量载荷要求的前提下，所有非受力区域都做了镂空处理，机臂内部采用蜂窝状的填充结构，相比实心结构重量降低40%以上，同时不会损失关键位置的结构强度。中心板的四个角做了倒角处理，既减少了尖锐边角带来的磕碰损伤，也能在炸机时起到一定的缓冲作用，降低结构破损的概率。

考虑到目标用户包含教育、小规模研发场景，整个机架的结构没有复杂的装配关系，除了电机、飞控、电池这类标准外购件，所有结构件都可以通过桌面级FDM3D打印机直接制作，不需要额外的工装夹具，打印完成后只需要按照孔位对位安装即可，不需要复杂的调校过程。电池仓设计在中心板的正下方位置，刚好匹配整机的重心点，更换不同容量的电池时不会出现重心偏移过大的问题，保证飞行过程中的姿态稳定，电池仓采用弹性卡扣固定，飞行过程中不会出现电池松脱的情况，同时也能快速更换电池提升作业效率。

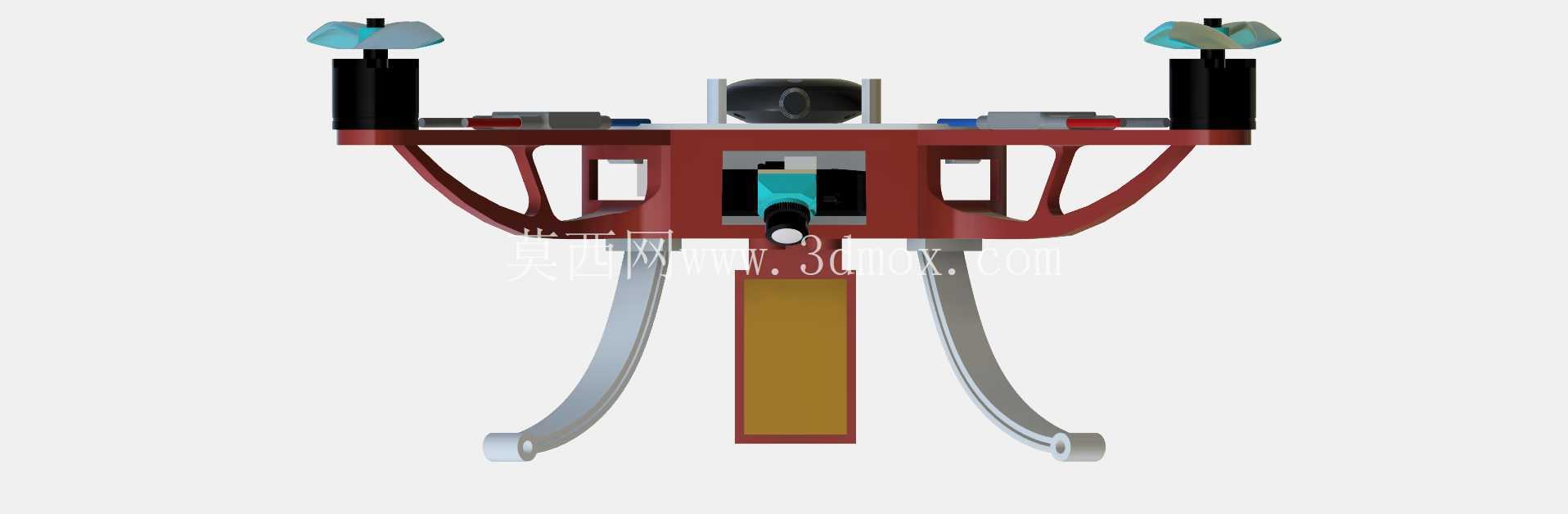

飞控、电调的安装位预留了通用的安装孔距，兼容市面上主流的开源飞控硬件，不需要额外打孔改装就能完成适配，电调的安装位置靠近电机，缩短了动力线的长度，减少了线路损耗，同时安装位旁边预留了散热间隙，避免长时间飞行时电调积热引发的动力异常。起落架部分和机臂采用一体化设计，没有额外的起落架配件，机臂下方延伸出的支撑结构刚好让任务载荷离地面有足够的安全距离，起降时不会磕碰摄像模块，同时简化了整机的零件数量，降低了装配难度和后期维护成本。

在结构仿真验证阶段，重点校核了机臂在最大拉力下的形变量，保证满油门状态下机臂的形变量不会导致螺旋桨平面出现倾角，避免飞行过程中出现姿态偏移。同时针对常见的炸机场景做了结构优化，机臂靠近中心板的位置设计了预设的断裂点，一旦发生碰撞，断裂会优先出现在预设位置，不会损伤中心板上的飞控、电池等核心部件，降低碰撞后的维修成本，只需要更换损坏的单根机臂就能快速恢复使用。

整个机架的模块化设计还预留了后续升级的空间，机臂与中心板的连接位置采用标准的接口，如果后续需要搭载更大尺寸的螺旋桨提升拉力，只需要更换更长的机臂即可，不需要重新设计制作中心板部分，大幅降低了后续功能迭代的成本。所有安装孔位都做了沉头处理，安装螺丝后不会突出结构表面，减少不必要的风阻，也避免螺丝突出刮碰到其他部件。
