该差速转向模块的核心设计逻辑,是在极小的安装空间内实现双输出轴的差速传动与转向控制,整套结构的安装基准为一块带多组定位孔的方形金属安装板,板件边缘预留的沉头孔可直接与移动底盘的主梁通过标准紧固件连接,无需额外设计转接支架,安装板的厚度控制在适配常规M3、M4螺丝的沉头深度范围内,整体安装边界的长宽尺寸控制在可适配小型移动平台底盘的区间内,不会占用底盘过多的上部安装空间,给上层的控制板、电池、传感器等部件留出充足布置余量。

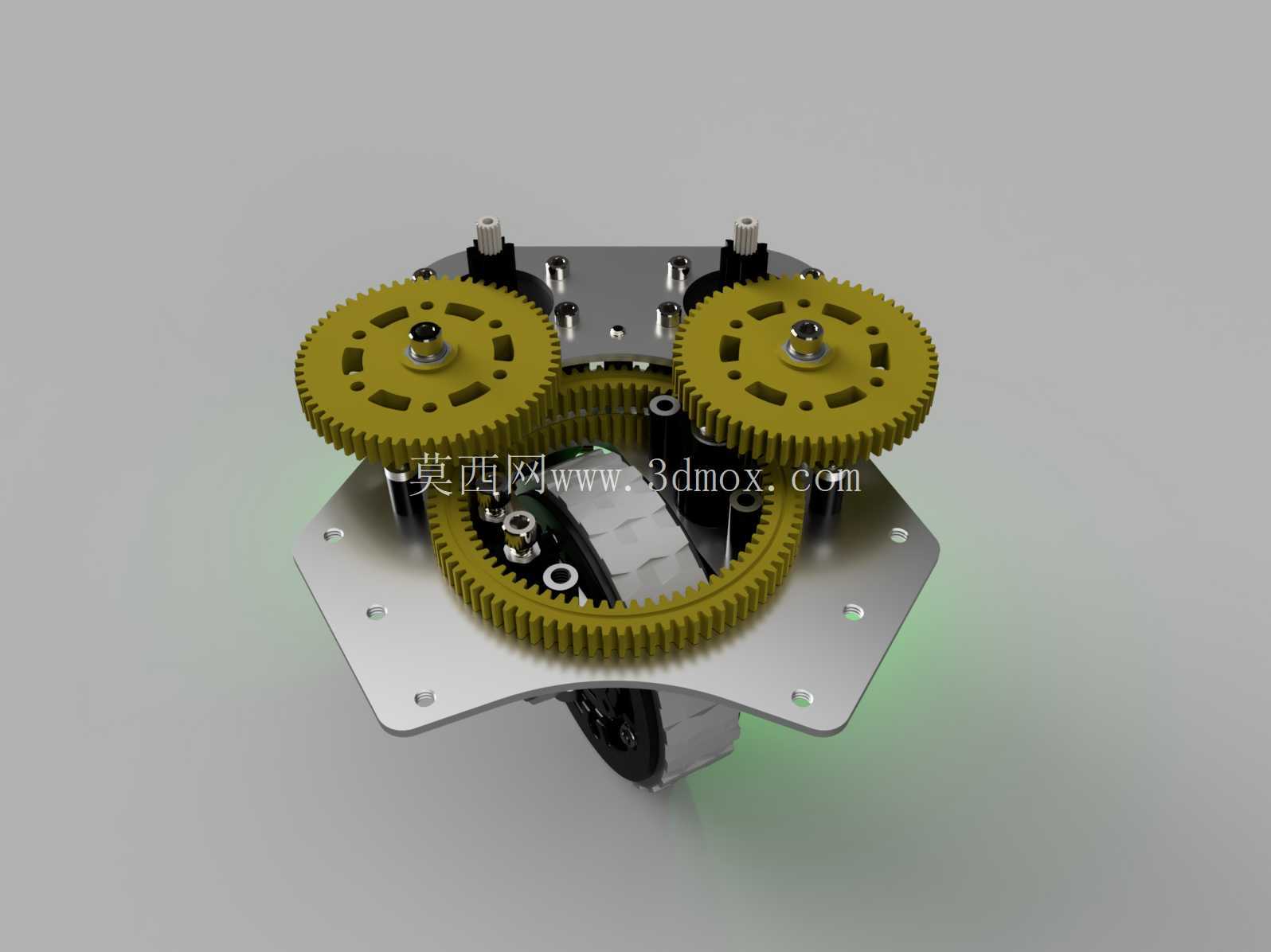

从传动路径来看,整套模块采用三级齿轮啮合的传动架构,中心位置的大直径内齿圈作为动力输入的衔接部件,可直接对接常规的直流减速电机输出端,两侧对称布置的两个大直径外齿轮作为动力输出端,分别连接左右两侧的行走轮轴,当两侧输出轴转速一致时,模块带动底盘做直线行进动作,当两侧输出轴存在转速差时,即可实现底盘的转向动作,转向半径可通过两侧轮的转速差大小灵活调节,最小可实现原地自旋,适配对转向灵活性要求较高的移动作业场景。
齿轮部件全部采用等模数设计,齿形参数经过啮合间隙校核,在保证传动强度的前提下尽可能减小齿侧间隙,降低传动过程中的回差,提升转向控制的精度,齿轮的轮毂位置设计有标准的D型轴孔,可直接与配套的D型传动轴配合,无需额外加工键槽即可传递额定扭矩,轮毂上预留的紧定螺丝孔可在轴系装配完成后做轴向锁紧,避免传动过程中齿轮发生轴向窜动。齿轮与安装板之间的支撑部位采用标准法兰轴承,轴承直接压装在安装板的预制定位孔内,轴系穿过轴承内圈实现径向定位,这种设计省去了额外的轴承座加工环节,既压缩了整体结构的高度尺寸,也降低了装配的复杂度,维修更换轴承时只需从安装板背面顶出即可,无需拆解整套传动结构。
整套结构的零部件选型全部采用市面可直接采购的标准现货部件,齿轮、轴承、紧固件、轴系都不需要单独开模定制,加工环节仅需对安装板做数控切割与孔位加工即可,生产加工周期短,成本可控,整体重量控制在较低区间,不会给小型移动底盘增加过多的负载负担,适配对自重有严格要求的移动作业设备。在实际应用场景中,这类差速转向模块可直接用于小型巡检机器人、教育竞赛类移动平台、轻型仓储搬运AGV的行走转向部位,安装时只需将电机输出端与中心内齿圈对接,两侧输出轴连接行走轮,再将安装板固定在底盘框架上即可完成动力转向部分的装配,不需要额外设计复杂的转向连杆机构,相比传统的连杆式转向结构,这套模块的结构更紧凑,传动效率更高,控制逻辑更简单,可直接通过电控系统调节两侧输出轴的转速差实现不同半径的转向动作。

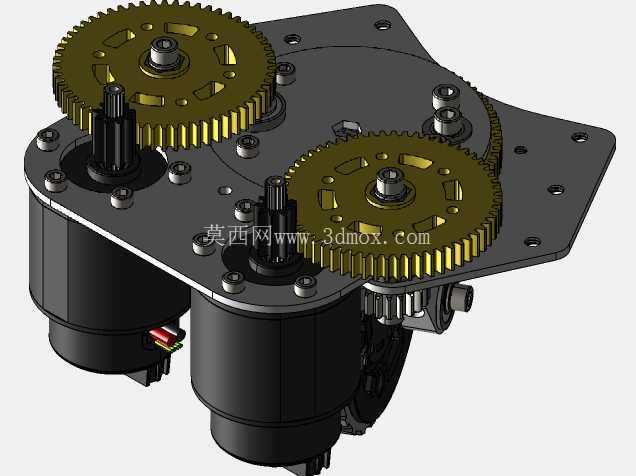

设计过程中对安装板的受力点做了针对性加强,齿轮啮合的受力位置对应的板件部位做了局部加厚处理?不,是在轴承安装孔位周围设计了加强筋结构?不对,实际是安装板采用高强度铝合金板材加工,在保证轻量化的前提下具备足够的结构刚度,承受齿轮传动的径向力时不会发生明显形变,保证齿轮啮合的中心距始终处于设计公差范围内,避免出现卡齿、磨损加剧的问题。模块的上部预留了电机安装的定位孔位,可直接适配常规外径的直流减速电机,电机轴与中心内齿圈的对接位置设计有防松结构,避免正反转切换时出现动力衔接松动的问题。两侧输出轴的伸出长度可根据实际底盘的轮距需求做灵活调整,轴端预留的轮体安装孔位可适配常规的机器人行走轮、麦克纳姆轮或者全向轮,拓展性较强。
在装配逻辑上,整套结构采用分层装配的思路,先将轴承压装到安装板的对应孔位,再依次穿入两侧输出轴与中心输入轴,装配齿轮后调整啮合间隙,最后锁紧各部位的紧定螺丝即可完成整套模块的组装,装配过程不需要专用工装,普通的内六角扳手即可完成全部操作,后期维护时可单独更换磨损的齿轮或者轴承,不需要整体报废模块,降低了全生命周期的使用成本。针对传动过程中的润滑需求,齿轮部位可涂抹低温润滑脂,安装板上预留的挡边结构可避免润滑脂在运转过程中甩出,污染底盘上的其他电子部件。
