间歇传动用日内瓦轮结构设计

日内瓦轮作为经典的间歇式凸轮传动构件，核心作用是将连续的匀速旋转输入，转化为具备精准停歇间隔的单向步进旋转输出，在各类需要周期性分度、间歇送进的机械结构中应用极为广泛。从实际工程场景来看，这类结构最早应用于钟表机芯的上弦止动结构，避免发条过度上紧出现断裂失效，而当前更多集成在多工位转台设备、胶片放映机的输片机构、自动化生产线的间歇送料单元、高速包装设备的分度转盘当中，依靠结构本身的几何锁合特性，不需要额外附加定位锁紧装置，就能在停歇阶段保持输出端的位置固定，大幅简化配套机构的设计复杂度。

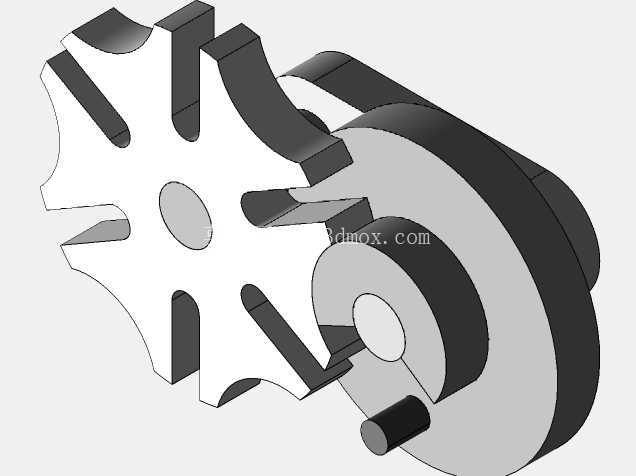

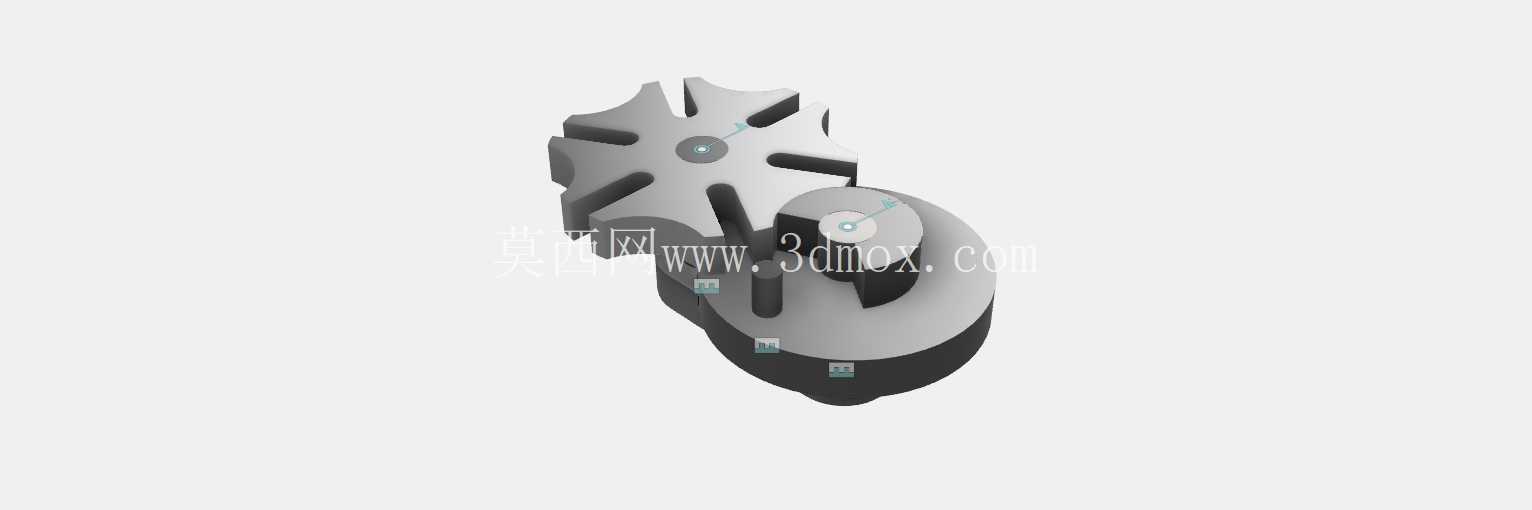

从结构功能特性来看，这套日内瓦轮采用外啮合平行轴布置形式，主动拨盘上的圆柱销在进入轮盘径向槽的过程中，会带动槽轮完成固定角度的旋转，当圆柱销脱离径向槽后，槽轮上的内凹锁止弧会与主动拨盘上的外凸圆弧锁止面完全贴合，此时无论主动轴保持怎样的连续旋转，槽轮都会被完全锁止在固定位置，不会出现惯性滑移或者角度偏移，这种纯机械结构的锁止方式，定位重复精度可以满足绝大多数中低速分度场景的使用需求，不需要额外加装制动器或者定位销，结构可靠性远高于依靠电气控制实现的间歇分度方案，在高速运行工况下也不会出现控制信号延迟导致的分度错位问题。

设计过程中首先需要确定工位数量对应的槽数参数，这套结构采用6槽设计，对应每次步进旋转角度为60度，主动拨盘每旋转一周，槽轮完成一次步进动作，其中运动时间与停歇时间的比例由拨盘上圆柱销的中心回转半径、槽轮径向槽的深度共同决定，设计时需要严格校核圆柱销进入和脱离径向槽的瞬间，槽轮的角加速度变化曲线，避免刚度过大的冲击导致机构运行时出现振动和噪音，同时要保证锁止弧的配合间隙控制在合理范围，间隙过大会导致停歇阶段的定位误差偏大，间隙过小则会出现锁止面卡滞，导致机构运转阻力增大甚至出现卡死问题。

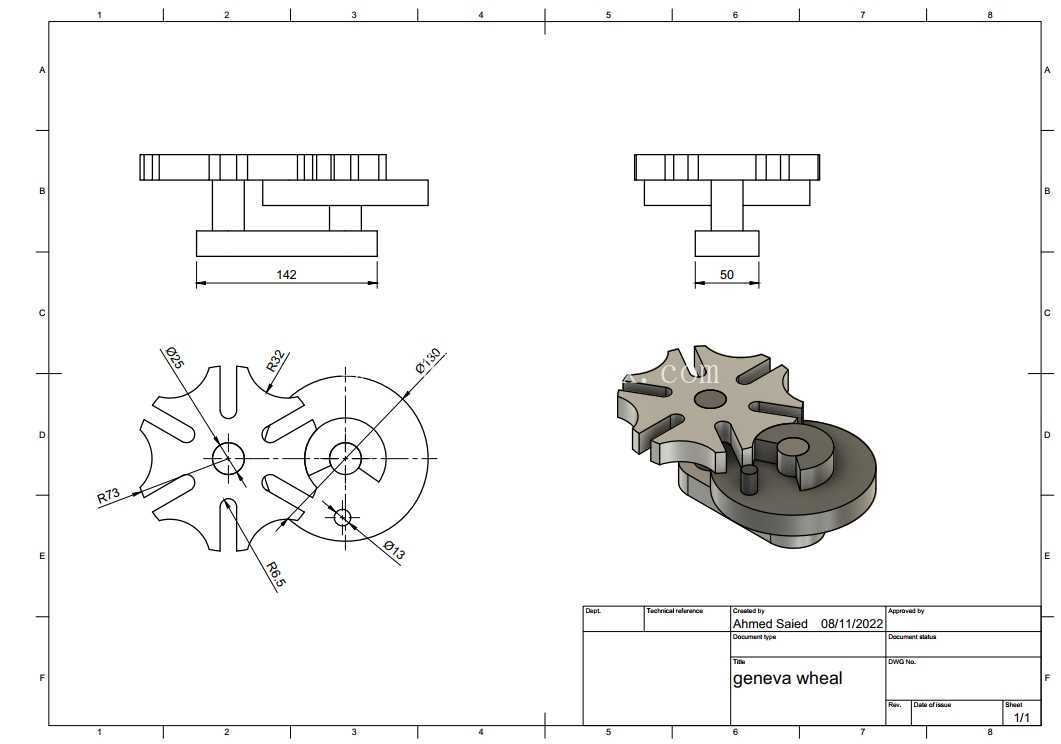

从安装边界尺寸来看，这套结构的轴向安装总长度为142mm，拨盘侧的轴向安装宽度为58mm，径向方向上槽轮的最大回转半径为R73mm，拨盘上圆柱销的回转半径为R53mm，槽轮径向槽端部的圆角为R8.5，圆柱销端部的导向圆角为R22，所有配合面的尺寸公差都按照IT7级精度设计，安装时需要保证主动轴与从动轴的平行度误差控制在0.02mm以内，两轴的中心距需要严格按照设计值装配，中心距偏大会导致圆柱销与径向槽的啮合间隙增大，传动过程中出现冲击，中心距偏小则会导致圆柱销与槽壁的配合过紧，运转时磨损加剧。

实际选型应用时，需要根据设备的工位数量、分度节拍、负载转动惯量来匹配对应的结构参数，如果需要更短的停歇时间比例，可以在主动拨盘上对称布置两个圆柱销，实现主动轴每旋转一周槽轮完成两次步进动作，但需要注意多销布置时要重新校核锁止弧的缺口位置，避免出现锁止失效的问题。同时这类结构不适合用于大扭矩重载的分度场景，当输出端负载转动惯量较大时，需要在槽轮输出端配套缓冲阻尼结构，吸收步进启停瞬间的冲击载荷，延长构件的使用寿命。在三维建模过程中，所有的配合面都需要预留合理的装配间隙，尤其是圆柱销与径向槽的配合面、锁止弧的配合面，要避免建模时出现零间隙或者过盈配合，导致实际加工装配后机构无法正常运转，同时要对所有的棱边做倒角处理，避免热处理和装配过程中出现应力集中，导致构件开裂失效。
