DS3225伺服配套连接圆盘结构

项目分类:通用机械零部件 发布时间:2026-01-20 ID:1127908
  • DS3225伺服配套连接圆盘结构
  • DS3225伺服配套连接圆盘结构

在小型自动化执行机构的传动链路里,这类配套伺服的圆盘连接件,是衔接舵机输出轴与末端负载的核心过渡零件,很多做小型机械臂、云台转台、航模舵面控制、桌面级自动化工位的结构工程师,在选型建模时都会优先匹配对应型号的标准连接盘,避免自行设计时出现安装孔位错位、输出轴配合间隙过大的问题。从实际应用场景来看,这类圆盘主要用在需要将伺服输出扭矩均匀传递到负载端的场合,比如小型分拣机构的摆臂连接、视觉检测设备的镜头旋转台固定、教育类机器人关节的输出端转接,甚至是小型3D打印设备的调平机构传动端,都能看到这类结构的身影,它的核心作用是把伺服输出轴的单点扭矩,通过盘面的多组安装孔分散到整个负载连接面,避免单点连接带来的应力集中,防止长期往复转动时出现连接松动、轴孔磨损的问题。

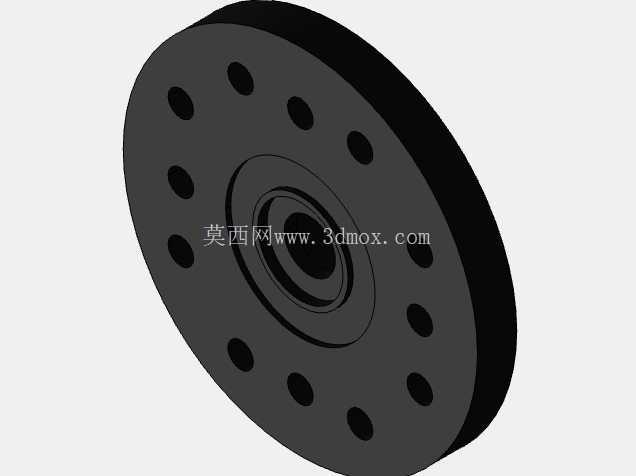

从功能特性上看,这款适配DS3225伺服的圆盘,盘面采用均匀分布的多组通孔设计,孔位排布完全匹配对应伺服的输出端安装标准,中心位置设置了与伺服输出齿轴契合的定位孔,安装时不需要额外做轴孔的二次适配,直接卡入输出轴后通过盘面的固定孔锁付螺丝即可完成装配。盘面的厚度经过针对性设计,既保证了足够的结构刚性,在承受额定负载扭矩时不会出现盘面翘曲,又不会因为厚度过大增加不必要的转动惯量,影响伺服的动态响应速度——要知道小型伺服的扭矩余量本身不大,如果转接件的转动惯量过高,会直接导致伺服启停时出现过冲、定位精度下降的问题,这也是很多新手做结构设计时容易忽略的点。

设计思路上,这类连接盘没有多余的冗余结构,整体采用圆盘式对称布局,所有安装孔围绕中心轴呈圆周等距分布,这种设计首先能保证转动时的动平衡,即使在较高转速下往复转动,也不会因为质量分布不均产生额外的振动,其次对称的孔位给负载安装提供了更多的角度调整空间,装配时可以根据实际布线、结构干涉的情况,选择不同的孔位组合来固定负载,不需要额外做角度适配的转接件。盘面边缘做了小尺寸的倒角处理,既避免了安装时锐边划伤操作人员,也能减少转动过程中与周边结构件发生剐蹭的概率,中心孔的公差带按照小型伺服输出轴的配合标准设计,采用小间隙配合,既保证安装时可以顺利套入输出轴,又不会因为间隙过大导致传动回差超标,影响末端的定位精度。

从安装边界来看,这款圆盘的外径尺寸完全适配DS3225伺服的输出端安装面尺寸,安装后盘面不会超出伺服本体的外轮廓,在做紧凑结构设计时不需要额外预留避让空间,盘面上的安装孔采用通孔设计,锁付螺丝时可以从盘面正面直接操作,不需要在伺服背面预留拧螺丝的操作空间,这一点对于紧凑型设备的内部装配非常友好,很多小型设备内部空间局促,背面没有操作空间的情况下,正面锁付的设计能大幅降低装配难度。盘面的所有孔位位置度公差控制在合理范围内,保证安装后负载的旋转中心与伺服输出轴的中心完全重合,不会出现偏心转动的情况,一旦出现偏心,轻则导致伺服运转时负载波动、电流异常升高,重则会导致伺服输出轴承受额外的径向力,长期运转会加速轴承磨损,缩短伺服的使用寿命。

在实际选型使用时,结构工程师需要注意,这类连接盘的额定负载扭矩是和对应伺服的输出扭矩匹配的,不要用小型号的连接盘去适配更大扭矩的伺服,否则长期过载会导致盘面变形、孔位滑丝,甚至出现连接断裂的情况。另外盘面的安装孔适合搭配对应规格的圆头螺丝锁付,锁付时要注意控制扭力,不要因为扭力过大导致螺丝滑牙或者盘面被压裂,如果是用于频繁正反转的工况,可以在盘面与负载连接面之间增加薄型防滑垫片,进一步提升连接的可靠性,避免长期往复转动时螺丝出现松动。这类标准转接盘的三维建模,核心是要精准还原所有孔位的相对位置、中心孔的配合尺寸、盘面的厚度参数,保证模型导入装配体后可以直接和伺服模型、负载模型完成虚拟装配,提前排查干涉问题,减少实际加工装配时的出错概率。
