绳驱连续式FRC竞赛电梯结构设计

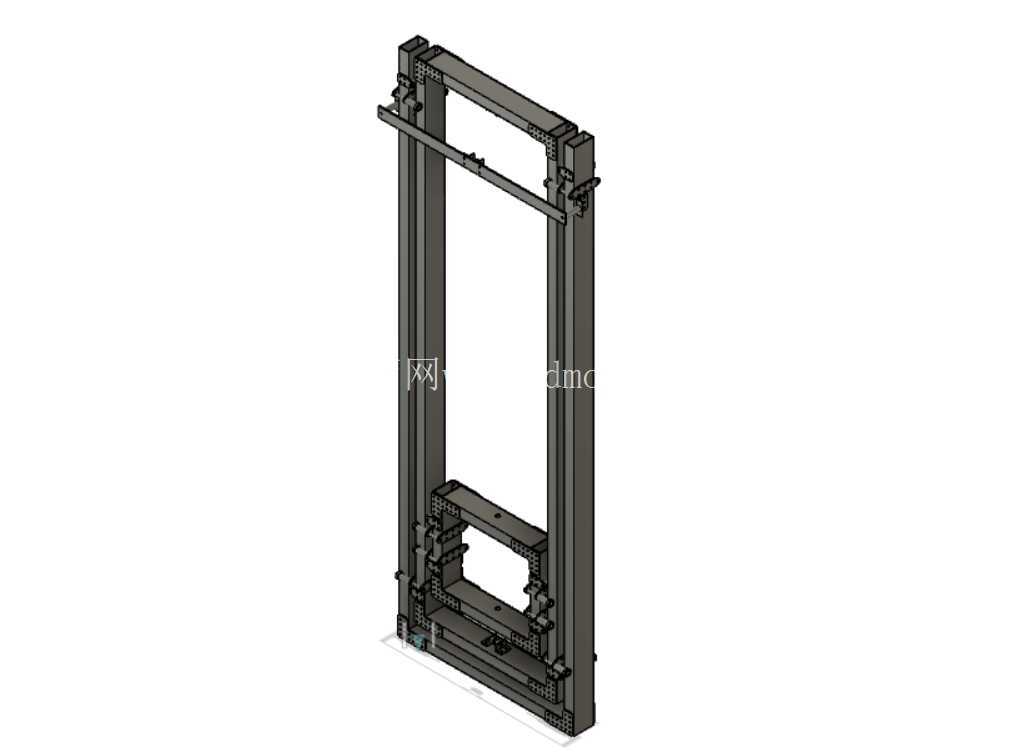

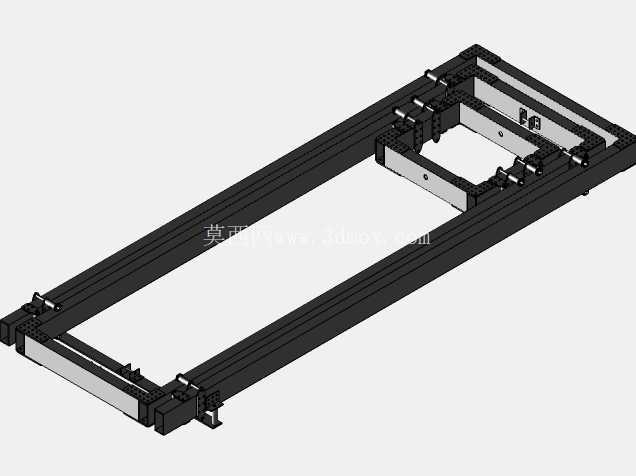

这套绳驱动连续式升降结构，最初是为FRC机器人竞赛场景开发的垂直输送单元，核心作用是在竞赛限定的场地边界内，完成竞赛道具的垂直转运、不同高度平台的物料投递，也可拓展用于小型自动化产线的轻载垂直工位输送、教学演示类升降实训平台搭建。从结构设计逻辑来看，整体采用双侧立式型材框架作为承载主体，框架左右两侧设置平行的导向限位结构，保证升降滑台在全程行程内不会出现偏摆、卡滞，绳驱动的布局选择了顶部牵引的绕绳方式，相比底部顶升的结构，能大幅压缩底部安装空间，同时降低整体结构的自重，适配竞赛场景对设备重量、安装尺寸的严格限制。

在功能特性层面，该结构采用连续式绳牵引方案，相比齿形带传动，绳驱的传动间隙更小，运行噪音更低，且在同等负载能力下，牵引构件的自重更轻，能有效降低驱动端的负载冗余；滑台部分预留了标准化的安装孔位，可根据实际使用需求加装载物平台、机械手夹持模块、物料挡边等附件，适配不同尺寸、重量的被输送物件。导向结构采用了嵌入式的滑动导向配合，没有额外加装外置线性导轨，在保证导向精度满足使用要求的前提下，进一步压缩了框架的横向尺寸，整体结构的截面宽度控制在较窄的范围内，适合安装在空间局促的竞赛机器人本体、小型自动化设备的侧边位置。

从安装边界来看，整体框架为立式矩形结构，底部设置了带安装孔的连接底座，可直接通过螺栓固定在设备安装基板或者机器人底盘上，不需要额外制作复杂的转接支架；顶部预留了驱动轮、导向惰轮的安装位置，驱动电机可直接安装在框架顶部的安装位，也可根据布局需求将电机布置在框架底部，通过改向轮调整绳索的牵引路径，适配不同的整机布局方案。绳索的张紧结构设计在框架下部的滑台连接端，可通过调节螺栓快速调整绳索张紧度，不需要拆解整体框架就能完成维护调整，日常运维的操作门槛较低。

在实际应用场景中，除了FRC机器人竞赛的道具升降输送，该结构经过小幅修改后，也可用于小型仓储设备的货箱升降、展示装置的展品升降、实验室小型物料的垂直转运等场景，整体结构的零部件多为标准型材与机加工件，加工难度低，装配流程简单，不需要复杂的专用工装就能完成整机组装。设计过程中针对绳驱结构常见的绳索打滑、行程末端冲击问题，在滑台的上下极限位置设置了缓冲限位块，同时在牵引轮位置设计了绳索防脱槽结构，避免运行过程中绳索脱出轮槽导致设备故障；框架的型材连接位置均采用角件加螺栓的连接方式，相比焊接结构，装配精度更容易保证，也方便后期根据使用需求调整框架高度、滑台行程等参数，不需要重新加工整体框架。

从受力角度分析，双侧对称的框架结构让整体受力均匀，升降滑台的负载通过两侧的导向结构均匀传递到立式框架上，不会出现单侧受力导致的框架变形，绳索牵引点设置在滑台的中心位置，保证滑台升降过程中受力平衡，不会出现倾斜卡滞的情况。整体结构没有复杂的异形曲面零件，所有结构件都可通过常规的铣削、切割工艺完成加工，制造成本可控，对于需要快速搭建升降机构的开发者来说，可直接在该结构基础上根据自身的负载、行程需求调整型材截面尺寸、绳索直径、驱动电机参数，快速完成适配自身需求的升降机构开发，不需要从零开始进行结构选型与布局设计，能大幅缩短开发周期。
