可扩展多关节工业机械臂结构设计

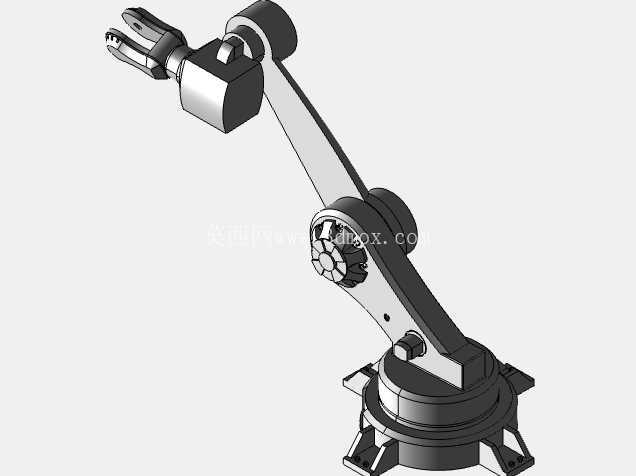

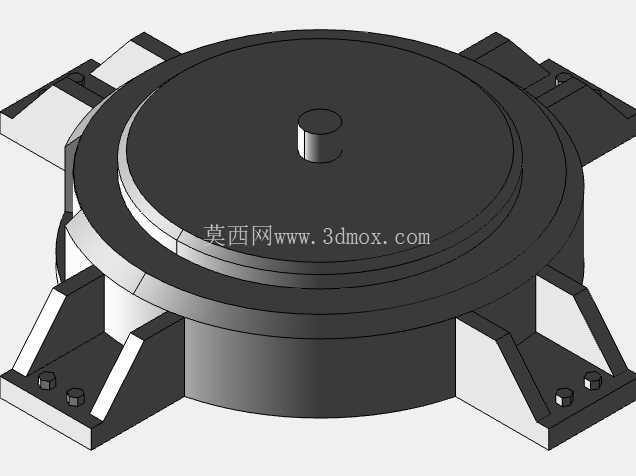

　　这款可扩展关节的机械臂结构，最初是面向中小负载的工位柔性作业需求开发，在3C电子零部件分拣、实验室样品转运、小型注塑件取件这类场景里，固定自由度的机械臂往往会遇到作业半径覆盖不足、末端姿态调整受限的问题，因此在初始结构设计阶段就预留了关节扩展接口，不需要重新设计基座与大臂主体结构，仅通过加装标准关节模块就能升级为四自由度构型，适配更多变的工位作业需求。从结构布局来看，底部采用带安装法兰的回转基座，基座内部预留了谐波减速器安装位与走线通道，安装法兰上均匀分布的螺栓孔可直接适配常见的铝型材工作台、设备机架安装面，安装边界控制在基座直径320mm范围内，不需要额外做大面积的安装面改造，就能直接固定在现有工位台架上，降低现场改造的工作量。

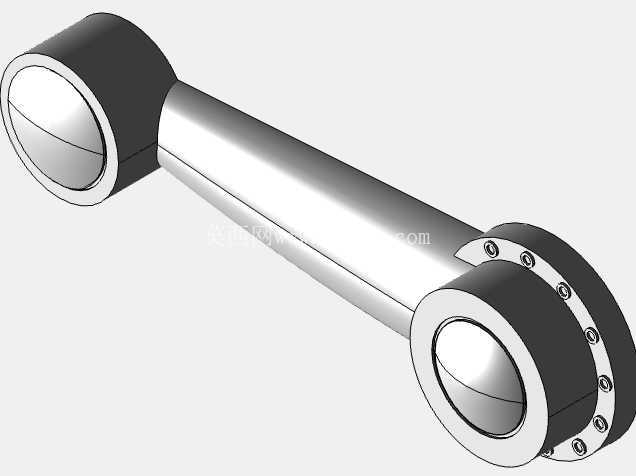

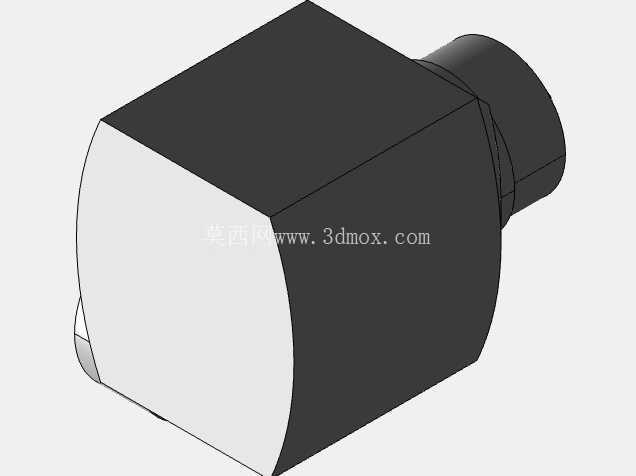

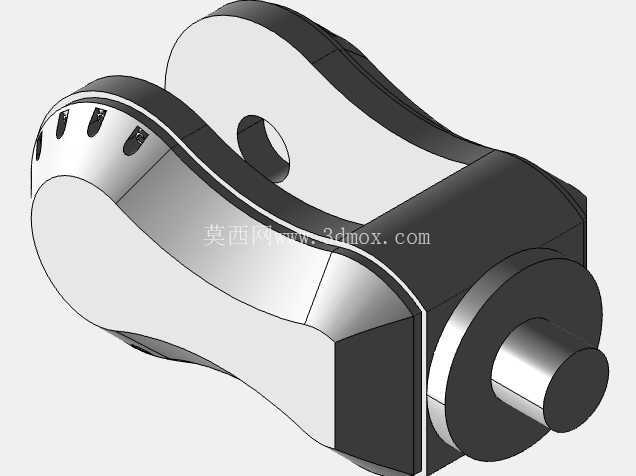

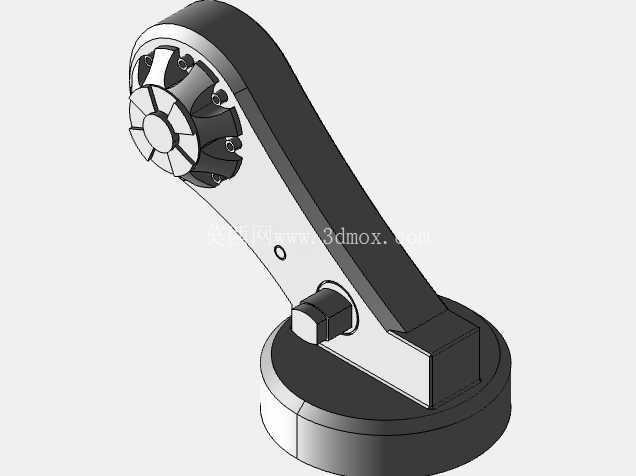

　　大臂与小臂的连接关节采用了侧置的谐波传动结构，关节外侧预留了标准的机械连接接口与电气快插接头，当需要扩展自由度时，仅需将扩展关节模块对准接口锁紧，接通快插接头即可完成关节加装，不需要拆解原有臂体的内部走线，也不需要重新做整体的结构配重校核，因为初始臂体设计时就已经预留了加装关节后的配重余量，臂体采用变截面的箱型结构，在保证结构刚性的前提下尽可能降低臂体自重，减少关节处的负载扭矩，提升末端负载能力。末端执行器采用两指夹爪结构，夹爪的指面做了防滑齿形设计，可适配不同形状的小型工件抓取，夹爪与小臂末端的连接采用标准的ISO法兰接口，可根据作业需求快速更换吸盘、焊枪头等不同末端执行器，不需要额外加工转接件。

　　从实际作业的覆盖范围来看，初始三自由度构型下，臂体完全伸展时的作业半径可达680mm，基座回转角度范围为正负170度，大臂俯仰角度范围为负30度到正85度，小臂俯仰角度范围为负60度到正90度，可覆盖工位上大部分的物料取放区域，当加装一个扩展关节升级为四自由度构型后，末端可实现额外的180度姿态调整，能够完成需要调整工件角度的装配、上下料作业，比如将抓取的工件翻转后放入工装夹具，或是将物料从水平传送带转移到竖直放置的料架上。在结构细节设计上，所有关节的走线都采用内部中空走线方式，避免线缆外露在臂体外侧，防止作业过程中线缆与周边设备、工件发生剐蹭，提升设备运行的可靠性，关节处的密封采用双唇形密封圈，可阻挡车间内的粉尘、切削液进入关节内部，延长传动部件的使用寿命。臂体的材质选用6061铝合金经数控加工后做阳极氧化处理，在保证结构强度的同时具备较好的防锈耐磨性能，基座部分采用铸铁材质，提升整体结构的稳定性，避免臂体高速运动时出现基座晃动的问题。

　　从安装适配性来看，这款机械臂的整体重量控制在28kg以内，不需要额外做地基加固，普通的工业铝型材工作台就能承载其运行时的动载荷，基座的安装孔位兼容市面上多数轻型工业机器人的安装尺寸，可直接替换现有工位上的同负载等级机械臂，不需要重新设计安装台架。在实际应用中，这类可扩展的机械臂结构尤其适合多品种小批量的生产场景，当生产工位的作业内容发生调整时，不需要重新采购整台机械臂，仅通过加装关节、更换末端执行器就能适配新的作业需求，大幅降低产线调整的设备投入成本，同时也减少了设备更换的安装调试周期。在设计过程中，对臂体的运动干涉做了全姿态校核，确保在最大伸展、极限俯仰角度下，臂体各部件之间不会发生碰撞，同时预留了足够的安全间隙，避免运行过程中因加工误差、装配误差导致的部件剐蹭。关节处的传动部件选型上，根据各关节的负载扭矩计算结果，选用对应规格的谐波减速器，保证传动精度控制在0.1度以内，满足精密装配、精准取放的作业精度要求。
